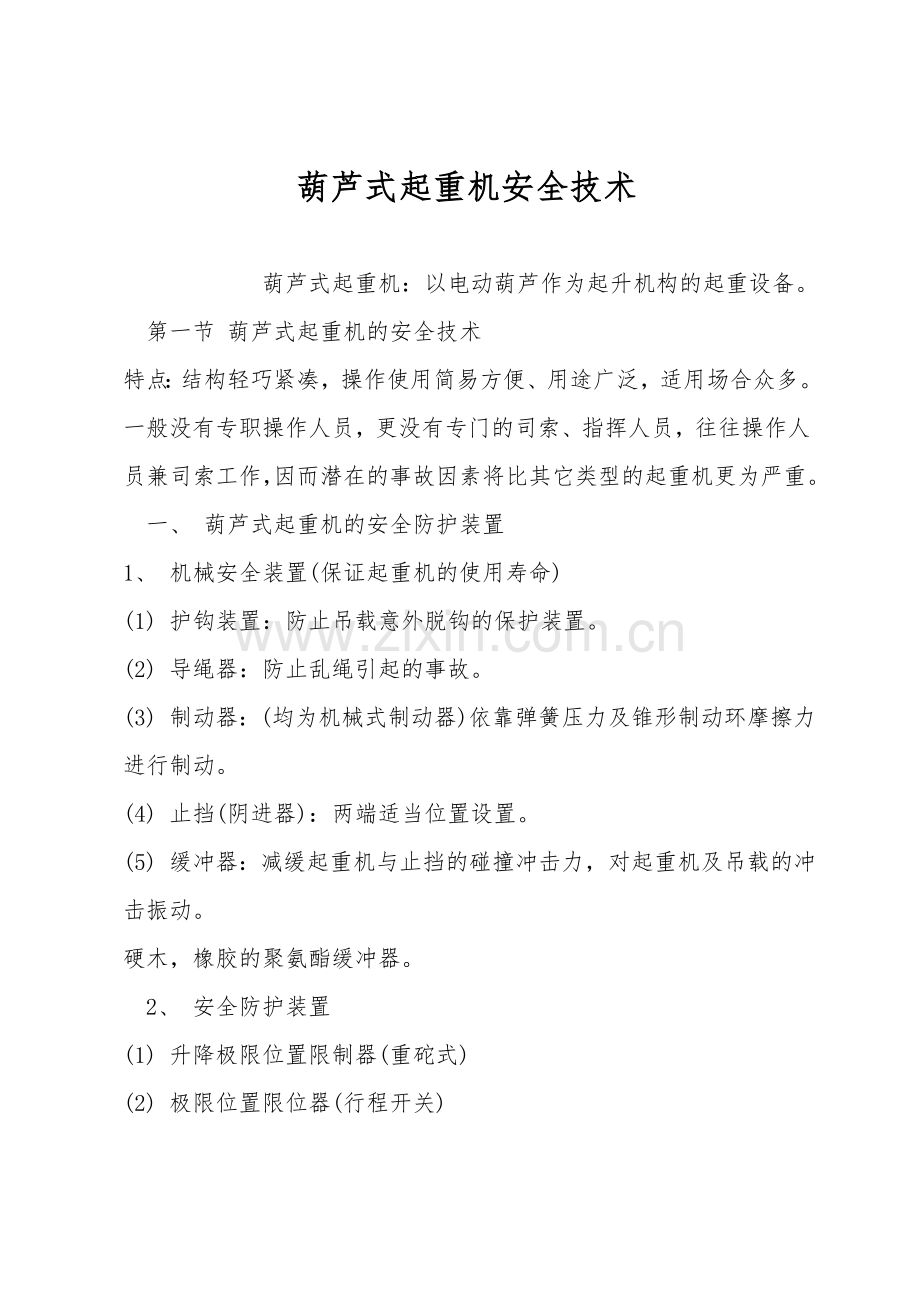

葫芦式起重机安全技术

 葫芦式起重机：以电动葫芦作为起升机构的起重设备。
第一节 葫芦式起重机的安全技术
特点：结构轻巧紧凑，操作使用简易方便、用途广泛，适用场合众多。
一般没有专职操作人员，更没有专门的司索、指挥人员，往往操作人员兼司索工作，因而潜在的事故因素将比其它类型的起重机更为严重。
一、 葫芦式起重机的安全防护装置
1、 机械安全装置(保证起重机的使用寿命)
(1) 护钩装置：防止吊载意外脱钩的保护装置。
(2) 导绳器：防止乱绳引起的事故。
(3) 制动器：(均为机械式制动器)依靠弹簧压力及锥形制动环摩擦力进行制动。
(4) 止挡(阴进器)：两端适当位置设置。
(5) 缓冲器：减缓起重机与止挡的碰撞冲击力，对起重机及吊载的冲击振动。
硬木，橡胶的聚氨酯缓冲器。
2、 安全防护装置
(1) 升降极限位置限制器(重砣式)
(2) 极限位置限位器(行程开关)

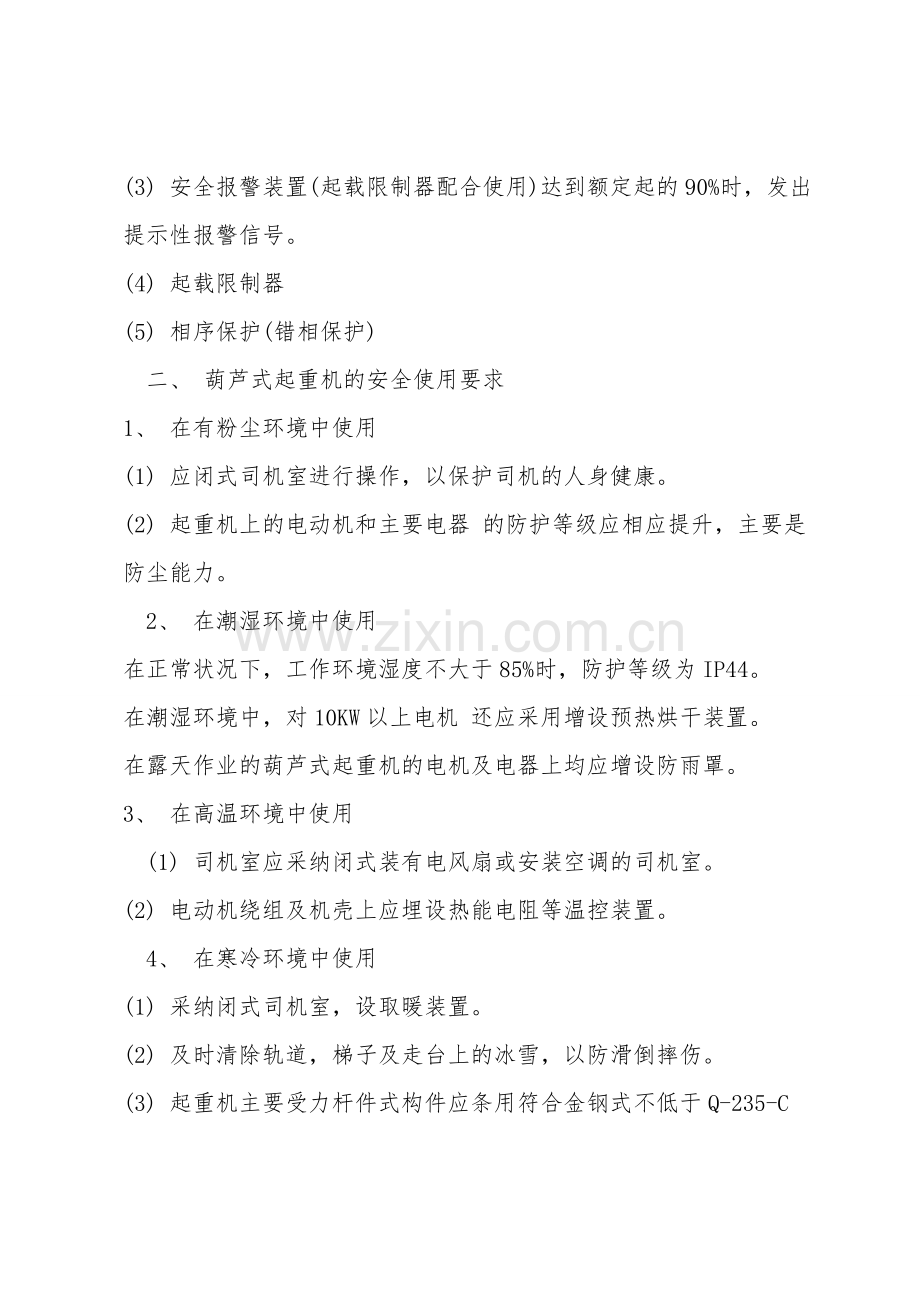

(3) 安全报警装置(起载限制器配合使用)达到额定起的90%时，发出提示性报警信号。
(4) 起载限制器
(5) 相序保护(错相保护)
二、 葫芦式起重机的安全使用要求
1、 在有粉尘环境中使用
(1) 应闭式司机室进行操作，以保护司机的人身健康。
(2) 起重机上的电动机和主要电器 的防护等级应相应提升，主要是防尘能力。
2、 在潮湿环境中使用
在正常状况下，工作环境湿度不大于85%时，防护等级为IP44。
在潮湿环境中，对10KW以上电机 还应采用增设预热烘干装置。
在露天作业的葫芦式起重机的电机及电器上均应增设防雨罩。
3、 在高温环境中使用
(1) 司机室应采纳闭式装有电风扇或安装空调的司机室。
(2) 电动机绕组及机壳上应埋设热能电阻等温控装置。
4、 在寒冷环境中使用
(1) 采纳闭式司机室，设取暖装置。
(2) 及时清除轨道，梯子及走台上的冰雪，以防滑倒摔伤。
(3) 起重机主要受力杆件式构件应条用符合金钢式不低于Q-235-C一般碳素钢。
5、 地面操纵
采纳非跟随式操纵形式，即操作人员不随吊载横向移动而移动，手电门不是悬吊在电动葫芦开关箱之下，而是单独另行悬挂在一滑道上，这样操就可能远离吊载在适当的位置上进行操作，即可避免遭受吊载的撞击危险。
在面操纵时，起重机运行速度必须在V≤45M/min条件下，以防止太快造成操作人员与起重机赛跑。
三、 葫芦式起重机特别安全保护措施
1、 在易燃易爆场合使用
(1) 所有的电气原件不行有裸露部分
Ω

(3) 轨道接地连接电阻不大于4Ω
(4) 所有的防爆电气设备，均应具有国家指定的防爆检验单位颁发在有效期内的防爆合格证。
(5) 防止机械摩擦式碰撞产生火花及危险温度造成危险，限速，绳四均不得大于25M/min
(6) 钢丝绳表面不得有断丝现象
(7) 运行轨道接头处应平滑平整，车轮运行中不应有冲击现象。
(8) 悬挂警告标志，“禁止碰撞〞，“触地〞等
(9) 制动器均应安装在具有隔爆性能的外壳内部
第二节 葫芦式起重现安全操作规程
一、 作业前的注意事项
1、 关于长期停止使用的葫芦式起重机起用时应按规程要求进行试车，认为无异常方可投入使用。
2、 作业前应检查起重机轨道上，步行范围内是否有影响工作的异物与防碍物。
3、 检查电压降是否超过规定值。
4、 操作按钮标记应与动作一致。
5、 制动器动作应灵敏可靠。
6、 起开限位开关动作应安全可靠。
7、 起开、运行机构空车运转时是否有异常声响与震动。
8、 吊钩滑轮组是否转动灵活无异常。
9、 起升及吊装捆绑钢丝绳不得有破损。
二、 葫芦式起重机安全操作要求
1、 严禁起载进行吊装作业
2、 不得将吊载物在其他作业者头上通过。
3、 不得侧向斜吊。
4、 不得利用起开限位器作起开停车使用。
5、 不得在正常作业中常常使缓冲器与止挡冲撞达到停车的目的。
6、 不得在吊载作业中调整制动器。
7、 不得在作业中进行检修与维护。
8、 不得在吊载不清状况下，如吊？埋置物和斜拉作业。
9、 不得在吊载有剧烈震动时进行起吊，横行和纵行作业。
10、 不得随意拆改葫芦式起重机上任何安全装置。
11、 不得在以下有影响安全的缺陷和操作下作业：制动器失灵，限位器失量，吊钩螺母防松装置操作(坏)，吊装钢丝绳损伤操作已达到报废标准等。
12、 不得在捆绑吊挂不牢，吊载不平衡易滑动倾翻状态下，重物棱角处与吊装钢丝之间未加衬垫下进行吊装作业。
13、 不得在工作地昏暗，无法看清场地与被吊物状况下作业。
14、 注意吊钩是否在吊载的正上方。
15、 注意吊载处在狭窄的场所，易倾倒的位置时不易盲目操作。
16、 注意作业中应随时观察前后左右各方位的安全性。
17、 发现故障时应马上切断总电源。
18、 重物接近或达到额定载满时，应先做小高度，短行程试吊后再平衡地进行起开与吊运。
19、 重物下降至距地面300mm处时，应停车观察是否安全再下降。
20、 无下降限位器的葫芦式起重机，在吊钩处于最低位置时，卷筒上的钢丝绳必须保证有不少于两周的安全圈。
21、 翻转吊载时，操必须站在翻转方向的反侧，确认翻转方向处无其他作业人时再动作。

第三节 葫芦式起重机常见故障与排除方法
常见故障与排除见P78~79表4-1
1、 电动机 6、手电门 11、操作室
2、 减速器 7、起升限位器 12、电气
3、 制动器 8、葫芦运行小车 13、锈蚀
4、 卷筒装置 9、起重机运行机构
5、 钢丝绳 10、主梁
