无损检测方面考试题库.docx

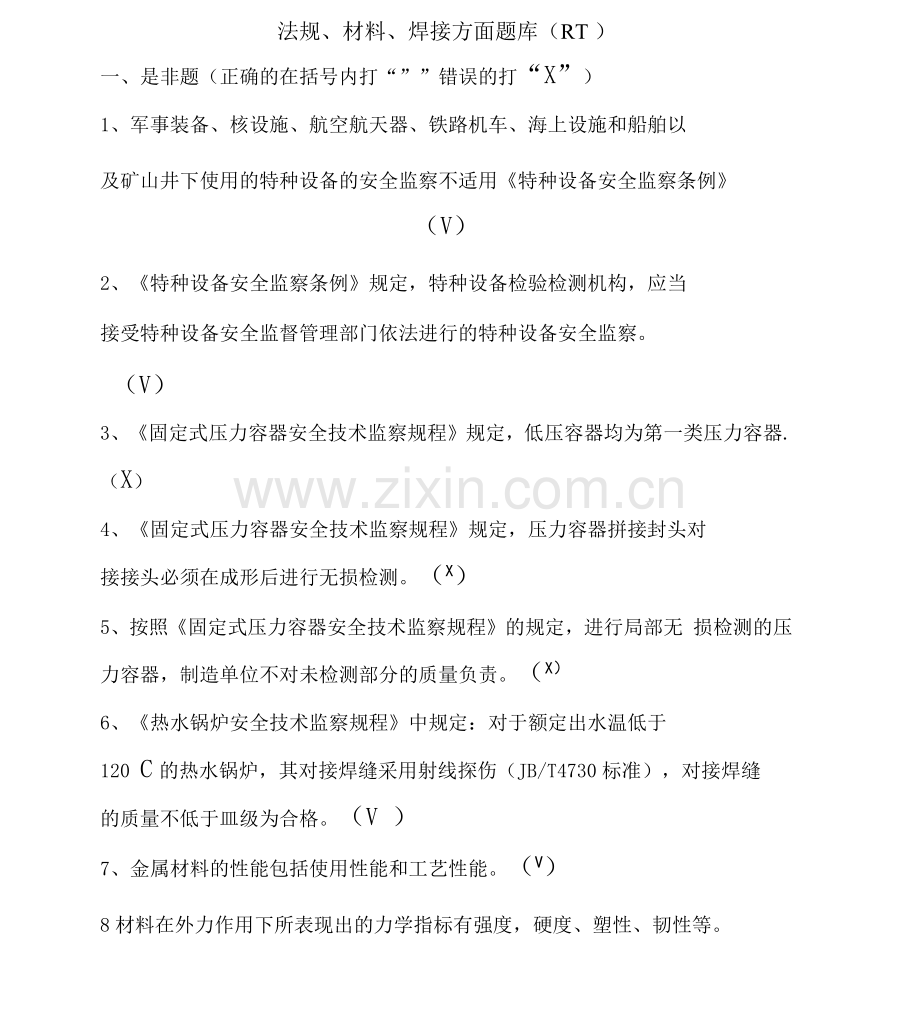

法规、材料、焊接方面题库（RT ）
一、是非题（正确的在括号内打“””错误的打“X”）
1、军事装备、核设施、航空航天器、铁路机车、海上设施和船舶以
及矿山井下使用的特种设备的安全监察不适用《特种设备安全监察条例》
（V）
2、《特种设备安全监察条例》规定，特种设备检验检测机构，应当
接受特种设备安全监督管理部门依法进行的特种设备安全监察。
（V）
3、《固定式压力容器安全技术监察规程》规定，低压容器均为第一类压力容器.（X）
4、《固定式压力容器安全技术监察规程》规定，压力容器拼接封头对
接接头必须在成形后进行无损检测。（X）
5、按照《固定式压力容器安全技术监察规程》的规定，进行局部无 损检测的压力容器，制造单位不对未检测部分的质量负责。（X）
6、《热水锅炉安全技术监察规程》中规定：对于额定出水温低于
120 C的热水锅炉，其对接焊缝采用射线探伤（JB/T4730标准），对接焊缝
的质量不低于皿级为合格。（V ）
7、金属材料的性能包括使用性能和工艺性能。（V）
8材料在外力作用下所表现出的力学指标有强度，硬度、塑性、韧性等。

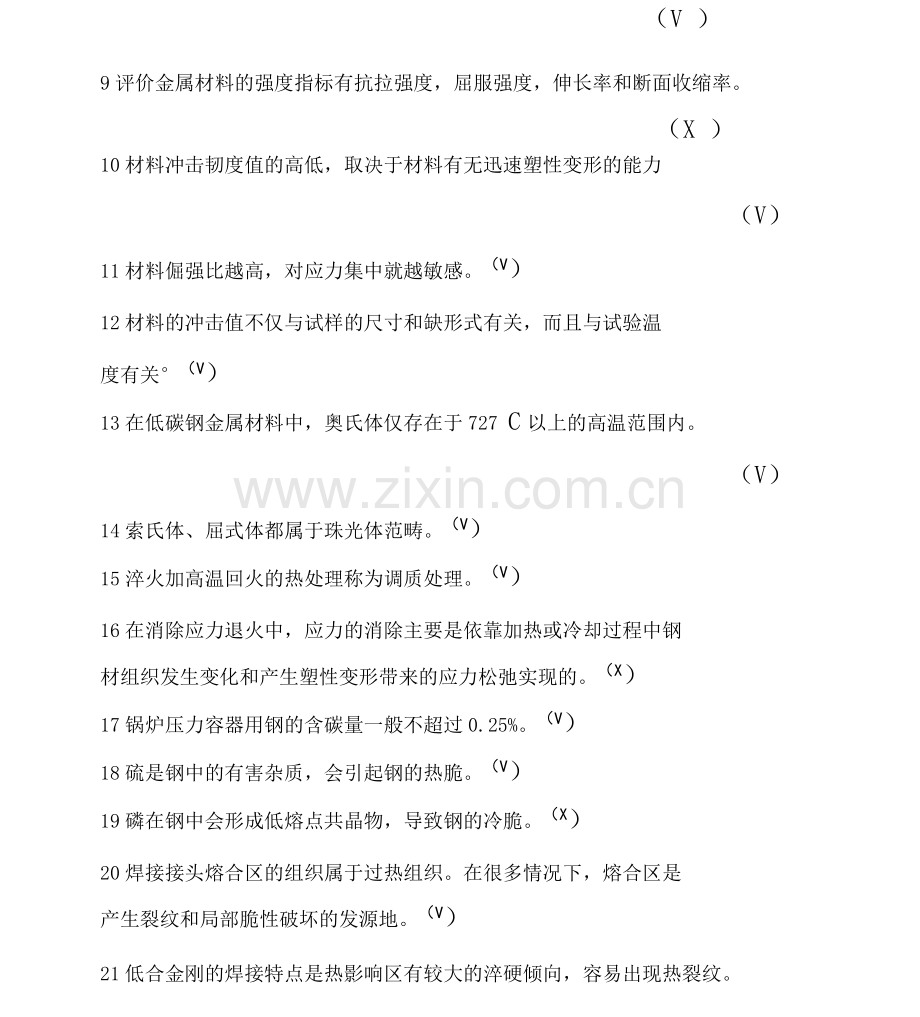

（V ）
9评价金属材料的强度指标有抗拉强度，屈服强度，伸长率和断面收缩率。
（X ）
10材料冲击韧度值的高低，取决于材料有无迅速塑性变形的能力
（V）
11材料倔强比越高，对应力集中就越敏感。（V）
12材料的冲击值不仅与试样的尺寸和缺形式有关，而且与试验温
度有关°（V）
13在低碳钢金属材料中，奥氏体仅存在于727 C以上的高温范围内。
（V）
14索氏体、屈式体都属于珠光体范畴。（V）
15淬火加高温回火的热处理称为调质处理。（V）
16在消除应力退火中，应力的消除主要是依靠加热或冷却过程中钢
材组织发生变化和产生塑性变形带来的应力松弛实现的。（X）
17锅炉压力容器用钢的含碳量一般不超过0.25%。（V）
18硫是钢中的有害杂质，会引起钢的热脆。（V）
19磷在钢中会形成低熔点共晶物，导致钢的冷脆。（X）
20焊接接头熔合区的组织属于过热组织。在很多情况下，熔合区是
产生裂纹和局部脆性破坏的发源地。（V）
21低合金刚的焊接特点是热影响区有较大的淬硬倾向，容易出现热裂纹。
（X）
22 一般来说，钢材的强度等级越高，碳当量越大，可焊性越差。（V）
23常见的焊接外观缺陷有咬边、焊瘤、凹陷、焊接变形、表面气孔、
表面裂纹、单面焊的根部未焊透等。（V）
24冷裂纹的特性是穿晶开裂。（X）
25焊接接头的薄弱部位不在焊缝，而在熔合区和热影响区。（“）二、单
项选择题
1、《固定式压力容器安全技术监察规程》规定，用于焊接结构压力
容器主要受压力元件的碳素钢和低合金钢，其含碳量不应大于B
A. 0.20%B.0.25% C.0.30%
2、《固定式压力容器安全技术监察规程》中规定：压力容器的对接
焊接接头的无损检测比例，一般分为全部（1%和局部（大于等于
B）两种。对铁素体钢制低温容器，局部无损检测的比例应大 于等于C。
A. 10%B.20%C.50%D.60%
3、《固定式压力容器安全技术监察规程》规定：压力容器的无损检测
按JB/T 4730《承压设备无损检测》执行。对压力容器对接接头进行局部
（20%无损检测时，如采用射线检测，其透照质量不应低于B
级，其合格级别为E级；
A.A B.AB C. I D. II皿E.
4、“《热水锅炉安全技术监察规程》适用范围包括电加热热水锅炉和
锅炉范围内管道”中的电加热热水锅炉是指g的电加热热水锅
炉。
A.额定热功率大于或等于0.1MW
B. 额定出水压力大于或等于O.IMPa （表压）
C. 额定热功率大于或等于0.1MW且额定出水压力大于或等于0.1MPa
（表压）
D. 任意额定热功率和额定出水压力
5、
根据《有机热载体炉安全技术监察规程》，判断下述有关无损探伤的要求哪些适用于有机热载体炉？ _B
A. 锅筒的纵环焊缝、封头的拼接焊缝应进行1%勺射线探伤。
B. 锅筒的纵环焊缝、封头的拼接焊缝进行1%超声波探伤加至少
25%勺射线探伤。
C. 锅筒的纵环焊缝、封头的拼接焊缝进行大于等于20%勺射线探伤。
D. 受热面管的对接焊缝进行1%超声波探伤。
6、《考规》规定，持证人员证件到期后，如继续从事持证项目的NDT工
作，应在有效期满D前，提出复试申请，经考委会初审和核准
后，方可参加复试；
A.当年的2月底B.6个月C.当年年底
7、《考规》规定，《特种设备无损检测人员证》有效期为（B）
A、三年B、四年C、五年
8下述指标中，哪个不属于材料的力学性能？（ D）
A.强度B.塑性C.韧性D.热稳定性
9、在金属材料的拉伸试验过程中，下列哪一个阶段材料所受应力不再增
加而应变却继续增加.（B）
A.弹性阶段B.屈服阶段C.强化阶段D.颈缩阶段
10、长期承受应变力的构件，最可能发生的破坏形式是（O.
A. 脆性断裂破坏 B.失稳破坏C.疲劳破坏D.蠕变破坏
11、下列哪一种组织不是铁碳合金的基本组织（C）
A.铁素体B.渗透体C.珠光体D.奥氏体
12、将工件加热到Ac3或Acm以上20 50C，保持一定时间后在空
气中冷却的热处理工艺称为（C）
A.退火B.不完全退火C.正火D.调质
13、以下哪一条不属于碱性焊条的优点。（D）
A.抗裂性好B.接头冲击韧度高C.脱硫、磷能力强。.不易
产生气孔
14、下列焊接方式中，生产效率高，没有熔渣，成本低的是（B）
A.氩弧焊B.二氧化碳气体保护焊。.手弧焊D.埋弧焊
15、碱性焊条烘烤温度一般要求（B）
A.550-450 °C B.450-350 °C C.350-250 °C D.250-150 °C
16、以下哪一条不是产生未焊透的原因（A）
A. 焊接电流过大B.坡钝边过大C.组对间隙过小
D.焊根清理不好
17、下列哪一种缺陷危害性最大（D）
A .圆形气孔B.未焊透C.未融合D.裂纹
18、下列哪一种容器属于反应容器？D
A.蒸发器B.吸收塔C.烘缸D.合成塔
19、符合下列哪个条件的容器属于低压容器?
A. 0.1MPa vp< 1.0MPa B.0.1MPa < pv2.5MPa
C. 0.1MPa < pv1.6MPa
20 、《固定式压力容器安全技术监察规程》规定，制造单位无损检测 记录、资料和报告保存期限不少于_B 一年。
A.5 年 B.7 年 C.3 年 D.10 年
三、问答题
1、《特种设备安全监察条例》中是怎样定义“特种设备”的？
答：特种设备是指涉及生命安全、危险性较大的锅炉、压力容器（含气瓶，下同）、压力管道、电梯、起重机械、客运索道、大型游乐设施。
2、《特种设备安全监察条例》中，规定的压力容器的含义是什么？答：压力容器，是指盛装气体或者液体，承载一定压力的密闭设备。
其范围规定为最高工作压力大于或者等于O.IMPa （表压），且压力与容积的乘积大于或者等于2.5MPa.L的气体、液化气体和最高工作温 度高于或者等于标准沸点的液体的固定式容器和移动式容积的乘积大于或者等于I.OMPa.L的气体、液化气体和标准沸点等于或者低于60 C液体的气瓶；氧舱等。
3、《特种设备安全监察条例》中将特种设备事故分为几类？
答：特种设备事故类别分为：特别重大事故、重大事故、较大事故和一般事故。
4、《特种设备无损检测人员考核与监督管理规则》适用于那些无损检测方法？
答：适用于以下检测方法：RT （射线）、UT （超声波）、MT （磁粉）、PT （渗透）、ET （电磁）、AE （声发射）、TIR （热像/红外）。
5、《考规》规定，NDT人员出现哪些情况时？各级质检部门按 《条例》 要求予以处罚，情节严重的吊销证件，涉嫌犯罪的依法追究法律责任。答：A、伪造检验检测人员证或超项目检测；
B、弄虚作假，伪造检测数据，出具虚假检测结果或鉴定结论；
C违反检测程序、工艺造成检测结果或鉴定结论严重失实；
D玩忽职守，因检测失误造成重大责任事故；
E、从事特种设备生产、销售、监制、监销等违规活动；
F、同时在2个以上单位执业。
证件一旦被吊销的人员，发证机关3年内不得再受理其报考申请。
6、《固定式压力容器安全技术监察规程》适用于同时具备哪些条件的压力容器（不答仅总则、设计、制造适用的压力容器）？
答：《固定式压力容器安全技术监察规程》适用于同时具备下列条件 的压力容器：
（1）工作压力大于或者等于o.iMPa
（2）工作压力与容积的乘积大于或者等于2.5MPa L；
（3）盛装介质为气体、液化气体以及介质最高工作温度高于或者等
于其标准沸点的液体。
7、根据《固定式压力容器安全技术监察规程》的规定，说明如何选 择对压力容器焊接接头进行无损检测的时机？
答：无损检测的实施时机：
(1) 压力容器的焊接接头应当经过形状、尺寸及外观检查，合格后再进行无损检测；
(2) 拼接封头应当在成形后进行无损检测，如果成形前已经进行无 损检测，则成形后还应当对圆弧过渡区到直边段再进行无损检测；
(3) 有延迟裂纹倾向的材料应当至少在焊接完成24小时后进行无损检测，有再热裂纹倾向的材料应当在热处理后增加一次无损检测；
(4) 标准抗拉强度下限值大于或者等于540MPa的低合金钢制压力容器，在耐压试验后，还应当对焊接接头进行表面无损检测。
8按照《固定式压力容器安全技术监察规程》的要求，哪些压力容
器的对接焊接接头必须进行全部射线或超声检测？
答：符合下列情况之一的压力容器A、B类对接接头应进行全部无损检测：
(1) 设计压力大于或者等于1.6MPa的第皿类压力容器；
(2) 按照分析设计标准制造的压力容器；
(3) 采用气压试验或者气液组合压力试验的压力容器；
(4) 焊接接头系数取1.0的压力容器以及使用后无法进行内部检验的压力容器；
(5) 标准抗拉强度下限值大于或者等于540MPa的低合金钢制压力容器，厚度大于20mnfl寸，其对接接头还应当采用本规程相应规定的与原无损检测方法不同的检测方法进行局部检测， 该局部检测应当包括所有的焊缝交叉部位；
(6) 设计图样和本规程引用标准要求时。
9、按照《固定式压力容器安全技术监察规程》的规定，经过局部射线或超声检测的压力容器对接焊接接头，若在检测部位发现超标缺陷
时，应如何增加检测比例？
答：经过局部无损检测的焊接接头，如果在检测部位发现超标缺陷时，
应当在该缺陷两端的延伸部位各进行不少于250mn t勺补充检测，如果仍然存在不允许的缺陷，则对该焊接接头进行全部检测。
10、《固定式压力容器安全技术监察规程》对对接接头必须进行射线
检测的压力容器，其无损检测合格标准是如何规定的？
答：1）射线检测应当按JB/T 4730的规定执行，其质量要求和合格级别如下：
（1）要求进行全部无损检测的对接接头，射线检测技术等级不低于
AB级，合格级别不低于H级；
（2）要求进行局部无损检测的对接接头，射线检测技术等级不低于
AB级，合格级别不低于皿级，并且不允许有未焊透；
11、GB150-98《钢制压力容器》适用那些范围？
答:GB150-98《钢制压力容器》适用以下范围：
1 ）、本标准适用于设计压力不大于35MPa勺容器。
2 ）、本标准适用于设计温度范围按钢材允许的使用温度确定。
12、《蒸汽锅炉安全技术监察规程》规定，锅炉受压元件的焊接接头
质量应进行那些项目的检查和试验?
答：应进行下列项目的检查和试验:
1）外观检查；
2）无损探伤检查；
3）力学性能试验；
4）金相检验和断检验；
5）水压试验。
13、按照《蒸汽锅炉安全技术监察规程》的规定，经过部分射线或超声波检查的锅炉焊缝（不含管子和受压管道），在探伤部位发现不合 格的缺陷时，如何增加探伤数量？
答：经过部分射线或超声波探伤检查的焊缝，在探伤部位任意一端发现缺陷有延伸可能时，应在缺陷的延长方向做补充射线或超声波探伤检查。在抽查或在缺陷的延长方向补充检查中有不合格缺陷时，该条焊缝应做抽查数量的双倍数目的补充探伤检查。补充检查后，仍
有不合格的，该条焊缝应全部进行探伤。
14、何为消应力退火及消应力退火的目的？
答:消应力退火是将工件加热到入“以下1-2 C温度，保温一定时间后缓慢冷却，以获得接近平衡状态组织的热处理工艺。
其目的是：消除焊接、冷变形加工、铸造、锻造等加工方法所产生的内应力，同时还能使焊缝中的氢较完全地扩散，提高焊缝的抗裂性和韧性，改善焊缝及热影响区的组织，稳定结构形状。
15、热裂纹的形式机理和防止措施。
答：热裂纹又称结晶裂纹，敏感温度区大致在固相线附近的高温
区，发生于焊缝金属凝固末期，结晶偏析使杂质生成的低熔点共晶物富集于晶界，形成“液态薄膜”，在特定的敏感温度区（又称脆性温 度区）间，其强度极小，由于焊缝凝固收缩而受到拉应力，最终开裂 形成裂纹。
防止热裂纹的措施：
（1）减小硫、磷等有害元素的含量，用含碳量较低的材料焊接；
（2）加入一定得合金元素，减小柱状晶和偏析。如钼、钒、钛、铌等可以细化晶粒；
（3）采用熔深较浅的焊缝，改善散热条件使低熔点物质上浮在焊缝表面；
（4）合理选用焊接规范，并采用预热和后热，减小冷却速度；
（5）采用合理的装配次序，减小焊接应力。
