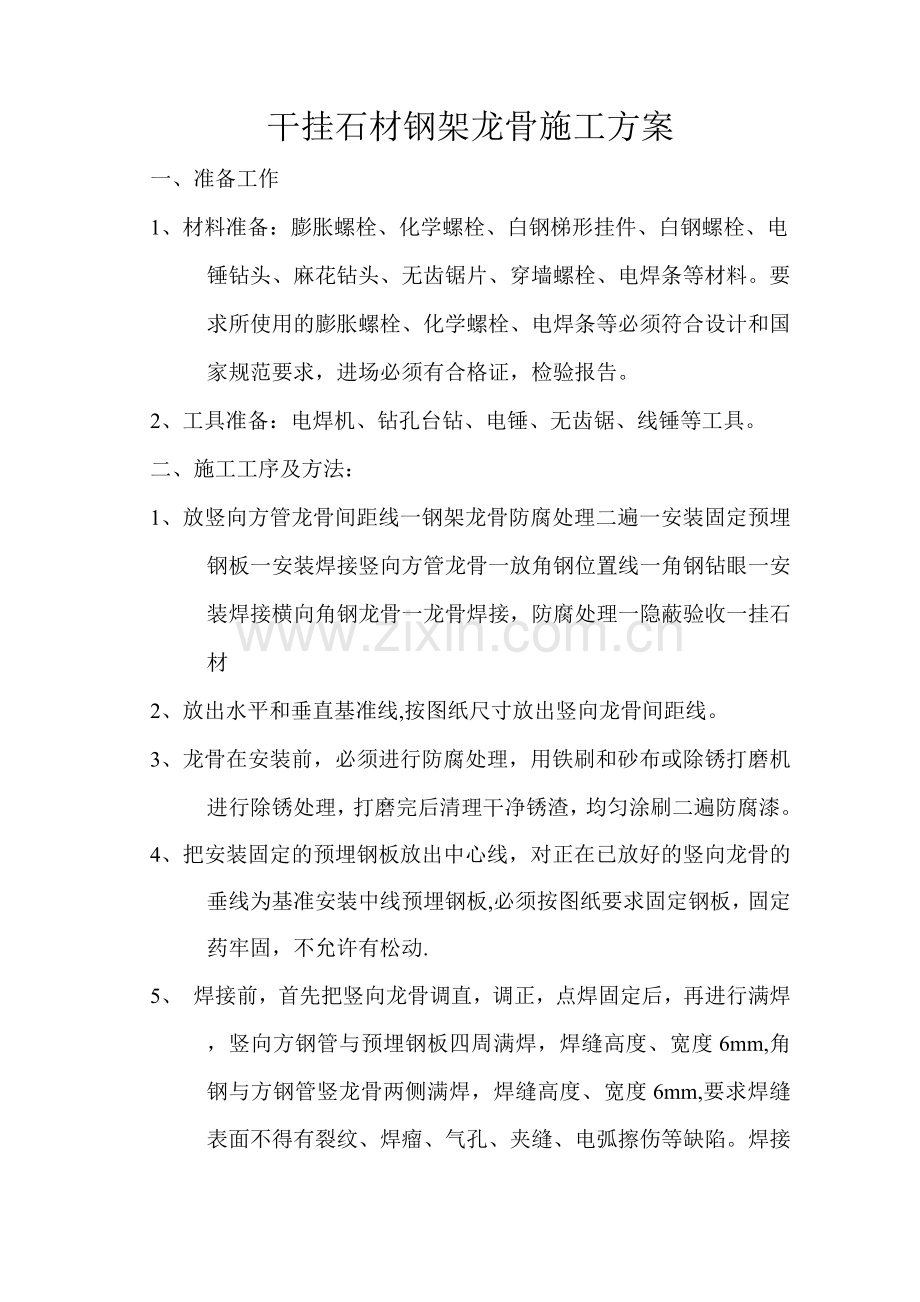

干挂石材钢架龙骨施工方案
一、准备工作
1、材料准备：膨胀螺栓、化学螺栓、白钢梯形挂件、白钢螺栓、电锤钻头、麻花钻头、无齿锯片、穿墙螺栓、电焊条等材料。要求所使用的膨胀螺栓、化学螺栓、电焊条等必须符合设计和国家规范要求，进场必须有合格证，检验报告。
2、工具准备：电焊机、钻孔台钻、电锤、无齿锯、线锤等工具。
二、施工工序及方法：
1、放竖向方管龙骨间距线一钢架龙骨防腐处理二遍一安装固定预埋钢板一安装焊接竖向方管龙骨一放角钢位置线一角钢钻眼一安装焊接横向角钢龙骨一龙骨焊接，防腐处理一隐蔽验收一挂石材
2、放出水平和垂直基准线,按图纸尺寸放出竖向龙骨间距线。
3、龙骨在安装前，必须进行防腐处理，用铁刷和砂布或除锈打磨机进行除锈处理，打磨完后清理干净锈渣，均匀涂刷二遍防腐漆。
4、把安装固定的预埋钢板放出中心线，对正在已放好的竖向龙骨的垂线为基准安装中线预埋钢板,必须按图纸要求固定钢板，固定药牢固，不允许有松动.
5、 焊接前，首先把竖向龙骨调直，调正，点焊固定后，再进行满焊，竖向方钢管与预埋钢板四周满焊，焊缝高度、宽度6mm,角钢与方钢管竖龙骨两侧满焊，焊缝高度、宽度6mm,要求焊缝表面不得有裂纹、焊瘤、气孔、夹缝、电弧擦伤等缺陷。焊接完毕，焊缝感官达到:外形均匀、成型较好，焊道与焊道与基本金属件过渡较平滑，焊渣和飞溅物基本清理干净。
6、安装的竖向龙骨通不到顶或梁时，若为空心砖墙体，应采取在墙体两侧安装钢板，穿通螺栓固定，然后在所固定的钢板焊接两块L40X4长180mm的角钢，贯穿螺栓采用螺纹⑦12丝杆，固定方法见图“空心砖墙做法〃。
7、石膏板墙竖向龙骨通不到顶或梁时采用的固定方法见图“轻钢龙骨墙做法〃。
空心砖墙做法轻钢龙骨墙做法
8、根据图纸要求，局部超高部位（7.3m），在竖向龙骨内侧增加 50X50X5mm方钢管加固，D50X50X5mm方钢管与 1X50X5mm方钢管之间采用80/80间断焊接固定。
9、竖向龙骨焊接完后，在竖向龙骨上放出横向龙骨角钢的位置线。再按竖向龙骨之间的尺寸焊接要求预留缝隙下L40X40X4mm角钢横龙骨长短料。
10、安装的角钢应在安装前钻孔，不允许使用电气焊割孔，钻孔直径为012mm.
11、安装焊接横向龙骨一定要水平，两侧焊接要饱满。
12、 横竖向龙骨焊接完毕后，除去焊渣，做防锈处理。所有的钢架施工焊接处必须刷红丹防锈漆，锌防锈漆各一道。
13、钢架整体焊接完工后组织有关人员进行自检、互检、专检。
再交于甲方隐蔽验收，验收合格后进行下一道工序施工.
14、干挂理石所有的干挂件采用白钢梯形或双弯挂件，规格一般为4X40X 70mm〜4X40X 80mm长，螺栓采用白钢M12 X 120规格。
