XXX职业技术学校(新校区)报告厅高支模安全专项施工方案专家论证审查表.doc

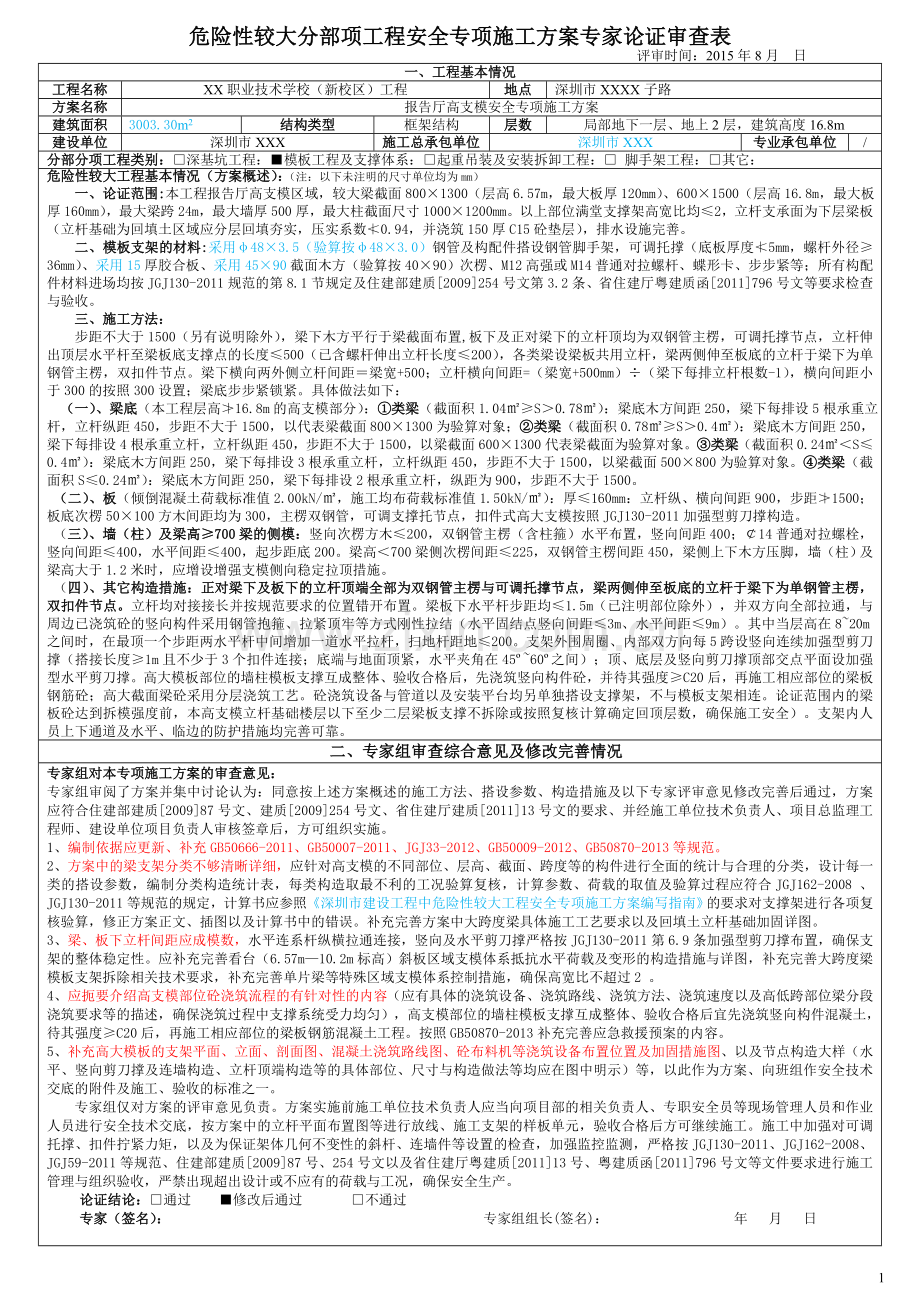

危险性较大分部项工程安全专项施工方案专家论证审查表
评审时间：2015年8月 日
一、工程基本情况
工程名称
XX职业技术学校（新校区）工程
地点
深圳市XXXX子路
方案名称
报告厅高支模安全专项施工方案
建筑面积
3003.30m2
结构类型
框架结构
层数
局部地下一层、地上2层，建筑高度16.8m
建设单位
深圳市XXX
施工总承包单位
深圳市XXX
专业承包单位
/
分部分项工程类别：□深基坑工程：■模板工程及支撑体系：□起重吊装及安装拆卸工程：□ 脚手架工程：□其它：
危险性较大工程基本情况（方案概述）：（注：以下未注明的尺寸单位均为mm）
一、论证范围: 本工程报告厅高支模区域，较大梁截面800×1300（层高6.57m，最大板厚120mm）、600×1500（层高16.8m，最大板厚160mm），最大梁跨24m，最大墙厚500厚，最大柱截面尺寸1000×1200mm。以上部位满堂支撑架高宽比均≤2，立杆支承面为下层梁板（立杆基础为回填土区域应分层回填夯实，压实系数≮0.94，并浇筑150厚C15砼垫层），排水设施完善。
二、模板支架的材料:采用φ48×3.5（验算按φ48×3.0）钢管及构配件搭设钢管脚手架，可调托撑（底板厚度≮5mm，螺杆外径≥36mm）、采用15厚胶合板、采用45×90截面木方（验算按40×90）次楞、M12高强或M14普通对拉螺杆、蝶形卡、步步紧等；所有构配件材料进场均按JGJ130-2011规范的第8.1节规定及住建部建质[2009]254号文第3.2条、省住建厅粤建质函[2011]796号文等要求检查与验收。
三、施工方法：
步距不大于1500（另有说明除外），梁下木方平行于梁截面布置,板下及正对梁下的立杆顶均为双钢管主楞，可调托撑节点，立杆伸出顶层水平杆至梁板底支撑点的长度≤500（已含螺杆伸出立杆长度≤200），各类梁设梁板共用立杆，梁两侧伸至板底的立杆于梁下为单钢管主楞，双扣件节点。梁下横向两外侧立杆间距＝梁宽+500；立杆横向间距=（梁宽+500mm）÷（梁下每排立杆根数-1），横向间距小于300的按照300设置；梁底步步紧锁紧。具体做法如下：
（一）、梁底（本工程层高≯16.8m的高支模部分）：①类梁（截面积1.04㎡≥S＞0.78㎡）：梁底木方间距250，梁下每排设5根承重立杆，立杆纵距450，步距不大于1500，以代表梁截面800×1300为验算对象；②类梁（截面积0.78㎡≥S＞0.4㎡）：梁底木方间距250，梁下每排设4根承重立杆，立杆纵距450，步距不大于1500，以梁截面600×1300代表梁截面为验算对象。③类梁（截面积0.24㎡＜S≤0.4㎡）：梁底木方间距250，梁下每排设3根承重立杆，立杆纵距450，步距不大于1500，以梁截面500×800为验算对象。④类梁（截面积S≤0.24㎡）：梁底木方间距250，梁下每排设2根承重立杆，纵距为900，步距不大于1500。
（二）、板（倾倒混凝土荷载标准值2.00kN/㎡，施工均布荷载标准值1.50kN/㎡）：厚≤160mm：立杆纵、横向间距900，步距≯1500；板底次楞50×100方木间距均为300，主楞双钢管，可调支撑托节点，扣件式高大支模按照JGJ130-2011加强型剪刀撑构造。
（三）、墙（柱）及梁高≥700梁的侧模：竖向次楞方木≤200，双钢管主楞（含柱箍）水平布置，竖向间距400；￠14普通对拉螺栓，竖向间距≤400，水平间距≤400，起步距底200。梁高＜700梁侧次楞间距≤225，双钢管主楞间距450，梁侧上下木方压脚，墙（柱）及梁高大于1.2米时，应增设增强支模侧向稳定拉顶措施。
（四）、其它构造措施：正对梁下及板下的立杆顶端全部为双钢管主楞与可调托撑节点，梁两侧伸至板底的立杆于梁下为单钢管主楞，双扣件节点。立杆均对接接长并按规范要求的位置错开布置。梁板下水平杆步距均≤1.5m（已注明部位除外），并双方向全部拉通，与周边已浇筑砼的竖向构件采用钢管抱箍、拉紧顶牢等方式刚性拉结（水平固结点竖向间距≤3m、水平间距≤9m）。其中当层高在8~20m之间时，在最顶一个步距两水平杆中间增加一道水平拉杆，扫地杆距地≤200。支架外围周圈、内部双方向每5跨设竖向连续加强型剪刀撑（搭接长度≥1m且不少于3个扣件连接；底端与地面顶紧，水平夹角在45º~60º之间）；顶、底层及竖向剪刀撑顶部交点平面设加强型水平剪刀撑。高大模板部位的墙柱模板支撑互成整体、验收合格后，先浇筑竖向构件砼，并待其强度≥C20后，再施工相应部位的梁板钢筋砼；高大截面梁砼采用分层浇筑工艺。砼浇筑设备与管道以及安装平台均另单独搭设支撑架，不与模板支架相连。论证范围内的梁板砼达到拆模强度前，本高支模立杆基础楼层以下至少二层梁板支撑不拆除或按照复核计算确定回顶层数，确保施工安全）。支架内人员上下通道及水平、临边的防护措施均完善可靠。
二、专家组审查综合意见及修改完善情况
专家组对本专项施工方案的审查意见：
专家组审阅了方案并集中讨论认为：同意按上述方案概述的施工方法、搭设参数、构造措施及以下专家评审意见修改完善后通过，方案应符合住建部建质[2009]87号文、建质[2009]254号文、省住建厅建质[2011]13号文的要求、并经施工单位技术负责人、项目总监理工程师、建设单位项目负责人审核签章后，方可组织实施。
1、编制依据应更新、补充GB50666-2011、GB50007-2011、JGJ33-2012、GB50009-2012、GB50870-2013等规范。
2、方案中的梁支架分类不够清晰详细，应针对高支模的不同部位、层高、截面、跨度等的构件进行全面的统计与合理的分类，设计每一类的搭设参数，编制分类构造统计表，每类构造取最不利的工况验算复核，计算参数、荷载的取值及验算过程应符合JGJ162-2008 、JGJ130-2011等规范的规定，计算书应参照《深圳市建设工程中危险性较大工程安全专项施工方案编写指南》的要求对支撑架进行各项复核验算，修正方案正文、插图以及计算书中的错误。补充完善方案中大跨度梁具体施工工艺要求以及回填土立杆基础加固详图。
3、梁、板下立杆间距应成模数，水平连系杆纵横拉通连接，竖向及水平剪刀撑严格按JGJ130-2011第6.9条加强型剪刀撑布置，确保支架的整体稳定性。应补充完善看台（6.57m—10.2m标高）斜板区域支模体系抵抗水平荷载及变形的构造措施与详图，补充完善大跨度梁模板支架拆除相关技术要求，补充完善单片梁等特殊区域支模体系控制措施，确保高宽比不超过2 。
4、应扼要介绍高支模部位砼浇筑流程的有针对性的内容（应有具体的浇筑设备、浇筑路线、浇筑方法、浇筑速度以及高低跨部位梁分段浇筑要求等的描述，确保浇筑过程中支撑系统受力均匀），高支模部位的墙柱模板支撑互成整体、验收合格后宜先浇筑竖向构件混凝土，待其强度≥C20后，再施工相应部位的梁板钢筋混凝土工程。按照GB50870-2013补充完善应急救援预案的内容。
5、补充高大模板的支架平面、立面、剖面图、混凝土浇筑路线图、砼布料机等浇筑设备布置位置及加固措施图、以及节点构造大样（水平、竖向剪刀撑及连墙构造、立杆顶端构造等的具体部位、尺寸与构造做法等均应在图中明示）等，以此作为方案、向班组作安全技术交底的附件及施工、验收的标准之一。
专家组仅对方案的评审意见负责。方案实施前施工单位技术负责人应当向项目部的相关负责人、专职安全员等现场管理人员和作业人员进行安全技术交底，按方案中的立杆平面布置图等进行放线、施工支架的样板单元，验收合格后方可继续施工。施工中加强对可调托撑、扣件拧紧力矩，以及为保证架体几何不变性的斜杆、连墙件等设置的检查，加强监控监测，严格按JGJ130-2011、JGJ162-2008、JGJ59-2011等规范、住建部建质[2009]87号、254号文以及省住建厅粤建质[2011]13号、粤建质函[2011]796号文等文件要求进行施工管理与组织验收，严禁出现超出设计或不应有的荷载与工况，确保安全生产。
论证结论：□通过 ■修改后通过 □不通过
专家（签名）： 专家组组长(签名)： 年 月 日

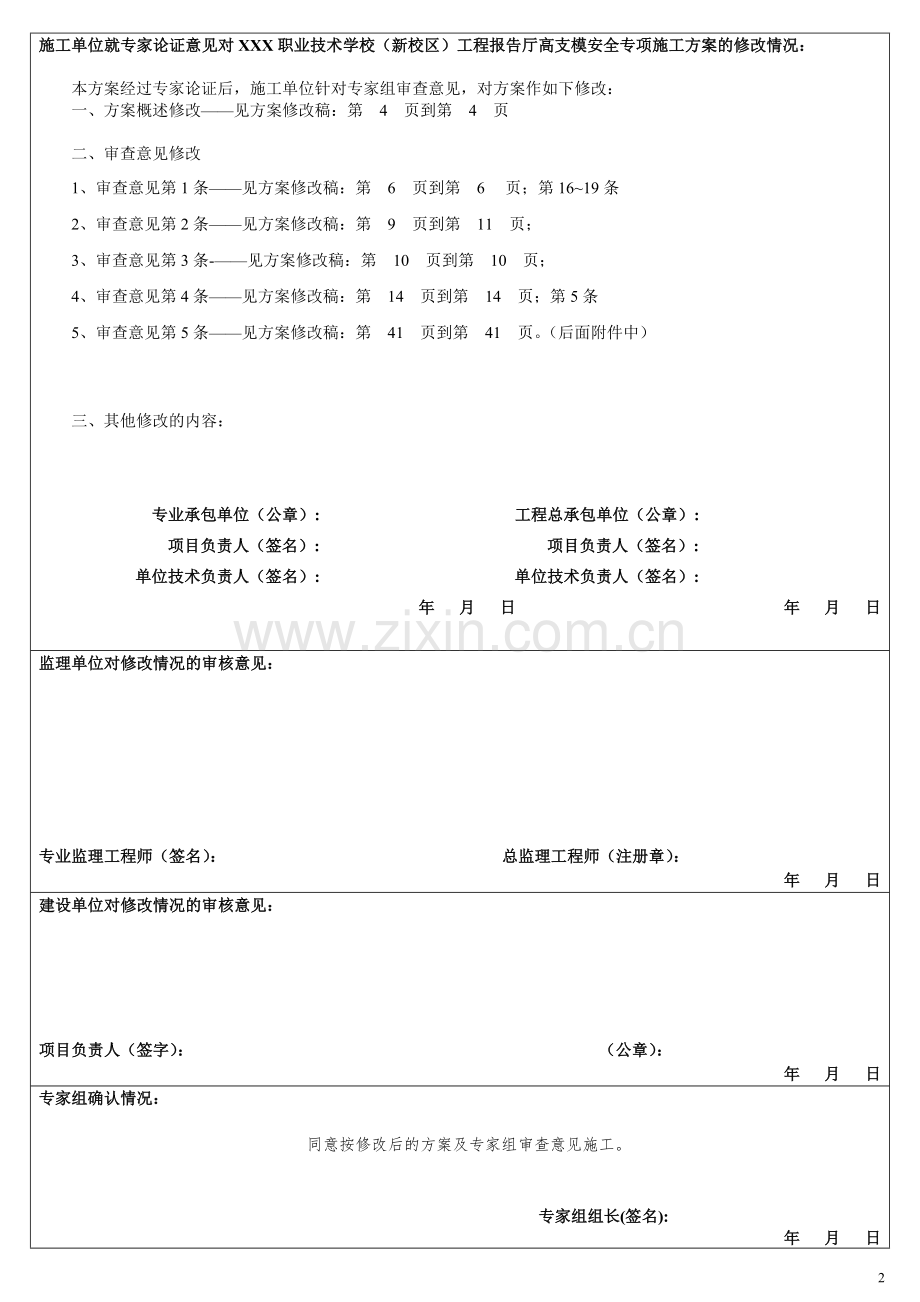

施工单位就专家论证意见对XXX职业技术学校（新校区）工程报告厅高支模安全专项施工方案的修改情况：

本方案经过专家论证后，施工单位针对专家组审查意见，对方案作如下修改：
一、方案概述修改——见方案修改稿：第　4　页到第　4　页

二、审查意见修改
1、审查意见第1条——见方案修改稿：第　6　页到第　6 　页；第16~19条
2、审查意见第2条——见方案修改稿：第　9　页到第　11　页；
3、审查意见第3条-——见方案修改稿：第　10　页到第　10　页；
4、审查意见第4条——见方案修改稿：第　14　页到第　14　页；第5条
5、审查意见第5条——见方案修改稿：第　41　页到第　41　页。（后面附件中）

三、其他修改的内容：

专业承包单位（公章）: 工程总承包单位（公章）:
项目负责人（签名）: 项目负责人（签名）:
单位技术负责人（签名）: 单位技术负责人（签名）:
年 月 日 年 月 日

监理单位对修改情况的审核意见：

专业监理工程师（签名）： 总监理工程师（注册章）：
年 月 日
建设单位对修改情况的审核意见：

项目负责人（签字）： （公章）：
年 月 日
专家组确认情况：

同意按修改后的方案及专家组审查意见施工。

专家组组长(签名):
年 月 日
三、参加专家论证会的有关人员
工程名称
XX职业技术学校（新校区）工程
方案名称
报告厅高支模安全专项施工方案
类别
姓名
工作单位
学历/专业
职称/职务
电话号码
签字
专家组长
X
XX
本科/建筑工程
高工/总工
X

专家成员
XXXX
XXX
本科/工民建
高工/副总工
X6

XXX
XXX
专科/工民建
高工/顾问总工
X7

XXX
XXX
本科/土木工程
教高/主任
1X9

XXXX
XXX
本科/工民建
高工/总工
1X1

建设单位项目技术负责人

XXX

监理单位项目总监理工程师

XXX

监理单位专业监理工程师

XXX

施工单位安全管理负责人

XXX

施工单位工程技术负责人

XXX

施工单位项目负责人

XXX

施工单位项目技术负责人

XXX

专项方案编制人员

XXX

项目专职安全生产管理人员

XXX

设计单位项目技术负责人

XXX

其他相关人员
