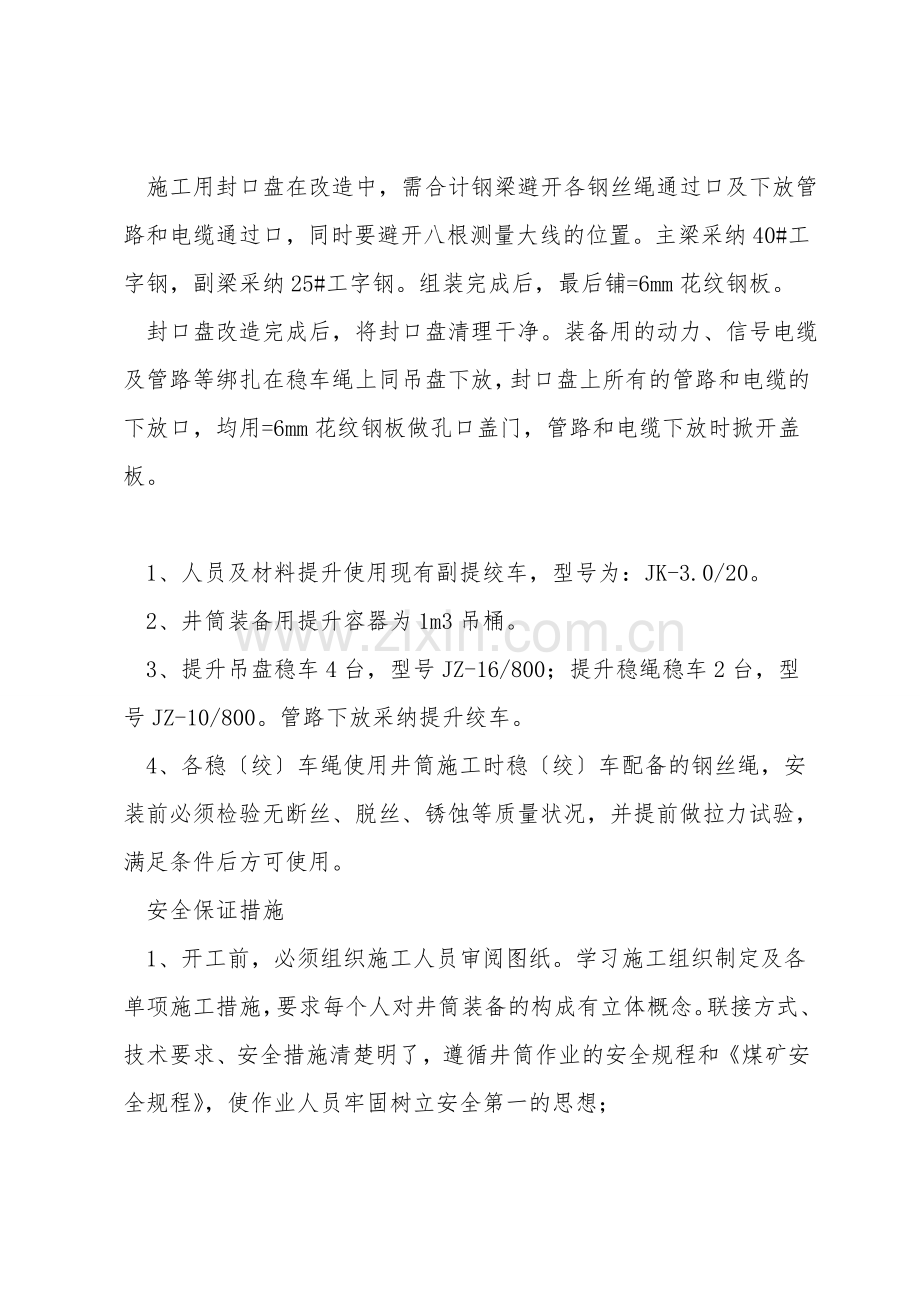

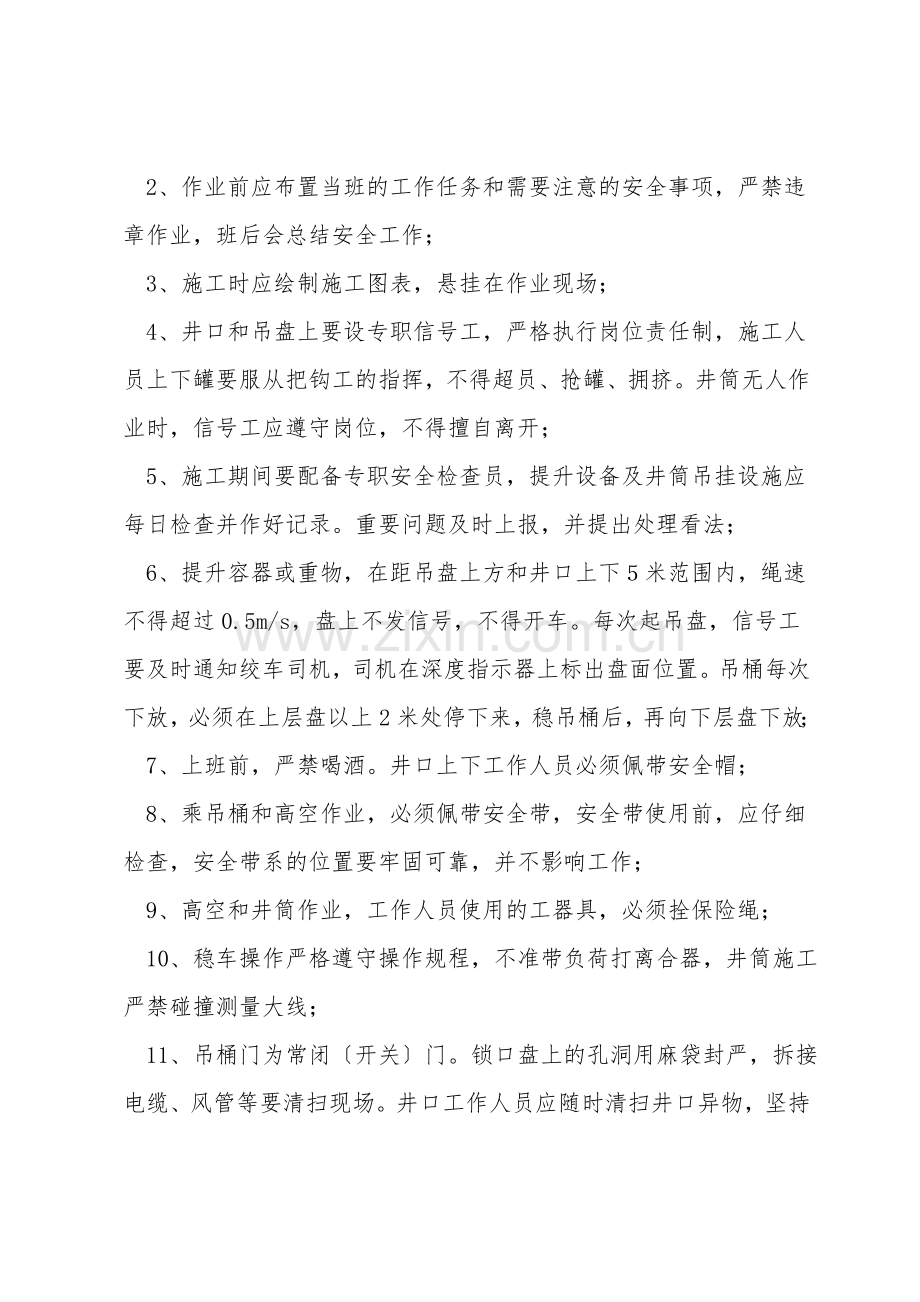

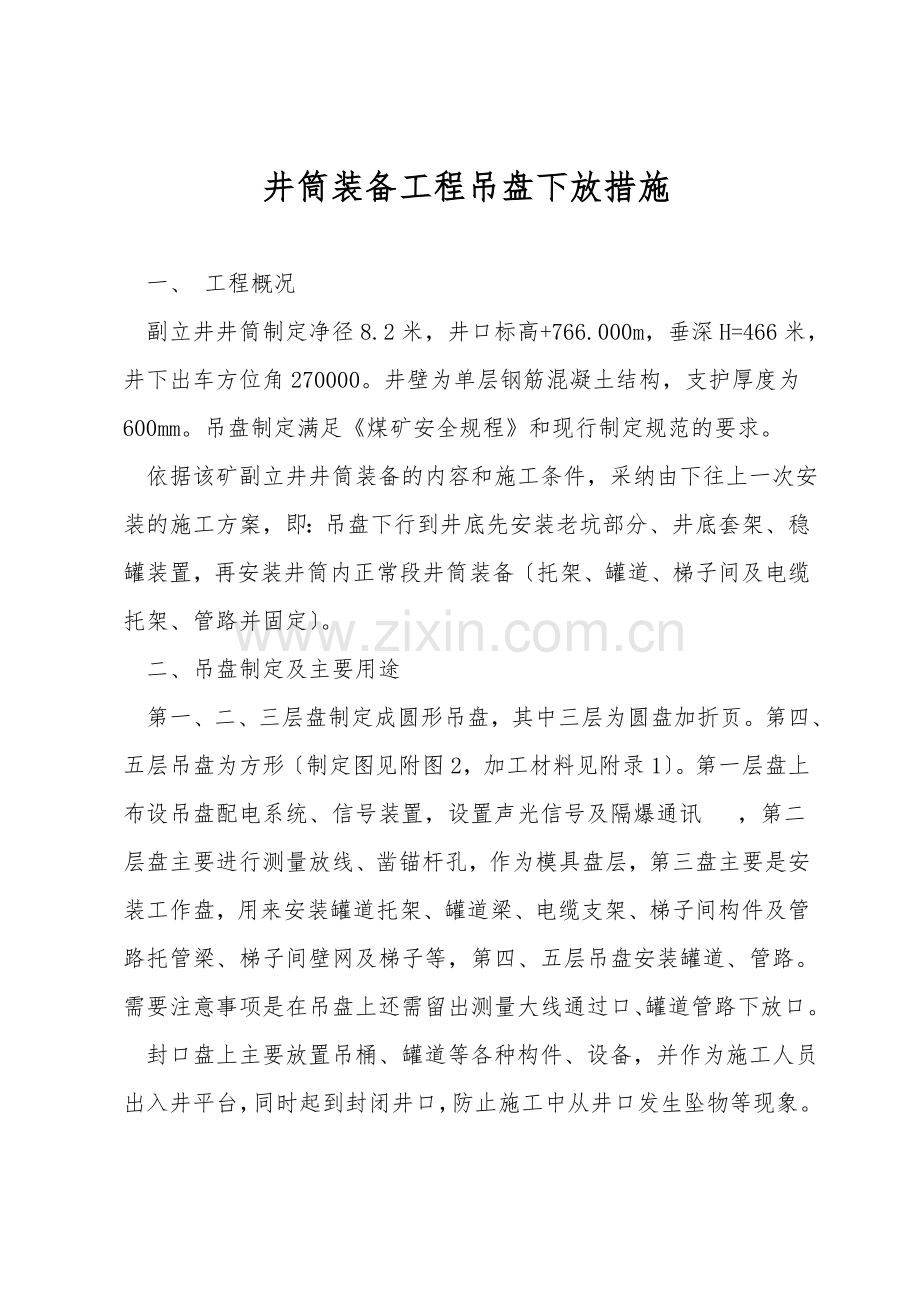

井筒装备工程吊盘下放措施 一、 工程概况 副立井井筒制定净径8.2米，井口标高+766.000m，垂深H=466米，井下出车方位角270000。井壁为单层钢筋混凝土结构，支护厚度为600mm。吊盘制定满足煤矿安全规程和现行制定规范的要求。 依据该矿副立井井筒装备的内容和施工条件，采纳由下往上一次安装的施工方案，即：吊盘下行到井底先安装老坑部分、井底套架、稳罐装置，再安装井筒内正常段井筒装备托架、罐道、梯子间及电缆托架、管路并固定。 二、吊盘制定及主要用途 第一、二、三层盘制定成圆形吊盘，其中三层为圆盘加折页。第四、五层吊盘为方形制定图见附图2，加工材料见附录1。第一层盘上布设吊盘配电系统、信号装置，设置声光信号及隔爆通讯 ，第二层盘主要进行测量放线、凿锚杆孔，作为模具盘层，第三盘主要是安装工作盘，用来安装罐道托架、罐道梁、电缆支架、梯子间构件及管路托管梁、梯子间壁网及梯子等，第四、五层吊盘安装罐道、管路。需要注意事项是在吊盘上还需留出测量大线通过口、罐道管路下放口。 封口盘上主要放置吊桶、罐道等各种构件、设备，并作为施工人员出入井平台，同时起到封闭井口，防止施工中从井口发生坠物等现象。 施工用封口盘在改造中，需合计钢梁避开各钢丝绳通过口及下放管路和电缆通过口，同时要避开八根测量大线的位置。主梁采纳40#工字钢，副梁采纳25#工字钢。组装完成后，最后铺=6mm花纹钢板。 封口盘改造完成后，将封口盘清理干净。装备用的动力、信号电缆及管路等绑扎在稳车绳上同吊盘下放，封口盘上所有的管路和电缆的下放口，均用=6mm花纹钢板做孔口盖门，管路和电缆下放时掀开盖板。 1、人员及材料提升使用现有副提绞车，型号为：JK-3.0/20。 2、井筒装备用提升容器为1m3吊桶。 3、提升吊盘稳车4台，型号JZ-16/800；提升稳绳稳车2台，型号JZ-10/800。管路下放采纳提升绞车。 4、各稳绞车绳使用井筒施工时稳绞车配备的钢丝绳，安装前必须检验无断丝、脱丝、锈蚀等质量状况，并提前做拉力试验，满足条件后方可使用。 安全保证措施 1、开工前，必须组织施工人员审阅图纸。学习施工组织制定及各单项施工措施，要求每个人对井筒装备的构成有立体概念。联接方式、技术要求、安全措施清楚明了，遵循井筒作业的安全规程和煤矿安全规程，使作业人员牢固树立安全第一的思想； 2、作业前应布置当班的工作任务和需要注意的安全事项，严禁违章作业，班后会总结安全工作； 3、施工时应绘制施工图表，悬挂在作业现场； 4、井口和吊盘上要设专职信号工，严格执行岗位责任制，施工人员上下罐要服从把钩工的指挥，不得超员、抢罐、拥挤。井筒无人作业时，信号工应遵守岗位，不得擅自离开； 5、施工期间要配备专职安全检查员，提升设备及井筒吊挂设施应每日检查并作好记录。重要问题及时上报，并提出处理看法； 6、提升容器或重物，在距吊盘上方和井口上下米范围内，绳速不得超过0.5m/s，盘上不发信号，不得开车。每次起吊盘，信号工要及时通知绞车司机，司机在深度指示器上标出盘面位置。吊桶每次下放，必须在上层盘以上2米处停下来，稳吊桶后，再向下层盘下放； 7、上班前，严禁喝酒。井口上下工作人员必须佩带安全帽； 8、乘吊桶和高空作业，必须佩带安全带，安全带使用前，应仔细检查，安全带系的位置要牢固可靠，并不影响工作； 9、高空和井筒作业，工作人员使用的工器具，必须拴保险绳； 10、稳车操作严格遵守操作规程，不准带负荷打离合器，井筒施工严禁碰撞测量大线； 11、吊桶门为常闭开关门。锁口盘上的孔洞用麻袋封严，拆接电缆、风管等要清扫现场。井口工作人员应随时清扫井口异物，坚持井口清洁。吊盘每班清扫一次，先上盘后下盘，各别状况可随时清扫，清扫的杂物应收回地面； 12、吊盘下放前，井筒内及井口要设专职信号工，开稳车人员和随吊盘下行人员必须明确信号的使用； 13、下放吊盘前，稳车必须作安全检查，每台稳车设操作人员两人，一人负责开车，另一人负责检查稳车的制动状态，并在需要制动时能够及时制动； 14、下吊盘过程中，要及时检查悬吊绳的同步状况，不同步时要及时调整； 15、施工前对所使用设备进行检查保证安全，并作检查记录； 16、使用的悬吊钢丝绳，必须定期进行检查，做好检查记录，符合安全规定方可使用。 17、乘人上下采纳小罐，最多人数不得超过4人，身体不可探出罐外。六、起落吊盘操作规程 1、吊盘移动时，必须有专人指挥，稳车操严格执行稳车操作规程，稳车设专人监护； 2、吊盘起落前应检查稳车的机械电气部分保证完好，要检查稳车安全闸是否松开，制动部分是否灵活； 3、吊盘起落时，在吊盘上应专人负责，使吊盘尽量水平。并查看钢丝绳不能与电缆、通信缆摩擦刮伤电缆外皮； 4、起落吊盘时，应尽量减少负荷重量； 5、在下落吊盘时，必须对稳绳、信号 、照明线路及其他有关吊盘移动设施检查。下放吊盘时，还要有专人检查绳索的松紧状况； 6、吊盘移动时，必须保证电路畅通，保证信号保证上下联系，信号发送必须清楚。由井口直接控制稳车起落吊盘。使用集中控制时，送电时，要防止误送电。 7、紧稳绳时应坚持平衡，并将准确位置通知绞车司机； 8、吊盘起落到要求位置后，要打好信号，准确停位。
