大酒店工程铝合金龙骨吊顶施工工艺
大酒店工程铝合金龙骨吊顶施工工艺
（一）施工准备
1 .材料
（1）铝合金龙骨
常用于活动式装配吊顶的有主龙骨、次龙骨及边龙骨。 如用于其他明龙骨吊顶时，次龙骨（包括中龙骨和小龙骨）、 边龙骨采用铝合金龙骨，外露部分显得比较美观，而承担负 荷的主龙骨（即大龙骨）采用钢制的。所用吊杆均为钢制。
用于活动式装配吊顶的铝合金龙骨，断面加工成"上" 形状。共有三种规格。
a・主龙骨（大龙骨）
主龙骨的侧面有长方形孔和圆形孔。方形孔供次龙骨 穿插连接，圆形状供悬吊固定。
b. 次龙骨（中、小龙骨）
次龙骨的长度，根据罩面板的规格下料。在次龙骨的 两端，为了便于插入龙骨的方眼中，要加工成"凸头"形状。 其断面及立面如图3-2-25所示。为了使多根次龙骨在穿插 连接中保持顺直，在次龙骨的凸头部位弯了一个角度，使两 根次龙骨在一个方眼中保持中心线重合。

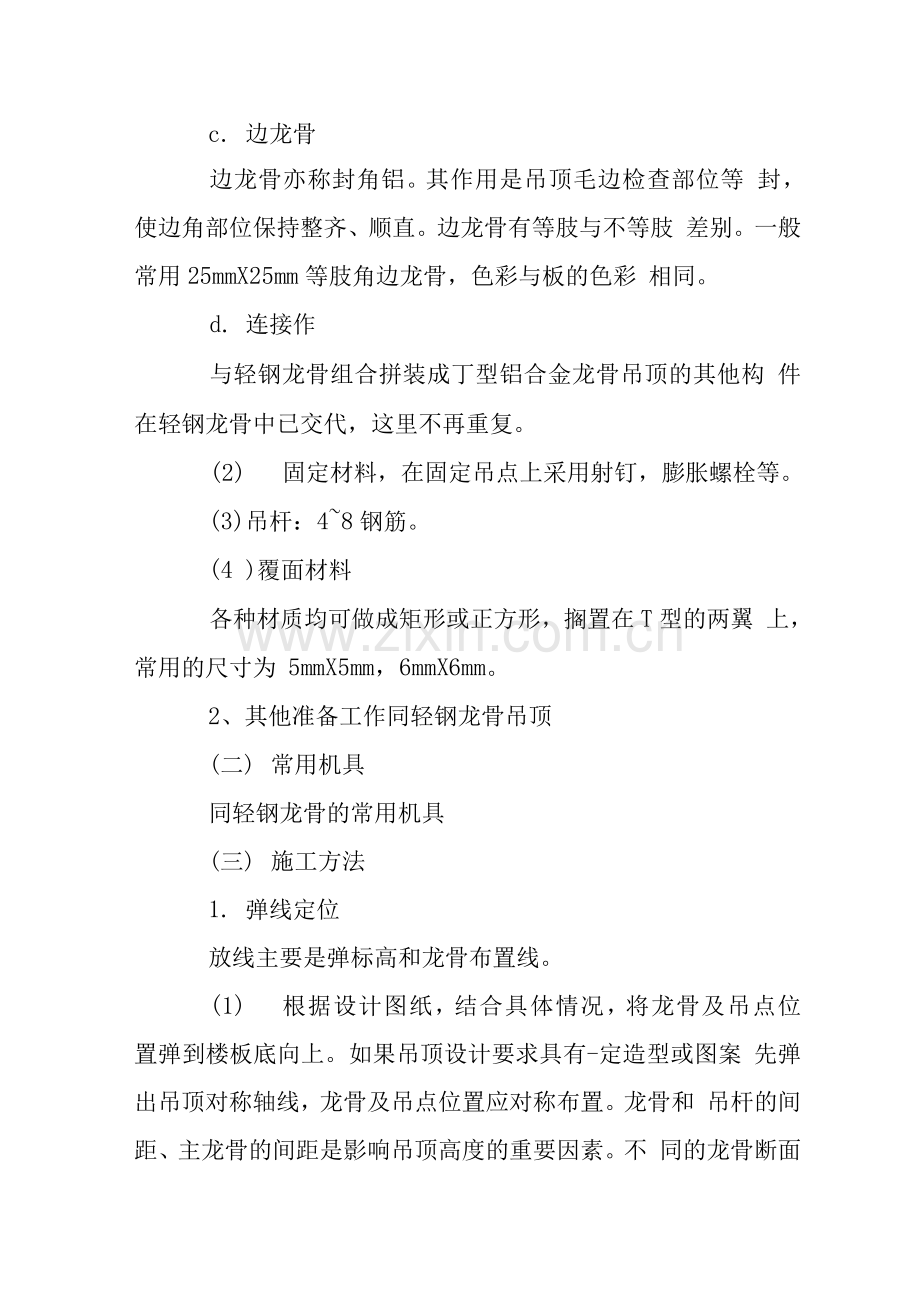

c. 边龙骨
边龙骨亦称封角铝。其作用是吊顶毛边检查部位等 封，使边角部位保持整齐、顺直。边龙骨有等肢与不等肢 差别。一般常用25mmX25mm等肢角边龙骨，色彩与板的色彩 相同。
d. 连接作
与轻钢龙骨组合拼装成丁型铝合金龙骨吊顶的其他构 件在轻钢龙骨中已交代，这里不再重复。
(2) 固定材料，在固定吊点上采用射钉，膨胀螺栓等。
(3) 吊杆：4~8钢筋。
(4 )覆面材料
各种材质均可做成矩形或正方形，搁置在T型的两翼 上，常用的尺寸为 5mmX5mm，6mmX6mm。
2、其他准备工作同轻钢龙骨吊顶
(二) 常用机具
同轻钢龙骨的常用机具
(三) 施工方法
1. 弹线定位
放线主要是弹标高和龙骨布置线。
(1) 根据设计图纸，结合具体情况，将龙骨及吊点位 置弹到楼板底向上。如果吊顶设计要求具有-定造型或图案 先弹出吊顶对称轴线，龙骨及吊点位置应对称布置。龙骨和 吊杆的间距、主龙骨的间距是影响吊顶高度的重要因素。不 同的龙骨断面及吊点间距，都有可能影响主龙骨之间的距。 各种吊顶、龙骨间距和吊杆间距一般都控制在1. 0-1. 2m 以内。弹线应清晰，位置准确。
(2) 确定吊顶标高：将设计标高线弹到四周墙面或柱 面上；如果吊顶有不同标高，那么应将变截面的位置弹到楼 板上。然后，再将角铝或其他封材料固定在墙面或柱面， 封材料的底面与标高线重合。角铝常用的规格为 25mmX25mm，铝合金板吊顶的角铝应同板的色彩一致。角铝 多用高强水泥钉固定，亦可用射钉固定。
2. 固定悬吊体系
(1)悬吊形式：采用简易吊杆的悬吊有三种形式。
① 镀锌铁丝悬吊：由于活动式装配吊顶一般不做上人 考虑，所以在悬吊体系方面也比较简单。目前用得最多的是 射钉将镀锌铁丝固定在结构上，另一端同主龙骨的圆形孔绑 牢。镀锌铁丝不宜太细，如若单股使用，不宜用小于14号 的铅丝。
② 伸缩式吊杆悬吊：伸缩式吊杆的形式较多，用得较 为普遍的是将8号铅丝调直，用一个带孔的弹簧钢片将两根 铅丝连起来，调节与固定主要是造弹簧钢片。当用力压弹簧 钢片时，将弹簧钢片两端的孔中心重合，吊杆就可伸缩自由。 当手松开后，孔中心错位，与吊杆产生剪力，将吊杆固定。 操作非常方便。
铝合金板吊顶，如果选用将板条卡到龙骨上龙骨与板 条配套使用的龙骨断面，宜选用伸缩式吊杆。龙骨的侧面有 间距相等的孔眼，悬吊时，在两侧面孔眼上用铁丝拴一个圈 或钢卡子，吊杆的下弯钩吊在圈上或钢卡上。
（2）吊杆或镀锌铁丝固定。可以选用尾部带孔或不 带孔的两种射钉规格；如果选用尾部带孔的射钉，只要将吊 杆-端的弯钩或铜丝穿过圆孔即可。如果射钉尾部不带孔，- 般常用-块小角钢，角钢的一条边用射钉固定，另一条边钻 一个5mm左右的孔，然后再将吊杆穿过孔将其悬挂。悬吊宜 沿主龙骨方向，间距不宜大于1.2m。在主龙骨的端部或接 长处，需加设吊杆或悬挂铅丝。如若选用镀锌铁丝悬吊，不 应绑在吊顶上部的设备管道上；因为管道变形或局部维修， 对吊顶面的平整度带来影响。
如果用角钢一类材料做吊杆，则龙骨也大部分采用普 通型钢，应用冲击钻固定膨胀螺栓。然后将吊杆焊在螺栓 上。吊杆与龙骨的固定；可以采用焊接或钻孔用螺栓固定。
3. 安装与调平龙骨
主、次龙骨宜从同一方向同时安装，其施工程序如下:
（1）就位：安装时，根据已确定的主龙骨（大龙骨）位 置及确定的标高线，先大致将其基本就位厂次龙骨（中、小 龙骨）应紧贴主龙骨安装就位。
（2）调平调直：龙骨就位后，然后再满拉纵横控制标 高线(十字中心线)，从一端开始，一边安装，一边调整，最 后再精调一遍，直到龙骨调平和调直为止。左果面积较大， 在中间还应适当起拱。调平时应注意一定要从一端调向另一 端，要做到纵横平直。
对于铝合金吊顶，龙骨的调平调直是施工工序比较麻 烦的一道，龙骨是否调平，也是板条吊顶质量控制的关键。 因为只有龙骨调平，才能使板条饰面达到理想的装饰效果， 否则，波浪式的吊顶表面，宏观看上去很不顺眼。
(3) 边龙骨固定：边龙骨宜沿墙面或柱面标高线钉牢。 固定时，一般常用高强水泥钉，钉的间距不宜大于5n。如 果基层材料强度较低，紧固力不好，应采取相应的措施，改 用膨胀螺栓或加大钉的长度等办法。边龙骨一般不承重，只 起封作用。
(4) 主龙骨接长：一般选用连接件接长。连接件可用 铝合金，亦可用镀锌钢板，在其表面冲成倒刺，与主龙骨方 孔相连。全面校正主、次龙骨的位置及水平度，连接件应错 位安装。
4、安装罩面板
明装一纵横T型龙骨骨架均外露、饰面板只要阁置在 T型两翼上。
暗装一饰面板边部有企、嵌装后骨加不暴露。
半隐一饰面板安装后外露部分骨架。
