坡屋面施工和模板支撑系统施工方案.docx

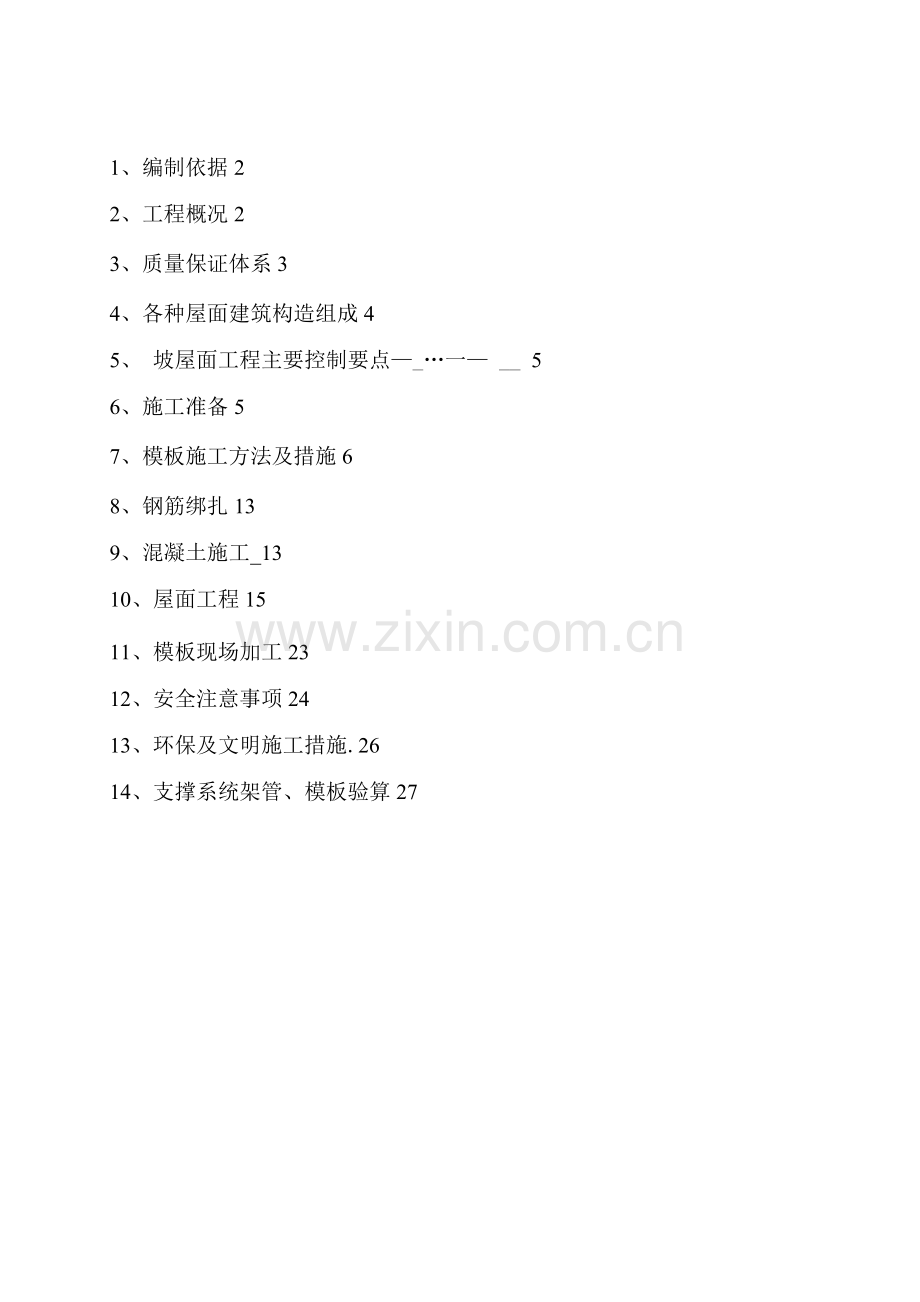

1、编制依据2
2、工程概况2
3、质量保证体系3
4、各种屋面建筑构造组成4
5、 坡屋面工程主要控制要点—_…一— __ 5
6、施工准备5
7、模板施工方法及措施6
8、钢筋绑扎13
9、混凝土施工_13
10、屋面工程15
11、模板现场加工23
12、安全注意事项24
13、环保及文明施工措施.26
14、支撑系统架管、模板验算27
坡屋面施工和模板支撑系统施工方案
一、编制依据

1、
《屋面工程质量验收规范》
(GB50207-22 )
1、
《建筑施工模板安全技术规范》
(JGJ162-28)
2、
《钢管脚手架、模板支架安全选用技术规程》
(DB11/T583-28 )
3、
《建筑施工安全检查标准》
(JGJ59-99)
4、
《建筑施工扣件式钢管脚手架安全技术规范》
(JGJ130-2011)
5、
《建筑施工高处作业安全技术规范》
(JGJ80-91)
6、
《建筑工程施工质量验收统一标准》
(GB503-21 )
7、
《弹性体改性沥青防水卷材》
(GB18242-20)
8、
《建筑分项施工工艺标准企业标准》
(GXEJ/QB)
9、
《工程建设标准强制性条文》22年版
10、
《建筑施工手册》
（第四版）
11、
施工组织总设计
12、
本项目工程施工图纸、图纸会审、变更等有关文件。

、工程概况
河南省公共卫生医疗中心住宅项目B区，位于郑州市航空港区的航城环路西，龙 中路南，航城西路东，郑港路北。建设单位为河南省名门地产有限公司；设计单位:为 河南省建筑设计研究院有限公司；监理单位为河南华泽工程管理有限公司；施工单位: 湖南省第三工程有限公司。本项目工程共分为三个标段，其中一标段1#〜3#楼为高层 建筑，地下一层地上三十三层；二标段为小高层建筑，地下两层地上九层，其中18#楼 为地下一层地上十一层；第三标段为小高层建筑，地下两层地上九层。主楼之间为地下 车库。车库南北方向共长280.52m，东西方向共宽284.50m。高层总高度为99.30m，多 层总高度为34.414m。总建筑面积为：240684.92m2。该工程结构形式为剪力墙结构， 基础形式为筏板基础。建筑抗震烈度为七度，结构抗震等级为三级。本工程屋面防水等 级为二级，地下室防水等级主体部分为二级。
其中多栋小高层为坡屋面结构，长约为50.4 0m跨宽为17.10m,夹层平面上檐高 度：根据各楼的结构不同0.20~0.8~1.20~1.30ffl等高度。坡度设计为45度，主坡共宽约

为18.38m，屋脊中心高度为6.25m。另设计有中坡的中心高度为6.10m，小屋脊中心高 度为3.20m。虎窗脊高为2.90
三、质量保证体系
本项目工程坡屋面现浇板：除注明者外，均为120mm厚，为了保证模板、钢筋、防 水、保温保护层、瓦屋面等各项施工技术措施的落实，成立以项目经理为首的，以屋面 各分项工程施工领导小组。保证各种施工设备和物资及时到位，严格按照既定的施工措 施，合理安排施工、机械设备和劳动力计划，监督落实计划中每个细节的实际完成情况， 确保工程工期目标和质量目标的实现。
本工程采用项目经理负责制管理，由项目部直接管理，项目经理全权负责本项目的 机械、材料和劳动力的组织及施工，项目管理架构如下：
