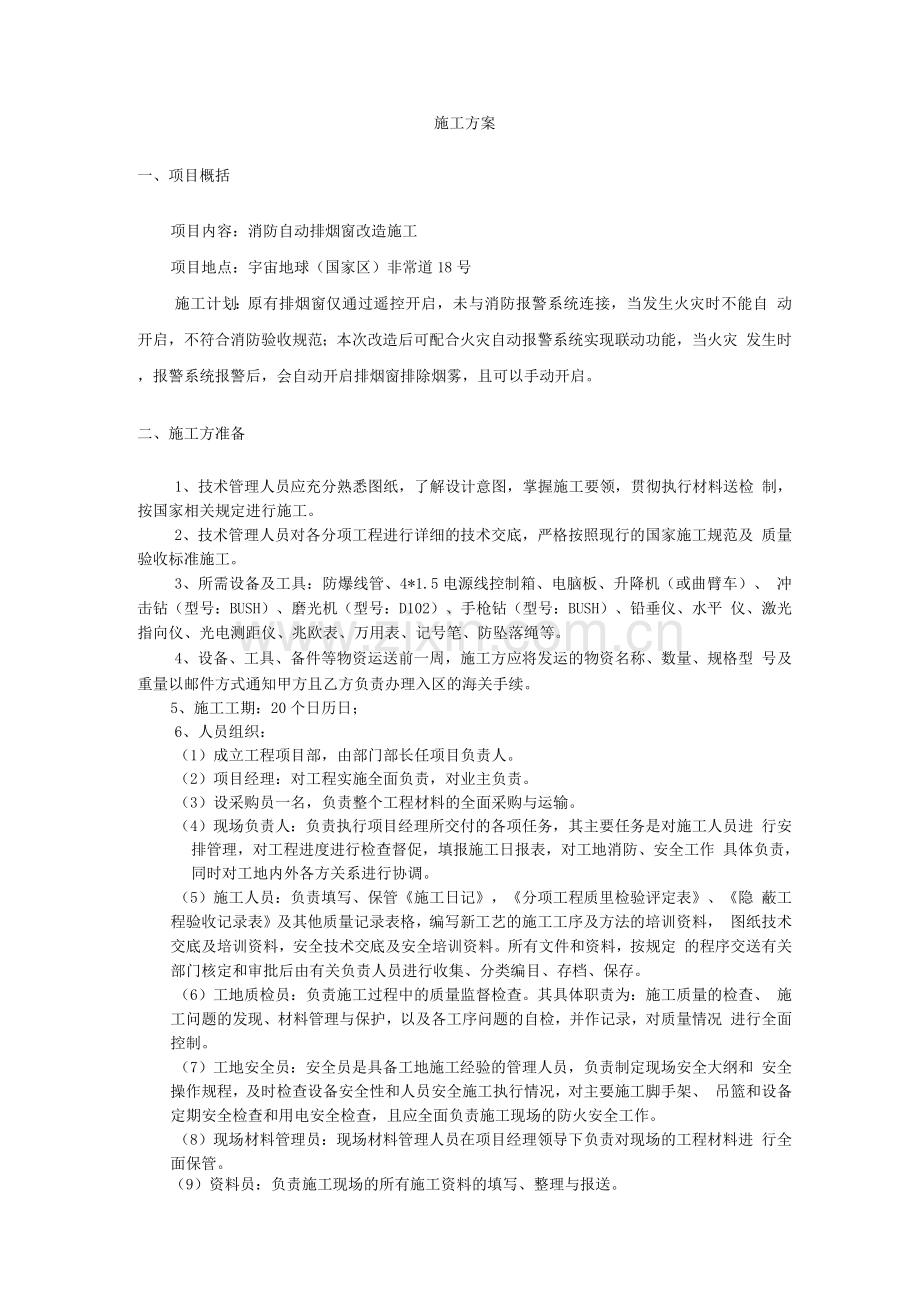

天窗联动施工方案.docx

施工方案
一、项目概括
项目内容：消防自动排烟窗改造施工
项目地点：宇宙地球（国家区）非常道18号
施工计划：原有排烟窗仅通过遥控开启，未与消防报警系统连接，当发生火灾时不能自 动开启，不符合消防验收规范；本次改造后可配合火灾自动报警系统实现联动功能，当火灾 发生时，报警系统报警后，会自动开启排烟窗排除烟雾，且可以手动开启。
二、施工方准备
1、技术管理人员应充分熟悉图纸，了解设计意图，掌握施工要领，贯彻执行材料送检 制，按国家相关规定进行施工。
2、技术管理人员对各分项工程进行详细的技术交底，严格按照现行的国家施工规范及 质量验收标准施工。
3、所需设备及工具：防爆线管、4*1.5电源线控制箱、电脑板、升降机（或曲臂车）、 冲击钻（型号：BUSH）、磨光机（型号：D102）、手枪钻（型号：BUSH）、铅垂仪、水平 仪、激光指向仪、光电测距仪、兆欧表、万用表、记号笔、防坠落绳等。
4、设备、工具、备件等物资运送前一周，施工方应将发运的物资名称、数量、规格型 号及重量以邮件方式通知甲方且乙方负责办理入区的海关手续。
5、施工工期：20个日历日；
6、人员组织：
（1）成立工程项目部，由部门部长任项目负责人。
（2）项目经理：对工程实施全面负责，对业主负责。
（3）设采购员一名，负责整个工程材料的全面采购与运输。
（4）现场负责人：负责执行项目经理所交付的各项任务，其主要任务是对施工人员进 行安排管理，对工程进度进行检查督促，填报施工日报表，对工地消防、安全工作 具体负责，同时对工地内外各方关系进行协调。
（5）施工人员：负责填写、保管《施工日记》，《分项工程质里检验评定表》、《隐 蔽工程验收记录表》及其他质量记录表格，编写新工艺的施工工序及方法的培训资料， 图纸技术交底及培训资料，安全技术交底及安全培训资料。所有文件和资料，按规定 的程序交送有关部门核定和审批后由有关负责人员进行收集、分类编目、存档、保存。
（6）工地质检员：负责施工过程中的质量监督检查。其具体职责为：施工质量的检查、 施工问题的发现、材料管理与保护，以及各工序问题的自检，并作记录，对质量情况 进行全面控制。
（7）工地安全员：安全员是具备工地施工经验的管理人员，负责制定现场安全大纲和 安全操作规程，及时检查设备安全性和人员安全施工执行情况，对主要施工脚手架、 吊篮和设备定期安全检查和用电安全检查，且应全面负责施工现场的防火安全工作。
（8）现场材料管理员：现场材料管理人员在项目经理领导下负责对现场的工程材料进 行全面保管。
（9）资料员：负责施工现场的所有施工资料的填写、整理与报送。
三、施工要求
（1）消防排烟窗的排烟窗体和天窗启动的千斤顶上设置永久性铭牌。
（2）排烟窗安装窗扇位置信号反馈部件。
（3）排烟窗的接线方式采用压线帽压接法，外加接线盒，接线盒必须阻燃。
（4）安装排烟窗执行机构，所有螺栓应有明显的防松动标识，防松动标识应朝向作业 人员方便检查的方向。
（5）启动控制设备装配手动控制开关，安装在保安室，开启装置动作后，排烟窗扇的 开启时间不大于60s （建筑防烟排烟系统技术标准GB51251-2017），报警停止后延时2分钟 可以手动关闭排烟窗。
（6）启动控制设备接收到来自火灾自动报警系统的消防信号后自动启动，开启装置动 作后，排烟窗扇的开启时间不大于60s，报警停止后延时2分钟可以手动关闭排烟窗。
（7）本次工程于排烟窗两侧双向施工。
（8）天窗排烟通风系统须连接到保安室中控系统，实现自动开启。将天窗电源接入消 防电源，与消防联动，增加一套手动控制开关配置到保安室。
（9）出具CAD版本竣工图纸一份，签字盖章版本竣工图纸两份。
（10）施工后，经消防、安全等机构检查，符合国家消防相关要求。
四、排烟窗布局图

五、消防自动排烟窗系统
1、工作原理
（1）火警状态
当发生火灾时，智能控制箱接收该楼宇原有消防中心的消防信号，同时把信号传输给 开窗器，开窗器接收到消防信号后自动开启消防排烟窗，达到通风排烟的目的。也可能当火灾发生时，该楼宇原有消防中心没有给出的火警消防信号，这时可直接敲碎紧急按钮开关面 板上的无伤害玻璃并按下报警按钮，消防控制箱在接收到紧急按钮的报警信号后同样会全部 打开所有的开启窗排烟。如果发生火灾既无外接电源情况下又要实现消防联动功能时，需要 楼宇原有消防中心提供220V消防电源给到消防控制箱，实现消防排烟窗功能，经改造，切 非消防电源后，如达到触发条件，依然可以实现排烟窗的开启。
排烟窗系统触发条件：主厂房屋顶空气采样报警系统打开；手动控制开关；主厂房手 报启动时打开。
（2）日常通风状态
手动控制开关安装在保安室，与智能控制箱相连。可以分别和统一开启/关闭分区内的 排烟窗，从而满足日常通风的要求，并可以任意控制排烟窗的开启角度。
（3）工作原理图
保安室中 膛制

2、消防排烟窗控制系统的优点有:
（1）通过火灾自动报警系统及早进入工作状态;
（2）通过监视系统和紧急情况系统保证可靠的工作性能；
（3）及时稀释烟雾，帮助逃生；
（4）及时排出热量，使建筑保持结构稳定；
（5）随时可以进行功能设置；
（6）亦可以进行日常通风。
3、消防排烟窗系统一般是采用电机进行驱动进行开启关闭，同时结合消防智能控制箱就 可以实现消防应急需求的自动开启和关闭，达到室内消防防火防烟的技术要求，我公司的消 防排烟窗系统同时还具有其他消防排烟窗不具备的自检功能，更加安全和稳定，一般来说如 果系统在平时如果出现故障的话，会及时有指示灯显示，提醒维护人员及时修理维护，以保 证安全。
六、安全保证措施
针对施工现场位于房顶，同时现场具备较好防护条件，并结合实际工作中涉及的工作内 容，制定如下安全措施：
1、对所有施工人员进行入场前的安全教育。
2、所有施工人员进入工地均佩戴安全帽，及相应工种的防护工具。
3、由专门电工负责现场施工的用电，禁止任何的违规用电。
4、由安全员负责监督，杜绝安装工作在非安全区域内施工，禁止非安全区域内的违规 作业，杜绝任何违反安全生产的现象。
5、施工区域拉好警戒区域；
6、施工现场严禁吸烟、禁止携带引火工具等；
7、屋内不准随意堆放易燃物料，如有需要随取随用。
8、确需高空作业的人员必须戴安全帽和安全带，办理相关高空作业审批表，使用升降 机或曲臂车工作，施工时，将所有携带的工具使用防坠落绳进行固定，防止工具、备件等高 空坠落。
9、涉及特种作业：高空作业、临时用电作业。
10、凡在坠落高度基准面在2m以上（含2m ）有可能坠落的在高处进行的作业，均称 为高处作业。
进行高处作业时，注意以下的要求：
1）凡参加高处作业人员必须经医生体检合格，方可进行高处作业。对患有精神病、癫 痫病、高血压、视力和听力严重障碍的人员，一律不准从事高处作业。
2）凡参加高处作业人员，应在开工前进行安全教育，并经考试合格。
3）参加高处作业人员应按规定要求戴好安全帽、扎好安全带，衣着符合高处作业要求， 穿软底鞋，不穿带钉易滑鞋。
七、成品保护措施
1、所有产品在安装完成前摆放定点定位，码放整齐。
2、安装完毕后再去除保护设施。
3、安装调试完成并经双方确认后，将施工区域的安全防护隔离装置拆除、归位。
八、安全环保约定书
一、甲方安全责任
1、开工前甲方负责对乙方进行施工安全技术交底，并应有书面记录或资料。
2、甲方有权要求乙方制定施工安全措施，并在开始施工前报甲方安全管理部门。
3、甲方有权检查、督促乙方执行有关安全生产方面的工作规定，对乙方不符合安全文明施 工的行为进行制止、纠正并发出安全整改通知，直至清退出场。
4、甲方业务负责人负责监控乙方的安全施工工作。
5、甲方负责办理安全作业证许可手续。
6、发生以下情况停工整顿，因停工造成的违约责任由乙方承担：
（1）人身伤亡事故；
（2）发生施工机械、生产主设备严重损坏事故；
（3）发生厂内火灾事故或突发环境事件；
（4）发生违章作业、冒险作业不听劝告的；
（5）施工现场脏、乱、差，不能满足安全和文明施工要求的。
二、乙方应切实履行以下安全/环保责任：
1、乙方操作人员必须接受甲方的安全培训，签署安全技术交底并按交底内容做好安全防护。
2、乙方按照施工危险性，必须配备合格的劳动防护用品、安全用具。
3、加强对施工现场和防护措施的检查和管理，及时纠正违章指挥和违章作业、消除火灾隐 患，对隐患严重的现场或机械、电气设备等，及时告知停工，并提出改进措施，及时整改。
4、乙方安全防护用具的数量和质量必须满足施工需要，乙方对因使用工器具不当所造成的 人员伤害及设备损坏负责。
5、乙方应向甲方提供特殊工种的工人名单（包括电工、焊工、架子工、机械操作工、起重工、 塔吊司机及指挥人员等）、从事特殊工种人员特种作业操作证，保证特种作业人员持证上岗。 乙方所使用的特种设备或机械，必须经国家有关部门检验并符合规范要求。
6、进入施工现场的乙方人员除遵守本单位的安全制度外，还必须遵守甲方安全管理制度， 签署高空作业、临时用电等安全作业许可证。
7、开工前，乙方应组织人员对施工区域、作业环境及使用甲方提供的设施设备、工器具等 进行检查，确认符合安全要求，一经开工，就表示乙方已确认施工现场、作业环境、设施设 备、工器具符合安全要求并处于安全状态。
8、乙方施工人员只能在甲方规定的施工区域内进行施工作业，并装设临时围栏或警告标志， 禁止无关人员进入检维修及施工现场。未经甲方同意，严禁进入甲方其它区域从事与施工作 业无关的作业及其他任何活动。乙方不得擅自使用与施工无关的甲方设施、设备；不得擅自 拆除、变更甲方防护设施及标识。
9、乙方施工过程中应做到工完、料尽、场地清，确保安全文明施工。
10、保证消防通道、疏散通道、安全出畅通。
