绞车房基础施工技术措施方案
第一章 工程概况
为改善矿井提升运输效率，加快生产进度，矿井购置一台SQ-20/22无极绳连续牵引车，计划安装在1154轨道巷，无极绳连续牵引车机头、张紧装置安装在1154轨道巷二采区下部车场双轨巷道内，尾轮安装在内外水仓巷口,为确保无极绳连续牵引车安装施工作业安全及工程质量，特制定本措施。
无极绳连续牵引车布置在轨道同一直线上，平行于轨道布置，布置成与轨道成一定角度，双轨单运输两根钢丝绳同在轨道内侧，绞车采纳双向出绳，实现巷道水平转弯运输。依据巷道转弯角度配置必要的专用弯道护轨装置，达到水平曲线运输之目的。 采纳重锤张紧装置张紧钢丝绳，采纳导向轮分绳，避免钢丝绳咬绳，减少钢丝绳磨损；梭车采纳储绳结构，可减少有运距变化巷道钢丝绳的浪费。
第二章 无极绳连续牵引车基础施工
牵引车基础共3部分，即无极绳牵引车主机基础长2.7m、宽1.85m、深1.2m;五轮张紧装置基础长3.5m、宽0.8m、深0.8m;尾轮支坐基础长1.4m、宽1m、深1.5m。〔后附施工图〕
1.施工牵引车、张紧装置及尾轮基础，以12采区下部车场现有轨道中心线为准。矿井生产科测量人员依据制定要求在现场标定牵引车基础开挖位置，利用风镐开挖基础，如见坚硬地板时，可采纳放小炮的方式挖基础，挖基础的渣当班及时运出井外，确保作业地点质量卫生。
2.浇灌程序：

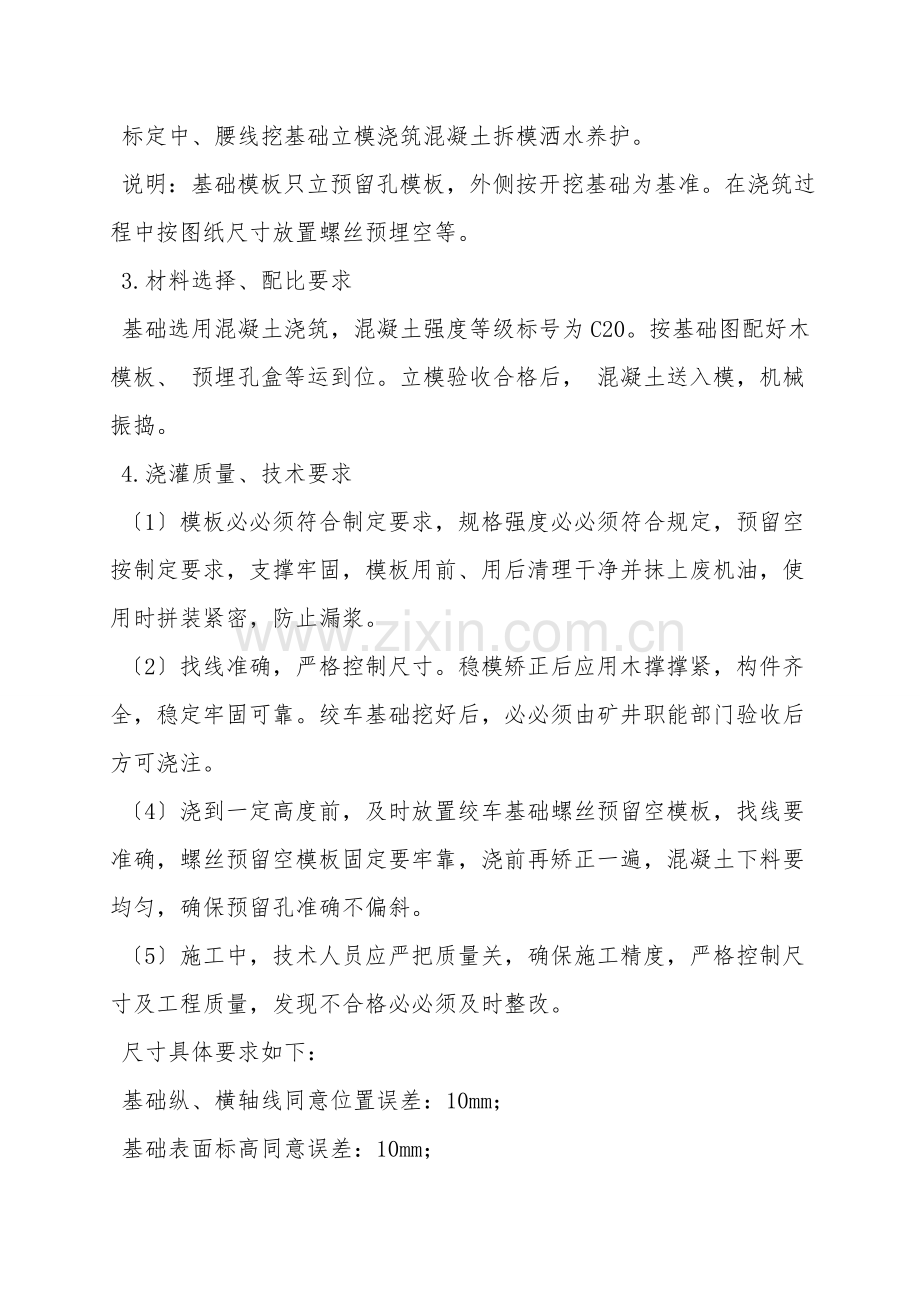

标定中、腰线挖基础立模浇筑混凝土拆模洒水养护。
说明：基础模板只立预留孔模板，外侧按开挖基础为基准。在浇筑过程中按图纸尺寸放置螺丝预埋空等。
3.材料选择、配比要求
基础选用混凝土浇筑，混凝土强度等级标号为C20。按基础图配好木模板、 预埋孔盒等运到位。立模验收合格后， 混凝土送入模，机械振捣。
4.浇灌质量、技术要求
〔1〕模板必必须符合制定要求，规格强度必必须符合规定，预留空按制定要求，支撑牢固，模板用前、用后清理干净并抹上废机油，使用时拼装紧密，防止漏浆。
〔2〕找线准确，严格控制尺寸。稳模矫正后应用木撑撑紧，构件齐全，稳定牢固可靠。绞车基础挖好后，必必须由矿井职能部门验收后方可浇注。
〔4〕浇到一定高度前，及时放置绞车基础螺丝预留空模板，找线要准确，螺丝预留空模板固定要牢靠，浇前再矫正一遍，混凝土下料要均匀，确保预留孔准确不偏斜。
〔5〕施工中，技术人员应严把质量关，确保施工精度，严格控制尺寸及工程质量，发现不合格必必须及时整改。
尺寸具体要求如下：
基础纵、横轴线同意位置误差：10mm；
基础表面标高同意误差：10mm；
基础外形尺寸同意偏差：25mm；
表面平整度：20mm；
地脚螺栓孔位移同意误差：10mm；
地脚螺栓孔深度同意误差：0～+20mm；
〔6〕浇混凝土脱模后，混凝土表面平滑，无蜂窝、麻面现象，符合制定尺寸。
〔7〕浇灌、拆模后14天内进行定期洒水养护，提升混凝土质量。
第三章 设备安装
1.无极绳绞车牵引主机底座就位后操平找正，预埋301100㎜的地脚螺栓8根，然后一次性把无极绳绞车底座基础浇注密实。约24小时后，把无极绳绞车牵引主机吊起，放在底座上，使用连接螺栓把无极绳绞车与底座固定牢固。
2.涨紧器就位后操平找正，预埋20600㎜的地脚螺栓12根，然后一次性把涨紧器基础浇注密实。约24小时后，把涨紧器吊起，使用连接螺栓把无极绳绞车涨紧器固定牢固。
3.尾轮支座就位后操平找正，预埋301000㎜的地脚螺栓8根，然后一次性把涨紧器基础浇注密实。约24小时后，把涨紧器吊起，使用连接螺栓把无极绳绞车尾轮支座固定牢固。
4.设备起吊过程中要有专人随时观察顶板、起吊点、及起吊装置四周的安全状况，每次起吊前由现场负责人把起吊装置再认真检查一遍，确认安全后方可继续起吊，每当起吊不动时，必必须停止起吊，放下起吊设备，查明原因排除故障，禁止死拉硬拽，强行起吊。
5.绞车及开关等设备起吊安装时，利用40T锚链拴挂在起吊点上用手拉葫芦进行起吊，起吊用的锚链必必须完好，锚链必必须使用连接环连接，严禁使用螺栓直接连接或使用开口环连接。
6.起吊时前后10米设警戒，起吊过程中闲杂人员禁止通行。
7.设备起吊悬空时，严禁任何人将身体的任何部位伸入悬吊物的下方。
第四章 安全技术措施
1.施工人进入现场后，吊齐中、腰线检查施工质量，找准施工位置，现场由质量员以上管理人员现场负责，按施工图纸施工，因违章作业造成事故，除追究其责任外，按有关规定赔偿经济损失。
2. 使用风镐作业时，风管必必须使用专用U型卡连接牢固，并用12#铁丝做二次保护。
3.施工底板坚硬地段基础采纳放炮开挖时，在放炮前先将四周的电器设备、电缆、各种水管、风袋用废旧皮带防护或挖槽埋好，确保放炮时不损坏电缆及管路，此项工作必必须由当班负责人现场负责管理，放炮前由当班电工验收合格后方可进行放炮工作。
4.为确保巷道基础施工质量，施工负责人必必须结合煤岩层状况合理布置炮眼及控制好装药量，放小炮，多打眼少装药。
5.认真执行敲帮问顶'工作，必必须强化安全检查，及时处理安全隐患。
5.放炮前，班组长必必须盘点人数，必必须检查作业地点的的瓦斯状况，发现瓦斯异常严禁放炮，现场采纳措施处理好后，方可进行放炮。
6.在放炮过程中，严格执行"一炮三检'"三人连锁'放炮制，警戒由当班副队长〔质量员〕亲自设撤，做好警戒设置工作，在凡是能进入放炮地点的巷道内派专人设置警戒，并确保拐弯巷道距放炮地点不得少于50m，直线巷道不得少于100m。警戒人、警戒绳、警戒牌、一岗三挡缺一不可。做到万无一失。
警戒点布置：在1154二采区下部车场作业点向井底车场方向100m设置1个警戒；二采区永久避险硐室口设置2个警戒；二采区下部轨道上山巷70m设置1个警戒。共设置4个警戒。
7.放炮后必必须工作面进行全面检查，发现问题处理好后及时进行开挖清渣工作。同时作业地点必必须在巷道顶部悬挂便携式瓦斯报警仪。
8. 炮眼封泥必必须用黄土封满，必必须使用水炮泥。联一次放一次，严禁一人联线一人放炮，格执行分联分放，严禁一次性起爆。
9.出现瞎炮时，距瞎炮眼0.3米处另打与瞎炮眼平行的炮眼，现场未处理完的瞎炮，必必须由当班副队长、班长在现场给下一班的副队长、班长交接清楚，包括炮眼深度、角度等。
10.严禁放炮母线与动力线吊挂在一起。做引药时必必须把雷管脚线拧成断路。
11.放完炮后，等炮烟吹散再进入工作面，首先对电缆、各种管路、巷道、进行全面的检查，确认安全后，方可进入工作面作业。
13.作业现场现场电气装置必必须接零接地，手持电动工具必必须有漏电保护器。
14.无极绳绞车牵引主机、涨紧器、尾轮支座就位后，必必须上齐各连接螺栓，连接螺栓扣件齐全、紧固，不得松动。
15.无极绳绞车机械部分安装结束后，必必须完善绞车声光信号，确保绞车声光信号齐全，灵敏可靠。
16.电气设备的安装由当班值班电工负责接线，要求按章作业，杜绝失爆、失保。严格执行"谁停电，谁挂牌，谁送电，谁摘牌'的停送电制度。
17.绞车钢丝绳压绳轮、托绳轮的数量应能满足现场使用要求。钢丝绳跑偏时，应增加压绳轮或调整轨道进行纠偏。
18.无极绳绞车机械部分安装结束后，必必须完善绞车声光信号，确保绞车声光信号齐全，灵敏可靠。
19.绳道轨道质量符合轨道质量标准化的要求。
20.电气开关摆放，应远离可燃物。
21.使用梯子时，必必须放稳扶牢，登高作业必必须佩戴保险带，保险带使用前要检查好，使用时必必须生根牢固，高挂低用。
使用手拉葫芦安全注意事项：
1.使用手拉葫芦起吊前，布置起吊锚杆，锚杆使用规格182500mm。失锚必必须重新打，确保锚固可靠。每个起吊点锚杆数量不少于两根，确保起吊点安全。
2.起吊前要对起吊用的工器具进行检查，手拉葫芦、锚链等必必须完好，然后对顶板进行安全检查，确认安全后方可进行起吊，起吊时要有专人指挥。
3.使用手拉葫芦起吊，必必须使用两只不小于5T的手拉葫芦，起吊时，操作人员要站在安全地点操作，严禁站在起吊点下方或设备可能歪倒打滑的方向。
4.使用手拉葫芦起吊时，手拉葫芦与起吊物之间连接必必须牢固，主链必必须系两道以上，链条之间使用8#铁丝绑扎，防止脱链。
5.起吊移动设备时，必必须使用3只不小于5T手拉葫芦配合作业，首先使用2只手拉葫芦将设备吊起到合适高度，然后使用另外一只手拉葫芦〔用主链栓紧，至少系两道锁牢，链条之间用8#铁丝将主链带牢，防止主链脱落〕将设备拉移至安装位置上方。然后由两人分别控制两只手拉葫芦同步缓慢下方设备至安装位置。
八号井生产科
2021年3月30日
