用钳形电流表测抽油机平衡操作规程
使用钳型电流表测量电动机工作电流是采油工管理抽油机井，推断抽油机运转状况的一项操作技能．通过正确使用钳型电流表，测量电动机各相线在抽油机上下冲程中通过的电流值，可以计算、推断抽油机平衡状况及确定必需要调整的方向、距离和油井生产状况。
一、 准备工作
1、 穿戴劳保用品；
2、 准备工具用具：绝缘手套，数字式钳型电流表一块，试电笔一支，细纱布假设干，计算嚣，记录笔，记录纸等。
二、 操作
1、 检查电流表：电流表应完好无损、数字清楚，钳口清洁，闭合状况合格，电流表必必需有合格证，在有效使用期内。电流表使用前应检查指针是否指在零位，如不在零位应调节表盖上机械零位调节旋钮至零位。
2、 选调档位：将导线垂直居中夹入钳型电流表钳口内；由大到小选择合适挡位，选择挡位时，电流表必必需脱离导线；
3、 测取上、下冲程电流峰值：选择好合适挡位后，开始读取电流峰值：读出A相上冲程电流峰值〔IA上〕相下冲程电流峰值〔IA下〕；用同样方法测出B、C相电流峰值分别为〔IB上〕、〔IB下〕、〔IC上〕、〔IC下〕；
4、 计算电流峰值平均值：利用公式计算出上下冲程电流峰值平均值，
上冲程： I均上=〔IA上+IB上+lc上〕/3

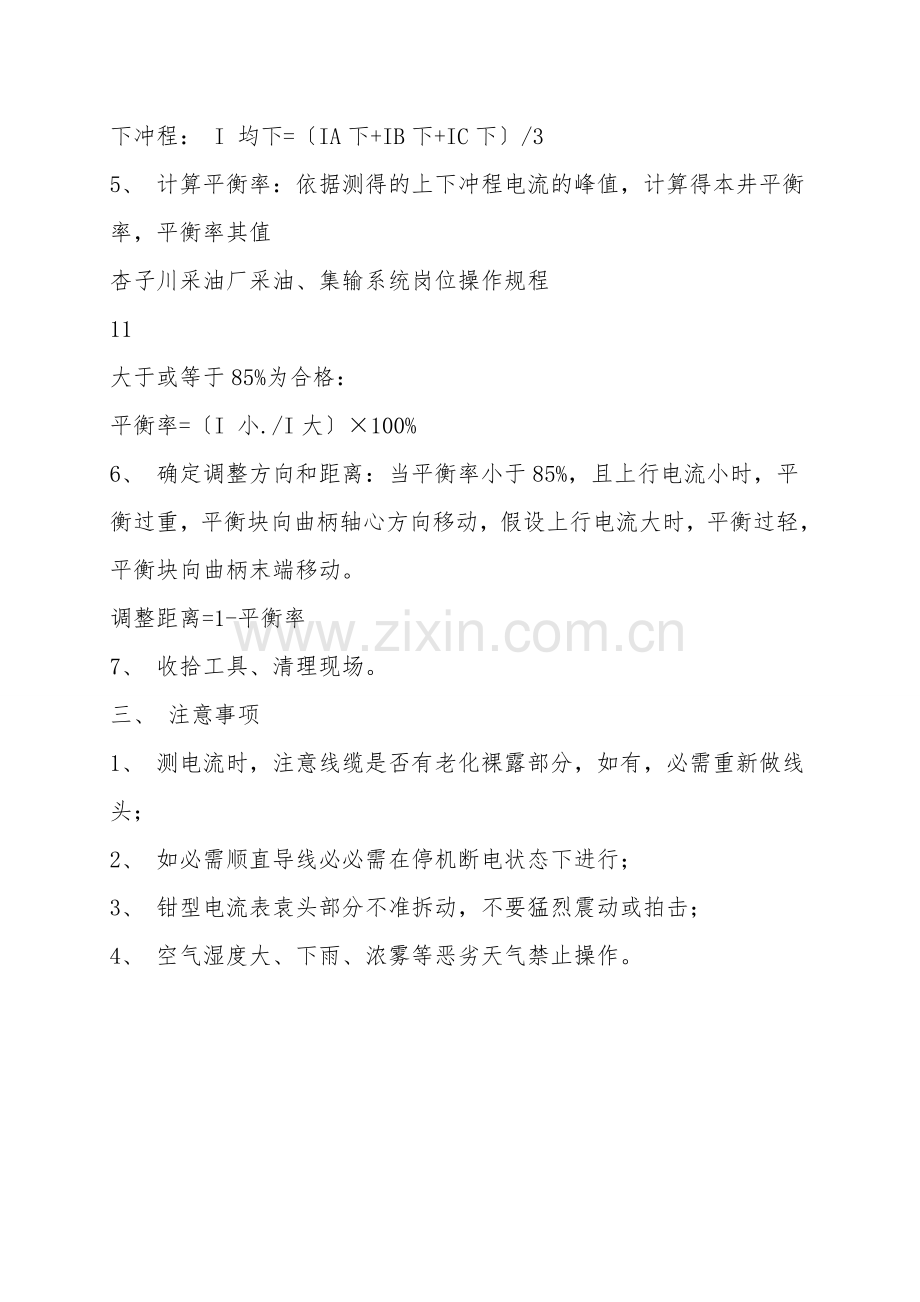

下冲程： I 均下=〔IA下+IB下+IC下〕/3
5、 计算平衡率：依据测得的上下冲程电流的峰值，计算得本井平衡率，平衡率其值
杏子川采油厂采油、集输系统岗位操作规程
11
大于或等于85%为合格：
平衡率=〔I 小./I大〕×100%
6、 确定调整方向和距离：当平衡率小于85%，且上行电流小时，平衡过重，平衡块向曲柄轴心方向移动，假设上行电流大时，平衡过轻，平衡块向曲柄末端移动。
调整距离=1-平衡率
7、 收拾工具、清理现场。
三、 注意事项
1、 测电流时，注意线缆是否有老化裸露部分，如有，必需重新做线头；
2、 如必需顺直导线必必需在停机断电状态下进行；
3、 钳型电流表袁头部分不准拆动，不要猛烈震动或拍击；
4、 空气湿度大、下雨、浓雾等恶劣天气禁止操作。
