冬季施工混凝土测温方案
工程概况：
**新都7#地下车库为单建式人防工程。地下一层，层高8.9m。本工程采用钢筋混凝土框剪结构，基础采用钢筋混凝土独立基础，地基采用天然地基。建筑面积约8489m2 。
测温前的准备：
1、人员准备：
设专人负责测温工作，并于开始测温前组织培训和考试。
2、必备工具的准备：
测温百页箱：规格不小于3mm x 3mm x 4mm，且安装于建筑物10m以外，距地高度约1。5m,通风条件比较好的地方。外表面刷白色油漆。
温度计:测量大气温度和环境温度，采用自动温度记录仪，测原材料温度采用玻璃液体温度计。各种温度计在使用前均应进行校验。
3、测温孔的设置：
(1) 测温孔布置及深度要绘制平面和立面图，各孔按顺序编号，经技术部门批准后实行。
(2) 各类建筑测温孔设置要求：
1) 测温孔的布置一般选在温度变化教大、容易散失热量、构件易遭冻结的部位。
2) 现浇混凝土梁、板、圈梁的测温孔应与梁、板水平方向留置。梁上的测孔每3m长设置1个，每跨至少1个，孔深1/3梁高，圈梁每4m长设置1个，孔深10cm.楼板每15m2设置一个，每间至少设置1个，孔深1/2板厚。
3）现浇混凝土柱在柱头和柱脚各设测温孔1对，与柱面成30o倾斜角.孔深1/2柱端面成30o倾斜角。
4）预制框架现浇柱头，每个柱上端接头设测温孔1个，孔深为1/2混凝土接头高度。每个柱下端接头设1对测温孔，孔深为1/3柱断面长,测孔与柱面成30o倾斜角。
5）现浇钢筋混凝土构造柱，每根柱上、下端各设一个测温孔，孔深10cm，测孔与柱面成30o倾斜角。
6）现浇框架结构的板墙每15m2设孔1个，每道墙至少设1个，孔深10cm.
7）剪力墙结构的板墙（大模板工艺），横墙每条轴线测一块模板，纵墙轴线之间采取梅花型布置。每快板单面设测温孔3个，对角线布置，上、下测孔距大模板上、下边缘3050cm ,孔深10cm。
8）预制大梁的叠合层，每根梁设测孔1个，孔深10cm。
9）现浇阳台挑檐、雨棚及室外楼梯休息平台等零星构件每个设测温孔2个。
10）钢筋独立基础，每个设测孔2个，孔深10cm ；条形基础，每5m长设测孔1个，孔深15cm；箱型基础底板，每20m2设测孔1个，孔深15cm；厚大的底板应在底板的中、下部增设一层或两层测温点，以掌控混凝土的内部温度。
11）室内抹灰工程测温:将温度计置于楼房北面房间，距地面50cm处，每501m2 设1 个。
4、测温人员的责任：
（1）记录大气温度，并报告工地负责人.
（2）测量装饰工程的室内初始温度.
（3）测量砂浆的上墙温度。
（4）混凝土拌和料的温度、混凝土出罐温度、混凝土入模温度。
（5）混凝土养护温度的测量:按要求布置测温孔,绘制测温孔分布图及编号。
按要求测量混凝土养护初始温度、大气温度等。控制混凝土养护的初始温度和时间。

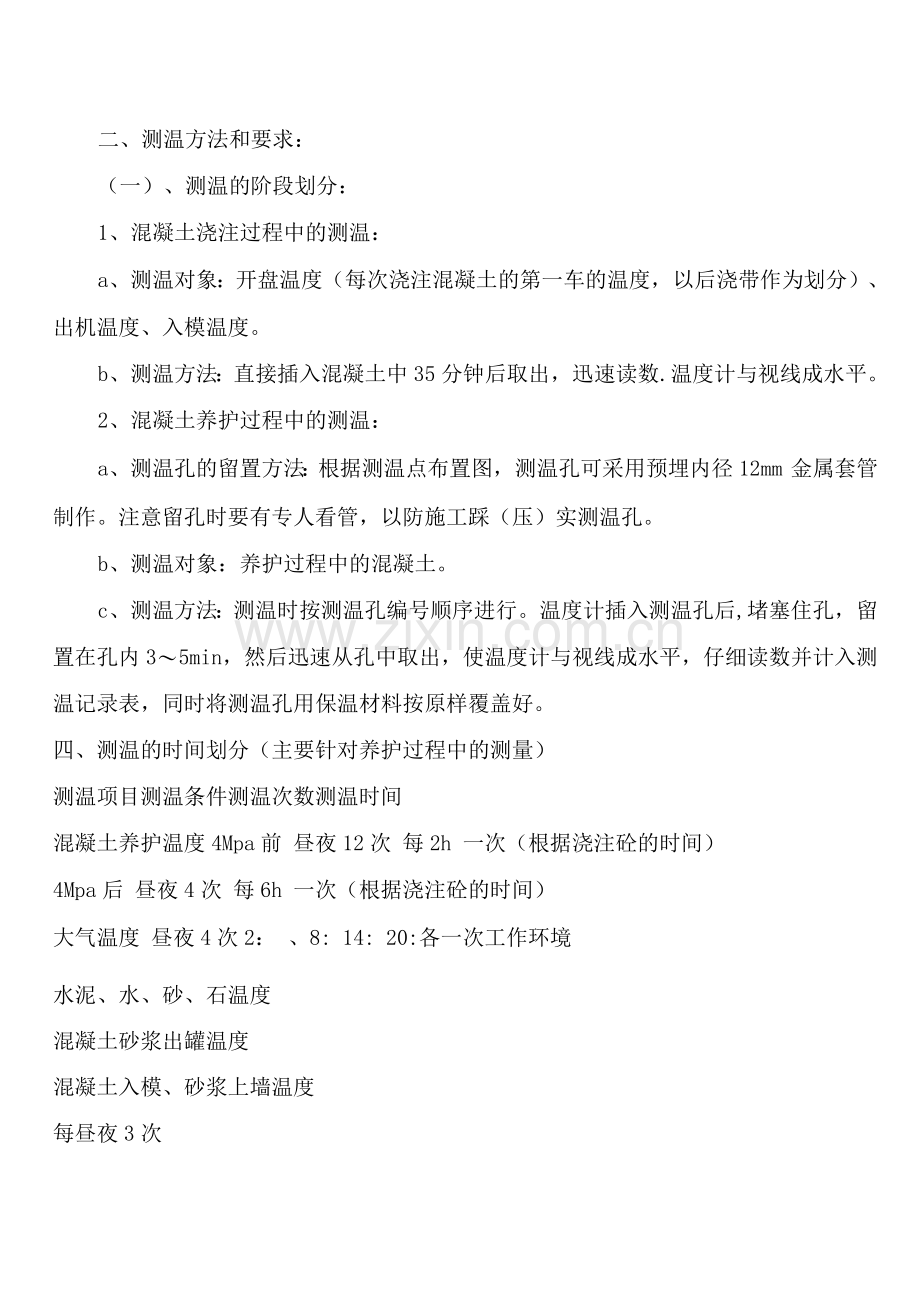

二、测温方法和要求：
（一）、测温的阶段划分：
1、混凝土浇注过程中的测温：
a、测温对象：开盘温度（每次浇注混凝土的第一车的温度，以后浇带作为划分）、出机温度、入模温度。
b、测温方法：直接插入混凝土中35分钟后取出，迅速读数.温度计与视线成水平。
2、混凝土养护过程中的测温：
a、测温孔的留置方法：根据测温点布置图，测温孔可采用预埋内径12mm 金属套管制作。注意留孔时要有专人看管，以防施工踩（压）实测温孔。
b、测温对象：养护过程中的混凝土。
c、测温方法：测温时按测温孔编号顺序进行。温度计插入测温孔后,堵塞住孔，留置在孔内3〜5min，然后迅速从孔中取出，使温度计与视线成水平，仔细读数并计入测温记录表，同时将测温孔用保温材料按原样覆盖好。
四、测温的时间划分（主要针对养护过程中的测量）
测温项目测温条件测温次数测温时间
混凝土养护温度4Mpa前 昼夜12次 每2h 一次（根据浇注砼的时间）
4Mpa后 昼夜4次 每6h 一次（根据浇注砼的时间）
大气温度 昼夜4次2： 、8: 14: 20:各一次工作环境
水泥、水、砂、石温度
混凝土砂浆出罐温度
混凝土入模、砂浆上墙温度
每昼夜3次
每工作班2次
7: 15： 、21： 各一次
上、下午开盘各一次
（五）、测温的结束时间：
混凝土达到临界强度，且拆模后混凝土表面温度与环境温度差＜15°C、混凝土的降温速度不超过5C/h、测温孔的温度和大气温度接近。
（六）、冬期浇注的混凝土在受冻前的抗压强度：
掺有防冻剂的混凝土 ：
a:室外最低气温不低于一15C时不得小于4。0N/mm2
b：室外最低气温不低于-30C时不得小于5.0 N/mm2
此为抗冻临界强度：
所谓抗冻临界强度，是指新浇注的混凝土在受冻前达到一定强度，然后遭受冻结，但当恢复正温养护后混凝土的强度还能继续增长，并28d标养后其后期强度可达设计的混凝土强度标准值的95%以上，其冻结前的初期强度就是混凝土允许受冻的初期强度。
三、测温管理：
1、施工现场管理人员在技术人员的指导下，负责工程的测温、保温、参加外加剂等项领导工作，每天要看测温记录，发现异常及时采取措施并汇报有关领导及技术负责人。例如：当发现混凝土内外温差超过范围温度时应及时在混凝土表面覆盖毛毡进行保温.
2、项目技术人员要每天查询测温、保温、供热等情况和存在的问题，及时向主管领导汇报并协助现场施工管理人员解决冬施疑难问题。
3、施工测温人员在每层或每段停止测温时交一次测温记录，平时发现问题应及时向现场主管人员和技术人员汇报，以便立即采取措施.
4、对拌合物材料和防冻剂温度的测量每工作班部少于3次。
5、对出搅拌机时混凝土拌合物的温度，至少每2h测一次。
6、对灌筑前核振捣完毕的温度，至少2h测一次；如果发现拌合物出机时温度较低，除应加强运输过程的保温工作并力求缩短运距和灌筑时间外，应同时测量浇注前和振捣完毕后的温度，以便决定是否加强保温工作或采取其他措施。
7、养护期间混凝土的测量:在终凝前，低温早强混凝土每4h应进行1次；负温混凝土前三天每昼夜应进行4次，以后每昼夜至少2次（力求爱接近混凝土出现最高核最低温度时测量）.
8、在超过养护期后，混凝土可以在气温发生大变化实抽测。
四、安全措施：
1、测温前，按有关操作规程检查脚手架搭设是否牢固，跳板有无探头板；凡不符合安全要求之处，应及时修理改正，经检查鉴定合格后，方可进行测温操作。
2、距地面3m以上的作业面外侧，必须绑两道牢固的防护栏杆，并设18cm高的挡脚板或绑扎防护网；利用挑出脚手架测温时，必须设1m高防护栏杆。
五、资料：
1、按测温孔留置方法所布置的测温点布置图。
2、测温记录。
