地辐热采暖工程施工方案
一、材料要求
3。1所有进出使用材料，必须具备生产合格证、检验报告方可施工；
3。2埋地管材采用耐热聚乙烯管(PE)De20x2。3,集分水器至水暖井采用(PB) De3。2x2.9;
3.3保温层采用聚苯乙烯保温板，密度2 20Kg/m3；
3。4弹性膨胀膏；
3.5铝箔薄脂纸。
二、作业条件
4。1室内+0.5m线放置完毕；
4.2外墙铝合金门窗安装完毕；
4.3施工现场水电供应齐全；
4.4楼层贯通管道、套管、烟道等下部均用堵漏灵等处理一道。
五、低温地板辐射采暖简解
5.1低温地板辐射采暖的特点
地板采暖以温度不高于60C的热水为热媒，在加热管内循环流动，加热地板，通过地面以辐射和对流的传热方式向室内供热的供暖方式。这一更具人性化的采暖方式，以其舒适、卫生、保健、高效、节能、不占使用面积、使用寿命长等特点，日渐成为时尚、品味生活不可或缺的部分。它是通过埋设在地板下混凝土层中的加热盘管的热水循环把地表温度加热并保持在25C左右，通过辐射，使房间气温达到人体适宜的温度。

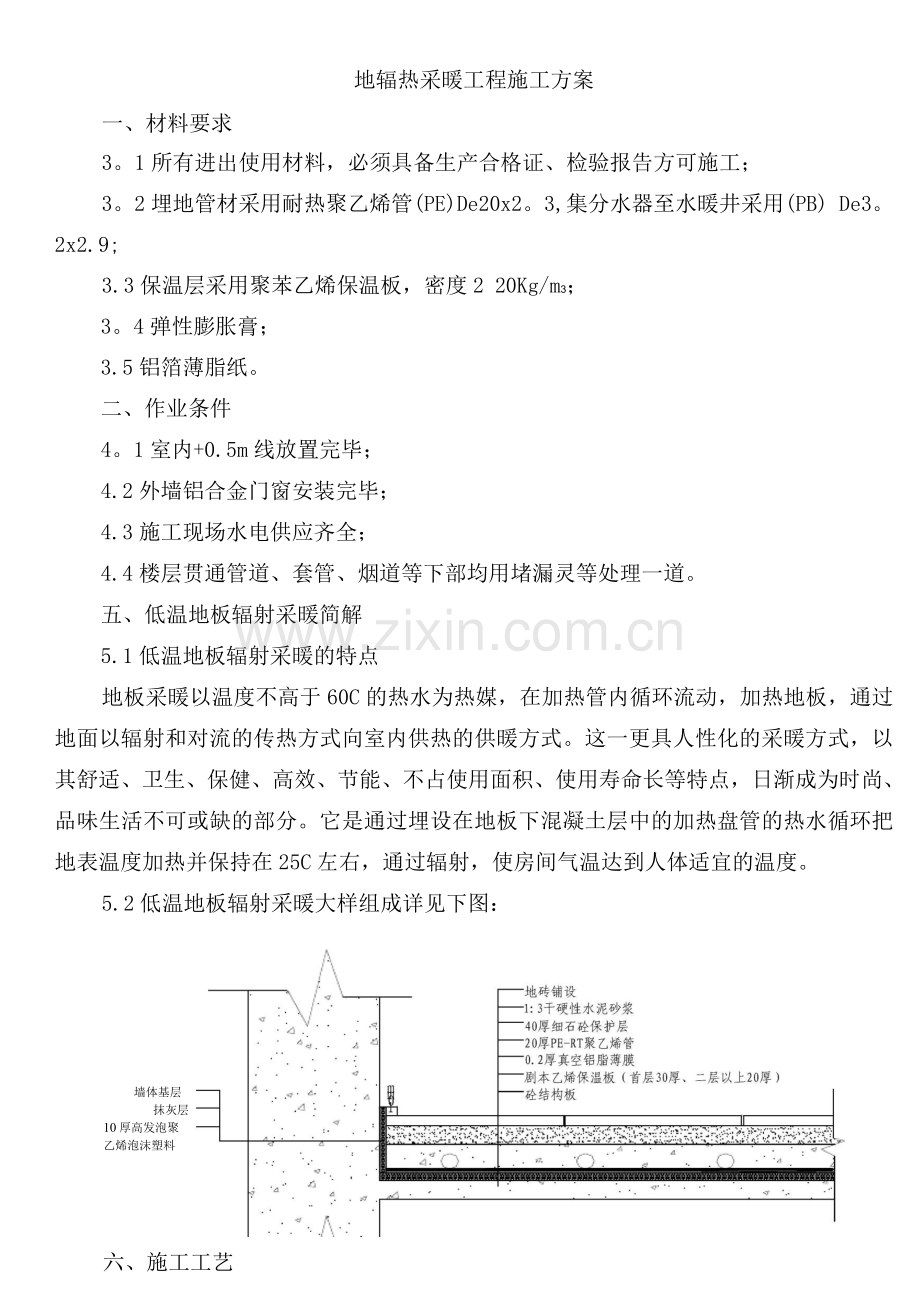

5.2低温地板辐射采暖大样组成详见下图：

墙体基层
抹灰层
10厚高发泡聚
乙烯泡沫塑料

六、施工工艺
6。1工艺流程
基层处理-铺设保温层（苯板、铝箔）-保温带与伸缩缝设置-铺设钢丝网片-铺设PE管-加压测试-安装集、分水器-隐蔽验收-施工混凝土填充层-立（干）管清洗一系统试压一系统调试与运行。
6.2工艺标准
基层处理：基层表面应表面平整，不得有凹凸不平，墙根应清理干净，基层无浮灰、水泥渣.
6.2。2铺设保温层：
1）在平整、干燥、无杂物的地面铺设约2厚度聚苯乙烯泡沫塑料板，错缝排列铺设，相互间接合紧密，铺设平整度达到要求。
6.2。3保温带及伸缩缝的设置：
1 ）保温带的设置:在采暖房间的四周墙根均设保温带，保温带采用10mm厚聚苯乙烯泡沫塑料板设置，保温带设置必须固定，可用粘接剂粘贴在四周墙根，应交圈设置，同时保证保温带设置由保温层上部至面层上部10mm处.待面层完成后，可在保温带上部涂刷密封胶，并压入踢脚内隐蔽或人工切除。
2）按技术规程要求:在各房间门处，边长》6m或面积2 30设置伸缩缝,本工程各房间面积及边长均未大于上述标准，故施工时伸缩缝仅需在过门处留设即可。

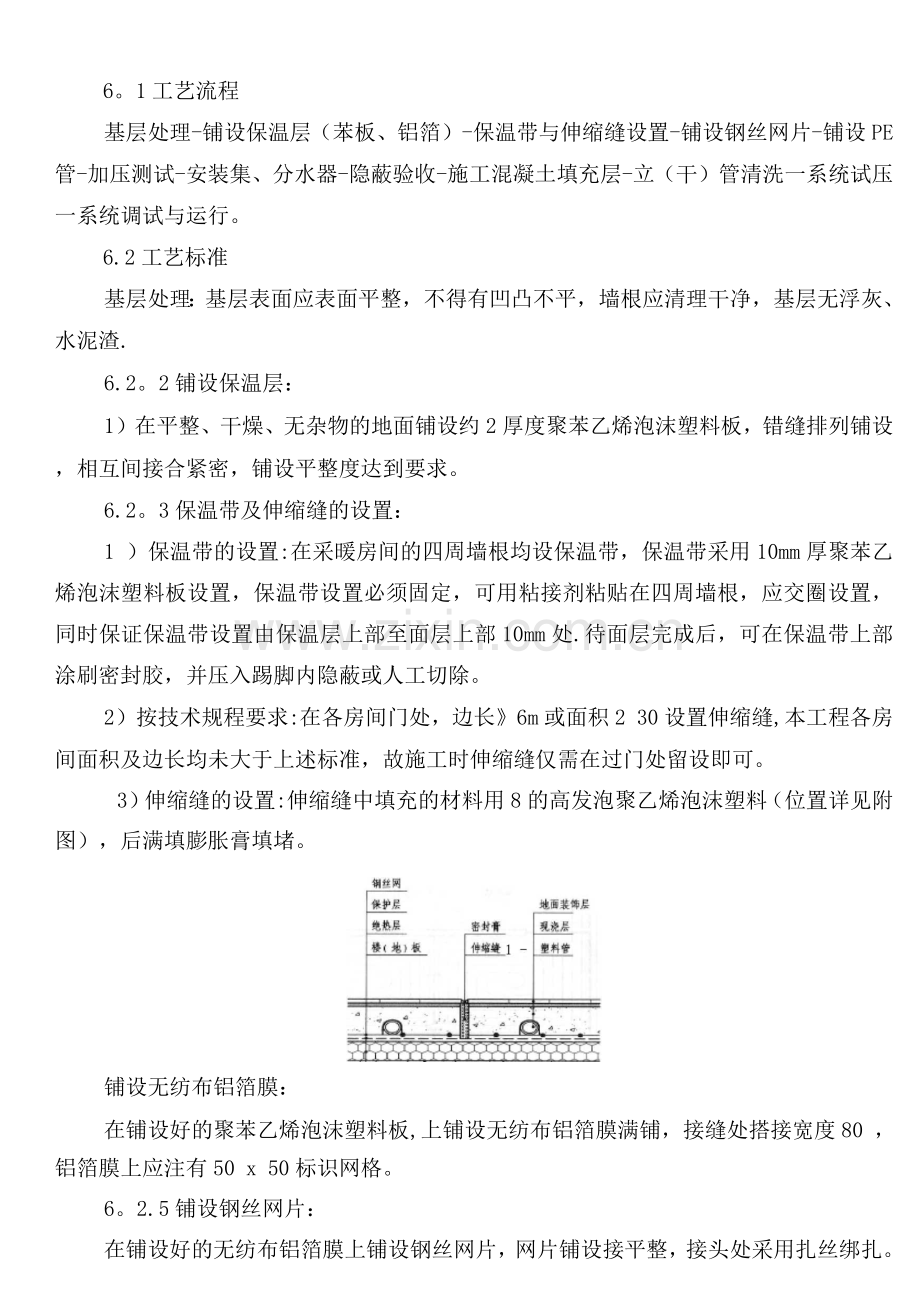

3）伸缩缝的设置:伸缩缝中填充的材料用8的高发泡聚乙烯泡沫塑料（位置详见附图），后满填膨胀膏填堵。

铺设无纺布铝箔膜：
在铺设好的聚苯乙烯泡沫塑料板,上铺设无纺布铝箔膜满铺，接缝处搭接宽度80 ，铝箔膜上应注有50 x 50标识网格。
6。2.5铺设钢丝网片：
在铺设好的无纺布铝箔膜上铺设钢丝网片，网片铺设接平整，接头处采用扎丝绑扎。
6.2。6铺设加热管（按照图纸或设计变更）
1）铺设管道时,可分为3人为一个班组，一人做“跑管”工作，即以手为工具,使整盘的管道沿弯曲方向打开，将管道弯曲时所出现的弯曲应力释放出来，以减少盘管弯曲应力造成已铺设的管道反弹、翘起。另一人为主要施工人员，负责对管道走向、长度、间距、位置，按图进行控制；第三个人为助手，负责固定管路，协助进行其他附件的安装.
2）加热管切割：采用专用工具，切断的管应平整，与管轴线垂直，如果不符合要求会影响管道的连接质量，造成渗漏或通过截面减小.
3）铺设加热管时应做到自然释放，不允许出现扭曲现象，以免管道处于非正常受力状态，影响加热管的使用寿命。加热管安装施工时的环境温度与弯曲半径有关，弯曲半径过小，会造成机械损伤和弯处死折。管道的弯曲半径应控制在10-12D.
4）固定塑料管：用扎带绑扎在绝热层表面铺设的钢丝网片上。加热管弯头两端应设固定卡；加热管固定点的间距，直管段固定点间距宜为0。5 —0.6m,弯曲管段固定间距宜为0.2— 0.3m.
5）管道在分、集水器附近以及局部加热管排列比较密集的部位，当管间距小于1mm时，加热管外部加设PVC波纹套管.加热管出地面至分、集水器下部球阀接之间的明装管段，外部加设PVC套管，套管高出地面装饰面150 — 2mm。加热管出地面至分水器、集水器连接处，弯管部分不宜露出地面装饰层。
6）管道在穿越房间中间设置的伸缩缝时,在管道外加设PVC波纹套管，套管长度不小于2mm （至伸缩缝中均分）.
7）卫生间、厨房、盥洗室应结构降板导致高差，必须注意处理，保证地暖管顺直、不受力、上翘、扭曲等，同时应采取措施保证地暖管子不上翘导致下部保温板不密实,避免上部保护砼浇筑厚松动、裂开；
8）因盥洗室装有地漏，且结构标高较其余房间发生降板，故卫生间门可不做止水墙；
9）地辐热管道铺设时不允许出现接头，必须一侧成型，且管道不得出现死、硬角，确需接头时必须报监理、建设单位确认后，做好登记，并用热熔法连接固定，上部严禁施载。
10）集、分水器安装（采用一体式集、分水器）
错误!根据图纸确定分、集水器位置，分、集水器中心距地面＞ 3，
错误!分、集水器安装前，应经过打压试验，确保分、集水器自身无渗漏.
°，3根据确定尺寸，用68金属膨胀螺栓进行固定，固定必须牢固。
错误!集水器与盘管相接必须用专用管件、专用的卡环、专用工具进行安装。与PE塑料管接触的铜质卡环表面必须镀镍。
11）安装集、分水器时，一般将分水器安装在上，集水器安装在下，分水器安装在集水器之上具体见暖通设计图纸）.
12）考虑上部装修（如固定门下槛等）必须做好标记，避免固定件破坏管道。
6.2。6加压测试。
1）经分、集水器缓慢注水，同时将管道内空气排出。
2）采用手动试压泵缓慢升压，升压时间不得少于15分钟。
3）升压至设计规定的试验压力后（工作压力的1.5倍，且不小于0.6MPa），观察有无漏水现象。稳压60分钟，观察其压力下降，若压降不大于0.05MPa，则认为合格。
4）在再填充层施工过程中管道的压力不得低于0.6Mpa，填充层施工后管道的压力不得低于0.4Mpa。
6。2。8隐蔽验收，进行隐蔽验收必需符合以下要求：
1）绝热层的厚度、材料的物理性及铺设应符合设计要求。
2）加热管的材料、规格及敷设间距、弯曲半径等应符合设计要求，并应可靠固定。填充层内加热管不应有接头。
3）伸缩缝应按设计要求敷设完毕.
4）加热管与分水器、集水器的连接处无渗漏。
5）管道安装允许偏差：
序号
项 目
条件
技术要求
允许偏差
1
绝热层
厚度
20
-
接合
无缝隙
-
2
加热管安装
间距
按设计
+ 10
3
加热管弯曲半径
塑料管
不小于6倍管外径
—5
4
加热管固定间距
直管
不大于6mm
+ 10
弯管
不大于3mm
6。2.9施工细石混凝土填充层
1）地埋盘管经中间验收尤其是水压试验合格、隐蔽验收合格后，方可进行细石混凝土的施工.
2）细石混凝土过程中应保证地暖管水压力在0。6 Mpa状态下，细石混凝土养护过程中应保证地暖管水压力不小于0.4 Mpa，常温下浇筑后48h后方可进行上部作业；同时要求细石混凝土浇筑后养护21天后方可进行打压试验。
3）房间面积＞30 （或边长＞6M）和盘管穿越过门洞处、与墙、柱交接处，应设置8mm〜10mm的膨胀缝，膨胀缝采用高发泡聚苯板。
4）细石混凝土标号为C15,细石粒径不大于12mm.手工铺平、压实混凝土。人工找平，表面做拉毛面，施工人员穿平底软鞋，采用平头铁楸.但应注意由于卫生间在地暖面层施工完成后需补做一道1。5厚防水涂膜，故卫生间地暖砼垫层
施工时，面层应收光、压光，同时注意平面与四周立墙交接处应顺平连接密实.
地暖砼面层施工时，特别注意在卫生间门入处靠卫生间一侧内侧，由于卫生间本身较其余室内地坪低20mm左右，故施工时该处（卫生间门内侧）直接做成约20mm高作用直阳角台，以防止卫生间水流入其余房间。
5）细石混凝土施工时，必须作好产品保护，严禁踩踏、重压已铺设好的管路，搞好养护工作。运送细石混凝土的手推车必须在垫有板材的盘管上行驶（板材上不允许有钉子等尖锐物品），确保盘管不受任何外力尤其是锐利的碰撞造成破坏。
6）细石混凝土施工时，环境温度不得低于5°C，并保持大于3日。
7）管道冲洗:管道冲洗应在分、集水器以外主供回水管道冲洗合格后，再进行室内供暖系统的冲洗.管道冲洗干净后与分、集水器连接；
6.2。10系统试压
1）立（干）管集、分水器连接完成，混凝土填充层施工21天后，进行系统试压。
2）系统试压为工作压力的1。5倍，且不小于0。6MPa，稳压60分钟，观察其压力下降，若压降不大于0.05 MPa，则认为合格。
3）在有冻结可能的情况下试压时，试压完后应及时将管道内的水吹干净。
6.2。11系统调试与运行
1）地面供热系统未经调试，严禁运行。
2）系统运行调试，应在具备正常供热的条件下进行，并且应有建设单位配合。
3）供暖系统的初运行应在施工完毕的第一个采暖季前完成，且应在混凝土填充曾养护期满后进行。
4）系统供暖的试运行应在现浇层施工完成至少21天后进行。初次供暖时，热水升温应平缓，供水温度应控制在比当时环境温度高10C左右且不超过25C，在这个温度下连续运行48小时；以后每个24h水温升高3C，直至达到设计供回水温度.在此温度下应对每组分、集水连接的加热管逐路进行调节，直至温度均匀达到设计要求。
七、安全生产及成品保护

1）各类塑料管、绝热材料，不得直接接触明火。
2）塑料管严禁攀踏、用作支或借作它用
3）进入施工现场的人员应着软底鞋，不得穿着铁掌鞋踩踏塑料管。除施工专用工具外，不得有其它铁器进场。
4）地板辐射供暖系统的安装工程，不宜与其它施工作业同时交叉进行.混凝土现浇层的浇捣和养护过程中，不得进行踩踏。
5）在混凝土现浇层养护期满后，敷设塑料管的地面，应设置明显标志，加以妥善保护，不得在地面上运行重载荷或放置高温物体。
6）施工完成的地板辐射供暖地面严禁大力敲打、冲击。不得在地面上开孔、剔凿或楔入任何物件。
