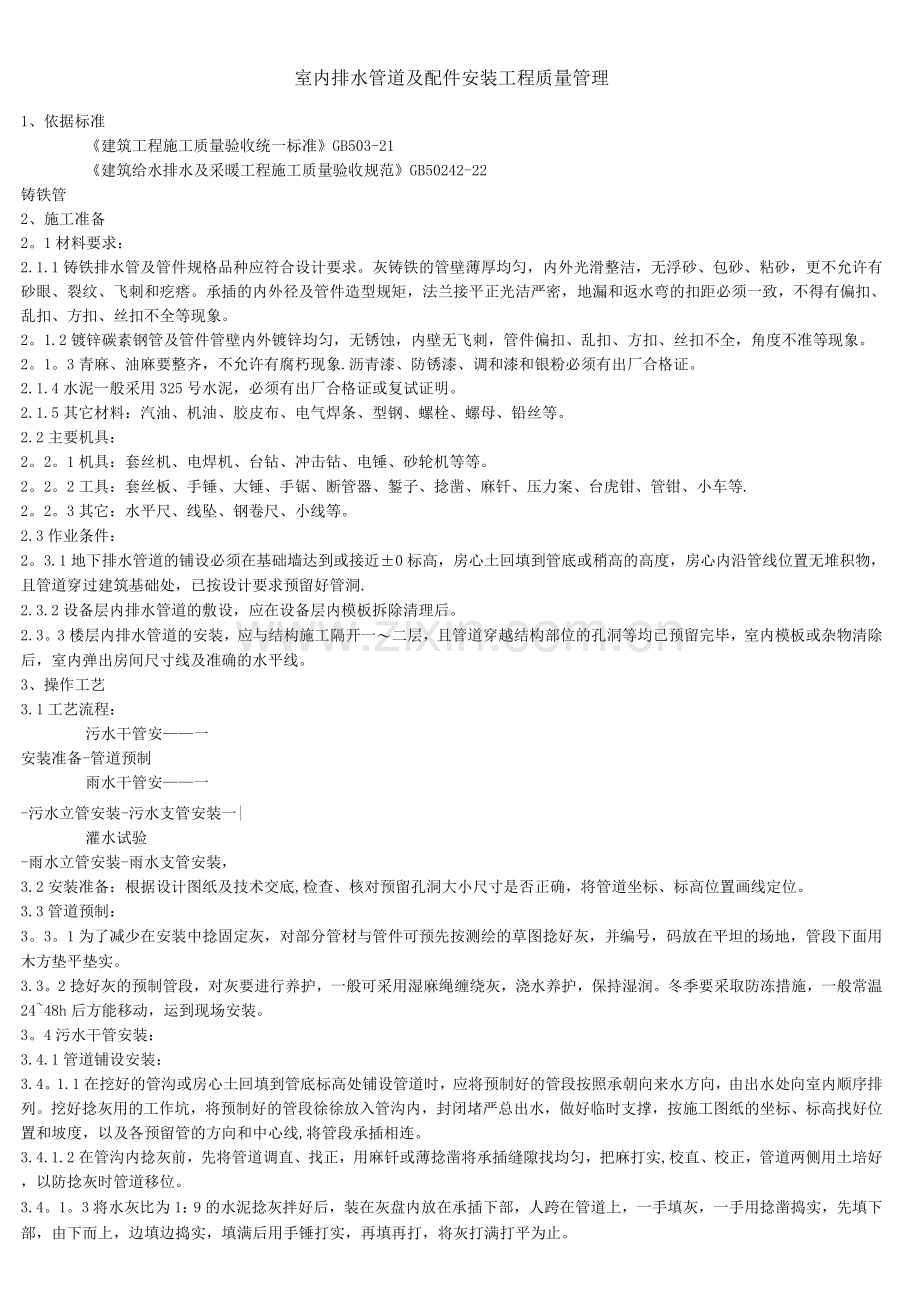

室内排水管道及配件安装工程质量管理
1、依据标准
《建筑工程施工质量验收统一标准》GB503-21
《建筑给水排水及采暖工程施工质量验收规范》GB50242-22
铸铁管
2、施工准备
2。1材料要求：
2.1.1铸铁排水管及管件规格品种应符合设计要求。灰铸铁的管壁薄厚均匀，内外光滑整洁，无浮砂、包砂、粘砂，更不允许有砂眼、裂纹、飞刺和疙瘩。承插的内外径及管件造型规矩，法兰接平正光洁严密，地漏和返水弯的扣距必须一致，不得有偏扣、乱扣、方扣、丝扣不全等现象。
2。1.2镀锌碳素钢管及管件管壁内外镀锌均匀，无锈蚀，内壁无飞刺，管件偏扣、乱扣、方扣、丝扣不全，角度不准等现象。
2。1。3青麻、油麻要整齐，不允许有腐朽现象.沥青漆、防锈漆、调和漆和银粉必须有出厂合格证。
2.1.4水泥一般采用325号水泥，必须有出厂合格证或复试证明。
2.1.5其它材料：汽油、机油、胶皮布、电气焊条、型钢、螺栓、螺母、铅丝等。
2.2主要机具：
2。2。1机具：套丝机、电焊机、台钻、冲击钻、电锤、砂轮机等等。
2。2。2工具：套丝板、手锤、大锤、手锯、断管器、錾子、捻凿、麻钎、压力案、台虎钳、管钳、小车等.
2。2。3其它：水平尺、线坠、钢卷尺、小线等。
2.3作业条件：
2。3.1地下排水管道的铺设必须在基础墙达到或接近±0标高，房心土回填到管底或稍高的高度，房心内沿管线位置无堆积物，且管道穿过建筑基础处，已按设计要求预留好管洞.
2.3.2设备层内排水管道的敷设，应在设备层内模板拆除清理后。
2.3。3楼层内排水管道的安装，应与结构施工隔开一〜二层，且管道穿越结构部位的孔洞等均已预留完毕，室内模板或杂物清除后，室内弹出房间尺寸线及准确的水平线。
3、操作工艺
3.1工艺流程：
污水干管安——一
安装准备-管道预制
雨水干管安——一
-污水立管安装-污水支管安装一|
灌水试验
-雨水立管安装-雨水支管安装，
3.2安装准备：根据设计图纸及技术交底,检查、核对预留孔洞大小尺寸是否正确，将管道坐标、标高位置画线定位。
3.3管道预制：
3。3。1为了减少在安装中捻固定灰，对部分管材与管件可预先按测绘的草图捻好灰，并编号，码放在平坦的场地，管段下面用木方垫平垫实。
3.3。2捻好灰的预制管段，对灰要进行养护，一般可采用湿麻绳缠绕灰，浇水养护，保持湿润。冬季要采取防冻措施，一般常温24~48h后方能移动，运到现场安装。
3。4污水干管安装：
3.4.1管道铺设安装：
3.4。1.1在挖好的管沟或房心土回填到管底标高处铺设管道时，应将预制好的管段按照承朝向来水方向，由出水处向室内顺序排列。挖好捻灰用的工作坑，将预制好的管段徐徐放入管沟内，封闭堵严总出水，做好临时支撑，按施工图纸的坐标、标高找好位置和坡度，以及各预留管的方向和中心线,将管段承插相连。
3.4.1.2在管沟内捻灰前，先将管道调直、找正，用麻钎或薄捻凿将承插缝隙找均匀，把麻打实,校直、校正，管道两侧用土培好，以防捻灰时管道移位。
3.4。1。3将水灰比为1：9的水泥捻灰拌好后，装在灰盘内放在承插下部，人跨在管道上，一手填灰，一手用捻凿捣实，先填下部，由下而上，边填边捣实，填满后用手锤打实，再填再打，将灰打满打平为止。
3。4.1.4捻好的灰，用湿麻绳缠好养护或回填湿润细土掩盖养护.
3。4.1.5管道铺设捻好灰后，再将立管及首层卫生洁具的排水预留管，按室内地平线、坐标位置及轴线找好尺寸，接至规定高度，将预留管装上临时丝堵。
3.4。1.6按照施工图对铺设好的管道坐标、标高及预留管尺寸进行自检，确认准确无误后即可从预留管处灌水做闭水试验，水满后观察水位不下降,各接及管道无渗漏，经有关人员进行检查,并填写隐蔽工程验收记录，办理隐蔽工程验收手续。
3。4。1。7管道系统经隐蔽验收合格后，临时封堵各预留管，配合土建填堵孔、洞，按规定回填土。
3. 4. 2托、吊管道安装：
3。4。2.1安装在管道设备层内的铸铁排水干管可根据设计要求做托、吊或砌砖墩架设。
3。4.2。2安装托、吊干管要先搭设架子，将托架按设计坡度栽好或栽好吊卡，量准吊棍尺寸，将预制好的管道托、吊牢固，并将立管预留位置及首层卫生洁具的排水预留管，按室内地平线、坐标位置及轴线找好尺寸，接至规定高度，将预留管装上临时丝堵。
3. 4. 2. 3托、吊排水干管在吊顶内者，需做闭水试验，按隐蔽工程项目办理隐检手续.
3. 5污水立管安装：
3. 5。1根据施工图校对预留管洞尺寸有无差错，如系预制混凝土楼板则需剔凿楼板洞,应按位置画好标记，对准标记剔凿。如需断筋，必须征得土建施工队有关人员同意，按规定要求处理。
3。5. 2立管检查设置按设计要求。如排水支管设在吊顶内，应在每层立管上均装立管检查，以便作灌水试验。
3.5。3安装立管应二人上下配合，一人在上一层楼板上，由管洞内投下一个绳头，下面一人将预制好的立管上半部拴牢，上拉下托将立管下部插插入下层管承内.
3. 5.4立管插入承后，下层的人把甩及立管检查方向找正，上层的人用木楔将管在楼板洞处临时卡牢，打麻、吊直、捻灰。复查立管垂直度，将立管临时固定牢固。
3.5。5立管安装完毕后，配合土建用不低于楼板标号的混凝土将洞灌满堵实，并拆除临时支架。如系高层建筑或管道井内，应按照设计要求用型钢做固定支架。

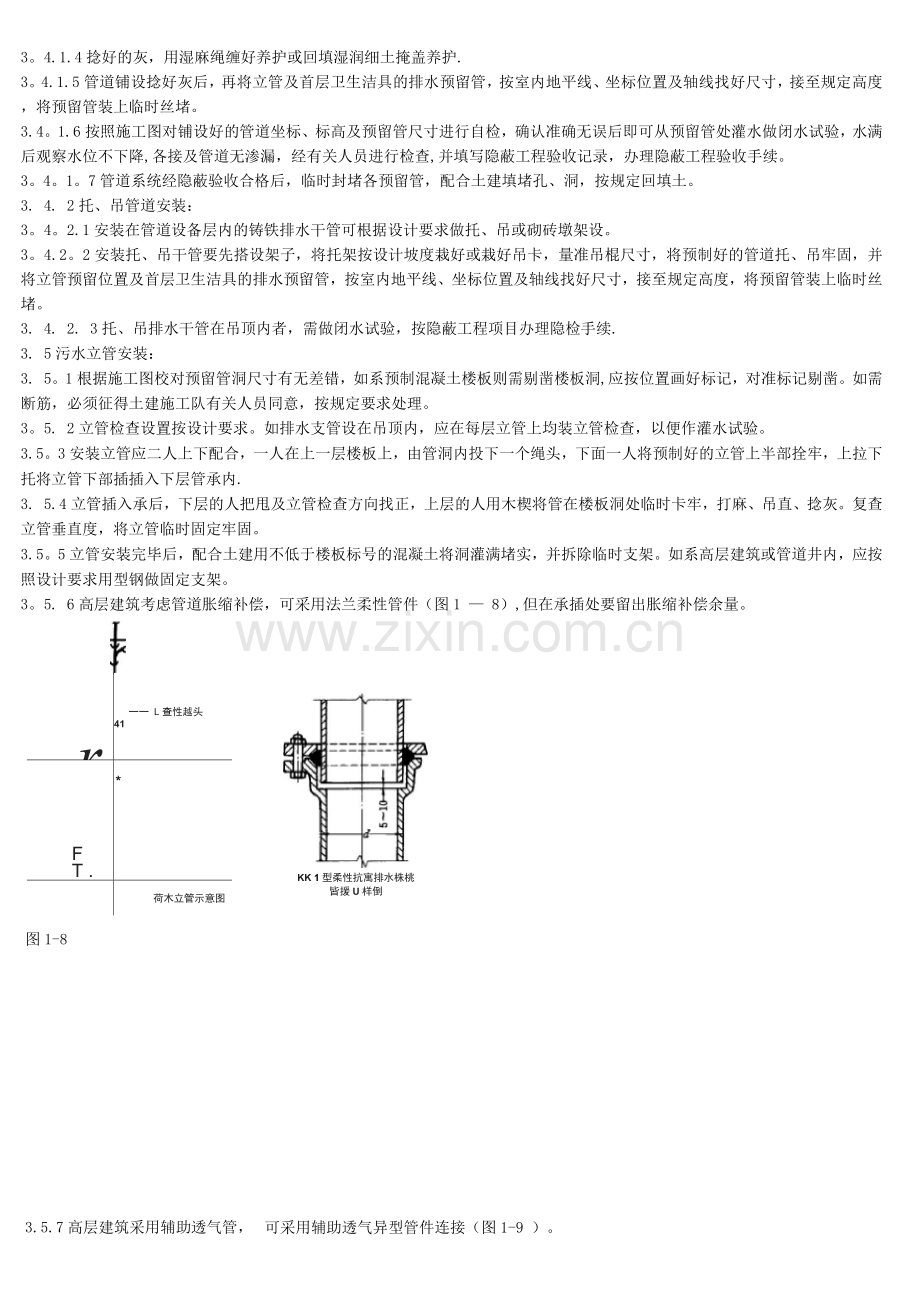

3。5. 6高层建筑考虑管道胀缩补偿，可采用法兰柔性管件（图1 — 8）,但在承插处要留出胀缩补偿余量。

一一 L查性越头
r
|—1
41
F
T .
*

荷木立管示意图

图1-8
KK 1型柔性抗寓排水株桃
皆援U样倒
3.5.7高层建筑采用辅助透气管，
可采用辅助透气异型管件连接（图1-9 ）。

U型透虹It
底层
—-我木立世
丑生清R上雄
150 m tn
H形遗，管
U 雅 ift/lff
图1-9
3.6污水支管安装：
3.6.1支管安装应先搭好架子，并将托架按坡度栽好，或栽好吊卡，量准吊棍尺寸，将预制好的管道托到架子上，再将支管插入立管预留的承内，将支管预留尺寸找准，并固定好支管，然后打麻、捻灰.
3。6.2支管设在吊顶内，末端有清扫者，应将管接至上层地面上，便于清掏.
3.6。3支管安装完后，可将卫生洁具或设备的预留管安装到位，找准尺寸并配合土建将楼板孔洞堵严，预留管装上临时丝堵。
3。7雨水管道安装：
3。7.1内排水雨水管安装，管材必须考虑承压能力按设计要求选择.
3。7。2高层建筑内排雨水管可采用稀土铸铁排水管，管材承压可达到0.8MPa以上。管材长度可根据楼层高度，每层只需一根管，捻一个水泥灰。
3.7。3选用铸铁排水管安装，其安装方法同上述室内排水管道安装。
3.7.4雨水漏斗的连接管应固定在屋面承重结构上.雨水漏斗边缘与屋面相接处应严密不漏。
3。7。5雨水管道安装后,应做灌水试验，高度必须到每根立管最上部的雨水漏斗。
4、质量标准
室内排水管道及配件安装工程质量检验标准
项
序
检查项目
允许偏差或允许值
（mm ）
检查方法
主控项目
1
排水管道灌水试验
第5.2。1条
观察检查
2
生活污水铸铁管，塑料管坡度
第 5。 2。 2、 5。 2。 3
条
水平尺、拉线尺量检查
3
排水塑料管安装伸缩节
第5。 2。 4条
观察检查
4
排水立管及水平干管通球试验
第5。 2。 5条
观察及通球检查
—
般
项目
1
生活污水管道上设检查和清扫
第 5.2.6、5。2。7 条
尺量检查
2
金属和塑料管支、吊架安装
第 5.2。8、5。2.9 条
观察和尺量检查
3
排水通汽管安装
第5。 2。 10条
观察检查
4
医院污水和饮食业工艺排水
第 5.2。11、5。2。12
条
观察和尺量检查
5
室内排水管道安装
第 5。2。13、5.2.14、
5.2.15 条
观察和尺量检查
6
排水管安装允许偏差
坐 标
15mm
用水准仪、拉线和尺量检查
标 高
± 15mm
横管纵
横方向弯曲
铸铁管
每lm
> 1mm
全长（25m以上）
> 25mmlmm
钢管
每lm
管径<1mm
管径〉lOOmm
1. 5 mm
全长（25m以上）
管径<1mm
> 25mm
管径〉1mm
> 38mm
塑料管
每lm
1。5 mm
全长（25m以上）
> 38mm
钢筋混凝土管
每lm
3 mm
全长（25m以L）
> 75mm
立管垂
直度
铸铁管
每lm
3mm
吊线和尺量检查
全长（5m以上）
> 15mm
钢管
每lm
3 mm
全长（5m以上）
> lOmm
塑料管
每lm
3 mm
全长（5m以上）
> 15mm
5、成品保护
5.1预留管的临时丝堵不得随意打开，以防掉进杂物造成管道堵塞。
5.2在回填房心土时，对已铺设好的管道上部要先用细土覆盖，并逐层夯实，不许在管道上部用蛤蟆夯等机械夯土.
5.3预制好的管道要码放整齐，垫平、垫牢、不许用脚踩或物压，也不得双层平放。
5。4不许在安装好的托、吊管道上搭设架子或拴吊物品，竖井内管道在每层楼板处要做型钢支架固定。
5。5冬季施工捻灰必须采取防冻措施。
6、应注意的质量问题
6.1立、支管距墙过远、过近，半明半暗，造成减少使用面积，维修施工不便。主要是管道安装定位不当或墙体移位。
6。2排水管的插倾斜，造成灰漏水，原因是预留方向不准,灰缝隙不均匀。
6.3地漏安装过高或过低，影响使用.要求根据水平线找准地坪，量准尺寸.
6.4立管检查渗、漏水。检查堵盖必须加垫，以防渗漏。
6。5卫生洁具的排水管预留距地偏高或偏低。原因是标高没找准，或下料量尺有误。
6.6排水管道坡度过小或倒坡，均影响使用效果，各种管道坡度必须按设计要求找准，如设计无要求时，可参照表5 — 9的要求进行安装。
表1-9
序号
管径（mm ）
坡度
标准坡度
最小坡度
1
50
0.035
0.025
2
75
0.025
0.015
3
1
0.020
0。012
4
125
0.015
0。010
5
150
0.010
0。7
6
2
0。8
0。5

生活污水管道的坡度
6.7排水管道穿墙、穿基础时应按图1-10安装。排出管与立管的连接宜采用两个45°弯头或弯曲半径不小于4倍管径的90°弯头，否则管道容易堵塞。
7、应具备的质量记录
7.1材料出厂合格证及进场验收记录。
7。2排水横干管预检记录。
7.3排水立管预检记录。
7。4排水支管预检记录.
7。5排水管道灌水记录。
7.6排水管道隐蔽检查记录。
7.7排水系统通水记录。
7。8排水立管、横干管通球记录。
7。9卫生器具通水记录。
7。10雨水管道预检记录。
7.11预埋雨水管道试压记录。
7.12雨水管道隐蔽检查记录。
7.13系统灌水记录。
卫生设苗或排水植管
情扫咬立管
下木时用精土单充
穿过地下室清壁排出管
用于•鞘旅暴础排出皆
H由波甘焉定，
i也底号电土麋
的内库斯角
平面
周于在济基删排出情
排出
管直
径
（DN）
50〜
1
125~150
2〜
250
孔洞
A尺
寸
孔洞
A穿
砖墙
3
X
3
240
X
240
4 x
4
360 x
360
5 X
5
490 X
490

规格表

说明：用于有地下水地区时，基础面的防水措施与构筑物的墙面防水措施相同。
图 1-10
塑料管
2、施工准备
2。1材料要求：
2.1. 管材为硬质聚氯乙烯（UPVC）。所用粘接剂应是同一厂家配套产品，应与卫生洁具连接相适宜，并有产品合格证及说明书。
2.1. 2管材内外表层应光滑，无气泡、裂纹，管壁薄厚均匀，色泽一致。直管段挠度不大于1%。管件造型应规矩、光滑，无毛刺。承应有梢度，并与插配套。
2.1. 其它材料:粘接剂、型钢、圆钢、卡件、螺栓、螺母、肥皂等。
2.2主要机具：
2。2.1手电钻、冲击钻、手锯、铣器、钢刮板、活扳手、手锤、水平尺、套丝板、毛刷、棉布、线坠等。
2。3作业条件：
2。3.1埋设管道，应挖好槽沟，槽沟要平直，必须有坡度，沟底夯实。
2.3. 暗装管道（包括设备层、竖井、吊顶内的管道）首先应核对各种管道的标高、坐标的排列有无矛盾.预留孔洞预埋件已配合完成。土建模板已拆除，操作场地清理干净，安装高度超过3.5m应搭好架子。
2.3. 室内明装管道要与结构进度相隔二层的条件下进行安装。室内地平线应弹好，初装修抹灰工程已完成。安装场地无障碍物。
3、操作工艺
3。1工艺流程：
安装准备T预制加工T干管安装T立管安装T支管安装T卡件固定T封堵洞T闭水试验T通水试验.
3.2预制加工：根据图纸要求并结合实际情况，按预留位置测量尺寸，绘制加工草图。根据草图量好管道尺寸，进行断管.断要平齐，用铣刀或刮刀除掉断内外飞刺，外棱铣出15°角.粘接前应对承插先插入试验，不得全部插入，一般为承的3/4深度。试插合格后，用棉布将承插需粘接部位的水分、灰尘擦拭干净。如有油污需用丙酮除掉。用毛刷涂抹粘接剂，先涂抹承后涂抹插，随即用力垂直插入，插入粘接时将插中稍作转动，以利粘接剂分布均匀，约30s至1min即可粘接牢固。粘牢后立即将溢出的粘接剂擦拭干净。多粘连时应注意预留方向。
3.3干管安装：首先根据设计图纸要求的坐标、标高预留槽洞或预埋套管。埋入地下时,按设计坐标、标高、坡向、坡度开挖槽沟并夯实。采用托吊管安装时应按设计坐标、标高、坡向做好托、吊架。施工条件具备时,将预制加工好的管段，按编号运至安装部位进行安装。各管段粘连时也必须按粘接工艺依次进行。全部粘连后，管道要直，坡度均匀，各预留位置准确。安装立管需装伸缩节,伸缩节上沿距地坪或蹲便台70~1mm.干管安装完后应做闭水试验，出用充气橡胶堵封闭，达到不渗潜漏，水位不下降为合格。地下埋设管道应先用细砂回填至管上皮1mm，上覆过筛土，夯实时勿碰损管道。托吊管粘牢后再按水流方向找坡度。最后将预留封严和堵洞。
3。4立管安装：首先按设计坐标要求，将洞预留或后剔，洞尺寸不得过大，更不可损伤受力钢筋.安装前清理场地，根据需要支搭操作平台.将已预制好的立管运到安装部位。首先清理已预留的伸缩节，将已预制好的立管运到安装部位。首先清理已预留的伸缩节,将锁母拧下，取出U型橡胶圈，清理杂物。复查上层洞是否合适。立管插入端应先划好插入长度标记，然后涂上肥皂液，套上锁母及U型橡胶圈。安装时先将立管上端伸入上一层洞内，垂直用力插入至标记为止（一般预留胀缩量为20〜30mm）.合适后即用自制。型钢制抱卡紧固于伸缩节上沿。然后找正找直，并测量顶板距三通中心、是否符合要求。无误后即可堵洞，并将上层预留伸缩节封严。
3。5支管安装:首先剔出吊卡孔洞或复查预埋件是否合适。清理场地,按需要支搭操作平台。将预制好的支管按编号运至现场。清除各粘接部位的污物及水分。将支管水平初步吊起，涂抹粘接剂，用力推入预留管。根据管段长度调整好坡度.合适后固定卡架，封闭各预留管和堵洞。
3.6器具连接管安装:核查建筑物地面、墙面做法、厚度。找出预留坐标、标高。然后按准确尺寸修整预留洞。分部位实测尺寸做记录，并预制加工、编号。安装粘接时，必须将预留管清理干净，再进行粘接。粘牢后找正、找直，封闭管和堵洞打开下一层立管扫除，用充气橡胶堵封闭上部，进行闭水试验。合格后，撤去橡胶堵，封好扫除。
3。7排水管道安装后，按规定要求必须进行闭水试验。凡属隐蔽暗装管道必须按分项工序进行.卫生洁具及设备安装后，必须进行通水通球试验。且应在油漆粉刷最后一道工序前进行。
3.8地下埋设管道及出屋顶透气立管如不采用硬质聚氯乙烯排水管件而采用下水铸铁管件时，可采用水泥捻。为防止渗漏，塑料管插接处用粗砂纸将塑料管横向打磨粗糙.
3、9粘接剂易挥发，使用后应随时封盖。冬季施工进行粘接时，凝固时间为2~3min。粘接场所应通风良好，远离明火。
4、质量标准（同上表）
5、成品保护
5。1管道安装完成后，应将所有管封闭严密，防止杂物进入，造成管道堵塞。
5。2安装完的管道应加强保护,尤其立管距地2m以下时，应用木板捆绑保护。
5。3严禁利用塑料管道做为脚手架的支点或安全带的拉点、吊顶的吊点。不允许明火烘烤塑料管，以防管道变形。
5。4油漆粉刷前应将管道用纸包裹,以免污染管道。
6、应注意的质量问题
6.1预制好的管段弯曲或断裂。原因是直管堆放未垫实，或暴晒所致。
6.2接 处外观不清洁，美观.粘接后外溢粘接剂应及时除掉。
6。3粘接漏水.原因是粘接剂涂刷不均匀，或粘接处未处理干净所致。
6。4地漏安装过高过低，影响使用.原因是地平线未找准。
6.5立管穿楼板处渗水。原因是立管穿楼板处没有做防水处理。
7、应具备的质量记录
7。1应有管材和管件的产品合格证.
7.2粘结剂合格证及使用期限.
7。3排水横干管预检记录.
7.4排水立管预检记录。
7。5排水支管预检记录.
7.6排水管道隐蔽检查记录。
7。7排水管道灌水记录。
7。8排水系统通水记录。
7.9排水立管、横干管通球记录。
7.1（卫生器具通水记录。
7.11雨水管道预检记录.
7。12预埋雨水管道试压记录。
7。13雨水管道隐蔽检查记录。
7。14雨水系统灌水记录。
