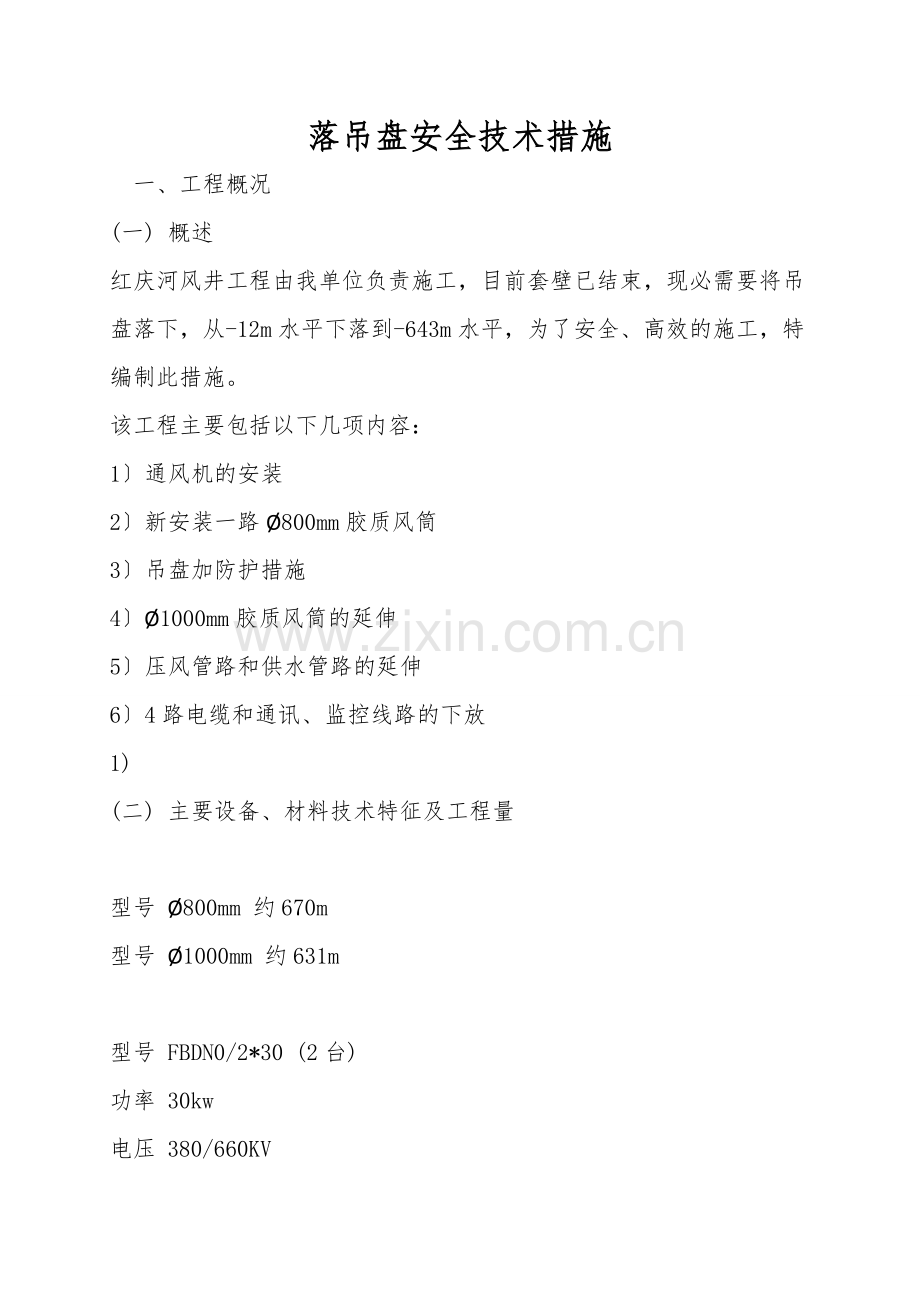

落吊盘安全技术措施
一、工程概况
(一) 概述
红庆河风井工程由我单位负责施工，目前套壁已结束，现必需要将吊盘落下，从-12m水平下落到-643m水平，为了安全、高效的施工，特编制此措施。
该工程主要包括以下几项内容：
1〕通风机的安装
2〕新安装一路Ø800mm胶质风筒
3〕吊盘加防护措施
4〕Ø1000mm胶质风筒的延伸
5〕压风管路和供水管路的延伸
6〕4路电缆和通讯、监控线路的下放
1)
(二) 主要设备、材料技术特征及工程量

型号 Ø800mm 约670m
型号 Ø1000mm 约631m

型号 FBDN0/2*30 (2台)
功率 30kw
电压 380/660KV

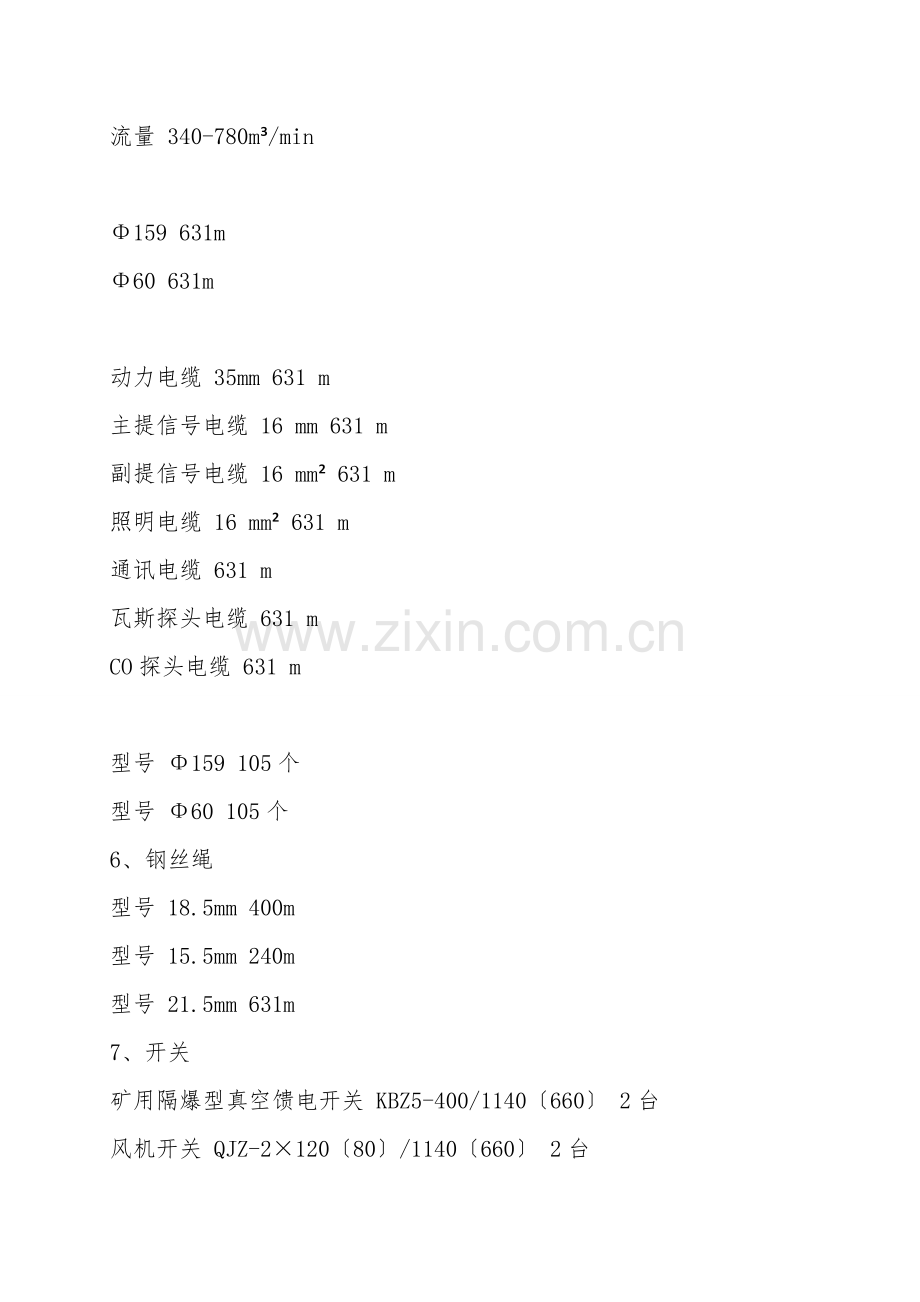

流量 340-780m³/min

Φ159 631m
Φ60 631m

动力电缆 35mm 631 m
主提信号电缆 16 mm 631 m
副提信号电缆 16 mm² 631 m
照明电缆 16 mm² 631 m
通讯电缆 631 m
瓦斯探头电缆 631 m
CO探头电缆 631 m

型号 Φ159 105个
型号 Φ60 105个
6、钢丝绳
型号 18.5mm 400m
型号 15.5mm 240m
型号 21.5mm 631m
7、开关
矿用隔爆型真空馈电开关 KBZ5-400/1140〔660〕 2台
风机开关 QJZ-2×120〔80〕/1140〔660〕 2台
二、编制依据
本安全技术措施依据红庆河风井施工组织制定资料、红庆河风井一期安装制定图纸和2021版《煤矿安全规程》、《操作规程》、《煤矿安装工程质量检验评定标准》MT 5010-95版。
三、施工准备
(一) 技术准备
工程开工前，按照要求进行技术准备，组织专业技术人员进行图纸自审，按照程序,编制并报批此次施工的安全技术措施。准备好各种技术资料和表格。
施工前对技术人员、管理人员及施工人员做好技术交底。
具体包括：
1. 组织专业技术人员进行图纸自审。
2. 组织施工人员学习有关技术标准、阅读图纸及相关资料，掌握有关技术要领；
3. 编制施工安全技术措施，并组织施工人员进行落实学习，掌握施工要领；
4. 核对此次施工中有关技术参数；
5. 按施工必需要备齐各种施工设备、工具和材料；
〔二〕施工现场准备
1. 做好测量基点的交点工作，并做好相关记录；
2. 准备好施工现场的生产、生活、办公场所及设施；
3. 依据施工现场必需要，布置消防器材。
〔三〕资源动员、人员组织
在施工进场前，依据施工计划要求，由项目部组织对施工设备、机具、材料、计量器具、人员进行合理组织和准备；对施工人员进行培训，以确保工程按照合同的要求，组织均衡施工。
〔四〕设备、材料落实
进场前按照质量体系程序文件要求，做好施工用的设备、工具、材料的准备工作，完成对施工设备、机具、材料的检验、计量、检测器具和试验仪器的校验。这些准备工件是做好安装工程的前提，任何一项准备不当，供应脱节，都会造成停工待料，影响工期。
1．施工设备的准备
铲车、滑轮、气焊设备〔氧气瓶、乙炔发生器、焊具、割具〕、电焊机等。
2．工具及刃具
大小铁锤、各种活搬手、套管搬手、、螺旋千斤顶、各种绳套、撬棍。
3. 材料准备
施工用的各种关卡、管路、风筒Ø1000mm、800mm、各种扎线等。
