冬季混凝土施工方法.docx

B4 一冬季混凝土施工方法
根据工程实际情况，本标段工程将在冬季安排在混凝土连续施工，原则上从22年的11月15日至次年的2月15间为冬季施工.特制定混凝土冬季施工技术措施。
4、1混凝土冬季施工方案的原则
满足严寒气温及气候条件下混凝土施工要求。
保证混凝土在硬化过程早期不受冻，且混凝土受冻时临界强度应达到设计强度的30%以上。
混凝土在低温条件下强度能继续发展，并能满足施工工期的要求以及设计强度的要求。
在杜绝混凝土早期受冻的前提下，在最短的施工期限内，以最低的冬季施工费用，获得优良的施工质量。
综合国内外及我单位严寒地区混凝土施工方案和成功经验,确保冬季施工成功，万无一失。
施工方案要可靠、可行，经济合理，可操作性强。
符合《冬季混凝土施工技术细则》中对混凝土冬季施工的技术要求及规定。
4、2混凝土冬季施工方案
根据施工工期的要求及该施工季节气温情况，综合国内外严寒地区混凝土施工的先进经验，并根据施工季节气温的不同，采用以下两种方案进行混凝土冬季施工。
当最低气温不低于一10°C时，采用综合蓄热法，即：
原材料加热+高效复合防冻剂+高效减水剂+保温养护。电热保温作为备用措施。
当最低气温不低于一20C时，采用加热综合蓄热法，即：
原材料加热+高效复合防冻剂+高效减水剂+高效保温+蒸气加热+电热保温。

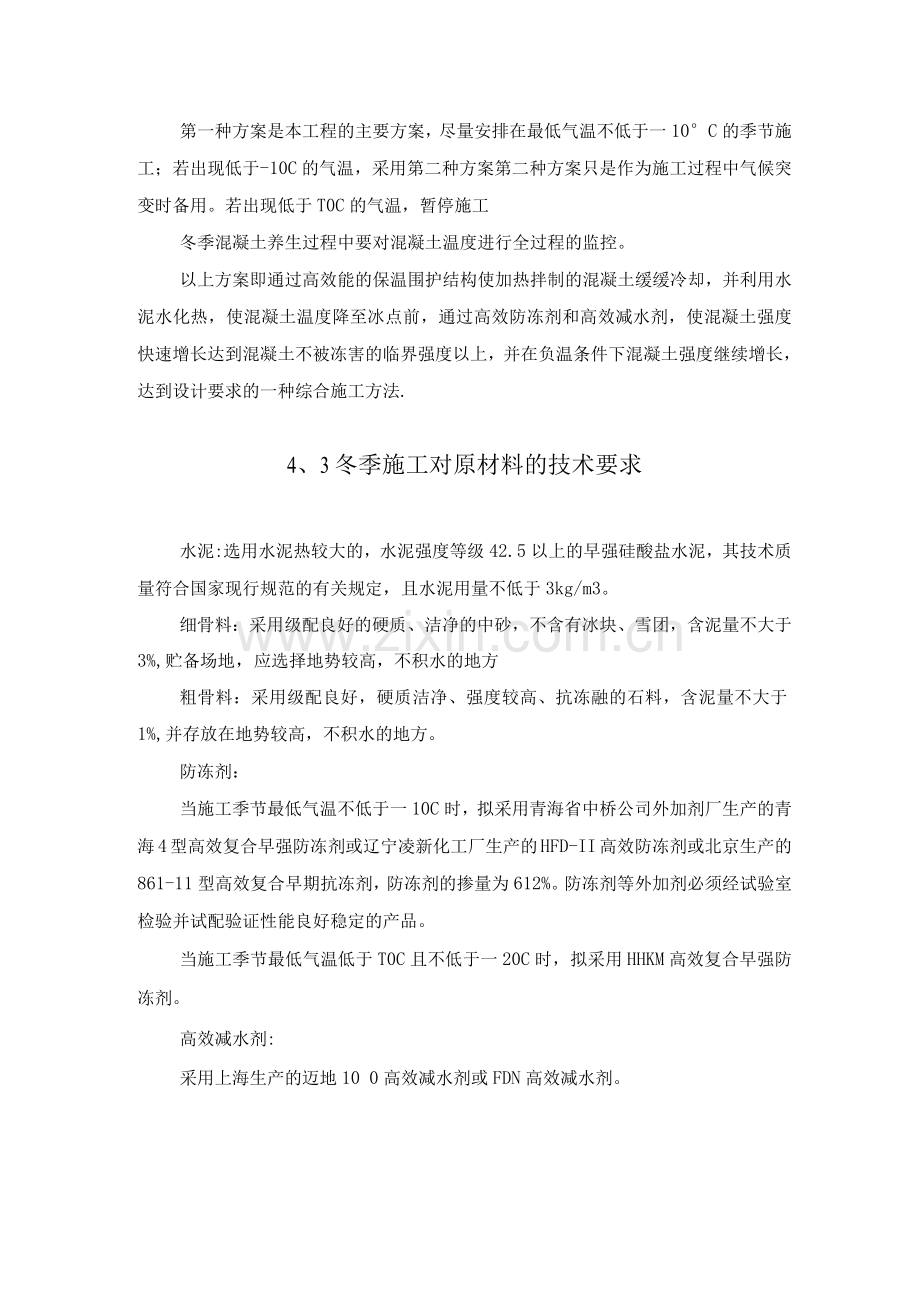

第一种方案是本工程的主要方案，尽量安排在最低气温不低于一10°C的季节施工；若出现低于-10C的气温，采用第二种方案第二种方案只是作为施工过程中气候突变时备用。若出现低于T0C的气温，暂停施工
冬季混凝土养生过程中要对混凝土温度进行全过程的监控。
以上方案即通过高效能的保温围护结构使加热拌制的混凝土缓缓冷却，并利用水泥水化热，使混凝土温度降至冰点前，通过高效防冻剂和高效减水剂，使混凝土强度快速增长达到混凝土不被冻害的临界强度以上，并在负温条件下混凝土强度继续增长，达到设计要求的一种综合施工方法.
4、3冬季施工对原材料的技术要求
水泥:选用水泥热较大的，水泥强度等级42.5以上的早强硅酸盐水泥，其技术质量符合国家现行规范的有关规定，且水泥用量不低于3kg/m3。
细骨料：采用级配良好的硬质、洁净的中砂，不含有冰块、雪团，含泥量不大于3%,贮备场地，应选择地势较高，不积水的地方
粗骨料：采用级配良好，硬质洁净、强度较高、抗冻融的石料，含泥量不大于1%,并存放在地势较高，不积水的地方。
防冻剂：
当施工季节最低气温不低于一10C时，拟采用青海省中桥公司外加剂厂生产的青海4型高效复合早强防冻剂或辽宁凌新化工厂生产的HFD-II高效防冻剂或北京生产的861-11型高效复合早期抗冻剂，防冻剂的掺量为612%。防冻剂等外加剂必须经试验室检验并试配验证性能良好稳定的产品。
当施工季节最低气温低于T0C且不低于一20C时，拟采用HHKM高效复合早强防冻剂。
高效减水剂:
采用上海生产的迈地10 0高效减水剂或FDN高效减水剂。
4、4冬季施工原材料的加热及保温措施
原材料的加热方法及要求：
水的加热：利用蒸汽低压锅炉直接向水箱内通蒸汽加热，加热温度为7580C,水箱四面及顶用岩棉被保温。
砂、石料的加热：利用蒸汽锅炉通过蒸汽管道将蒸汽通到要加热的砂或者石料中，加热温度为40-50C。保温措施采取对砂、石料搭设岩棉被暖棚的方法进行保温，暖棚的大小应根据一次灌注混凝土所用砂、石料的量确定。
水泥的堆放及预热保温措施：水泥应堆放在搭设好的简易暖棚内，并在其中设置足够数量的暖气管道，利用蒸汽锅炉通气预热保温，其预热温度控制在5-10C之间.
混凝土的拌合温度及热工计算
原材料按上述温度控制后，混凝土的拌合出料温度不低于30C.
混凝土的热工计算按《冬季混凝土施工技术细则》附录的要求进行计算
4、5混凝土的拌合输送及保温措施
拌合站设备及保温措施：
拌合站的保温采取用3cm厚的岩棉被搭设全封闭暖棚的方法进行保温暖棚内布置足够数量的暖气管道，保证棚内温度不低于10C.
混凝土的拌合：
混凝土的拌合应以尽可能减少热量损失为原则,避免水泥发生“骤凝",砂、石料的上料做到随上随用，中间不积压。其投料顺序为：砂石料一水一防冻剂一水泥T高效减水剂.
拌制混凝土前应用热水冲洗搅拌机，搅拌时间较常温混凝土施工延长50%。
混凝土的运输及保温措施：
预制厂及拌合站附近工点混凝土的输送采用60型混凝土高压输送泵进行，混凝土输送泵固定设置在有暖气的拌合站棚内。混凝土输送管一侧敷设一根蒸汽管，并用5cm厚岩棉被包裹保温。远离拌合站工点气温较低时不安排混凝土施工。
混凝土拌合及输送的热量损失计算：
混凝土拌合物的出机温度以及混凝土拌合物经输送到浇筑时的温度按《冬季混凝土施工技术细则》附录D有关要求进行计算.
4、6混凝土浇筑的技术保证措施
混凝土浇筑前，应将模板上冰、雪清扫干净，必要时利用蒸汽进行融化清除。浇筑前要对模板、钢筋进行预热
混凝土从上料拌合及输送到浇筑地点灌注，每小时混凝土的灌注量不应低于30m3,应尽快浇筑，减少热量损失。
混凝土浇筑时，各项准备工作要充分，要有应急保障措施。
混凝土应采用机械振捣分层连续浇筑，分层厚度30cm左右。
混凝土的入模温度不低于25C。
4、7结构物的封闭及保温养护方法
4、7、1综合蓄热法封闭保温养护方案：
沿模板四周紧贴模板全部铺设5cm厚的聚苯乙烯泡沫板保温,并往下搭设一个施工段的钢管外挑架子，四周设置5cm厚的岩棉被，使下部处于全封闭。上部用岩棉被覆盖，并加盖帆布。模板外部利用已有的模板支架，采用双层尼龙编织布全封闭挡风。墩身箱内部采用吊架铺盖岩棉被，保证热量不往下散失。整个施工段形成一个密封的暖棚通入蒸汽管进行适当的内部蒸汽养护，但温度不宜超过30°C.
综合蓄热法施工中的技术保证措施：
根据选定的方案和技术措施进行认真详细的热工计算，以确认所选定的施工方案是否可靠、可行、经济、合理。
施工中原材料的加热温度、混凝土出罐温度、入模温度必须满足方案要求，并经常检查温度情况。
施工中，要尽量减少混凝土的拌合、输送、浇筑时间，以减少热量损失，操作时动作要熟练、迅速，混凝土的入模温度应控制在25C以上.
选择的保温材料和保温层，保温性能效果要好，满足设计要求。
混凝土防冻剂及高效减水剂的综合应用是综合蓄热法施工的重要措施，所选用的防冻剂、高效减水剂必须防冻效果好，减水率高，早期强度增长快，满足气温、强度增长及可泵性的技术要求.
浇筑混凝土之前，要对各项保温措施进行一次全面检查。浇筑混凝土时，要随浇随盖，尽量减少散热面.铺盖保温材料时互相搭接之处及边棱角处应当特别严密，严防出现空洞，使冷空气侵入而造成质量事故。
施工中要经常与气象部门联系，掌握每天的气温天气变化或大风情况。如气温发生较大变化时，要采取措施，加强保温和防风工作.
养护期间不得洒水养护
混凝土拆模强度应符合设计要求，并达到相应的抗冻强度后，方可拆除模板。
混凝土与环境的温差不宜大于15C,当温差在10〜15C时,拆除模板后的混凝土表面宜采取临时覆盖保温措施。
4、7、1蒸汽加热综合蓄热法养护方案：
当施工季节的最低气温在-10—25C时，在上述综合蓄热法结构围护封闭保温的基础上，在模板外侧尼龙编织布外侧增加2层毛毡，从墩身外侧下部布设蒸汽管道及箱体内部设置蒸汽管道，同时进行蒸汽加热养护.
蒸汽加热养护的技术保证措施：
蒸汽加热采用低压饱和蒸汽养护混凝土，其工作压力小于70Kpa，以防止混凝土表面出现脱水和产生裂纹，加热要均匀，并在下部预留孔洞，及时排除冷凝水。
蒸汽加热养护，加热升温速度不超过10C/h,降温速度不超过5C/h。
蒸汽加热养护的混凝土结构，拆模时应在混凝土冷却到5C以下时进行。如果混凝土温度与外界温度相差超过20C时,拆模后应立即用毛毡或帆布加以覆盖，以使混凝土表面的冷却缓慢进行。
进行蒸汽加热养护时，墩身外侧与箱内蒸汽温差不应大于5C。
蒸汽加热养护时，养护温度不应低于30C，但也不宜高于50C。
综合蓄热养护过程中的温度计算：
综合蓄热法养护过程中的温度计算按《青藏铁路桥涵施工技术细则》附录D中热工计算方法进行。
4、8严寒条件下混凝土施工质量控制
冬季施工混凝土工程质量检查与控制除应符合《冬季混凝土施工技术细则》有关规定外，还应按以下要求进行质量检查与控制。
质量检查与控制：
检查防冻剂及高效减水剂的质量和用量.
测量水、砂、石料的加热温度及水泥的预热温度。
测量砂、石料暖棚、水泥暖棚内以及拌合站暖棚内的环境温度
测量混凝土自搅拌机卸出的温度，浇筑时的温度以及综合蓄热法养护过程的温度.
除按现行标准规定制作标准养护试件外，还应增加五组试件与结构物同条件养护，一组按规定时间试压以确定拆模强度，两组备用，另两组试件至14天时转入标准养护，继续养护21天，试压测得f (14, +21)。若f (14, +21) >f28,则混凝土未遭冻害,然后以f28作为混凝土温度代表值，根据设计提出的混凝土强度等级按《混凝土强度检验评定标准》(GB1 07-87)进行合格性判定。若f(14,+21) <f28,则混凝土遭冻害,此时不论f28是否达到设计要求，均视为不合格。
检查同条件养护条件是否与施工现场结构物养护条件一致。
对有抗冻融要求的混凝土，应取相应的试件，与构件同条件养护14天时转入标准养护21天，至总龄期35天取出进行抗冻融试验，将结果与设计要求对照，进行合格性判定。
温度测定：
混凝土自搅拌机卸出的温度，实际浇筑时的温度，以及水、砂、石料、水泥装入搅拌机的温度，每班至少测定4次。
综合蓄热法施工养护混凝土,养护期间每昼夜测温4次。
蒸汽加热养护混凝土时，升温期间每小时测温1次，恒温期间每2小时测温1次，降温期间每小时测温1次.
混凝土在终凝前每4小时测温1次。
室外及周围环境温度，每昼夜测定4次.
冬季施工的混凝土测温工作必须按照规定严格进行。
测温工作必须定时定点进行。
全部测温孔均应编号，并绘制测温孔布置图.
测量温度时，应将温度表与外界空气温度的影响作妥善隔离并留置在测温孔内3分钟以上.
测温孔的布置：
测温点应布置在混凝土构件中冷却较快、易遭冻害之部位；
测温点应选在结构产生最大的应力之处以便确定拆除模板及支撑时间；
蒸汽加热养护时，测温孔应布置在离热源不同的位置上；
对于暖棚及保温覆盖物内若干个有代表性的点上的温度也应该测出，以便检查保温效果。
混凝土的测定温度记录应真实、可靠、连贯，以便及时掌握所采取的保温养护措施的实际效果。
