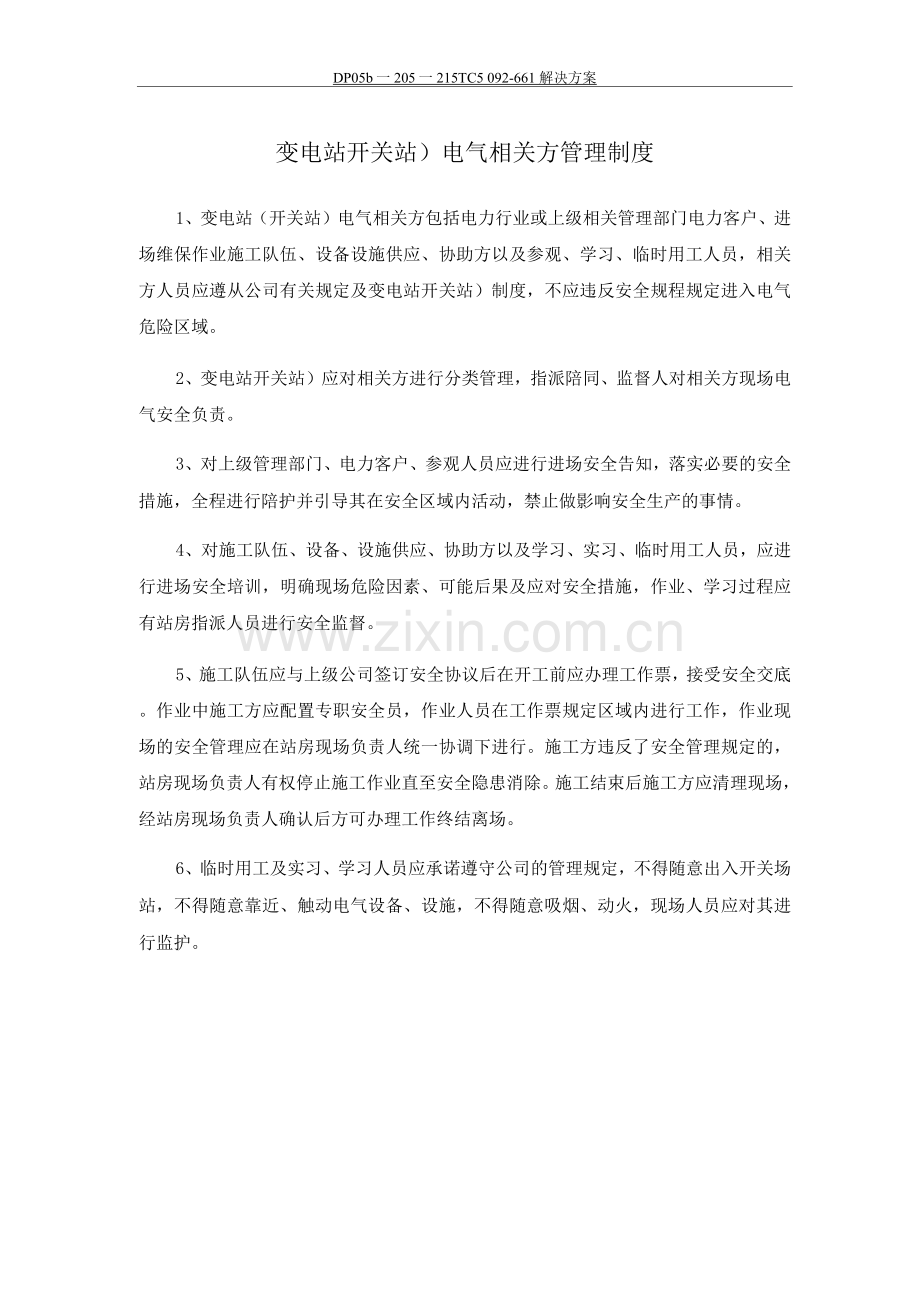

变电站开关站）电气相关方管理制度
1、变电站（开关站）电气相关方包括电力行业或上级相关管理部门电力客户、进场维保作业施工队伍、设备设施供应、协助方以及参观、学习、临时用工人员，相关方人员应遵从公司有关规定及变电站开关站）制度，不应违反安全规程规定进入电气危险区域。
2、变电站开关站）应对相关方进行分类管理，指派陪同、监督人对相关方现场电气安全负责。
3、对上级管理部门、电力客户、参观人员应进行进场安全告知，落实必要的安全措施，全程进行陪护并引导其在安全区域内活动，禁止做影响安全生产的事情。
4、对施工队伍、设备、设施供应、协助方以及学习、实习、临时用工人员，应进行进场安全培训，明确现场危险因素、可能后果及应对安全措施，作业、学习过程应有站房指派人员进行安全监督。
5、施工队伍应与上级公司签订安全协议后在开工前应办理工作票，接受安全交底。作业中施工方应配置专职安全员，作业人员在工作票规定区域内进行工作，作业现场的安全管理应在站房现场负责人统一协调下进行。施工方违反了安全管理规定的，站房现场负责人有权停止施工作业直至安全隐患消除。施工结束后施工方应清理现场，经站房现场负责人确认后方可办理工作终结离场。
6、临时用工及实习、学习人员应承诺遵守公司的管理规定，不得随意出入开关场站，不得随意靠近、触动电气设备、设施，不得随意吸烟、动火，现场人员应对其进行监护。
DP05b一205一215TC5 092-661 解决方案
变电站开关站）交接班制度
1、有人值守的变电站实行交接班制度。交班人员应提前做好交班准备工作，接班人员应提前15分钟到达现场，查阅上一班运行和其他工作记录，交接使用中的和已收到的工作票。
2、交接班双方应共同按范进行交接班巡查。巡查内容包括各路进、出线电压、电流值，设备信号、后台、直流系统；核对微机主接线图与实际位置相符性:现场设备仪表、运行音响，发现的缺陷、事故情况；一次设备变化和保护变更状况，检修安全措施布置，包括使用中的接地线号数及装设地点；核对安全用具、消防器材、钥匙、备品材料；检查周围环境及清洁卫生状况。
3、接班人员应重点询问交班人员有关站房设备、设施的运行方式、负荷状况，设备异动、缺陷、检修情况，继保装置的运行及动作情况，当值已完成和未完成的工作及有关措施，上级命令指示内容和执行情况。交班者应如实回答接班者所提出的问题。
4、共同巡检完成，运行及其他工作记录、工器具、钥匙交接清楚后，交、接班人员共同在交接班记录本上签字确认完成交接班。
5、交接班前、后30分钟内，一般不进行重大操作，在交接班过程中，发生事故或异常情况需及时处理时，应由交班人员负责处理，接班人员在现场负责人指挥下可协助工作，处理完毕后再进行交接。
6、在倒闸操作过程中或遇有设备发生异常危及人身或设备安全而未查清原因时以及发生事故或正在处理时，不得进行交接班。
7、接班人员不得酒后上岗，交班人员不得交班给饮酒后或精神状态异常的接班人员。接班人员未按时到岗到，交班人员不得自行离去。
8、领导带值班期间实行实名签到，值班时不得离开岗位，确因特殊原因需要离开应有相同权限的领导代为值班，交接班时应当面进行，不得电话、短信等交接班。
DP05b一205一215TC5 092-661 解决方案
变电站开关站）巡视检制度
1、变电站开关站）运行时应对电气设备、设施及建筑相关进行巡视检查，有人值守的变电站应做好一班三检”接班时共同巡视、值守时定时、定线路巡视和交班时共同巡视）和特殊巡视，无人值守电站应进行每周定期巡视和特殊巡视。
2、变电站巡视主要内容包括:进、出站及联络架空、电缆线路高压开关场，电力变压器，配电室，电容器室，控制室等及周边环境。
3、交接班巡视由交接班人员共同对上一班变动、操作、检修过的一、二次设备及自动化设备等新发现的缺陷及带严重缺陷的设备现场进行核对性巡视及检查。
4、值守例行巡视开关场和高压配电室至少每四小时一次，巡视时应检视注油的设备油面应在标准范围以内，表面清洁无油；导线应无断股、过紧、过松等异常现象，接头、刀闸插头无发热现象；瓷瓶部分应清洁、无破损、裂纹、打火、放电、闪络和严重电晕等异常现象；配电盘、仪表、继电保护、自动装置和音响信号等应运行指示正常，直流系统绝缘正常；一次设备的运行状态无明显变化，声音及颜色正常。一般每二小时抄表一次，电度表每天抄一次。
5、一般每周五晚上20:30-21:进行一次夜间熄灯巡视，重点检查电气连接点的发热情况和电气设备的外绝缘放电情况。
6、当电气设备、设施存在缺陷，或设备试验、检测和改变运行方式后以及过负荷时应适当增加巡视次数，遇有恶劣天气时，应根据气候情况、设备状况、负荷情况等因素适当安排进行特殊巡视：
特殊巡视情况
重点检查
严寒
充油设备无油面过低、接头溶雪、
瓷瓶结冰等现象
3
DP05b一205一215TC5 092-661 解决方案
高温
有油设备无油面过高、导线过松、通风降温设备应正常
刮风
导线无摆动过大、断股等异常现象
雷雨
瓷质部分无放电痕迹、裂纹、避雷
器放电计数器动作情况
雷雨、大雾、霜冻、污秽设备地区
瓷质品有无严重放电、打火、电晕
等现象
负荷高峰期
各路负荷是否超过最小载流元器件以及设备的过热现象
新投运或大修过的设备
检查在其运行期间无过热过载等
异常情况
重要缺陷和故障跳闸的设备
检查其缺陷及故障部位无异常现象
7、每月月底应在现场负责人带领下按要求进行全站巡视，巡视各项设备应有重点检查内容，不得遗漏。主要对全站运行设备状况、电缆沟、站房主进、出线及建筑相关进行全面巡视和现存设备缺陷会诊性巡视检查。

8、巡视高压设备时，应穿戴相应劳保用品，按设备巡视路线进行巡视，人体与带电体的安全距离不得小于规程规定。巡视检查中遇有严重威胁人身的设备安全情况应进行紧急处理，并立即报告。
9、进出配电室内巡视时，应随手将门窗关好，以防小动物入内。
变电站（开关站）倒闸操作票制度
1、倒闸操作应根据电力调度指令才能进行，为正确切换电气设备的运行、冷备用、热备用、检修状态，防止误调度、误操作、误整定等事故发生，变电站开关站）的倒闸操作应将倒闸顺序按规定格式写下来逐项操作，执行操作票制。
4
DP05b一205一215TC5 092-661 解决方案
2、倒闸操作应由二人进行，一人操作，一人监护。特别重要和复杂的倒闸操作由站长监护。
3、操作票应使用正规调度术语，设备要写双重名称设备编号、设备名称）严格按照倒闸操作原则，根据电气主接线和运行方式及操作任务和操作中的要求进行。停电拉闸操作必须按照断路器开关）一负荷侧隔离开关刀闸）一母线侧隔离开关刀闸）的顺序依次操作；送电合闸操作与上述相反。
4、倒闸操作一定要做好五防”，即防止带负荷拉合刀闸、防止带地线合闸、防止带电挂接地线、防止误拉合开关、防止误入带电间隔。
5、操作票的内容应包括操作任务、操作项目、操作人、监护人和操作时间及终了时间等。应详细写明应拉合的开关和刀闸名称，检查开关、刀闸的位置，检查接地线是否拆除，检查负荷分配，装拆接地线，安装或拆除控制回路或电压互感器回路的保险器，切换保护回路和检验是否确无电压等，操作步骤要正确、无遗漏。操作人和监护人应根据系统图或模拟图板）核对所填写的操作项目，并分别签名，值班长审核签名。
6、操作票应用不退色的笔填写，票面应清楚整洁，不得任意涂改。
7、开始操作前，应先核对设备名称、编号、并检查断路器或隔离开关原来位置与工作票所写的是否相符，在模拟盘上进行核对性预演，无误后再进行设备操作。操作时监护人应执行监护，按项读出操作步骤，操作人复述无误后操作，每操作完一项，由监护人检 无误后在操作项目前做一个“"”记号，全部操作完毕后进行复查。
8、操作中发生疑问时，应立即停止操作并向负责人报告，弄清题后，得到明确的指令后再进行操作，不得擅自更改操作票，不得随意解除联锁装置。
9、操作时操作员人员应穿长袖工作衣裤，与带电导体保持足够的安全距离;用绝缘棒拉合隔离开关或经传动机构拉合隔离开关或断路器均应戴绝缘手套，操作室外设备时，还应穿绝缘靴；带电装卸高压熔丝管时，应戴绝缘手套使用绝缘
DP05b一205一215TC5 092-661 解决方案
夹钳或绝缘杆，戴防护眼镜，并应站在绝缘垫台）上操作;雨天在室外应使用带有防雨罩绝缘棒操作。雷雨时，应停止室外的倒闸操作。
10、电气设备停电后，即使是事故停电，在未拉开有关刀闸和做好安全措施以前，不得触及设备或进入遮栏内，以防止突然来电致人触电。
11、在发生人身触电事故时，为解救触电人，可以不经许可即行断开有关设备的电源，但事后必须立即报告上级。
12、下列各项工作可以不用操作票：（1）事故处理；（2）拉合开关的单一操作;（3拉开唯一的一组接地刀闻，上述操作应记入值班记录内。
13、操作票应先编号，按照编号顺序使用。作废的操作票，应注明作废”字样，已操作的注明巴执行”的字样后保存三个月。
变电站开关站）设备缺陷管理制度
1、变电站开关站）应建立设备缺陷记录簿，发现高压线路或变、配电装置缺陷后，应立即根据缺陷严重程度判断分析定为紧急”、严重”、一般”等级。对缺陷直接影响线路、设备安全运行，威胁人身安全，随时有可能发生事故，必须迅速处理的缺陷为紧急缺陷；有明显损坏、变形，近期内可能影响线路设备和人身安全对人身和设备有严重威胁，但尚能坚持运行为严重缺陷；近期内不影响线路、设备和人身安全，能坚持较长期限运行为一般缺陷。
2、设备缺陷记录填写时应写明缺陷发现时间、缺陷等级，缺陷内容，由发现人签字。记录应同值班记录”、巡线记录”中的相关内容相对应。
3、对紧急缺陷，应加强监视，立即采取必要的应急措施处理，第一时间报告上级领导，对可能影响电力网安全的缺陷，应同时报告电力部门，紧急缺陷一般应24h内消除。
4、对严重缺陷，除作记录外，应加强监视，及时报告上级领导部门，针对缺陷发展做出分析和事故预想，视其严重程度在1个月内安排处理消除；一殷缺陷应根据情况在日常维护、计划检修时进行处理消除。
DP05b一205一215TC5 092-661 解决方案
5、现场负责人应经常对缺陷消除情况进行督促，在处理缺陷时号码、要严格执行安全规程规范，严禁出现三违”现象。缺陷消除后档应及时向值班人员或站房管理人员交底，在缺陷记录内填写清楚处理日期和结果，处理签字人，作缺陷消除记录。
变电站开关站）工作票制度
1、电气工作开始前，应填用工作票获得工作许可人许可，有值守变电站开关站）的工作许可人由值班员担任，无人值守变电站开关站）的工作许可人由站房管理人员担任。
2、工作许可人负责审查工作票所列安全措施是否正确并符合现场条件，会同工作负责人现场检 验证检修设备已停电转入检修状态，向其指明带电设备位置和注意事项，签字履行工作许可。
3、需要全部停电或部分停电或做安全措施的工作填用第一种工作票；大于下表安全距离的相关场所和带电设备外 上的工作以及不可能触及带电设备导电部分的工作填用第二种工作票;带电作业或与带电设备距离小于规定安全距离按带电作业开展的不停电工作，填写带电作业工作票；抢修工作使用抢修单。
电压等级kV
安全距离m
10及以下
0.70
20、35
1.
66、 110
1.50
4、工作票要用不褪色的笔填写，一式两份，其内容应正确、清楚，不得任意涂改。

5、两份工作票中的一份必须经常保存在工作地点，由工作负责人收执，另一份由工作许可人收执，工作许可人应将工作票号码、工作任务、许可工作时间及完工时间记入记录中并移交、存档。
7
DP05b一205一215TC5 092-661 解决方案
6、工作票由设备运维单位签发或审核，承包工程中应实行运维单位、承包单位双签发。
7、完成工作许可手续后，工作负责人（专责监护人）应向工作班人员进行交底，明确现场安全措施、带电部位和其他注意事项，工作中实行全程工作监护，同一个工作负责人不得同时执行两张及以上工作票。
8、第一种工作票应在工作前一日交工作许可人，由工作许可人在开工前将工作票内全部安全措施一次做完。
9、工作间断时，所有安全措施不动，工作票仍由工作负责人收执，间断后继续工作无须通过工作许可人。跨日工作每日收工时应将工作票交回，次日复工应得到工作许可人许可，工作负责人取回工作票并核对安全措施落实情况后才开展工作。全部工作完毕后，工作负责人应会同工作许可人共同检查设备状况，在工作票上填明工作终结时间，双方签名完结工作票。工作许可人拆除接地线、护栏、标牌等后按指令将设备状态由检修状态改出。
10、工作票的有效时间以批准的检修期限为限，延期应办理手续。
变电站开关站）工、器具管理制度
1、变电站工、器具，应放在固定地点，有人值守的变电站由值班员负责交接移交，无人站房的工、器具站房管理人员负责。
2、安全用具管理
1）安全用具禁止作为其它用途，绝缘护具不应用于耐酸碱作业，也不能用作防水雨具，更不能用其他工具来代替安全用具。
2）绝缘胶垫一般在配电设备周边现场地面布置。其他安全用具应存放在安全工、器具柜中，保持干燥、防止受潮、脏污和损坏，辅助绝缘安全工、器具存放点应远离热源一米以上，绝缘靴、绝缘手套不应接受阳光暴晒或与酸、碱、油接触；绝缘杆应悬挂放置，避免靠墙受潮降低绝缘程度；各种标示牌、围栏绳等应存放整齐。
DP05b一205一215TC5 092-661 解决方案
3）绝缘安全用具应按规定定期试验，对不合格的绝缘安全用具应报废。安全帽使用期从产品出厂日期算起不应超过三年。
4）应按绝缘安全用具耐压使用）等级分级使用，不得混用不同电压等级的验电器；低耐压等级的绝缘杆、绝缘手套、绝缘靴绝缘胶垫严禁在高电压等级环境中使用。
5）高压验电器绝缘部分要保持干净、干燥、连接牢固，验电器头要保持可靠有效导通，防碰防摔，要与绝缘部分连接牢固；验电器使用前要做检查试验，以免使用中得出错误结论，造成事故；使用中要保证最短有效绝缘长度；验电器内的电池，要定期检查是否失效，以便随时更换；使用高压验电器注意应选取与所验设备电压等级相同的验电器，戴绝缘手套，将验电器的伸缩式绝缘棒长度应拉足，保证绝缘棒的有效绝缘符合国家规定，验电时手应握在手柄处，不应超过拉环。
变电站开关站）消防、保卫制度
1、变电站开关站）消防设施应存放在固定地点，不得作其它用途，由站房值班人员定期检、保养，保持完好、充足，无人站房的巡查由站房负责人负责。灭火器如有过期失效或损坏，应报有关部门及时处理。使用过的灭火器应重新进行充装、维修，不得放置在现场继续备用。
2、变电站开关站）消防设施巡查内容应包含油浸式变压器的消防沙、消防铲等器材数量和有效程度，挡火墙的完好程度：消防沙应为中粗颗粒黄沙，并保持干燥、松动。
3、变电站开关站）电缆沟内应清洁、无易燃物，防火封堵应完好，防止发生火灾蔓延。
4、使用大功率电器、动火作业应经过审批确保安全措施落实，发生初期电气火灾应及时断开着火及相关设备、线路电源再进行灭火，并及时报119火警求助。
DP05b一205一215TC5 092-661 解决方案
5、变电站开关站）禁止吸烟，进入站房的人员应进行出入登记，接受安全告知或培训，承诺遵守公司各项规章制度并由有关人员陪同进出。施工单位进场作业活动应签订安全协议，落实安全措施并全程接受监督。进入站房人员若违反有关安全规程、规章，值班员有权制止其行动，采取必要的安全措施。
6、变电站开关站）禁止闲杂人员进入逗留，变电站值班人员，不允许私自会客及带闲散人员进入变电站开关站）闲谈。
7、变电站开关站）门窗应保证完好，做好防火、防盗、防小动物等防范，站房内重点区域进行视频监控，视频记录应保留3个月以上。
8、变电站开关站）内及周边不得堆放易燃物品，并保证维护、抢修通道畅通。饱食终日，无所用心，难矣哉。一一《论语阳货》
