某企业网络视频监控系统解决方案.docx

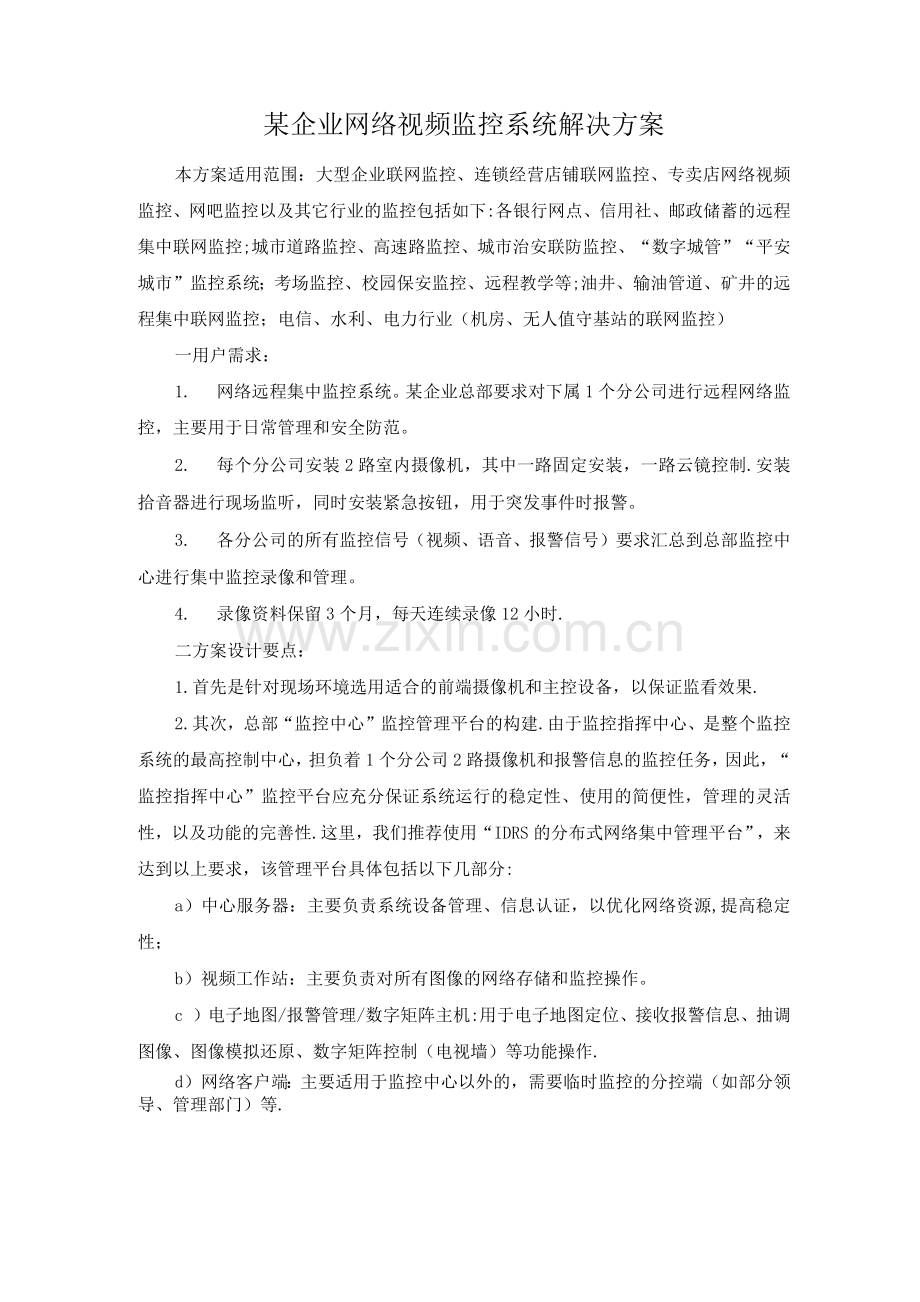

某企业网络视频监控系统解决方案本方案适用范围：大型企业联网监控、连锁经营店铺联网监控、专卖店网络视频监控、网吧监控以及其它行业的监控包括如下:各银行网点、信用社、邮政储蓄的远程集中联网监控;城市道路监控、高速路监控、城市治安联防监控、“数字城管”“平安城市”监控系统；考场监控、校园保安监控、远程教学等;油井、输油管道、矿井的远程集中联网监控；电信、水利、电力行业（机房、无人值守基站的联网监控）一用户需求：1. 网络远程集中监控系统。某企业总部要求对下属1个分公司进行远程网络监控，主要用于日常管理和安全防范。2. 每个分公司安装2路室内摄像机，其中一路固定安装，一路云镜控制.安装拾音器进行现场监听，同时安装紧急按钮，用于突发事件时报警。3. 各分公司的所有监控信号（视频、语音、报警信号）要求汇总到总部监控中心进行集中监控录像和管理。4. 录像资料保留3个月，每天连续录像12小时.二方案设计要点：1.首先是针对现场环境选用适合的前端摄像机和主控设备，以保证监看效果.2.其次，总部“监控中心”监控管理平台的构建.由于监控指挥中心、是整个监控系统的最高控制中心，担负着1个分公司2路摄像机和报警信息的监控任务，因此，“监控指挥中心”监控平台应充分保证系统运行的稳定性、使用的简便性，管理的灵活性，以及功能的完善性.这里，我们推荐使用“IDRS的分布式网络集中管理平台”，来达到以上要求，该管理平台具体包括以下几部分:a）中心服务器：主要负责系统设备管理、信息认证，以优化网络资源,提高稳定性；b）视频工作站：主要负责对所有图像的网络存储和监控操作。c ）电子地图/报警管理/数字矩阵主机:用于电子地图定位、接收报警信息、抽调图像、图像模拟还原、数字矩阵控制（电视墙）等功能操作.d）网络客户端：主要适用于监控中心以外的，需要临时监控的分控端（如部分领导、管理部门）等.三系统组成及单元介绍：1.各分公司：1）前端部分：包括摄像机、镜头、防护罩、支架、云台、解码器等监控设备，也包括紧急按钮等报警探测设备。这部分主要负责信号的采集。2）传输部分：主要指视频缆、电源线、控制线、报警线等传输线缆，负责各种信号的传输.3）主控设备:主要为网络视频服务器，负责将前端设备采集的信号压缩转换成数字信号上传网络.2.总部监控中心:通过网络对所有网点的视频信号、报警信号进行集中监控和监管。具体包括a）中心服务器：中心服务器是整个系统集中监控管理核心，由计算机和中心服务器软件组成。主要功能是对前端数字设备（网络视频服务器）、视频工作站、网络客户端等进行统一集中管理，包括设备注册认证、用户注册认证、系统内设备所属关系配置、系统内用户权限配置、集中远程控制修改设备参数与设置和资源分配及指向服务等。b）视频工作站：由计算机和视频工作站软件构成。负责具体连接前端数字设备，为用户提供所有远程视频图像的显示、录像和云台控制等，其功能相当于一台网络数字硬盘录像机。同时，它也作为网络客户端的视频源，负责音、视频图像转发，避免客户段直接调用前端数字设备，造成网络资源重复占用，影响传输效果.c）电子地图/报警管理/数字矩阵主机由多媒体计算机和“电子地图/报警管理/数字矩阵软件”组成.主要通过强大的电子地图功能对所有监控点进行坐标定位，从而实现电子地图方式的集中联网报警功能。目前其电子地图为“二级”地图，即第一级地图为“网点分步电子地图,，第二级地图为“网点内部子地图”.当某网点（基站）发生警情时，除了进行本地报警以外，报警信号将通过网络自动上传，启动总部监控中心的警号、闪灯等告警设备；一级“网点分步电子地图”自动显示报警网点，点击该网点，自动进入二级“网点内部子地图,可详细显示该网点内部的具体报警方位；同时，接警图像自动上传显示；信息框内显示报警日志；如果设置了报警录像功能，可自动将上传的报警图像进行存储以便查证.另外，由于电子地图方式使监控网点分布简单明了，便于快速查找，因此，对于监控网点较多的系统，即使没有联网报警要求，也可安装该软件，以便于快速灵活地查找和调看网点图像，从而有效提高监控效率。在该主机上可添加硬件解码设备，将网络监控信号还原为模拟信号输出，可直接接入模拟电视墙，利用数字矩阵功能进行图像切换显示。3. 网络客户端：由计算机和客户端软件构成。网络客户端主要是非存储要求的网络监控用穴适合领导或其他管理部门使用。可安装在普通办公计算机或笔记本中，主要负责图像显示、云台控制和远程检索。网络客户端的图像源由视频工作站提供，目的主要是避免直接调用前端数字设备，造成网络资源重复占用，影响传输效果.如果视频工作站未开启，客户端可以通过IE浏览器方式直接连接前端设备进行远程监控.四系统界面图（略）五系统运行原理1. 分公司内音频、视频、报警信号通过传输线缆接入网络视频服务器上，进行转换压缩后上传网络。2.在总部监控中心的中央服务器上对所有设备和用户的进行集中管理，包括设备注册认证、用户注册认证、系统内设备所属关系配置、系统内用户权限配置、集中远程控制修改设备参数与设置和资源分配及指向服务等。3.总部监控中心的每台视频工作站，按照中央服务器的任务设置,对监控图像自动进行分组管理（目前一台视频工作站最多监控24路图像），实施各种网络监控功能。4.在“电子地图/报警管理/数字矩阵主机”上可显示所有分公司分布坐标和分公司列表，可随时对所有网点进行报警监测。通过内置硬件解码设备和数字矩阵功能实现模拟电视墙的切换显示；同时，可根据需要在电子地图上快速查找、调看网点图像。5.其他网络客户端进行远程监控时，首先通过“用户名和密码”登陆“中央服务器”，中央服务器可根据设置好的系统信息，对其进行身份验证。6.通过认证后,用户进入监控系统，界面中会自动显示该用户权限内的全部资源列表（即所能访问或控制的所有设备的目录），根据列表信息轻松进行远程监控.六系统原理图（略）七监控中心设备功能介绍八设备选型：1. 室内安装的固定摄像机，为了达到安装后的美观隐蔽性，减少人员对监控设备的逆反情绪，推荐选用半球型摄像机（BN030H）,特点是:集摄像机、镜头、半球护罩一体，吸顶安装；外形小巧美观，安装简便，具有一定隐蔽性，性价比优等.2.室内安装的动点摄像机,可选用BN32 2 HC型彩色一体化摄像机（内置电动变焦镜头），配合“室内防护罩、普通云台和解码器”安装（或为了安装的隐蔽美观性，可选用室内半球吸顶嵌入云台），该摄像机特点是：集成度高，内置高变倍的电动镜头,监看范围更实际情况，进行灵活选用。广具有自动关圈、自动聚焦功能，控制更简捷;外观更加小巧，可放入普通球型云台；采用SONY机芯，品质精良，画质清晰，色彩饱和度高；超低照度，适合光线较差的环境;安装更方便简单,维护性更小;性价比更优等。3.分公司安装的主控设备选用IDRS40 4 C四路网络视频服务器，其特点是：采用国际先进的HO 2 64算法压缩，使压缩码流更低、网络传输更快、图像质量更高;嵌入式实时多任务操作系统（RTOS）和嵌入式处理器，集音/视频采集、实时压缩、网络传输、云镜控制、录像存储、联动报警、双向语音对讲等功能为一体;支持流协议（RTP/RTCP、RTSP）、IE浏览;体积小巧，安装简便，即插即用，适合监控点较分散，且利用网络传输的监控项目。4.需要说明的是，网络传输不同于普通的同轴电缆传输，传输效果往往受到网络稳定性和带宽的影响，因此为了达到较理想的传输效果，除了采用高性能的网络传输设备，还要尽可能提供和创造好的网络条件，以确保传输的稳定性和速度。5.该设备选型是在保证系统稳定性和用户基本需求的基础上，首选经济型产品，同时备选性能较高产品。用户可根据九器材报价清单：（略）
