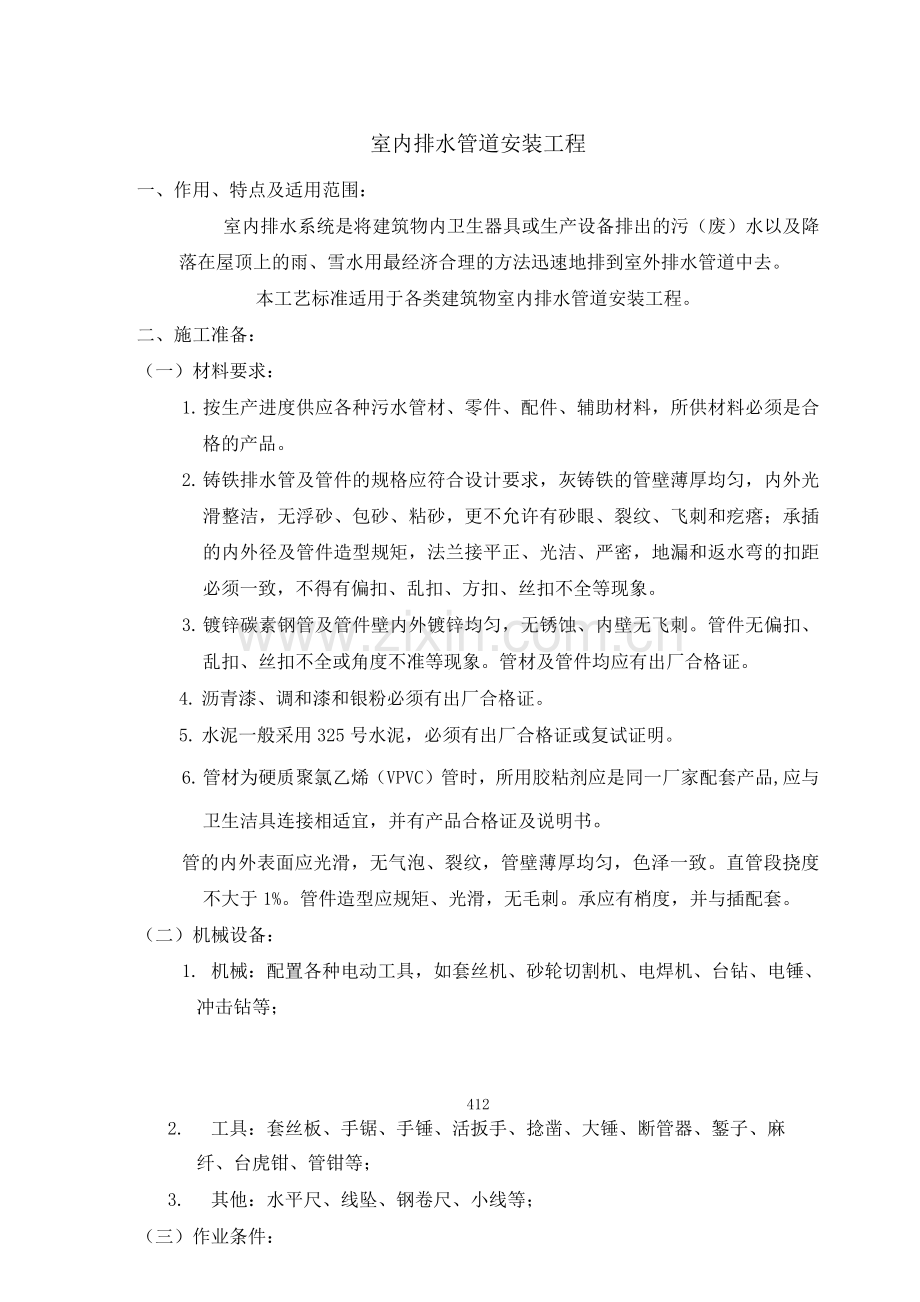

室内排水管道安装工程
一、作用、特点及适用范围：
室内排水系统是将建筑物内卫生器具或生产设备排出的污（废）水以及降落在屋顶上的雨、雪水用最经济合理的方法迅速地排到室外排水管道中去。
本工艺标准适用于各类建筑物室内排水管道安装工程。
二、施工准备：
（一）材料要求：
1. 按生产进度供应各种污水管材、零件、配件、辅助材料，所供材料必须是合格的产品。
2. 铸铁排水管及管件的规格应符合设计要求，灰铸铁的管壁薄厚均匀，内外光滑整洁，无浮砂、包砂、粘砂，更不允许有砂眼、裂纹、飞刺和疙瘩；承插的内外径及管件造型规矩，法兰接平正、光洁、严密，地漏和返水弯的扣距必须一致，不得有偏扣、乱扣、方扣、丝扣不全等现象。
3. 镀锌碳素钢管及管件壁内外镀锌均匀，无锈蚀、内壁无飞刺。管件无偏扣、乱扣、丝扣不全或角度不准等现象。管材及管件均应有出厂合格证。
4. 沥青漆、调和漆和银粉必须有出厂合格证。
5. 水泥一般采用325号水泥，必须有出厂合格证或复试证明。
6. 管材为硬质聚氯乙烯（VPVC）管时，所用胶粘剂应是同一厂家配套产品,应与卫生洁具连接相适宜，并有产品合格证及说明书。
管的内外表面应光滑，无气泡、裂纹，管壁薄厚均匀，色泽一致。直管段挠度不大于1%。管件造型应规矩、光滑，无毛刺。承应有梢度，并与插配套。
（二）机械设备：
1. 机械：配置各种电动工具，如套丝机、砂轮切割机、电焊机、台钻、电锤、冲击钻等；
412
2. 工具：套丝板、手锯、手锤、活扳手、捻凿、大锤、断管器、錾子、麻
纤、台虎钳、管钳等；
3. 其他：水平尺、线坠、钢卷尺、小线等；
（三）作业条件：
1. 地下排水管道铺设必须在基础墙达到或接近土标高，
房心土回填到管底或稍高的高度，房心内沿管线位置无堆积物，且管道穿过建筑基础处，已按设计要求预留好管洞。
2. 设备层内排水管道的敷设，应在设备层内模板拆除清理后进行。
3. 楼层内排水管道的安装，应与结构施工隔开一〜二层，且管道穿越结构部位的孔洞等均已预留完毕，室内模板或杂物清除后，室内弹出房间尺寸线及准确的水平线。
4. 根据设计图纸及技术交底，检查、核对预留孔洞大小尺寸是否正确，将管道坐标、标高位置画线定位。
5. 应该做防腐处理的管材及管件已经完成，并可以安装。

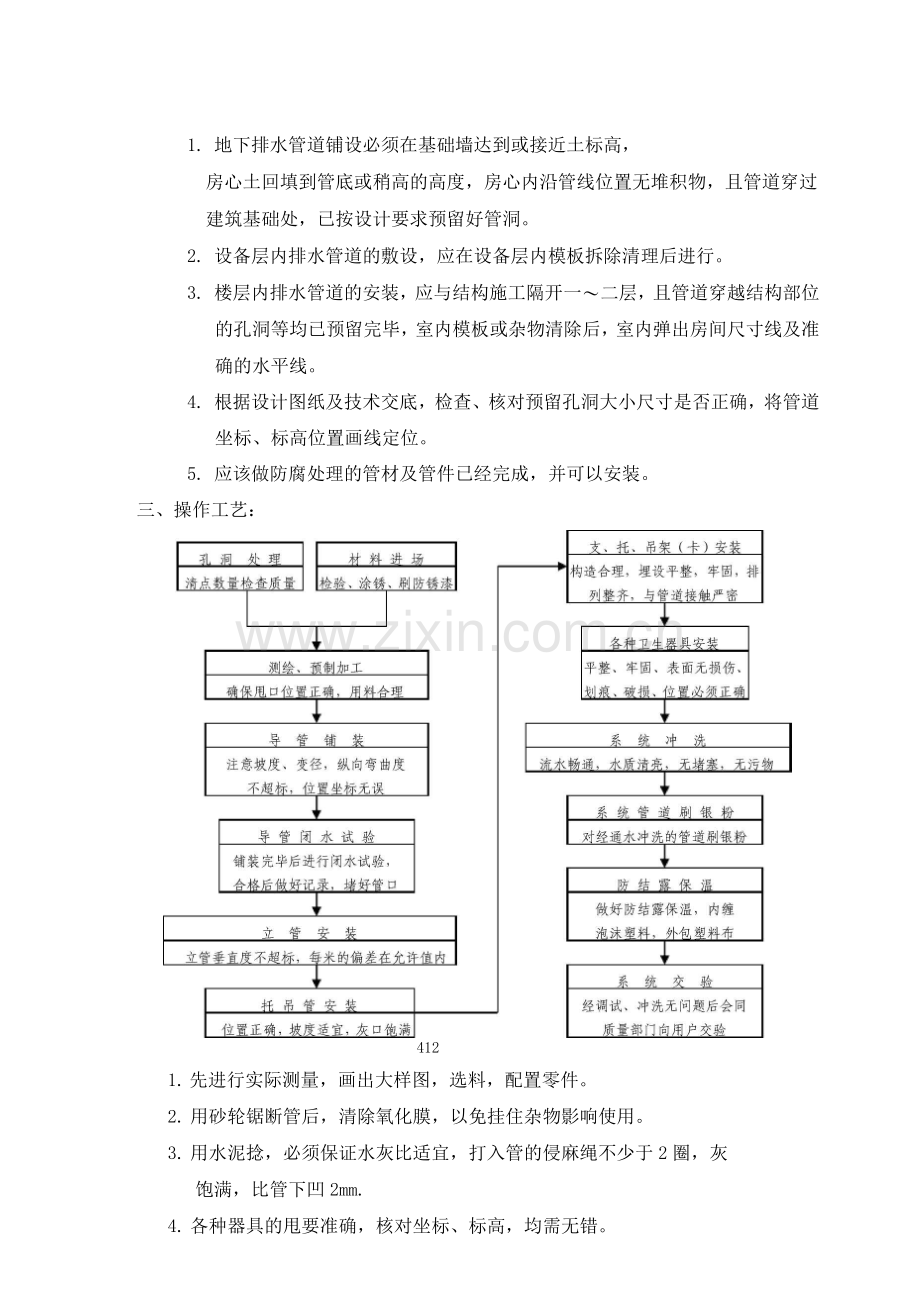

三、操作工艺：

412
1. 先进行实际测量，画出大样图，选料，配置零件。
2. 用砂轮锯断管后，清除氧化膜，以免挂住杂物影响使用。
3. 用水泥捻，必须保证水灰比适宜，打入管的侵麻绳不少于2圈，灰
饱满，比管下凹2mm.
4. 各种器具的甩要准确，核对坐标、标高，均需无错。
5. 各种卡具、支架（墩）须牢固，性能符合设计要求。
6. 凡是埋设的管道，隐蔽工程必须做闭水试验，合格后堵好备 用。
7. 器具安装后进行系统冲洗，保证水流通畅，器具性能良好，表面无残破、损坏。
8. 为了减少在安装中捻固灰，对部分管材与管件可预先按测绘的草图捻好灰，并编号，码放在平坦的场地，管段下面用木方垫平垫实。
9. 捻好灰的预制管段，对灰要进行养护，一般可采用湿麻绳缠绕灰，浇水养护保持湿润。冬季要采取防冻措施，一般常温24〜48h后方能移动，运到现场安装。
四、质量标准：
（一）主控项目：
1. 隐蔽或埋地的排水管道在隐蔽前必须做灌水试验，其灌水高度应不低于底层卫生器具的上边缘或底层地面2cm高度。
检验方法：满水15min水面下降后，再灌满观察5min，液面不降，管道及接无渗漏为合格。
2. 生活污水塑料管道的坡度必须符合设计或下表规定:
项
次
管径（mm）
标准坡度（0/）
最小坡度（0/）
规范、标准
企业标准
规范、标准
企业标准
1
50
25
20
12
12
2
75
15
10
8
8
3
110
12
10
6
6
4
125
10
8
5
5
5
160
7
5
4
4
检验方法：水平尺、拉线尺量检查。

412
3.生活污水铸铁管道的坡度必须符合设计或下表规定:
项
次
管径（mm）
标准坡度（0/）
最小坡度（0/）
规范、标准
企业标准
规范、标准
企业标准
1
50
35
30
25
25
2
75
25
20
15
15
3
1
20
15
12
12
4
125
15
12
10
10
5
150
10
8
7
7
6
2
8
6
5
5

检验方法：水平尺、拉线尺量检查。
4. 排水塑料管必须按设计要求及位置装设伸缩节。如设计无要求时,伸缩节间距不得大于4m。
高层建筑中明设排水塑料管道应按设计要求设置阻火圈或防火套管。
检验方法：观察检查。
5. 排水主立管及水平干管管道均应做通球试验，通球球径不小于排水管道管径的2/3，通球率必须达到1%；
（二）一般项目：
1. 在生活污水管道上设置的检查或清扫，当设计无要求时应符合以下规定：
（1）在立管上每隔一层设置一个检查，但在最底层和有卫生器具的最高层必须设置。如为两层建筑时，可仅在底层设置立管检查；如有乙字弯管时，则在该层乙字弯管的上部设置检查。检查中心高度距操作地面一般为1m，允许偏差土 2 0mm；检查的朝向应便于检修。暗装立管，在检查处应安装检修门。
（2）在连接两个及以上大便器或3个及3个以上卫生器具的污水横管上应设置清扫。当污水管在楼板下悬吊敷设时，可将清扫设在上一层楼地面上，污水管起点的清扫与管道相垂直的墙面距离不得小于2mm；若污水管起点设置堵头代替清扫时，与墙面距离不得小于
412
4mm。
(3) 在转角小于1 350的污水横管上，应设置检查或清扫。
(4) 污水横管的直线管段，应按设计要求的距离设置检查或清扫。检验方法：观察和尺量检查。
2. 埋在地下或地板下的排水管道的检查，应设在检查井内。井底表面标
高与检查的法兰相平，井底表面应有5%坡度，坡向检查。
检验方法：尺量检查。
3. 金属排水管道上的吊钩或卡箍应固定在承重结构上.固定件间距：横管
不大于2m;立管不大于3m.楼层高度小于或等于4m,立管可安装1个固定件.立管底部的弯管处应设支墩或采取固定措施.
检验方法：观察和尺量检查。

检验方法：尺量检查。
6. 排水通气管不得与风道或烟道连接，且应符合下列规定：
(1) 通气管应高出屋面女儿墙3mm。
(2) 在通气管出 4m以内有门、窗时，通气管应高出门、窗顶6mm或引向无门、窗一侧。
(3) 在经常有人停留的平屋顶上，通气管应高出屋面2m。
(4) 屋顶有隔热层应从隔热层板面算起。
检验方法：观察检查。
7. 安装未经消毒处理的医院含菌污水管道，不得与其他排水管道直接连接.
检验方法：观察检查。
8. 饮食工业设备引出的排水管及饮用水水箱的溢流管，不得与污水管
412道直接连接，并应留出不小于1mm隔断空间。
检验方法：观察和尺量检查。
9. 通向室外的排水管，穿过墙壁或基础必须下返时，应采用4 50三通或45。弯头连接，并应在垂直管段顶部设置清扫。
检验方法：观察和尺量检查。
10. 由室内通向室外排水检查井的排水管井内引入管应高于排出管或两管顶相平，并有不小于9 的水流转角，如跌落差大于3mm可不受角度限制。
检验方法：观察和尺量检查。
11. 用于室内排水的水平管道与水平管道、水平管道与立管的连接，应采用450三通或4 50四通和9 斜三通或9 斜四通。立管与排出管端部的连接，应采用两个450弯头或曲率半径不小于4倍管径的9 弯头。
检验方法：观察和尺量检查。
11.室内排水管道安装的允许偏差应符合下表规定:
项
次
项目
允许偏差（mm）
检验
方法
规范、标准
企业标准
1
坐标
15
10

2
标高
15
10

铸铁管
每1m
1
1

全长
25
20

横

每
1m
管径小于或等于
1
1
用水准

管

1mm
仪（水

纵
钢
管径大于1mm

平尺）\
3
横
管
全长
管径小于或等于
25
20
直拉线
方

1mm
和尺量

向

管径大于1mm
30
2
检查

弯
塑料管
每1m

曲
全长
（25m以上）
38
30

钢筋混凝土
每1m
3
2

管、
混凝土管
全长（5m以上）
75
60

立
铸铁管
每1m
3
2
吊线和
尺量检
查
4
管
全长（5m以上）
15
10
垂
钢管
每1m
3
2

直
全长（5m以上）
10
5
412

度
塑料管
每1m
3
2

全长（5m以
上）
15
10
五、成品防护措施：
1. 现制混凝土墙要配合结构预留孔洞，凡未预留孔洞要洗洞者，其洞直径不大于所穿管的倍，若须断其中钢筋，必须结构专业同意才可断，避免结构受损，已做完防水的房间严禁洗洞。
2. 已安装的各种管道、支架、托架、吊卡须按指定位置安装，并于管道安装完调直后进行，防止管道位移。
3. 装修抹灰、喷浆时有防污染措施，防止造成大面积污损管道。
4. 管道安装过程中，若中断操作或器具未安装前要加临时堵，防止进入异物。
5. 冬期施工捻灰必须采取防冻措施；
6. 管道安装好后，应将阀门的手轮卸下，竣工时统一安装。
7. 各种卫生器具安装后，应加强成品保护措施，未交验的工程，各种卫生器具不得用作暂设，防止损坏、污染，无法维修或影响使用功能。
六、安全、技术、节约等项措施：
1. 严格材料管理，限额领料，不丢失，不浪费，完工后将剩余。
2. 材料退回材料部门，长料不短用。
3. 安装操作时必须注意安全，进入现场带好安全帽，高空作业系好安全带，清除施工场点的各种障碍，及时消除各种不安全隐患，任何人都严禁违章指挥，违章作业。
4. 施工现场用火必须开动火证，设专人看护，配置消防器材，清除操作点周围的易燃物，施工用电必须由电工拉接，严禁非电工拉、接电源，电动机具要有漏电保护装置，并经常检查机具有无隐患，严禁机具带病运行。
4. 按操作工序施工，不颠倒工序，操作完毕进行自检，合格后做好记录，变更要办理洽商，无洽商严禁随意改动。
5. 以安装完毕的工程必须做好成品保护工作，提倡各工种之间互相保护
412
成品，不得随意损坏。
七、施工注意的事项：
1洗洞要用洗孔机。
2. 凡必须切断的钢筋，须与结构协商，要采取补救措施；
3. 管道的坡度要求均匀，严禁有倒坡；
4. 各种支架、托架、吊卡位置正确，性能良好，安装牢固；
5. 捻的水灰比为1： 2,冬季捻后要采取防冻措施；
6. 同一房间内的卡子高度要一致；
7. 过程中，中断施工或安装完毕管要加临时堵，待以后安装器具;
八. 质量记录：
1. 管材、管件、粘接剂产品合格证及使用期限。
2. 管道预检记录。
3. 管道隐蔽验收记录。
4. 管道通水试验记录。
5. 排水管道灌水试验记录。
6. 预埋雨水管道试压记录。
7. 排水系统通水试验记录。
8. 雨水系统灌水试验记录。
