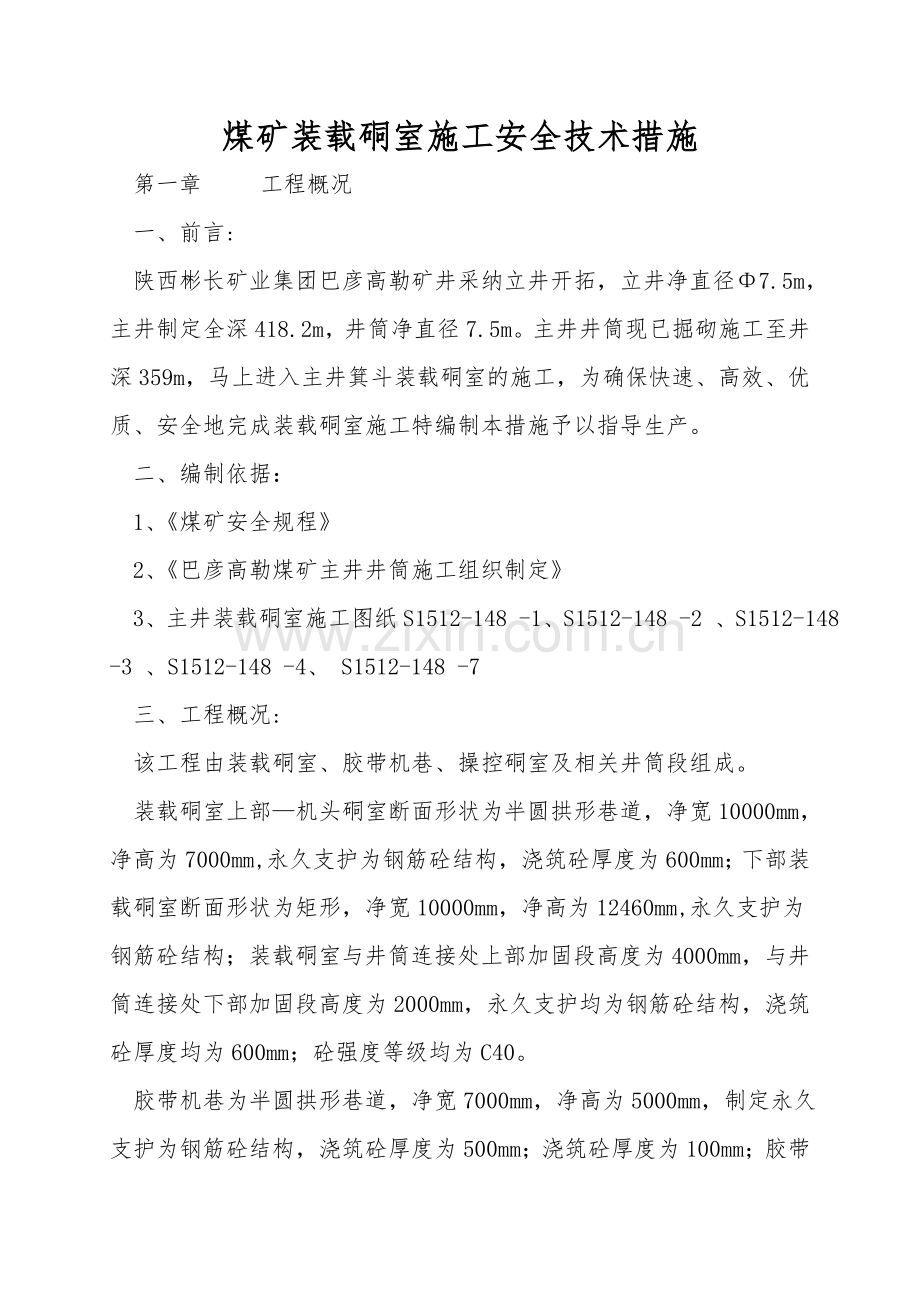

煤矿装载硐室施工安全技术措施
第一章   工程概况
一、前言:
陕西彬长矿业集团巴彦高勒矿井采纳立井开拓，立井净直径Φ7.5m，主井制定全深418.2m，井筒净直径7.5m。主井井筒现已掘砌施工至井深359m，马上进入主井箕斗装载硐室的施工，为确保快速、高效、优质、安全地完成装载硐室施工特编制本措施予以指导生产。
二、编制依据：
1、《煤矿安全规程》
2、《巴彦高勒煤矿主井井筒施工组织制定》
3、主井装载硐室施工图纸S1512-148 -1、S1512-148 -2 、S1512-148 -3 、S1512-148 -4、 S1512-148 -7
三、工程概况:
该工程由装载硐室、胶带机巷、操控硐室及相关井筒段组成。
装载硐室上部—机头硐室断面形状为半圆拱形巷道，净宽10000mm，净高为7000mm,永久支护为钢筋砼结构，浇筑砼厚度为600mm；下部装载硐室断面形状为矩形，净宽10000mm，净高为12460mm,永久支护为钢筋砼结构；装载硐室与井筒连接处上部加固段高度为4000mm，与井筒连接处下部加固段高度为2000mm，永久支护均为钢筋砼结构，浇筑砼厚度均为600mm；砼强度等级均为C40。
胶带机巷为半圆拱形巷道，净宽7000mm，净高为5000mm，制定永久支护为钢筋砼结构，浇筑砼厚度为500mm；浇筑砼厚度为100mm；胶带机巷墙基均为250mm，砼强度等级均为C40。
操控硐室施工另行补充措施。

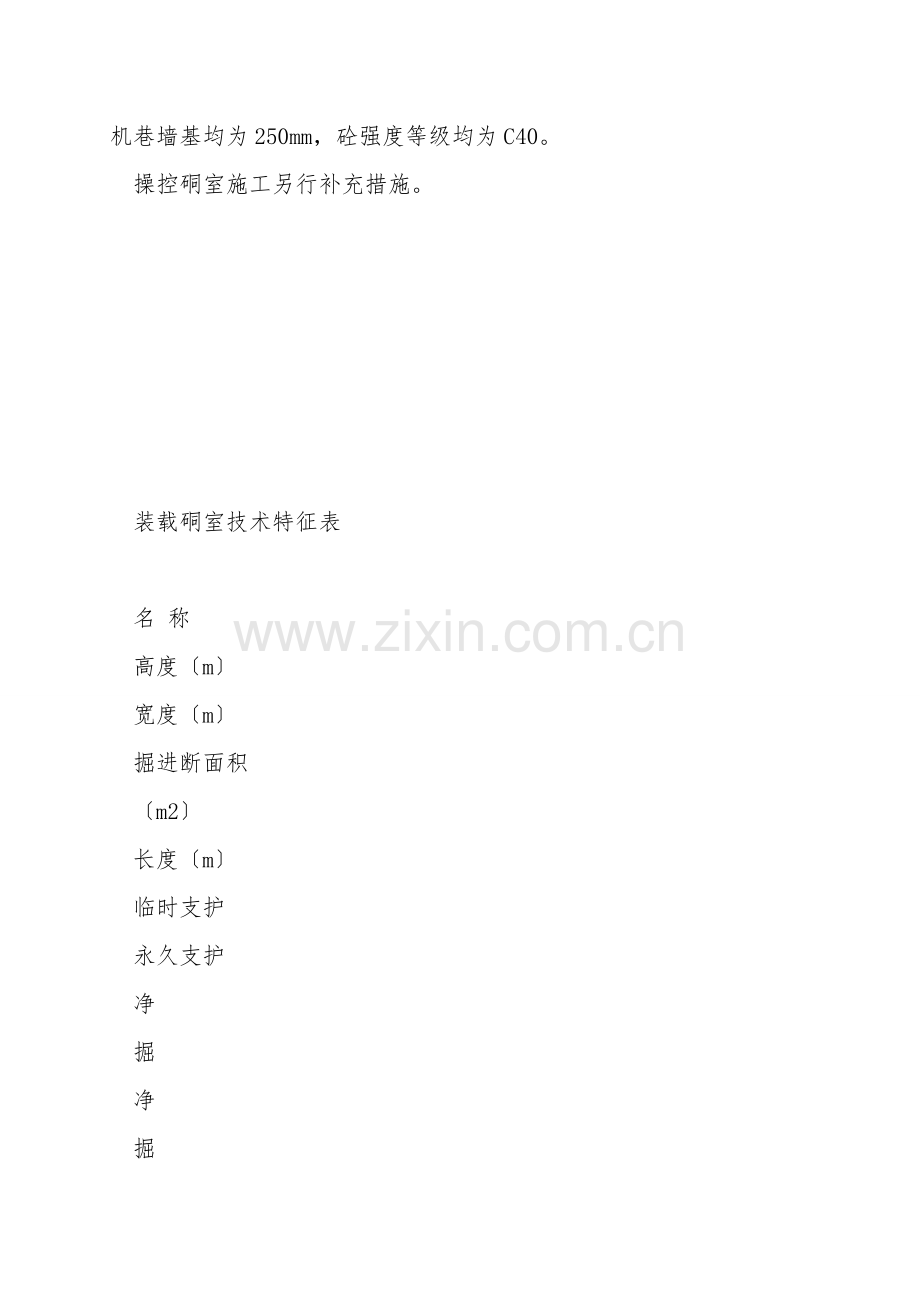

装载硐室技术特征表

名 称
高度〔m〕
宽度〔m〕
掘进断面积
〔m2〕
长度〔m〕
临时支护
永久支护
净
掘
净
掘
机头硐室

锚网索喷+w型钢带
钢筋砼
装载硐室

锚网索喷+w型钢带
钢筋砼
胶带机巷

锚网索喷+w型钢带
钢筋砼
注：喷射砼标号为C20，浇筑砼强度等级分别为C40
三、地质概况:
依据打钻资料分析，装载硐室段依次揭露岩石：
4煤，厚度为7.5m；砂质泥岩，厚度为27.72m；在施工中保持“有疑必探、先探后掘〞的方针，进行综合治理，确保安全、快速施工。

第二章   施工工艺
一、施工方案:
依据该工程特点及我单位的施工经验，主井装载硐室的施工决定采纳与主井井筒同时进行掘进、同时进行砼浇筑的施工方案；首先掘进至机头硐室底板位置，然后进行浇注，浇注完毕后继续向下掘进6m，然后进行浇注该段硐室，待该段硐室浇注完毕后，继续向下掘进至装载硐室底板位置进行浇注。
二、施工工艺:
1、掘进
a、硐室掘进采纳井筒超前自上而下分层掘进随掘随进行外层支护；首先，先掘出硐室拱部、胶带机巷，掘至装载硐室腰线〔底板向上1m处〕后留出底炮停止掘进，并随掘随进行锚喷网及锚索外层支护后浇注砼，最后，分层下掘井筒及硐室进行浇注砼，直到硐室施工完毕。
掘进高度不超过3m，按照一掘一锚一喷的工序施工进行施工。
b、掘进机具：井筒部分沿用基岩段掘进凿井伞钻与钻杆，硐室部分使用YT-28型风动凿岩机，“一字形〞钎头，钎杆长度为1.5～2.5m。。
2、爆破
炸药选用煤矿许用水胶炸药，6m脚线毫秒延期电磁雷管专用起爆器起爆。由于硐室断面较大，为确保初次支护的施工质量，必必须力求断面规整，装药结构采纳正向装药，。〔爆破图表附后〕
3、出矸
硐室开口部分放炮时崩落的矸石由中心回转式抓岩机或人工耙到井筒内，经抓岩机抓至吊桶内排至地面。当硐室继续掘进抓岩机向井筒内抓岩较困难时，采纳人工配合铁锨将硐室内的矸石翻到井筒内，再由中心回转式抓岩机装入吊桶排至地面。由自卸汽车拉到排矸地点。
第三章   支护说明
第一节 支护制定
一、    支护方式:
1、一层〔外层〕支护
装载硐室、胶带机巷及相关井筒段均有120mm厚的锚网索喷+W型钢带外层支护，砼标号为C20。
锚网喷支护紧跟迎头，迎头空顶距离不得超过600mm。锚索在锚网喷后安装，外层支护紧跟掘进迎头。第一排锚杆安设在与井筒连接处，并与岩面保持45°倾角，向内逐渐垂直于岩面。依据岩石条件，适当调整锚杆布置参数，进行喷射砼施工。采纳混凝土喷射机进行喷浆，依据现有施工条件，将喷浆机安设在吊盘上，喷浆料在地面拌制，由吊桶下至井底吊盘，人工上料喷射砼。
2、永久支护:
硐室的永久支护为钢筋砼，机头硐室砌壁厚度600mm，铺底厚度100mm，装载硐室砌壁厚度为600mm，铺底砼厚度为800mm；胶带机巷浇筑砼厚度500mm，铺底100mm；相关井筒段砼厚度为600mm，砼制定强度等级为C40。脱模时间不得低于8小时。全部浇筑完毕，装载硐室、胶带机巷脱模后再进行操控硐室的施工。
井筒段下部加固段用整体模板做底模，上部采纳金属组合模板，吊盘做脚手架，硐室部分采纳土建金属模板配合木模板使用，碹骨采纳[20b槽钢制作，Φ57mm钢管制作脚手架。
第二节 支护工艺
一、外层支护:
1、锚杆施工
1〕、支护材料及参数，外层支护主要技术特征见下表：
外层支护主要技术特征〔每米材料消耗量〕

序号
断面
编号
制定断面〔m〕
锚杆
树脂药卷〔个〕
钢筋网
kg
净
掘
间排距〔mm〕
规格〔mm〕
根数
1
1—1

800
Φ22、L=3000
43．75

2
2—2

800
75

3
3—3

800

4
4—4

800

5
A—A

800

6
B—B

800

锚杆—采纳Φ22×300mm高强螺纹钢锚杆。
锚固剂—树脂锚固剂型号K2335、Z2360。
托盘规格为：长×宽×厚＝150×150×12mm钢板压制成弧型。
金属网——采纳Φ6.5mm钢筋焊接，规格为：1000×2000mm、网格：100×100mm。相临两块网压茬不小于100mm，用14#铁丝绑扎连接，连接点要均匀，间距不大于200mm。
水泥——P.O42.5R一般硅酸盐水泥。
砂子——中粗河砂。
石子——粒径5～15mm。
砼配合比：水泥：黄砂：瓜子片＝1：2：2〔体积比〕；水灰比W：C＝0.45。
锚索——采纳Φ×15000mm，间排距1600×1600mm进行布置，托盘采纳长×宽×厚＝300×300×16mm钢板制作。
槽钢——采纳12号槽钢，中间采纳连接板连接，槽钢钻孔均为Φ30mm孔径。
钢带——
2〕、锚杆安装工艺
2.1〕、打锚杆眼、
打眼前，首先要进行敲帮问顶，做到打眼前无活石危岩；按照中腰线严格检查断面规格，达不到要求的马上进行处理；锚杆眼深依据锚杆的制定长度并使锚杆外露30～50mm，锚杆间排距同意误差±100mm，锚杆应与巷道轮廊线垂直，呈向心形布置，与巷道轮廊线夹角不小于75°，锚杆眼不得沿裂隙布置，不得打穿皮；巷道每排锚杆必必须按照锚杆间排距均匀布置，最下排锚杆距底板不大于300mm，金属网必必须全断面布置。
打眼顺序：应由外向里、先顶后帮的顺序依次进行。
 2.2〕、安装锚杆
使用锚杆锚固剂时应将孔内冲洗干净，先每眼配K2335型树脂锚固剂1卷，Z2360型树脂锚固剂2卷，然后安装锚杆，采纳风动搅拌器进行搅拌，搅拌时间为25～40s，搅拌完毕10分钟后安装锚杆托盘，托盘紧贴岩面，螺丝帽用力矩扳手拧紧，拧紧力矩不小于100N·M，锚固力5t。
