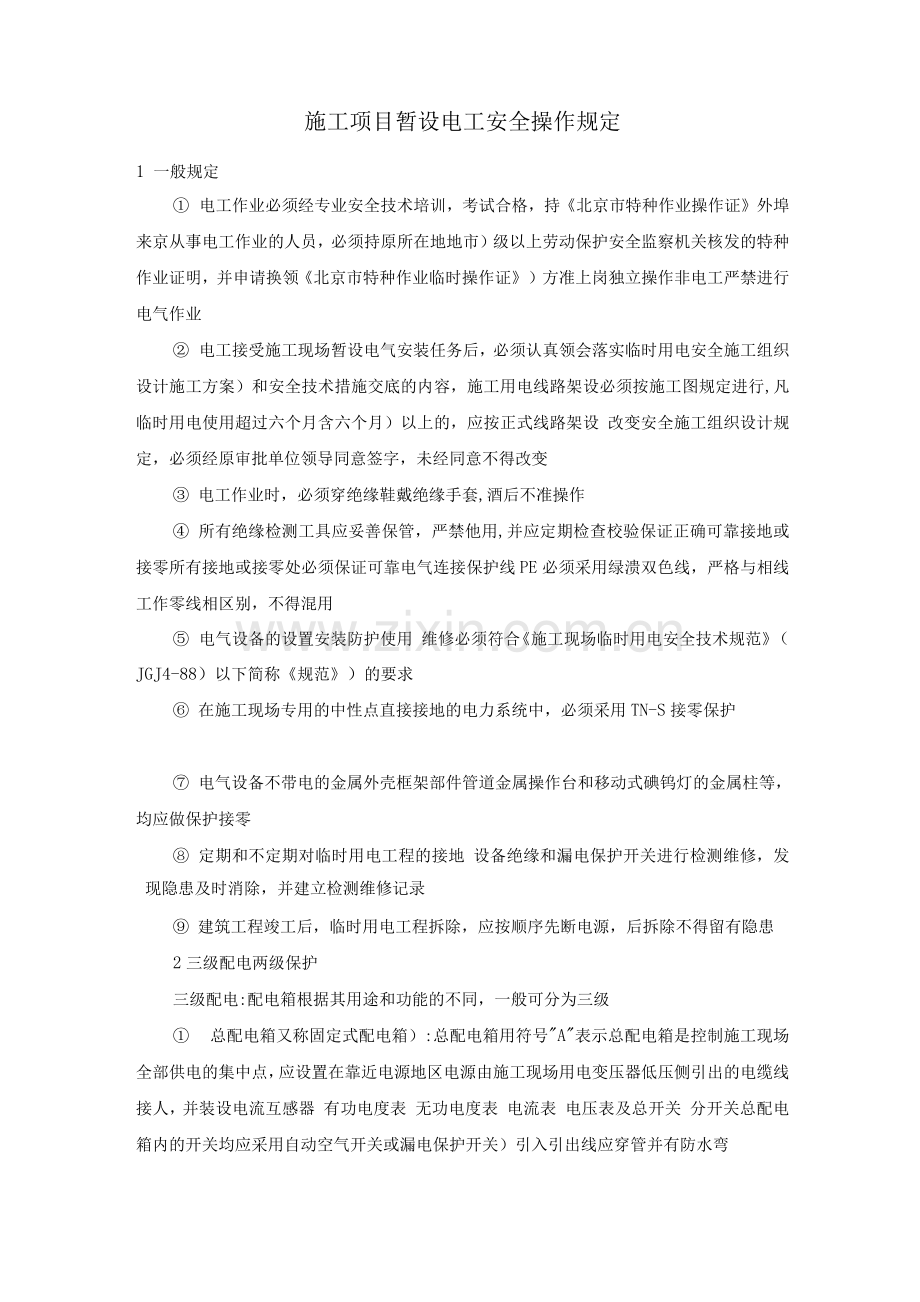

施工项目暂设电工安全操作规定
1 一般规定
① 电工作业必须经专业安全技术培训，考试合格，持《北京市特种作业操作证》外埠来京从事电工作业的人员，必须持原所在地地市）级以上劳动保护安全监察机关核发的特种作业证明，并申请换领《北京市特种作业临时操作证》）方准上岗独立操作非电工严禁进行电气作业
② 电工接受施工现场暂设电气安装任务后，必须认真领会落实临时用电安全施工组织设计施工方案）和安全技术措施交底的内容，施工用电线路架设必须按施工图规定进行,凡临时用电使用超过六个月含六个月）以上的，应按正式线路架设 改变安全施工组织设计规定，必须经原审批单位领导同意签字，未经同意不得改变
③ 电工作业时，必须穿绝缘鞋戴绝缘手套,酒后不准操作
④ 所有绝缘检测工具应妥善保管，严禁他用,并应定期检查校验保证正确可靠接地或接零所有接地或接零处必须保证可靠电气连接保护线PE必须采用绿溃双色线，严格与相线工作零线相区别，不得混用
⑤ 电气设备的设置安装防护使用 维修必须符合《施工现场临时用电安全技术规范》（JGJ4-88）以下简称《规范》）的要求
⑥ 在施工现场专用的中性点直接接地的电力系统中，必须采用TN-S接零保护
⑦ 电气设备不带电的金属外壳框架部件管道金属操作台和移动式碘钨灯的金属柱等，均应做保护接零
⑧ 定期和不定期对临时用电工程的接地 设备绝缘和漏电保护开关进行检测维修，发现隐患及时消除，并建立检测维修记录
⑨ 建筑工程竣工后，临时用电工程拆除，应按顺序先断电源，后拆除不得留有隐患
2三级配电两级保护
三级配电:配电箱根据其用途和功能的不同，一般可分为三级
① 总配电箱又称固定式配电箱）:总配电箱用符号"A"表示总配电箱是控制施工现场全部供电的集中点，应设置在靠近电源地区电源由施工现场用电变压器低压侧引出的电缆线接人，并装设电流互感器 有功电度表 无功电度表 电流表 电压表及总开关 分开关总配电箱内的开关均应采用自动空气开关或漏电保护开关）引入引出线应穿管并有防水弯
② 分配电箱又称移动式配电箱）分配电箱用符号"B"表示 其中1 2 3表示序号分配电箱是总配电箱的一个分支，控制施工现场某个范围的用电集中点，应设在用电设备负荷相对集中的地区箱内应设总开关和分开关总开关应采用自动空气开关,分开关可采用漏电开关或刀闸开关并配备熔断器
③ 开关箱:直接控制用电设备 开关箱与所控制的固定式用电设备的水平距离不得大于3m,与分配电箱的距离不得大于30m.开关箱内安装漏电开关熔断器及插座电源线采用橡套软电缆线，从分配电箱引出，接人开关箱上闸
④ 配电箱及其内部开关器件的安装应端正牢固安装在建筑物或构筑物上的配电箱为固定式配电箱，其箱底距地面的垂直距离应大于1.3m，小于1.5m .移动式配电箱不得置于地面上随意拖拉，应固定在支架上,其箱底与地面的垂直距离应大于0.6m，小于1.5m.
⑤ 配电箱内的开关电器，应安装在金属或非木质的绝缘电器安装板上，然后整体紧固在配电箱体内，金属箱体 金属电器安装板以及箱内电器不带电的金属底座,外壳等，必须做保护接零保护零线必须通过零线端子板连接
⑥ 配电箱和开关箱的进出线，应设在箱体的下面，并加护套保护进出线应分路成束，不得承受外力,并做好防水弯导线束不得与箱体进出线直接接触
⑦ 配电箱内的开关及仪表等电器排列整齐，配线绝缘良好，绑扎成束 熔丝及保护装置按设备容量合理选择，三相设备的熔丝大小应一致三个及其以上回路的配电箱应设总开关，分开关应标有回路名称三相胶盖闸开关只能作为断路开关使用，不得装设熔丝,应另加熔断器各开关触点应动作灵活接触良好配电箱的操作盘面不得有带电体明露箱内应整洁,不得放置工具等杂物，箱门应有锁，并用红色油漆喷上警示标语和危险标志,喷写配电箱分类编号箱内应设有线路图下班后必须拉闸断电，锁好箱门
⑧ 配电箱周围2m内不得堆放杂物电工应经常巡视检查开关熔断器的接点处是否过热各接点是否牢固,配线绝缘有无破损,仪表指示是否正常等发现隐患立即排除配电箱应经常清扫除尘
⑨ 每台用电设备应有各自专用的开关箱，必须实行”一机一闸一漏一箱”制，严禁同一个开关电器直接控制二台及二台以上用电设备含插座）
两级漏电保护
总配电箱和开关箱中两级漏电保护器的额定漏电动作电流和额定漏电动作时应合理配合，使之具有分级分段保护的功能
施工现场的漏电保护开关在总配电箱分配电箱上安装的漏电保护开关的漏电动作电流应为501mA,保护该线路;开关箱安装漏电保护开关的漏电动作电流应为30心以下
漏电保护开关不得随意拆卸和调换零部件，以免改变原有技术参数并应经常检查试验，发现异常，必须立即查明原因，严禁带病使用
3施工照明
① 施工现场照明应采用高光效 长寿命的照明光源 工作场所不得只装设局部照明，对于需要大面积的照明场所，应采用高压汞灯高压钠灯或碘钨灯,灯头与易燃物的净距离不小于0.3m.流动性碘钨灯采用金属支架安装时，支架应稳固，灯具与金属支架之间必须用不小于0.2m的绝缘材料隔离
② 施工照明灯具露天装设时，应采用防水式灯具，距地面高度不得低于3m.工作棚场地的照明灯具，可分路控制，每路照明支线上连接灯数不得超过10盏，若超过10盏时，每个灯具上应装设熔断器
③ 室内照明灯具距离地面不得低于2.4m.每路照明支线上灯具和插座数不宜超过25个，额定电流不得大于15A,并用熔断器或自动开关保护
④ 一般施工场所宜选用额定电压为220V的照明灯具，不得使用带开关的灯头,应选用螺灯头相线接在与中心触头相连的一端,零线接在与螺纹相连的一端灯头的绝缘外壳不得有损伤和漏电，照明灯具的金属外壳必须做保护接零单项回路的照明开关箱内必须装设漏电保护开关 ⑤现场局部照明用的工作灯，室内抹灰水磨石地面等潮湿的作业环境，照明电源电压应不大于36V.在特别潮湿,导电良好的地面锅炉或金属容器内工作的照明灯具其电源电压不得大于12V.工作手灯应用胶把和wang罩保护
⑥ 36V的照明变压器，必须使用双绕组型，二次线圈铁芯金属外壳必须有可靠保护接零一二次侧应分别装设熔断器,一次线长度不应超过3m.照明变压器
必须有防雨防砸措施
⑦ 照明线路不得拴在金属脚手架 龙门架上，严禁在地面上乱拉 乱拖 灯具需要安装在金属脚手架龙门架上时，线路和灯具必须用绝缘物与其隔离开，且距离工作面高度3米以上 控制刀闸应配有熔断器和防雨措施
⑧ 施工现场的照明灯具应采用分组控制或单灯控制
4施工用电线路
施工用电线路从结构形式上可分为架空线路和电缆线路两大类型
架空线路
① 施工现场运电杆时，应由专人指挥小车搬运,必须绑扎牢固，防止滚动人抬时，前后要响应，协调一致，电杆不得离地过高防止一侧受力扭伤
② 人工立电杆时,应有专人指挥 立杆前检查工具是否牢目可靠伽叉木无伤痕，链子合适，溜绳横绳逮子绳钢丝绳无伤痕）地锚钎子要牢固可靠，溜绳各方向吃力应均匀操作时，互相配合，听从指挥，用力均衡;机械立杆，吊车臂下不准站人，上空（吊车起重臂杆回转半径内）所有带电线路必须停电
③ 电杆就位移动时,坑内不得有人电杆立起后，必须先架好叉木，才能撤去吊钩电杆坑填土夯实后才允许撒掉叉木溜绳或横绳
④ 电杆的梢径不小于13cm，埋人地下深度为杆长的1/10再加上0.6m.木质杆不得劈裂腐朽，根部应刷沥青防腐 水泥杆不得有露筋环向裂纹 扭曲等现象
*登杆组装横担时，活板子开要合适，不得用力过猛
*登杆脚扣规格应与杆径相适应使用脚踏板，钩子应向上使用的机具护具应完好无损操作时系好安全带，并栓在安全可靠处，扣环扣牢，严禁将安全带拴在瓷瓶或横担上
*杆上作业时，禁止上下投掷料具料具应放在工具袋内，上下传递料具的小绳应牢固可靠递完料具后，要离开电杆3m以外
⑤ 架空线路的干线架设（380/220V）应采用铁横担瓷瓶水平架设，档距不大于35m，线间距离不小于0.3m.
*架空线路必须采用绝缘导线 架空绝缘铜芯导线截面积不小于lOmm2,架空绝缘铝芯导线截面积不小于16mm2,在跨越铁路管道的档距内，铜芯导线截面积不小于16mm2，铝芯导线截面积不小于35mm2.导线不得有接头
*架空线路距地面一般不低于4m,过路线的最下一层不低于6m.多层排列时,上 下层的间距不小于0.6m.高压线在上方，低压线在中间,广播线电话线在下方
*干线的架空零线应不小于相线截面的1/2.导线截面积在lOmm2以下时，零线和相线截面积相同支线零线是指干线到闸箱的零线，应采用与相线大小相同的截面
*架空线路最大弧垂点至地面的最小距离（米）
架空线路地区
线路负荷
1KV以下
1-4 0KV
居民区66.5
交通要道（路）67
建筑物顶端2.53
特殊管道1.53
*架空线路摆动最大时与各种设施的最小距离（m）:外侧边线与建筑物凸出部分的最小距离lkV以下时为lm,1lOkV时，为1.5m.在建工程含脚手架）的外侧边缘与外电架空线路的边线之间的最小距离：lk似下时为4m;1 一 lOkV时为6m.
⑥ 杆上紧线应侧向操作，并将夹紧螺栓拧紧，紧有角度的导线时，操作人员应在外侧作业紧线时装设的临时脚踏支架应牢固如用大竹梯，必须用绳将梯子与电杆绑扎牢固调整拉线时,杆上不得有人
⑦ 紧绳
用的铅铁）丝或钢丝绳，应能承受全部拉力，与电线连接必须牢固紧线时导线下方不得有人 终端紧线时反方向应设置临时拉线
⑧ 大雨大雪及六级以上强风天，停止登杆作业
电缆线路
电缆干线应采用埋地或架空敷设，严禁沿地面明敷设，并应避免机械损伤和介质腐蚀
① 电缆在室外直接埋地敷设时，必须按电缆埋设图敷设,井应砌砖槽防护，埋设深度不得小于0.6m.
② 电缆的上下各均匀铺设不小于5cm厚的细砂,上盖电缆盂板或红机砖作为电缆的保护层
③ 地面上应有埋设电缆的标志,并应有专人负责管理不得将物料堆放在电缆埋设的上方
④ 有接头的电缆不准埋在地下接头处应露出地面并配有缆接线盒箱）电缆接线盒箱）应防雨防尘防机械损伤，并远离易燃易爆易腐蚀场所
⑤ 电缆穿越建筑物构筑物道路易受机械损伤的场所及引出地面从2m高度至地下0.2m处，必须加设防护套管
⑥ 电缆线路与其附近热力管道的平行间距不得小于2m,交叉间距不得小于lm.
⑦ 橡套电缆架空敷设时，应沿着墙壁或电杆设置，并用绝缘子固定，严禁使用金属裸线作绑线电缆间距大于10m时,必须采用铅丝或钢丝绳吊绑，以减轻电缆自重，最大弧垂距地面不小于2.5m.电缆接头处应牢固可靠，做好绝缘包扎,保证绝缘强度，不得承受外力
⑧ 在施建筑的临时电缆配电，必须采用电缆埋地引入电缆垂直敷设时，位置应充分利用竖井垂直孔洞其固定点每楼层不得少于一处水平敷设应沿墙或门固定，最大弧垂距离地免不得小于1.8米
