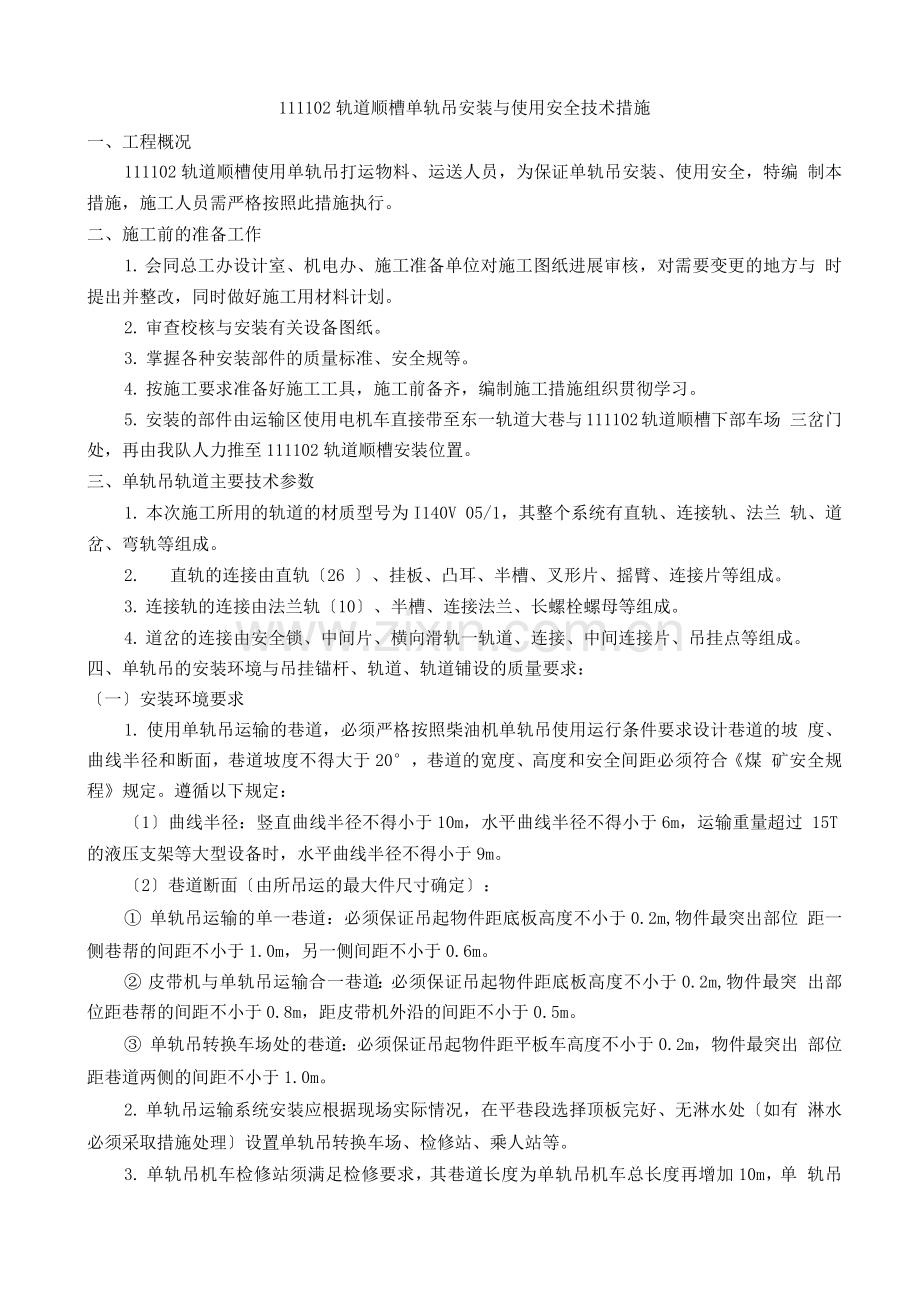

111102轨道顺槽单轨吊安装与使用安全技术措施
一、工程概况
111102轨道顺槽使用单轨吊打运物料、运送人员，为保证单轨吊安装、使用安全，特编 制本措施，施工人员需严格按照此措施执行。
二、施工前的准备工作
1. 会同总工办设计室、机电办、施工准备单位对施工图纸进展审核，对需要变更的地方与 时提出并整改，同时做好施工用材料计划。
2. 审查校核与安装有关设备图纸。
3. 掌握各种安装部件的质量标准、安全规等。
4. 按施工要求准备好施工工具，施工前备齐，编制施工措施组织贯彻学习。
5. 安装的部件由运输区使用电机车直接带至东一轨道大巷与111102轨道顺槽下部车场 三岔门处，再由我队人力推至111102轨道顺槽安装位置。
三、单轨吊轨道主要技术参数
1. 本次施工所用的轨道的材质型号为I140V 05/1，其整个系统有直轨、连接轨、法兰 轨、道岔、弯轨等组成。
2. 直轨的连接由直轨〔26 〕、挂板、凸耳、半槽、叉形片、摇臂、连接片等组成。
3. 连接轨的连接由法兰轨〔10〕、半槽、连接法兰、长螺栓螺母等组成。
4. 道岔的连接由安全锁、中间片、横向滑轨一轨道、连接、中间连接片、吊挂点等组成。
四、单轨吊的安装环境与吊挂锚杆、轨道、轨道铺设的质量要求：
〔一〕安装环境要求
1. 使用单轨吊运输的巷道，必须严格按照柴油机单轨吊使用运行条件要求设计巷道的坡 度、曲线半径和断面，巷道坡度不得大于20°，巷道的宽度、高度和安全间距必须符合《煤 矿安全规程》规定。遵循以下规定：
〔1〕曲线半径：竖直曲线半径不得小于10m，水平曲线半径不得小于6m，运输重量超过 15T的液压支架等大型设备时，水平曲线半径不得小于9m。
〔2〕巷道断面〔由所吊运的最大件尺寸确定〕：
① 单轨吊运输的单一巷道：必须保证吊起物件距底板高度不小于0.2m,物件最突出部位 距一侧巷帮的间距不小于1.0m，另一侧间距不小于0.6m。
② 皮带机与单轨吊运输合一巷道：必须保证吊起物件距底板高度不小于0.2m,物件最突 出部位距巷帮的间距不小于0.8m，距皮带机外沿的间距不小于0.5m。
③ 单轨吊转换车场处的巷道：必须保证吊起物件距平板车高度不小于0.2m，物件最突出 部位距巷道两侧的间距不小于1.0m。
2. 单轨吊运输系统安装应根据现场实际情况，在平巷段选择顶板完好、无淋水处〔如有 淋水必须采取措施处理〕设置单轨吊转换车场、检修站、乘人站等。
3. 单轨吊机车检修站须满足检修要求，其巷道长度为单轨吊机车总长度再增加10m，单 轨吊机车底面距巷道底板的高度为0.8m，单轨吊机车最突出部位距巷道两侧的间距不小于
1.2m。
4. 单轨吊轨道、道岔、弯道等安装必须按照设计要求和施工图纸，不得随意变更施工方 案。选用的悬挂固定方式、锚固力以与锚杆、锚索、索具等的强度，须有3倍以上的的安全 系数。
〔二〕单轨吊轨道安装要求
〔1〕巷道顶板与专用的吊具配合良好，不得有空隙；吊挂锚杆外露为1—150mm。
起吊锚杆每组两根，间距为8mm,并挂牌管理，并建立锚杆抗拔力台账。锚杆选用①22mm L=2.5 m高强度锚杆，锚固力不小于120KN/根。
〔2〕锚杆吊具与顶板用锚杆与垫块进展锚固，必须拧紧。
〔3〕轨道底侧通过扣件配合定位连接，上侧通过挂板、凸耳、叉形片、摇臂等与18
X 90矿用圆环链连接。
〔4〕调节轨道或弯道梁与道岔配合底边用M20 X 180螺栓组合套装进展紧固，顶侧 除用M20螺栓与*18x90矿用圆环链连接外，还要进展紧固。
〔5〕对于轨道高度的调节，根据所吊货物的高度、巷道高度等综合进展确认，高度
调节用圆环链进展调节〔如3环、50环等〕
〔6〕采用的是专用的锚杆吊具吊链的吊挂方式，由两根锚杆加锚杆吊具和18 x 90 矿用圆环链固定一个摇臂，再用挂板、凸耳、叉形片等与轨道连接起来。
〔7〕现场如有顶板破碎的地方，可以采用打*21.8 L=42mm锚索的方式进展吊挂， 把18x90矿用圆环链一头直接压在锚索的锁具里，另一头固定摇臂的方法安装，吊挂锚 索外露为5—6mm,起吊锚索每组两根，锚索间距8mm,锚固力不小于120KN/根。
〔8〕轨道线路悬吊高度，必须保证运输物料下方与底板距离不小于0.2m。
〔9〕吊链采用* 18 x 90mm以上的圆环链，吊链铅垂偏角不得大于60°。
〔10〕在轨道悬挂时不能使角度剪切合死，即使车行驶时也不应没缝；在打开连接 时也不能一下开到挡块的位置。
〔11〕在弯轨开始处、每个连接部、弯轨完毕处一定要有悬挂点。
〔12〕在安装前需要对轨道的外观进展视觉检查。
〔13〕如果直轨上面有明显的损坏或缺陷，不能使用。
〔14〕焊接导致弯曲的局部必须被全部替换，不允许将直轨拉直使用。
〔15〕轨道的切割〔为了适应巷道条件〕必须取得产品生产厂商的许可，而且必须 用厂商提供的轨道。焊接轨道必须要求有焊接资质的专业人员按照焊接说明操作。
〔16〕所有不属于直轨的多余的局部，尤其是粘连在轨道上的局部必须剔除。
〔17〕一段直轨的末端防脱落局部必须和另一段直轨前端的引导局部相连接组成整 体的轨道。
〔18〕为了防止事故的发生，所有直轨的安装必须由经过培训合格的专业人员在遵 循安全规和安装规程的情况下完成。
〔19〕注意要有足够的自由空间〔轨道承载量〕使得单轨吊能够固定在轨道上并正
2 / 15
常走行。
〔20〕安装轨道时一定注意使凸块面向着安装方向。在倾斜的巷道，安装方向应为 上坡方向。
〔21〕在东一轨道大巷与111102轨道顺槽单轨吊轨道铺设处施工起吊锚杆或锚索。
〔四〕轨道铺设质量要求
〔1〕直轨线路：
A、接头平整度：水平、垂直偏差均不得大于3mm。
B、方向：目视直顺，轨道无明显变形，接头摆角允许偏差：水平不超过3°，垂直 不超过5°。
C、下轨面接头轨缝不大于5mm。
〔2〕弯轨线路：
A、接头平整度：水平、垂直偏差均不得大于3mm。
B、方向：目视直顺，轨道无明显变形，接头摆角允许偏差：水平不超过3°，垂直 不超过5°。
C、下轨面接头轨缝不得大于3.5mm。
D、弯道曲率半径由机车性能与巷道实际情况确定。
〔3〕道岔线路：
A、接头平整度：水平、垂直偏差均不得大于3mm。
B、方向：目视直顺，轨道无明显变形，接头摆角允许偏差：水平不超过3°，垂直 不超过5°。
C、道岔的岔尖的结合处不得大于3mm。
D、道岔锁定装置的结合处不得大于3mm。
五、单轨吊安装方法
1、将现场需要的工具全部准备妥当。
2、根据吊挂锚杆〔索〕的位置，轨道的连接可根据现场实际情况用以下方法：
用“人字梯作为辅助工具，并使用12#铁丝带好二次保护，首先在地面将两段直轨 使用平衡梁连接在一起，再用一台1t或2t手拉葫芦将两段直轨提起；用链条固定住右边直 轨的自由端，把左边直轨的自由端和前一节轨道末端固定好；连接前先用葫芦将直轨稳定住， 保证安全。起吊时，人员站位要合理，不得站在轨道正下方，需站在轨道两侧。起吊时要在 工作区域前后五米外设置警戒，人员通过需经工作人员允许。
3、连接好一段后根据实际情况再做相应的调整。
4、轨道调整好以后，在轨道的终端安装一个阻车器，并用红色漆防腐。
5、按照图纸标示设备组件的先后顺序，依次把设备的专用框起吊至和过渡轨一样的 高度，然后用20 x 75的螺栓进展连接，最后用棕绳栓在设备上，用人力进展拉运。
6、安装机身主机时，用两个3T葫芦进展起吊，根据下述7的方法进展安装。
7、安装SLG 8.2〔4.5〕起吊梁时，需要把已安装的轨道卸掉两节，把卸掉的轨道用 人工搬运的方法穿到起吊梁的行走轮上，然后用两个1T手拉葫芦进展起吊，并和原接好 的轨道进展连接，最后用棕绳栓在起吊梁上，用人力进展拉运。
8、在安装过程中，应将已连接到轨道上的局部设备与轨道用40T锚链连接，以免该 件在轨道上放大滑。
9、设备组件按照图纸标示的先后顺序进展安装好后，把各个设备之间的油管根据图 纸标示的位置进展连接。
10、对柴油、液压油、机油的注入后，并且打压，压力打到150MPa以后，对单轨吊 机车打火。
11、单轨吊机车打火后，在开机状态下打开单轨吊上所有驱动装置上的紧急制动闸 并保持打开状态，将安装于制动闸间隙处的钢板块去掉，保持制动闸闸片为松开状态， 去掉时注意手不得伸入制动闸闸片或弹簧间隙中以防挤手。
六、试车
〔一〕试运转前准备工作
1、复查并拧紧各部连接螺栓，各连接油管是否漏油；并对机车主机的各部位进展检 查。
2、检查各油箱是否满足要求；
3、分别对急停、照明灯、手柄等进展检查，看是否正常运行。
4、全面细致检查一遍沿途的单轨吊轨道，对安装后的遗留残渣等物体与时去除。
5、对沿途的各种影响试车的设备进展拆除或挪移，并保证畅通。
〔二〕空载荷试车
1、机车运行时，必须有一名跟车工在机车的前方，时刻查看机车运行时的轨道是否 受顶板上外露的锚杆〔索〕头影响。如有影响的，应立即停车并处理。
2、机车过弯道、道岔、交岔点等各处时，应提前50米减速运行，速度限制在0.5 米/秒并鸣笛通过。
3、试车时，把沿途闲杂人员撤离或让其进入就近的躲避硐室，并在各个入处设置 警戒。
4、空载荷运行不少于两趟，并做好各项试运行记录。
七、检修规定
1. 每台单轨吊机车必须明确包机责任人，包机人必须经过专门的有针对性培训，才能上 岗作业。
2. 非特殊情况，检修机车必须在检修站进展。油脂、检修工具等存放在检修站附近，消 防设施设置齐全。
3. 机车每天检修时间不得少于3小时。
4. 检修期间，应对机车制动、吊挂、管线连接、保护装置等进展全面检查，发现问题与 时处理，连接装置磨损或弯曲变形量超过原尺寸的10%时必须更换。
5. 机车运行时间达到5h、10h、30h时，必须进展维护保养。
6. 严格执行日检、周检、月检维护保养工作，详细填写检修记录。
八、施工安全技术措施
〔一〕顶板管理安全措施
1、严格执行“敲帮问顶制度，加强顶板管理，班长或跟班队长必须对施工处的顶、帮 安全情况进展一次全面检查，与时找尽顶、帮的浮矸、危岩和开裂浆皮，确认无安全隐患后， 方可开工。
2、找顶工作必须遵守以下规定：
〔1〕找顶工具使用6分镀锌钢管加工，分别为2m、3m、4m三种长度规格，一头制作成斜尖 形。
〔2〕找顶工作应有2名有经验的人员担任，1人找顶、1人观察顶板和退路，找顶人员必须 站在安全地点，并保持退路畅通，找顶前要看好退路。
〔3〕找顶应从支护完好的地点开始，找顶要由上向下、先顶后帮，依次进展，找顶围严禁有 其他人员进入。
〔4〕找顶人员应戴手套，找顶时应防止矸石顺杆而下伤人。
〔5〕顶帮遇有大块煤矸断裂或较大面积离层时，要由外而里，顺着裂隙、层理慢慢找下，不 得强挖硬刨。危岩、活矸未处理完时，严禁在该地点进展其他工作。
〔6〕找顶时，应设专人观察顶板，找顶处下方严禁有人逗留、通行或作业，且观察顶板的人 员应站在找顶人员后侧方向。
〔二〕起吊锚杆施工安全技术措施
〔1〕敲帮问顶，找尽浮矸危岩，按照单轨吊梁长度点好锚杆孔位。
〔2〕施工起吊锚杆孔：按照点好的锚杆孔位，施工人员采用锚索机按锚杆孔位施工锚杆孔。
打完眼后，检查孔是否合格，然后要用压风把眼的积水、煤粉清理干净。
〔3〕送锚固剂：穿过网孔眼向锚杆孔依次装入1卷MSK2850型锚固剂和1卷MSZ2850型锚固 剂，用锚杆慢慢将锚固剂推入孔底。锚杆外露1-150mm
〔4〕搅拌：用搅拌头将锚索机与锚杆螺母连接起来，然后升起锚索机推进锚杆，当锚索机升 到锚杆接触顶板岩面时，停止升锚索机，搅拌20〜35S后停机。
〔5〕紧固锚杆：待10min后再次启动钻机边旋转螺母边推进，托板快速压紧顶板岩面，使锚 杆具有较大的预拉力。锚固力不低于12T。
〔三〕起吊锚索施工安全技术措施
〔1〕按事先点好的眼位施工起吊锚索孔：采用锚索机配合①32mm钻头打锚索孔
〔2〕送锚固剂：向孔依次装入1卷MSK2850型和2卷MSZ2850型锚固剂，用锚索慢慢将锚固 剂推入孔底。锚索外露5-6mm
〔3〕搅拌：用搅拌头将锚索机与锚索连接起来，然后升起锚索机推进锚索，边搅拌边推进， 直至推入孔底，停止升锚索机，搅拌30〜45s后停机。锚固力不低于12T。
〔四〕单轨吊轨道安装安全技术措施
1. 安装单轨吊时，作业人员要站在人字梯上作业，梯子要专人扶牢和监护。
2. 安装单轨吊人员登高作业必须戴好保险带。
3. 抬运单轨吊跑道多人操作时，要配合好，协调一致，坚持轻拿轻放的原那么。
4. 安装单轨吊梁时，要先从一端将单轨吊梁用两条40T链条固定在两根专用吊挂锚杆上， 待一端安装完后，再安装另一端，不允许两端同时作业。
5. 安装作业时，人员严禁站在起吊件下方。
〔五〕单轨吊机车乘人安全技术措施
1. 必须采用专用乘人车，上下人员处的安全间隙不得小于1m，乘人车尾部挂红灯警示。 运行速度不得超过1.2m/s。
2. 严禁使用单轨吊的乘人吊椅吊挂运送物品，一次一节限乘20人。
3. 单轨吊在运人期间，严禁携带易燃、易爆、有腐蚀性物品的人员乘坐。在运人期间不得 同时打运物料。
4. 严禁携带超长物品的人员乘坐。乘车时所带物品长度不得超过1.5m，必须顺巷道方向 携带，不得横放、拖地，以免碰撞其他乘坐人员。乘车人员携带物品重量不得超过10公斤。
5. 在设备运行中，乘车人员要坐稳，脚放平，手扶稳，其身体的任何部位都不得触摸单轨 吊附件与邻近的任何物体。乘车人员不得嬉戏打闹，不得引起吊椅左右摆动。
6. 乘坐人员严禁中途私自单独下车，严禁频繁改换座位，严禁乘坐中睡觉，不准将灯带、 衣物等挂在座位上。
7. 人员集中乘坐时，不得拥挤，应按顺序上下，且必须等乘人装置完全下落至地面停稳时， 人员方可上下。所有乘坐人员必须听从司机与现场管理人员的指挥，严禁超员。乘坐人员做 到座位上必须与时挂好护杆，不得携带超长、超重、利器等物品上车，身体不得探出车外， 车辆停稳后先下后上，严禁人员和物料运输。
8. 在单轨吊未停止运行时严禁上下人。人员上下车时必须由专人进展安全确认后，用哨 通知司机。
9. 乘人运行时，速度必须均匀，严禁突然加减速。
10. 乘人经过道岔时，要提前50米以上减速慢行，司机在经过道岔前，需确认道岔状态 正确方可通行，经过道岔速度不得高于0.5m/s。
11. 经过高抽巷三岔门处皮带机头处时，乘人装置底部距皮带机不得小于1mm.
12. 必须有押车工且持证上岗，单轨吊司机与押车工之间用哨子联系，一声停、二声向上、 三声向下。司机开车前必须得到押车工的准确指令，否那么不准开车。押车工坐在乘人车尾 部外侧第一个座位上，通过观察窗随时观察运行前方的情况。
〔六〕单轨吊运行安全技术措施
1. 单轨吊运行时严格执行“行车不行人，行人不行车制度，单轨吊运行区段有障 碍物时，机车应放慢速度；运行前方有人时，应先停止前进，人员通过或躲避至安全位 置后机车方可通过。
2. 运行过程中，非紧急情况严禁使用紧急制动；当发现机车摆动较大时，应立即停
车检查发现问题与时处理。
3. 运行到车场、道岔、弯道、检修站、乘人站、变坡点、卸载点等特殊地点时，应 提前50m减速运行，速度不得大于0.5 m/s并鸣笛通过。
4. 通过道岔时，必须提前观察道岔闭合情况，防止机车脱轨造成事故。
5. 两列与以上机车同向运行时，间距不得低于1m;两列机车相向运行时，一列车 必须就近进入车场避让；防止发生撞车事故。会车时，不得压道岔，应在指定停车位置 停车，任何人不得站在机车正下方。
6. 会车时，不得压道岔，应在指定停车位置停车，任何人不得站在机车正下方。
7. 停止作业时，机车应停在平巷段或检修站，人员离开驾驶室时，必须拔出关闭机 车；机车钥匙由司机保管，不得随意转借他人。严格执行司机交接班制度。当班司机应 将机车运行情况详细记录，并告知下班司机。
8. 单轨吊操作规定
〔1〕持证上岗：单轨吊司机必须持证上岗，熟练掌握机车的性能、结构、原理；维 修工必须持电钳工证上岗，并会维修、保养和故障处理。
〔2〕单轨机车司机必须熟悉掌握与业务有关应知应会知识与安全操作规程，确保安 全运行。
〔3〕杜绝任何违章指挥，杜绝违章作业。
〔4〕单轨机车司机必须熟知井下环境，单轨吊的运行线路。
〔5〕单轨机车司机必须有责任心，司机在操作前一定要详细检查机车外观情况与机 车性能，是否存在问题。
〔6〕单轨吊司机在操作运送人员、物料时，一定要与引车人员配合好，引车人员没有吹 哨或其他示意，司机严禁操作。引车人员跟车时必须站在单轨吊机车前方，且距机车距离不 得小于5米。
〔7〕安全保护装置：柴油机单轨吊机车各项安全保护装置必须正常投入使用，并定期进 展试验，正确填写试验记录。
(8〕单轨吊机车运行前，必须安排专人对运输线路轨道连接、吊挂点固定、道岔、弯道、 安全距离以与机车等完好情况进展全面排查，并详细填写轨道线路巡回检查记录。
9. 操作要求
〔1〕单轨机车司机必须熟练掌握机车的性能、结构、原理，并应会一般的维修、保 养和故障处理。
〔2〕单轨机车司机应熟悉有关安全规程，准确使用信号，通讯设施，有一定的应变 能力。
〔3〕单轨机车司机要现场交接班，交班司机应向接班司机简述上班机车运行与故障 情况，查阅机车运行记录等，交接双方要在交接本上签字。
〔4〕交班前要清扫卫生，去除设备上的灰尘、杂物。
〔5〕单轨机车需进展检修时，当班司机负责将机车开到检修区段的位置，停车待修。
7 / 15
〔6〕单轨机车出现故障，司机应能对故障进展初步判断，找出导致故障的直接原因， 与时汇报队值班室，通知机车维修工进展维修。
〔7〕操作时，按照要求操作。司机保持正常自然姿势，坐在座位上，经常目视前方， 注意观察轨道、道岔与轨道联接情况，严禁将头或身体探出车外。机车运行时，严禁司 机在驾驶室歪坐、用脚控制操作手柄或用绳子等将操作手柄绑住。
〔8〕机车司机不得擅自离开工作岗位，严禁在机车行驶中或尚未停稳车前离开司机 室。过道岔时注意道岔闭合情况，严格执行手指述、安全确认制度，防止机车脱轨事 故。
〔9〕起吊物料时，必须吊稳，吊平衡，起吊的物料车辆要进展安全确认，确保安全 运输。起吊载重不得超过规定，否那么应拒绝开车。
10. 开车前检查
〔1〕检查各部位的润滑情况、各承载轮与轴承有无损坏。
〔2〕检查各部位机械连接销是否完好。
〔3〕检查各驱动轮与制动闸的磨损情况，磨损超限时应与时更换，否那么，司机不 得启动机车。检查起吊梁与专用起吊装置之间的连接是否结实可靠。
〔4〕检查各种液压管路、控制线路有无损坏、变形，管接头是否漏液等。
〔5〕检查电缆是否有破损漏电现象，对易磨损部位进展包扎处理，否那么司机不得 启动机车。
〔6〕检查液压站油位是否符合要求，油位低于油位标志2/3时，与时增加液压油， 否那么不得启动机车。
〔7〕检查柴油机车液压油、柴油、柴油机油、冷却水、废气水是否要增加或更换。
〔8〕检查柴油机V型带磨损情况。
〔9〕检查各个阀门的位置是否正确。
〔10〕检查发动机进排系统是否清洁无堵塞。
〔11〕检查机车所处环境是否符合机车运行条件。
11、启动机车
〔1〕打开蓄能器阀门。
〔2〕观察蓄能器压力。
〔3〕如果蓄能器压力不够利用手动泵将蓄能器压力提高到150BAR。
〔4〕用两根手指同时按住启动缓解阀，直到等听到柴油缸与空气缸打开的声音。
〔5〕用另一只手按住启动阀门按钮等到听见两声激活声音松开启动阀按钮，发动机 运转起来。
〔6〕检查各仪表显示，看有无故障报警，有那么立即停机检查。
〔7〕检查通讯喇叭、照明、尾灯与操作机构动作执行情况。
〔8〕检查各承载梁配套设备液压起吊马达各操作阀的工作情况，空载反复升降几次， 查看马达链轮吊钩是否灵活。
〔9〕在两驾驶室操作试验机车运转是否良好，制动闸是否有效制动，否那么不准开 车。
12、机车运行
〔1〕每台机车必须配置一名工作司机和一名押车工，司机在前进方向操作室负责观 察机车运行情况，防止物料碰撞造成事故。
〔2〕司机开车前，打开机车前灯和尾灯，用电笛鸣号发开车信号后，方能启动机车。
〔3〕推动操作手柄时，司机注意观察驾驶室仪表的指示与显示屏，是否正常。
〔4〕机车运行前，必须把司机室专用梯收回，以防机车运行时发生事故。
〔5〕机车过弯道、道岔、交岔点、换装站等各处时，应提前50米减速运行，速度 限制在0.5米/秒并鸣笛通过。
〔6〕机车在运行中非紧急情况下，严禁使用紧急制动停车。
〔7〕机车在巷道里原地不行走、不工作时，超过20分钟应关闭机车。
〔8〕司机暂时离开机车前必须拔出钥匙，并妥善保管。
〔9〕机车在已定封闭打运巷道运行时，遇人员行走时，机车必须停车，先让行人通 过，方可向前运行。严禁机车运行时，人员从机车下通过。
〔10〕跨越设备物料运行时，间距必须大于1mm以上距离，否那么不得通过。
13、物料吊装作业
〔1〕单轨吊提升验算：
1〕此单轨吊共四个起吊钩头，每个钩头额定载荷为4t，故在单轨吊运输过程中最重 量不超过16T，斜巷最大坡度按15。计算，运输最重件需要牵引力依据以下参数来计算:
a=15° 〔线路最大坡度〕
W1=16 吨
W2=11.84吨〔机车自重〕
W3=5.64吨〔起吊梁自重〕
W4=0.3吨〔司机体重+管线〕
g=9.8〔换算因数〕
f取0.05 C摩擦系数〕
F (运输支架需要牵引力)
F= (W1+W2+W3+W4)g x (sina+f xcosa)
F = (16+11.84+5.64+0.3) x 9.8 x (sin15° +0.05 x cos 15° )
F = 102KN
单轨吊柴油机车〔DZ22 3+3〕牵引力为：120KN
通过计算机车载重16吨在15。坡度上所需要的牵引力为102KN,可以满足运输要求。
2〕起吊钢丝绳验算
选用起吊钢丝绳直径不得低于* 15.5mm，其公称抗拉强度1670Mpa、最小破断拉力总 和F破=0.307 x 15.52 x 1670/10 x 1.226 x 4=604吨，重物按每个钩头最大起重重量4T
9 / 15
计算，钢丝绳安全系数大于6.5〔 604 ：4 = 151>6.5〕，故可以选用* 15.5mm钢丝绳。
经计算可知，1.当起吊重量小于4T的非超长物件时可使用单钩头起吊，每次可打运 四车。2.假设物件重量大于4T或物件超长时，必须使用双钩头起吊。3.使用单钩起吊时， 矿车与矿车之间需用锚链，以防打运过程中矿车自转。
〔2〕机车钥匙从驾驶室拔出后，方可进展起吊作业；起吊梁起吊重物时，应确认重 心平衡、吊挂可靠，严禁在重物上搭载其它物件或人员；重物吊起后，其最低点距底板 安全距离不得小于2mm;
〔3〕运送物件必须使用起吊梁进展挂载，严禁使用机车其他部位搭载物件，同时确 保起吊梁各部位受力均匀；
〔4〕操作起吊梁操作阀，使起吊梁工作链上升、下落，吊装物料，严禁使用单链起 吊。起吊时要先试吊，人员要避开起吊臂下与设备周围，起吊人员要躲开起吊链条脱钩 后的作用力方向，起吊部件周围5m围不得有人。
〔5〕使用专用车辆起吊装置起吊时，专用装置起吊挂钩应挂结实，起吊长物料时， 捆绑物料必须牢靠、平稳起吊。
〔6〕起吊物料过程中，假设起吊链出现拧链、挤链现象，应立即停止起吊，将物料 缓缓放下或用道木等物料将吊装的物料底部垫平，在起吊链不受力时用工具调整链条， 在处理过程中，操作人员要集中精力、相互配合，严禁用手或身体其他部位直接接触； 严禁在起吊轮转动、起吊链受力时处理拧链、挤链。
〔7〕运送大件时，要先实地测量单轨吊中心线至两侧障碍物的实际距离，必须保证 吊送大件的摆幅5°的空间距离，否那么不准运送。
〔8〕起吊物料必须使起吊梁两钩载荷均匀，吊起后要保持物料中心平衡、并且上下 水平一致。起吊时，人员严禁站在起吊梁下，避开设备突然坠落所波与的围。
〔9〕起吊梁应垂直起吊重物，不得歪拉斜吊；严禁超负荷起吊重物，严禁拖地运输 重物；起吊用连接装置、工具吨位安全系数必须符合要求；
〔10〕在机车运行时，必须将起吊梁链条收回，以防机车运行时摆动撞击巷道的设 施造成事故。
〔11〕卸放物料时，必须平稳可靠段，卸放平稳，防止倾倒伤人，损坏物料，做到 轻放易卸。
〔12〕特殊情况需在斜坡装运物料，物料必须有良好的防滑措施，斜坡下方严禁站 人，并且要有管理人员现场指挥的情况下，否那么不准在斜坡上装、卸运物料。
〔13〕采用专用起吊工具起吊相应的车辆时，把钩工要把每辆车辆使用起吊工具的 闭锁锁好，检查仔细，才可向司机发出起吊信号。
〔14〕打运锚杆、钢带、锚网、皮带机附件等不超长超宽的物料时直接起吊物料车, 打运锚索、风水管路等物料时需要将物料先卸车再使用单轨吊打运。
〔七〕单轨吊机车处理复轨、拧轨安全技术措施
〔一〕机车复轨在道岔处，如果机车司机没有注意道岔位置，出现机车头脱离轨道
10 / 15
时，要按照如下操作：
1、处理机车复轨必须有跟班队长以上管理人员现场指挥方可进展。
2、处理起吊梁或控制梁处复轨时，使用两个5吨的手拉葫芦起吊。使用①18x90链 条或绳套子穿过起吊梁或控制部承载梁的两端，将手拉葫芦同时起吊。
3、处理驱动部处复轨时，使用2吨或2吨以上的手拉葫芦起吊。将①18x90链条或 绳套子与驱动部两侧的鱼连接好后起吊。
4、当单轨吊吊梁吊起，轨缝根本吻合满足机车运行要求后，使用临时支护锚杆将吊 梁留好。
5、吊梁留好后，拆除起吊的手拉葫芦，将单轨吊机车起动开出。〔机车开出的运行 方向以掉轨处前后剩余量为准，机车要始终向剩余多的方向开出〕
6、机车开出后由维护人员恢复吊梁完好。
〔二〕处理拧轨
1、处理机车拧轨必须有跟班队长以上管理人员现场指挥方可进展。
2、当机车被限制在拧梁处时，要根据现场实际情况运行机车。
3、在平巷段出现拧梁时，根据拧梁的程度将起吊物放下后或直接缓慢开动机车，将 机车从拧梁处开出。
4、在上山段出现拧梁时，司机必须缓慢开动机车将机车由拧梁处开出。
5、机车开出后由维护人员处理拧坏的吊梁。
〔三〕安全考前须知：
1、起吊设备前由专人检查手拉葫芦完好、灵敏自锁可靠。处理起吊梁或控制梁处复 轨时，使用两个5吨的手拉葫芦起吊。处理驱动部处复轨时，使用2吨或2吨以上的手 拉葫芦起吊。
2、起吊起吊梁或控制梁时，索具要穿过起吊梁或控制部承载梁的两端。起吊驱动部 时，索具要与驱动部两侧的鱼连接好后起吊。
3、起吊部件与手拉葫芦连接要结实可靠，严禁摘掉钩头单链起吊，起吊时要先试吊。
4、起吊时，人员要避开手拉葫芦的下方与链条的作用力方向并且要避开设备的运动 方向。
5、从拧梁处开动机车时，司机必须要缓慢开动机车，速度控制在0.5米/s以下，必 须由操作熟练的司机进展操作。
6、施工人员借助于梯子施工时，一定要有专人扶梯监护，以免歪倒伤人。
7、施工人员施工位置距离地面2米与以上作业时，必须佩戴合格的保险带方可施工， 保险带要与吊梁或其他可靠工具结实生根。
8、施工中施工人员严禁从车下方来回穿行，必须绕过车身到施工的另一侧。
（八〕手拉葫芦安全技术措施
1、使用规那么
〔1〕各机件必须完好无损，传动局部与起重链条润滑良好，空运转正常。
11 / 15
〔2〕不允许用吊钩钩尖钩挂重物。
〔3〕起重链条不得扭转和打结，双行链手拉葫芦的下吊钩组件不得翻转。
〔4〕起吊应在重物重心的铅垂线上，严禁重物倾斜、翻转。
2、操作
〔1〕起吊物件前，操作人员首先要根据物件铭牌上标的物件的重量，合理选择起吊 用手拉葫芦型号，并检查完好情况，确保起吊葫芦和起吊锚杆有足够的安全系数，手拉 葫芦起吊重物不超过额定载荷的80%。起吊重物时严禁用起重链条捆扎重物。
〔2〕起吊时，所有人员要躲到设备可能歪倒、掉〔滑〕落不至伤人的安全地点。
〔3〕起吊前，应对手拉葫芦的完好与其润滑情况进展仔细检查，确认完好无损后方 可使用。
〔4〕起吊前，检查上下吊钩是否挂牢，吊钩不得有歪斜与重物吊在吊钩尖端等不良 现象，起重链条应垂直悬挂，不得斜拉重物，链环不得错扭或打结，双行链更应注意， 下钩切勿翻转。
〔5〕现场安全负责人对施工人员站位进展安全确认，起吊时，人员应站在安全的地 方，注意躲开一旦链条绷断弹回与重物下滑、滚落的方向。防止起吊物发生坠落时伤人。
〔6〕起吊过程中安排专人对起吊生根点、起吊工具与连接装置进展仔细观察，并安 专人监护，发现问题与时停止起吊。严禁超负荷起吊或斜吊禁止吊拔埋在地下或凝结在 地面上的重物。
〔7〕操作者应站在与手链轮同一平面拽动手链条，手链轮逆时针方向旋转，放松棘 轮，钢丝绳缓慢放下。
〔8〕严禁人员在起吊物件时做任何动作，以免发生意外。
〔9〕在起吊或下降物件过程中，拽动手链条应用力均匀和缓，不要用力过猛，以免 手链条跳动或卡环，物件的升降切勿超过上下行程的极限。
〔10〕操作者如发现拉不动时不可猛拉，更不能增加人员，应立即停止操作，进展 检查：①重物是否与其它物体连接；②葫芦机件有无损坏；③重物是否超出了葫芦的额 定载荷。
〔11〕手拉葫芦拉不动时，严禁人工卸掉手链轮罩壳，私自处理，必须用另一台能 满足起吊要求的葫芦进展替换下来后进展处理。
〔12〕下放物件时，施工人员要站在物件危与不到的安全地点。
〔13〕工作中吊装设备时，起吊点必须结实可靠，并选好重心，起吊物下方与摆动 围严禁有人。严禁任何人将身体的任何部位伸入悬吊物的下方，以防意外。起吊或拖运 时，所有人员要躲到设备可能歪倒、掉〔滑〕落不至伤人的安全地点。
〔14〕设备起吊过程中要轻吊轻放，每当起吊不动时严禁强行起吊，要恢复到原位， 查明原因进展处理。
〔15〕起吊时应使用起吊专用锚杆与锚索做为起吊点直接起吊设备。
（九〕抬运长料安全技术措施
1、抬运长料至少二人一组用同肩进展抬运，运料过程中要密切照应好，做到平、稳、 慢，动作协调一致，喊清保安号，注意来往行人和设备，防止发生意外。每组必须专 人指挥，号一致，同起同落。每组间距不得低于10米确保两组互不影响。
2、装、卸、运时要先起一头或先放一头，做到轻起轻放，不准盲目乱扔，以防物料 反弹伤人或砸坏设备。搬取物料时，先取上层，从上往下逐层搬拿，不得先抽取中、底 层而悬空顶层。
3、抬到预定地点后严禁扔下，必须相互配合，统一指挥，做到井然有序，以防碰手 碰脚。
4、斜巷搬运材料时，因小步慢行，严禁跑行，搬运人员必须事先检查行走路线安全 情况，做到与时排查隐患，与时注意路线变化情况。
5、材料运到施工地点后，斜巷地点假设坡度大必须采用铁丝〔或加锚网〕固定，防 止下滑、滚动。
6、作业人员必须时刻注意脚下，防止绊脚和脚下打滑。
7、多人同时装卸料时，必须相互协调一致，互相照应，不得盲目乱扔。
8、运料时，注意不要刮碰电器设备与管、线。前方有人时，要与时通知其避让。
9、人工抬运作业时，必须注意巷道顶部和帮部的锚索头、锚杆头，防止扎伤。
10、人员在抬运期间需要临时休息时，必须在顶板支护条件完好地点休息，并随时 注意顶板情况，发现变化必须与时撤离至安全地点。
〔十〕登高作业安全措施
1、凡从事登高作业人员必须佩戴保险带，保险带生根必须结实可靠，能承受人体的 重量，并做到高挂低用。
2、采用人字梯作业时，梯子的强度必须足够，必须有足够的人员扶梯子，使梯子稳 固、不晃动，且其支承必须结实，并有防滑措施；严防物体坠落，严禁上下抛掷工具和 器材；同时扶梯子人员站位必须安全、合理。
3、在登高作业时，作业前必须检查工器具的完好性，不合格的不得使用，同时要对 工器具进展保护，以防掉下伤人。
4、高空作业人员注意力要高度保持集中，要防止作业工具掉下伤人，同时，下面的 人员要远离可能掉物伤人的危险地点。
〔十一〕单轨吊油脂管理制度
1. 单轨吊机车的柴油管理实行“两专、“五定原那么。“两专即：专桶、专加 油工具；“五定 即：定质选油、定量给油、定时加油、定人负责、定时更换柴油滤芯。
2. 单轨吊机车用油要符合规定，必须使用一样标号、用途的油脂，严禁随意代用， 不同油品、不同生产厂家、不同牌号的油不能混用；更换不同牌号、不同生产厂家的油 脂时，必须对机车的油箱进展彻底清洗。使用的油脂要有合格的化验报告，不化验或化 验不合格的严禁入井使用。
3. 单轨吊机车用油由地面到井下运输过程中，必须装在矿车或采用专用油车运送，
13 / 15
运送时油盖必须紧固无外漏。短途或运送油量较小时，可采用人工抬架的方式运送。运 送柴油时，严禁和易燃、易爆物品同列车运送，用矿车运送时必须掩牢，油桶不得翻滚 或滑动。
4. 井下的存油地点，须符合以下要求：
〔1〕设置在进风巷通向回风道最近地点的无人硐室，硐室顶板完整、无淋水；
〔2〕配齐一个大于1m3的沙箱、2把专用灭火铲、2个干粉灭火器，距电气设备10m 以上；
〔3〕悬挂“油脂存放点牌板，注明地点、管理负责人、存油数量
〔4〕柴油存放数量不得超过3个圆班使用量，各类油脂要分开存放、妥善保管，并 有明显清晰的区分标志，油桶要上台、上架管理，间距不得小于2m。各种油桶的盖要齐 全、紧固、卫生。现场存放的油桶应无积尘、无油腻、无杂质。加油的小桶需有盖，有 防护耐油胶垫。加油时使用的专用工具，不得用于加其他种类不同的油。现场要有带盖 的铁桶存放带油的棉纱、布头或纸。
5. 每班运行前，须检查柴油的油面位置，不足时与时添加。机车加注油脂时，其注 油周围要清理干净，方可注油。机车使用中发现柴油、液压油与润滑油脂有异常情况 时，应查明原因并与时更换。
6. 使用现场要存放2个旧油桶，以便更换的柴油、液压油、润滑油与时回收。回收 的旧油必须装入油桶中，严禁直接放入水沟或巷道。
〔十二〕其它安全技术措施
1. 参加安装施工人员，必须认真学习本措施，严格遵守各种安全操作规程，按章作 业，特殊工种持证上岗。
2. 所有参加施工人员劳保穿戴齐全，登高（1.5米与以上）作业者必须系安全带，安 全带必须生根结实、可靠，高挂抵用。
3. 现场如需用电，必须专职电工接线并现场监护。电工必须严格执行井下停送电操 作规程。
4. 每班现场整洁工作，做到工完料净场地清，工件与工具摆放有序，并有专人保管。
5. 每班作业时，必须设专人统一指挥，精神集中，严禁说笑打闹和做与工作无关的事 情。
6. 人力推车时，必须遵守以下规定：
〔1〕1次只准推1辆车。严禁在矿车两侧推车。同向推车的间距，在轨道坡度小于 或等于5%。时，不得小于10m；坡度大于5%o时，不得小于30m。
〔2〕推车时必须时刻注意前方，从坡度较大的地方向下推车以与接近道岔、弯道、 巷道、风门、硐室出时，推车人必须与时发出警号。
〔3〕严禁放飞车；巷道坡度大于7%。以上时，严禁人力推车。
〔十三〕灾害应急措施与避灾路线
〔一〕灾害处理根本原那么：与时汇报、积极稳妥地开展自救，安全的消除和控制
14 / 15
事故、戴好自救器，安全撤离、妥善避难，自救互救。
〔二〕灾害应急措施
1. 避灾应急原那么：灭、护、撤、躲、报。
2. 发生煤尘、瓦斯、火灾灾害时应急措施：工作面发生煤尘、瓦斯、火灾灾害时， 一定要镇静，不要惊惶失措，所有人员应迅速戴好自救器，按照就近进入新鲜风流侧的 原那么迎风撤退，根据灾害地点的火情状况，靠近事故点回风侧人员，应尽可能避开火 势绕过火点，进入新鲜风区域中。
3. 出现瓦斯突出预兆和发生突出事故后的应急措施：由班组长立即组织作业人员迅 速戴好自救器，沿避灾路线撤离，当避灾路线受阻或其它原因不能
