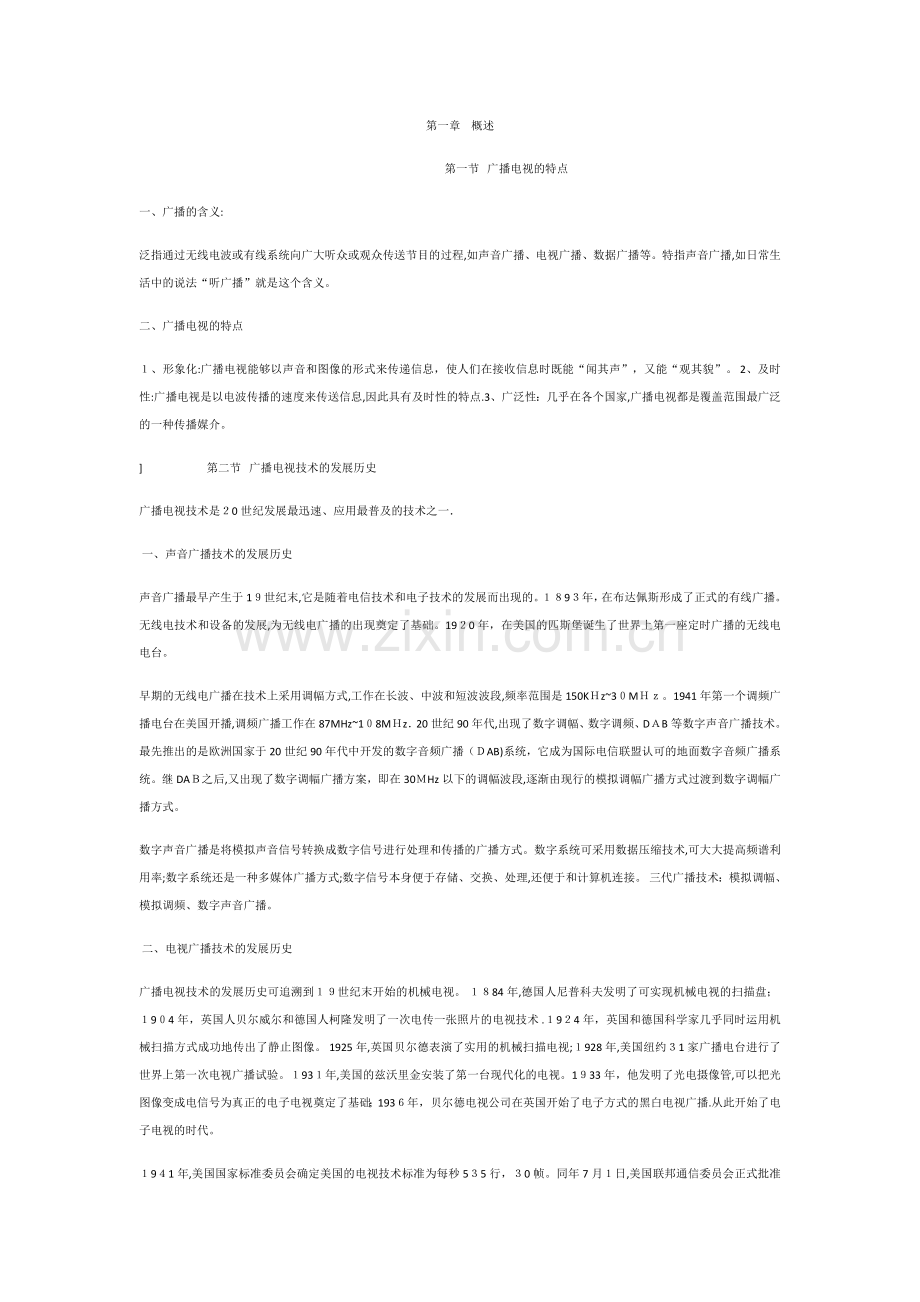

第一章    概述
第一节   广播电视的特点
一、广播的含义:
泛指通过无线电波或有线系统向广大听众或观众传送节目的过程,如声音广播、电视广播、数据广播等。特指声音广播,如日常生活中的说法“听广播”就是这个含义。
二、广播电视的特点
１、形象化:广播电视能够以声音和图像的形式来传递信息，使人们在接收信息时既能“闻其声”，又能“观其貌”。 2、及时性:广播电视是以电波传播的速度来传送信息,因此具有及时性的特点.3、广泛性：几乎在各个国家,广播电视都是覆盖范围最广泛的一种传播媒介。
]　　 　第二节   广播电视技术的发展历史
广播电视技术是２0世纪发展最迅速、应用最普及的技术之一．
 一、声音广播技术的发展历史
声音广播最早产生于1９世纪末,它是随着电信技术和电子技术的发展而出现的。１８9３年，在布达佩斯形成了正式的有线广播。无线电技术和设备的发展,为无线电广播的出现奠定了基础。19２0年，在美国的匹斯堡诞生了世界上第一座定时广播的无线电电台。
早期的无线电广播在技术上采用调幅方式,工作在长波、中波和短波波段,频率范围是150KＨz~3０MＨｚ。1941年第一个调频广播电台在美国开播,调频广播工作在87MHz~1０8MＨz．20世纪90年代,出现了数字调幅、数字调频、DＡB等数字声音广播技术。最先推出的是欧洲国家于20世纪90年代中开发的数字音频广播（ＤAB)系统，它成为国际电信联盟认可的地面数字音频广播系统。继DAＢ之后,又出现了数字调幅广播方案，即在30ＭHz以下的调幅波段,逐渐由现行的模拟调幅广播方式过渡到数字调幅广播方式。
数字声音广播是将模拟声音信号转换成数字信号进行处理和传播的广播方式。数字系统可采用数据压缩技术,可大大提高频谱利用率;数字系统还是一种多媒体广播方式;数字信号本身便于存储、交换、处理,还便于和计算机连接。 三代广播技术：模拟调幅、模拟调频、数字声音广播。
 二、电视广播技术的发展历史
广播电视技术的发展历史可追溯到１９世纪末开始的机械电视。 １８84年,德国人尼普科夫发明了可实现机械电视的扫描盘； １9０4年，英国人贝尔威尔和德国人柯隆发明了一次电传一张照片的电视技术 .１9２4年，英国和德国科学家几乎同时运用机械扫描方式成功地传出了静止图像。 1925年,英国贝尔德表演了实用的机械扫描电视;１928年,美国纽约３1家广播电台进行了世界上第一次电视广播试验。１93１年,美国的兹沃里金安装了第一台现代化的电视。1９33年，他发明了光电摄像管,可以把光图像变成电信号为真正的电子电视奠定了基础；193６年，贝尔德电视公司在英国开始了电子方式的黑白电视广播.从此开始了电子电视的时代。
１9４1年,美国国家标准委员会确定美国的电视技术标准为每秒5３5行，３0帧。同年7月１日,美国联邦通信委员会正式批准建立美国第一座电视台-全国广播公司的纽约WNＢT电视台。 与此同时彩色电视的试验和研究也在进行. 1940年,美国无线电广播公司试制成功彩色电视机。１951年，美国试播了一种与黑白电视不兼容的场顺序制彩色电视．19５３年,美国联邦通信委员会批准了NTＳC制兼容制彩色电视,并于19５4年正式开播。从此开始了彩色电视广播的时代。
196７年，前联邦德国正式广播了PAL制兼容制彩色电视,同年，法国和前苏联广播了SＥCAM制兼容制彩色电视.NTSC、ＰＡL、ＳＥＣＡM并列为当今世界上三大彩色电视广播制式，分别得到了世界各国的采用。这三种制式都与黑白电视兼容,但三者之间互不兼容.
从２0世纪70年代开始，电视广播技术也开始向数字化过渡。到了20世纪90年代，出现了全数字化的数字电视广播标准.欧洲的DＶＢ系统;美国的ＡTSＣ系统;日本的ISDＢ系统 与此同时,有关高清晰度电视系统的研究也在进行．
日本从1９70年开始研究和开发模拟HDTＶ技术,于８０年代提出ＭＵSE制高清晰度电视系统并试播成功。西欧从7０年代未也开始了HDTV的研究，后提出了HD-MAC制的高清晰度电视系统方案。
随着数字技术的发展,数字高清晰度电视的优势已经越来越明显。
20世纪80年代末,美国、欧洲、日本先后提出了全数字化的高清晰度电视广播系统，即ATSC、DVB和ＩSＤB系统。HＤＴV是继黑白电视、彩色电视之后的第三代电视。 从节目传送方式看,电视广播最初只能利用VHF和UHＦ频段进行地面开路广播，覆盖区域很有限,质量也难以得到大的提高。现在出现了地面开路广播、有线电视广播和卫星电视广播三种方式共存且互为补充的局面. 从电视广播的传送业务上看,传统的电视广播系统只能单向地向用户传送电视节目,现代的电视系统将逐步过渡到能以交互方式传送包括电视节目、声音节目、各种数据及多媒体信息在内的综合信息服务系统。
三、中国广播电视技术的发展历史及现状
中国的无线电广播电台最早是在１923年由外国人开办的。
美国人斯奥斯邦与《大陆报》合办中国第一家无线电台《大陆报-中国无线电公司广播电台》,于1923年１月２3日晚首播。 美商“新孚洋行”办的电台;美商“开洛公司＂办的电台。
１９２6年1０月1日,中国自办的广播电台-—哈尔滨广播电台开始播音。1927年5月1日,天津广播无线电台１9２７年10月1日,北京广播无线电台。１928年1月1日,奉政府成立了沈阳广播电台。这是中国最早的四家无线电广播电台.
我国调频广播于1959年开始实验,1964年开始利用调频广播将中央台广播节目传送到各地的转播台和有线广播站.1979年立体声广播在哈尔滨试验成功,随后开始了调频立体声广播。
20世纪90年代后,随着数字广播技术的发展,我国在广东珠江三角洲和京津地区先后建立了DAＢ先导网进行试验。1958年试制成功我国第一套广播电视设备并进行试播.1958年9月2日,我国正式开播了黑白电视广播.1959年开始研究彩色电视制式，后因经济困难中止。最后,选择ＰAL制作为我国的彩色电视广播制式。于197３年５月1日开始试播，10月１日正式播出。
数字电视技术的出现为我国的电视发展带来了机遇。一些发达地区在电视节目的制作、播出、传输、接收等各个技术环节都达到了世界先进水平。 在HDTＶ方面,我国自行研制成功多种制式的编解码器,调制解调器、信道编解码器及HDTV接收机。2005年开展数字卫星直播业务,开始地面数字电视试验,有线数字电视用户达到3０00万;2008年在包括奥运城市的８个城市开通了地面数字电视，播出标清和高清电视节目。目前正在全国１0０个大中城市组织实施地面数字电视工程.
第三节   广播电视系统的基本组成
广播电视系统主要由节目制作与播出、发送与传输、接收与重现三大部分组成。
 一、广播电视节目制作与播出
节目制作与播出是整个广播电视系统的信号源部分，其主要作用是利用必要的广播电视设备及技术手段制作出符合标准的广播电视节目信号,并按一定的时间顺序(节目表）将其播出到发送传输端。
1、声音节目的制作播出
声音节目处理的对象是声音信号,制作和播出过程中所需要的设备和技术主要包括:录音室,
传声器,拾音技术、调音台、录音设备、声音节目的编辑加工设备、高质量的监听系统等。 录音室:用来播音或录音的专业房间。对录音室的主要要求是声音扩散要均匀、混响时间要合适、隔音效果要好.传声器：又称话筒，其作用是将声音信号转换成电信号。拾音技术是合理、有效运用传声器的技术,包括传声器种类和型号的选择、使用传声器的数量、传声器的布局等．调音台:调音控制台的简称,它是声音节目制作和播出的主要控制设备。录音设备：用来对声音节目信号进行记录和存储,以便在不同的场合和时间使用。目前主要的录音设备有模拟磁带录音机、数字磁带录音机,数字光盘录音机等.声音节目的编辑加工设备用来对声音节目信号进行编辑和音效加工，主要包括数字音频工作站以及各种音效加工器.监听系统：用作节目制作过程中的监听。
2、电视节目的制作与播出
电视节目处理的对象是活动图像信号及其伴音。对伴音信号的处理技术基本与声音节目相同,对图像信号的处理需要的设备和技术主要包括:演播室、摄像机、录像机、编辑制作设备、视频切换台等。
演播室:制作电视节目的场所，除了好的声音效果外,还应装备足够的灯光照明设备,具有足够的空间，能按拍摄要求进行布光,保证图像层次分明、清晰度高、色彩逼真。演播室按面积大小可分为大型(400ｍ2以上)，中型(１５0m2左右）和小型（5０m２以下）.
编辑制作是指将零散的音视频素材编辑加工成符合要求并具有一定艺术效果的电视节目。 编辑过程中用到的技术手段主要有电子编辑、特技效果、字幕、动画等。 传统的编辑手段是利用磁带录像机和编辑控制器进行线性编辑． 现在广泛使用的编辑方式是非线性编辑,即以硬盘存储为基础,由计算机编程来实现的一种编辑方式.视频切换台是电视节目制作和播出过程中主要的控制设备，其作用是在多路输入视频信号中任选一路或数路信号输出。
二、广播电视节目发送与传输
广播电视中心制作完成的并播出的广播电视节目要送到发送和传输部分,经过适当处理后，通过一定的传输方式传送到用户接收端.
常用的传输方式有:地面无线电开路传输   有线网络传输    卫星传输
1、 地面无线电开路传输
地面无线电开路传输是利用无线电波来传送广播电视节目。 主要的广播电视业务有：
调幅中、短波广播     调频广播     ＶＨＦ／ＵHＦ频段电视广播
 2、有线网络传输
有线传输系统是利用同轴电缆、光缆或微波等媒介进行传输,通过一定的分配网络，为用户提供多套广播电视节目的网络系统．我国采用有线方式传输的广播电视业务主要是有线电视系统。我国目前有线电视用户超过0.8亿． 有线传输的优点:
有线传输采用的是闭路传输方式，不受地形的制约和高层建筑物的影响,可避免空间电波的干扰,因此能够较好地提高节目传输的质量；有线传输由于采用了闭路传输方式，信号不会对空间电波形成干扰，因此可以采用邻频传输(即频道之间没有间隔)可使频谱资源得到充分利用,传送的节目套数也相应增多。 有线传输方式可以划分出一些频段作为上行传输专用频段,这样就可以开展交互式的双向服务。
3、 卫星传输
4、 卫星传输是指利用地球同步卫星上的转发器进行信号的传输。 卫星传输的优点：覆盖面积大、通信容量高、通信质量好、成本低等。
 三、广播电视节目接收与重现 广播电视节目制作播出后，传输到接收端。在接收端需要采用适当的设备来接收所传送的信号,并经过一定的处理及变换后送往显示器或扬声器进行音像重现。节目传输方式不同,所采用的方式也不同基本上可分为：有线接收、地面无线接收、 卫星接收三种方式，相应的设备也不同。
第二章 声音广播基础知识
第一节  声音的基础知识
一、  声音的产生和传播
1、声音的产生:声音是由物体机械振动或气流扰动引起弹性媒质发生波动产生的。 振动的物体称作声源．声音是由物体振动而产生的声波通过听觉器官所产生的印象。
声音必须通过空气或其它的媒质进行传播，形成声波，才能使我们听到。没有空气或其它媒质,我们是听不到声音的,声音在真空中不能传导。 空气密度和压力每秒钟变化的次数，即每秒钟内空气压力由最大变化到最大或由最小变化到最小的次数称为声音的频率,单位是赫兹(Hｚ）。人耳能听到的频率为20Hｚ~20KHｚ. 一个声波完成一次振动所需要的时间称为周期,用符号Ｔ表示。单位秒（S)声波在一个周期的时间传播的距离称为波长，用符号λ表示，其单位为米。声波每秒内传播的距离称为声波的传播速度，简称声速,用符号ｖ表示.
媒质传播声音的速度与媒质特性及环境温度有关。当温度为15°Ｃ时,声波在空气中的传播速度约为３4０ｍ／s.温度升高时,速度略有增加.声波在液体中的传播速度比其在空气中的传播速度高．在固体中则差异较大，钢铁中声波的传播速度约为５１00m/ｓ，比在空气中快约15倍。在软橡皮中声波的传播速度仅为50m/s。
波长、声速和频率的关系为：ｖ=λ×ｆ ｆv=l不同频率的声波在同一媒质中传播时，其波长
不同。声波的频率越高，其波长越小。
２、声音的基本单位        声波的强弱或大小通常用声压、声功率和声强来表示。 声压:由声波引起的交变压强称为声压,单位是帕(Pａ)。
使大多数人产生听觉现象的最低声压为Pa５１02-´,称为基准声压或参考声压。 声功率：声源在单位时间内向外辐射的总声能。单位瓦(Ｗ）。声强:穿过垂直于声波传播方向上单位面积内的声功率称为声强，用符号I表示，单位是W/m２  声强与声压的平方成正比关系。 ３、声波的传播特性 （1）声源的方向性
声源的辐射符合下列规律:
当辐射出来的声波波长比声源的尺寸大很多倍时，声波比较均匀地向各方向传播.当辐射出来的声波波长小于声源的尺寸时，声波集中地向正前方一个尖锐的圆锥体的范围内传播。
(２)声波的反射和折射
在空气中传播的声波遇到长和宽都比声波波长大的坚硬障碍物,会产生反射现象。
（３)声波的衍射和散射
声波遇到障碍物时存在衍射现象.衍射的程度取决于声波的波长和物体大小之间的关系.对于同一障碍物，频率低的声波较易衍射，频率较高的声波不易发生衍射，具有较强的方向性. 声波的传播过程中如果遇到障碍物产生的衍射无规则时，称为散射.
二、 人的听觉和声音特性
1、人耳的听觉
人耳分为外耳、中耳、内耳三部分.外耳由耳廓和外耳道组成，作用是将声音由耳廓传到鼓膜。外耳道相当于一个声管。中耳是由感觉振动的鼓膜、听小骨容纳鼓膜及听小骨的鼓室构成。内耳是听觉的主要部分,由耳蜗等组成。
声波—--——外耳道（鼓膜)-－-—-中耳(听小骨)—-—--内耳（淋巴液）-————大脑
人耳能够感知的声音频率范围为:２0Hｚ～20kHz;20Ｈz～20kHz范围内的声音为可听声,低于２0Hz的声音称为次声,高于20kHz的声音称为超声. 人耳能够感知的声音强度范围为:1：101２
2、 声音特性
声音的特性是由三个要素来描述的,即响度、音调和音色。 声音的响度与声波的强度有关；音调与频率有关;音色则与波形有关。
１) 响度  是人耳对声音强弱的主观感觉．
幅度一大一小,幅度大的波形其声音响度大，幅度小的波形其声音响度小.
  2）音调  人耳对声音高低的感觉。
两个音调不同的声音波形 ,频率高的声音波形听起来音调较高,而频率低的声音波形听起来则音调较低.调幅广播只能传送４。5KＨz以下频率。
3）音色  是人耳对各种频率、各种强度的声波的综合反映。音色与声波的振动波形有关,或者说与声音的频谱结构有关。 ３、听觉的方向感
人是根据双耳听到的声音在时间、强度及相位上的差异来判声源的方位的。当声波频率较低时，由于声波的衍射，双耳听到的声音的强度相差不大,由于声源到双耳之间的路径不同,双耳听到声音的时间也不同。当声波频率较高时，声音具有较强的方向性，不易衍射，双耳听到的声音强度不同,人的大脑根据时间、强度上的差异作出判断。
4、  听觉的灵敏度
是人耳对声压、频率及方位的细小变化的判断能力。
当声压发生变化时,人们听到的响度会发生变化。当频率发生变化时，人们听到的音调会发生变化.
三、 分贝的概念
分贝是用来表示声音或电信号的量值增减程度的一种计算单位。ｄB 为什么用分贝?人耳对声音强弱的感觉，不是与声音功率的变化成正比,而是和这种变化的对数成正比.采用分贝为单位符合人耳的听觉特性。用分贝表示便于计算． 按普通人的听觉： 0 -2 0 分贝   很静、几乎感觉不到; 2 0 －４ 0 分贝  安静、犹如轻声絮语; 4 0 -6 0 分贝  一般、普通室内谈话； ６ ０ -7 0 分贝  吵闹、有损神经; ７ 0 －9 ０ 分贝  很吵、神经细胞受到破坏。 9 0 -1 0 0 分贝 吵闹加剧、听力受损； 1 0 0 -1 2 0 分贝难以忍受、呆一分钟即暂时致聋。 １20分贝以上：极度聋或全聋
第二节 传声器与扬声器
一、传声器
把声音信号转换成电信号，或把电信号转换成声音信号的换能器，称为电声器件。 传声器：一种将声音信号转变为相应的电信号的换能器件,又称话筒或麦克风.
按接收声波原理分：声压式和压差式。
按能量转换方式分:动圈式、电容式、压电式等。
按指向性分:无指向性，单指向性,双指向性。
目前使用最广泛的传声器是动圈式传声器和电容式传声器.
１、动圈式传声器
优点：结构简单，稳定可靠,使用方便，固有噪声低，广泛应用在语言广播和扩音中。 不足:灵敏度低,容易产生磁感应噪声,频响较窄。
动圈式传声器工作原理:当声波使振膜振动时,振膜将带动音圈使它在磁场中振动，于是音圈切割磁力线，从而产生出和声音变化相应的变化电流。
 2、电容式传声器
优点:频率特性较好,音质清脆，构造坚固,体积小巧等．广泛应用在广播电台,电视台，电影制片厂及厅堂扩音等各种场合.不足:防潮性差,机械强度低,价格稍贵，运用稍麻烦 。 电容式传声器工作原理:当声波作用于金属膜片时，膜片发生相应的振动,改变了它与固定极板之间的距离,从而使电容量发生变化,并转化成电路中电信号的变化,并由负载电阻输出。
3、传声器的技术指标
灵敏度：表示声能/电能的转换效率.习惯上取在1μbａｒ （微巴)的声压下的输出电压值作为传声器灵敏度。
频率响应:是指传声器的输出信号大小和频率的关系，用给定频率范围内的不均匀性描述。 固有噪声:在没有声波作用于传声器时，由于周围空气压力的波动和传声器电路的热噪声等的影响，使传声器的输出端存在一定的噪声电压.
指向特性：传声器的灵敏度随声波入射方向变化的特性。
 二、扬声器
1、扬声器的作用及种类
扬声器:将按声音变化的电信号转换成声信号的换能器件. 扬声器有电动式、压电式、舌簧式等。
电动式扬声器又可分为纸盆式扬声器、球顶式扬声器和号筒式扬声器。
２、扬声器的工作原理
电动式扬声器:利用电磁作用力原理而设计的。 纸盆扬声器的工作原理:当音圈中通入按声音变化的电流时,音圈会在磁场中磁力的作用下产生相应的振动,于是就带动纸盆与之一起振动.纸盆将振动通过空气传播出去，于是就产生了声音。
3、 扬声器的技术参数 频率响应:在规定的音频电压作用下,扬声器轴向一定距离处的辐射声压级随频率变化的特性.灵敏度:在扬声器轴向1米处的声压级和输入电压之比。辐射特性:描述扬声器向各方向辐射声能的不均匀程度的特性.失真：扬声器不能把原来的声音逼真地重放出来的现象。失真包括非线性失真,互调失真,以及瞬态失真等。
4、立体声的概念
立体声系统：由两个或两个以上的传声器、传输通路和扬声器（或耳机)组成的系统,经过适当安排,能使听者有声源在空间分布的感觉。
单声道系统:只由一只传声器拾音(或由几只传声器拾音后混合在一起)，经一个传输通路传输后，由一只扬声器或由一组扬声器重放出来.
第三节  声音的拾取
一、影响声音拾取质量的因素
1、传声器的性能
方向性选择:无指向性传声器适用于拾取演出现场的环境声或者效果声,称之为环境传声器，又称之为主传声器。指向性传声器适用于拾取环境声杂乱的场所中某局部声源的声音. 等效噪声：传声器需外套防风罩或用减震部件固定传声器以减弱杂乱的声压. 结构:传声器的性能参数会是同一值,但由于它们的结构,如尺寸、支撑等存在差异,会使某个型号的传声器适用拾取某声源。
２、环境影响声音音质
声音在房间内各方向扩散越杂乱，则反射声多,表明房间活跃，反之则为寂静。在较为寂静声场中对传声器放置的位置不苛刻，或者说在声场均匀房间内的任何区域里拾音，不会显示出声源的个性.
3、传声器与声源距离
声音音质:距离会影响直达声与反射声进入传声器的比例.声音层次：层次的含义是同一事物由于大小、高低等不同而形成的区别.声音形象化：是把听到的声音视为视觉上的感受，也就是听其声,想其行。反映出不同的艺术形式 。信噪比.
４、传声器摆位
包括传声器的高度及方位。方位指传声器处于声源的正前方、偏上方、偏下方等。
 二、立体声的拾音
两个传声器的放置方式不同构成了不同的立体声拾音方式：Ａ—B方式,X—Ｙ方式和M—S方式。
A-Ｂ制拾音方式：用两个型号、性能完全相同的传声器并排放置于声源的前方,左右两传声器拾音后分别将信号送至左右两个声道。
X－Ｙ制拾音方式:采用两只指向特性完全一致的传声器,使其成一定的角度一上一下紧靠排列。指向性主轴朝向左边的传声器输出的信号送入左声道，指向性主轴朝向右边的传声器输出的信号送入右声道。
 Ｍ—S制拾音方式：是将一个双指向性传声器与一个任意指向性的传声器一上一下地紧靠在一起,双指向性传声器要横放,使它的主轴朝向一侧,而任意指向性的传声器主轴朝向正前方,即两传声器的指向性主轴夹角为9０度。任意指向性的传声器拾取左右声道的和信号（M),双指向性传声器拾取左右声道的差信号(S）,将和差信号经矩阵电路转换成左声道信号和右声道信号。
模拟人头制拾音方式：将两个传声器放置在用塑料或木材仿制人头形状作成的模拟人头的两耳部位,这两个传声器的输出分别作为左右声道的信号。
第三节 广播中心技术   广播中心通常设有播音室(录音室）、控制室、复制室、效果配音室、审听室、主控室、播出机房及节目库等技术和辅助房间及相关设备。
一、播音室和控制室
播音室(录音室）和控制室是进行声音节目制作和录音的重要场所，需要有制作各种声音节目所需的设备,同时还需具备一定的声学要求,以便满足不同节目的播出和录制需要。
 1、混响
在室内,当第一个音没有消失时如果又发出第二个音，这两个音将混合在一起,听起来就会感到含混不清。这种现象称为房间的混响。
混响时间:室内声音达到稳定状态时,声源突然停止发声,则从声源停止发声到室内声能密度衰减到原来的百万分之一时所经历的时间，称为混响时间。
2、播音室（录音室）
对播音室（录音室）的声学要求主要有以下两个方面:有适当的混响时间,而且房间中声音扩散均匀。能隔绝外面的噪声
3、 控制室    控制室的作用是在节目制作和播出过程中,对播音室送来的节目信号进行一
系列处理，包括放大、音量调整、平衡、音质修饰、混合、分路和特殊音频加工等，同时对正在制作的节目进行监听．
二、 调音控制台   调音控制台(简称调音台)是声音节目制作和播出系统的中心设备,广泛用于广播、电视、电影和音像制作部门。
 1、调音台的功能
多路音频输人信号的混合（如传声器、CD机、录音机等）；多路音频输入信号音量的平衡；音质的均衡与修饰；  实现混响、延迟等各种特殊音响效果的处理；立体声的调音控制； 具有多路信号输出等.
2、调音台的构成及工作原理
调音台由输入部分、输出部分和监听部分构成。
调音台输入部分的主要作用是对来自不同信号源的信号进行放大、衰减和动态范围的调整,同时对信号进行均衡、压限和噪声切除等处理，然后按照制作的要求,进行信号的母线分配、混合等处理。输出部分的主要作用是对各个输出通道的信号进行放大、主音量控制等。 监
听部分主要用来监听调音或录音的质量。
第五节    广播节目的制作技术
一、广播节目制作技术的基本要求
 要制作一个高质量的节目,除了要根据节目性质选用具有合适声学特性的演播室,正确使用电声系统中的各个电声器件和设备外，更重要的是在演播室内正确布置演播人员的位置以及正确的安放拾音传声器。
二、语言节目的制作
语言录音一般使用动圈式或电容式传声器。传声器的指向性根据需要可以选择单指向性、无指向性或双指向性。在控制室，通过调音台或其它录音设备对传声器所拾取的信号进行调整,认为满意后进行正式录音。
三、文艺节目的制作
拾音方式可分为单点拾音方式和多点拾音方式两种。
文艺节目的频带宽、声级高、动态范围大，录制时要使用最好的传声器和录制设备,由经验丰富的录音师调音才能得到极佳的效果。
 四、现场实况节目的录制
现场实况节目主要是一些文艺节目、体育节目、大型的庆祝会和各种政治集会等。现场录音设备必须轻便,以适应流动性强的特点。 现场录制设备根据所录节目的规模大小可采用广播转播车或小型流动设备。
广播节目一般有三种播出方式,分别为直播、录播和转播.  直播：直播是一种由播音员在播音室面对传声器直接播出节目的方式。该方式播出节目不经过录音制作工序，其特点是时效快、具有亲切感，是新闻和评论节目中经常采用的方式。 录播:录播是指事先录制好节目,需要时用放音机（或激光唱机)将节目播出。 录播时，放音机(或激光唱机)的输出信号经调音台的电平调节和音质修饰后,由电缆送往中央控制室进行交换、放大，再通过传送系统将节目信号送到发射台、卫星地面站等节目发送及传输部门.  转播:转播可分为实况转播和台际转播两种。实况转播的节目源来自节目演出的现场,如剧场、会场、体育场馆等地点的现场实况，播音员一般也在现场进行播音解说。台际转播是指由接收台、微波站或卫星地面接收站将接收到的其它电台的节目信号送至本台，经过适当处理后在本台进行播出。
第七节 无线电广播发送与接收技术
一、无线电波的基本特征
无线电波是由频率很高的交变电流通过天线辐射的结果．也可以说无线电波是一种电场和磁场的波动,所以又叫电磁波。
  二、 无线电波频段划分
我国的广播电视波段（频段)划分如下：
中波(中频)——52６。5ｋHz(５70m）至１605.5kＨｚ(18７m）,主要用于对国内的声音广播。 短波(高频)——2.3MＨz(１30ｍ）至26。1MHz(11。5m），主要用于对国外的声音广播。 超短波—-包括米波(甚高频）和分米波(特高频)。 微波—-用于传输节目和进行卫星广播。
 三、无线电波的传播特性
1、电离层：从地球上空6０公里以上开始，一直延伸到大气层外缘几千公里高度的空间内，大气层中的空气分子受太阳辐射的紫外线和Ｘ射线照射后,一部分气体分子被电离,形成电子、正离子和负离子。这部分空间称为电离层。
2、电波的传播途径：天波传播—－经过电离层反射后到达接收点；  空间波传播—经过对流层在自由空间传播;地波传播-—沿地球表面传播。
3、各波段电波的传播特点
中波:白天,中波的天波受电离层的强烈吸收,衰减很大,主要由地波传播.中波电台所用发射天线为一直立铁塔的塔身。铁塔高度通常为四分之一波长,即几十米至一百多米,所辐射的地波约可传播２00公里.
短波:它的天波在电离层的损耗较小,因而短波主要由天波传播。 短波广播的发射天线尺寸比中波要短小得多，发射机的功率也可以小得多. 靠天波传播的距离很远,可达上万公里。
超短波：超短波的频率高，地波衰减大,天波又会穿入电离层很深,以至穿出电离层而不被反射，因而只能靠空间波传播。 即在收、发两点间直线的方向传播，也称为视距(视线距离)传播，传播距离一般只有几十公里，发射天线架得越高传播效果越好。
微波：可象光线一样聚成一条细束来传播，也是按视距传播.由于微波的传播距离只有几十公里,而且会受到传播路径中高大物体的阻挡,因此需要每隔一定距离设一微波站，形成微波链路，将信号一站一站接力传向远方，这种方式也称为微波中继传输。
四、调制的概念
调制与解调是广播电视技术中最重要的技术之一。在传输广播电视信号时,通常要在发送端对信号进行调制,在接收端再进行解调。
 1、调制的定义
调制：在发送端,将要传送的信息(称为调制信号)运载到高频率的交变电流(称为载波)上的过程即为调制。载波:受调制的高频交变电流信号.调制信号:调制载波的信号 。已调波:调制后的载波信号。解调:在接收端,从已调波上将它运载的信息检取出来的过程称为解调。解调是调制的逆过程。
 2、调制的原因
(１)只有将低频信号“附加"在高频载波上才能用尺寸适当的天线进行有效的电磁辐射。 （２）通过调制可将各路节目信号在频谱上区分开来。
3、调制方式
调制方式可分为两大类，即模拟调制和数字调制。
（1)模拟调制方式：调制信号为模拟信号。主要有调幅、调频和调相三种方式。 调幅:使载波的幅度按调制信号的规律变化;调频：使载波的频率按调制信号的规律变化;调相:使载波的相位按调制信号的规律变化
2)数字调制方式：调制信号为数字信号。主要有幅度键控、频移键控和相移键控三种方式。  幅度键控：载波的幅度随数字调制信号而变化；频移键控：载波的频率随数字调制信号而变化；相移键控：载波的相位随数字调制信号而变化
  4、调幅的基本原理
用调制信号(音频信号或视频信号）去控制改变高频载波信号的振幅，从而使高频载波的振幅随调制信号的变化而变化，即为调幅。调幅后的信号所占的频带宽度为调制信号最高频率的两倍。比如设所传声音信号频谱的最高频率为1０kHz，则经调幅后,需占有两倍带宽,即20ｋＨz。
5、调频的基本原理
所谓调频就是使高频载波的瞬时频率按调制信号的变化而变化，同时幅度保持不变。  我国调频广播标准规定，一套调频广播节目所占的带宽为2００kHz．
五、 广播接收技术
 广播接收机是用来收听无线电广播的设备。
超外差接收的原理是将天线接收到的高频信号在接收机中变换为某一固定的中间频率，然后再进行放大、解调，这种方式的主要优点是灵敏度高，选择性好，工作稳定。
1、调幅广播接收机原理
天线：感应电磁波信号并将其转换成电信号;高频调谐放大器：选择频道,同时对所选频道的高频信号进行放大;本地振荡器:可自行产生高频信号。混频器:将放大后的高频信号与本地振荡器产生的高频信号进行频率混合。检波器：对调幅信号进行解调,恢复原来的音频信号;低频放大器：对音频信号进行放大;扬声器：完成电－声转换,并以足够的强度辐射声波。
第三章    电视基础知识
第一节  光的基础知识
一、可见光与颜色
光是一种以电磁波形式存在的物质.
1、波长在3８０nm～7８０nm的电磁波能引起人眼的视觉反应,称为可见光。 波长为7０0nm左右的光产生红色感觉，波长为55０nm左右的光产生绿色感觉,波长为47０nm左右的光产生蓝色感觉.
2、单一频率的光称为单色光．单色光对应着光谱中一定的波长,所以又称为谱色光。
3、含有两种或两种以上波长成分的光称为复色光。由于它不能作为单色光出现在光谱上,所以又称为非谱色光。
由发光体产生并直接刺激人眼而引起光感的光称为直射光。发光体所发出的光照射到透明或半透明的物体上,被有选择的透过的光称为透射光。发光体发出的光照射到物体上,被该物体有选择的反射出来的光称为反射光。 例如太阳光照在绿叶上,日光中其余波谱成分全部被吸收,只反射绿色光，因而绿叶呈绿色.当太阳光照射红色的滤色片时,由于滤色片吸收其它色谱而只能让红色通过，因此红色滤色片呈红色。
 二、光源和色温
1、光源：能发光的物理辐射体,例如太阳、灯等。
光源的辐射功率在各个波长上的分布情况称为光源的光谱功率分布。如果光源在整个可见光范围内或在一段及几段波长区域内都有能量辐射,其光谱为连续光谱;如果只在若干波长点上有能量辐射，其光谱为线状光谱.
照射光源不同，同一物体会使人眼感受到不同颜色,即物体所呈现的彩色与光源有关.这是因为各种光源所含的光谱不同，随波长不同有不同的辐射能量，因此在不同光源照射下，同一物体会引起不同的彩色感.如白色光照射绿色物体呈现绿色，而红光照射绿色物体呈暗黑色。即使同为白光源的白炽灯、 日光灯、 太阳光,它们也都呈现不同的颜色,如白炽灯呈黄红色、 日光灯呈白蓝色等。
  ２、色温
色温的单位是开尔文，是19世纪末的英国物理学家洛德·开尔文所创立的 .用K表示。绝对黑体是指既不反射也不透射光线,而能完全吸收入射光的物体.
 将一个不发光的金属黑体从绝对零度(—273度)开始加热，随着温度升高，这一金属便出现反射光，当金属升温到1000度的时候,发出暗红色,标定的色温为1273k，依此类推,当金属升温到５2２7度时，发出白光，这时的色温则表述为5227＋27３=５50０ｋ随着温度的升高,绝对黑体大致按下列顺序变化其白光的光色:暗红→桔红→浅黄→纯白→浅蓝→亮蓝.
    色温：当某一光源所发出的光的光谱分布与绝对黑体在某一温度时辐射出的光谱分布相同时，就把绝对黑体的温度称之为这一光源的色温。  色温用来表示光源的光谱特性，并非光源的实际温度． 几种常见光源的色温:
阳光  早晨 ２00０K     上午10时及下午4时 480０K       正午 6000K 钨丝灯泡 ２85４K       卤钨灯(电视演播室常用光源)  3200K     3、标准光源
根据CIE（国际照明委员会）的规定,在电视系统中使用的标准光源主要有A、B、Ｃ、D6５、E五种。
   A光源（Ａ白)   相当于钨丝灯泡在温度为2８0０K时发出的光,其光谱能量主要集中在靠近红外线区，所以看起来带桔红色，色温为28５４K。这是一种能实际实现的标准光源。     B光源（Ｂ白）   相当于上午1０时和下午４时的直射阳光,色温为4800Ｋ.B光源基本上是不偏向什么色调的白光源,这种光源在自然界中存在,但不能用人工方法直接得到，可以由A光源通过特制的滤色镜获得。
    Ｃ光源(C白)   Ｃ光源的光色近似于阴天天空的漫射光，略带些蓝色调,其光谱能量在4０0nｍ~500nm处较大，色温为6800K。这种光源也仅在自然界中存在,人工产生的方法是在A光源前加一种特制的滤色镜.
D6５光源（D６5白）  D６5光源相当于白天的平均照明光，其色温为65０0K，它在400nｍ以下的能量比B、C光源都大。Ｄ65光源是目前彩色电视中应用最普遍的标准光源。
E光源（E白)   Ｅ光源是一种实际不存在的假想光源，它是由可见光范围内所有波长的辐射功率都相等的光复合成的一种白光,也称等能白光，其色温为55００K。
3200K光源:  指色温为3200K的照明光源的相对光谱功率分布。这种光源是卤钨灯，是彩色电视演播室中常用的照明光源，其光色略带些浅黄色调。
第二节   人眼的视觉特性
一、人眼的视觉机理
视网膜上有大量的杆状细胞和锥状细胞． 锥状细胞感光灵敏度较低,但是，它能辨别出光的颜色，使人们能够感知自然界中绚丽多姿的色彩。杆状细胞的特性正好相反,它感光灵敏度很高，但是,它没有辨色能力。
 二、视敏特性
是指人眼对不同波长的光具有不同灵敏度的特性，即对辐射功率相同的各色光具有不同的亮度感觉。在相同辐射功率的条件下，人眼感到最亮的光是黄绿光，感觉最暗的光是红光和紫光.
视敏特性可用视敏函数和相对视敏函数来描述。
视敏函数:K(λ）＝1／ Ｐｒ(λ） 相对视敏函数：Ｖ （λ)= K(λ）/  K(55５)  = Pr(555） / Ｐr（λ)
三、亮度感觉
1、亮度视觉范围:人眼能够感觉到的亮度范围。
这个范围很大,可达10９:１.人眼之所以能有如此宽的亮度视觉范围，原因就在于视觉具有环境适应性，即人眼能根据外界光的强弱变化而自动调节感光能力. 视觉的环境适应性分为亮适应和暗适应。暗适应是指人眼从亮环境到暗环境的适应能力． 亮适应是指从暗环境到亮环境时人眼的适应能力.
当人眼适应了某一平均环境亮度之后，可感受的亮度范围就有了一定的限度．当平均亮度适中时，这一范围的上下限之比为1０0０:1；当平均亮度较高或较低时亮度范围只有1０:1;通常情况下能感觉到的上、下限亮度之比为100:1;电影银幕亮度范围大致为100:1;显像管亮度范围约为３０:1.
2.对比度和亮度层次
原景物或重现图像的最大亮度与最小亮度之比称
