室内给水管道安装施工工艺(镀锌管).docx

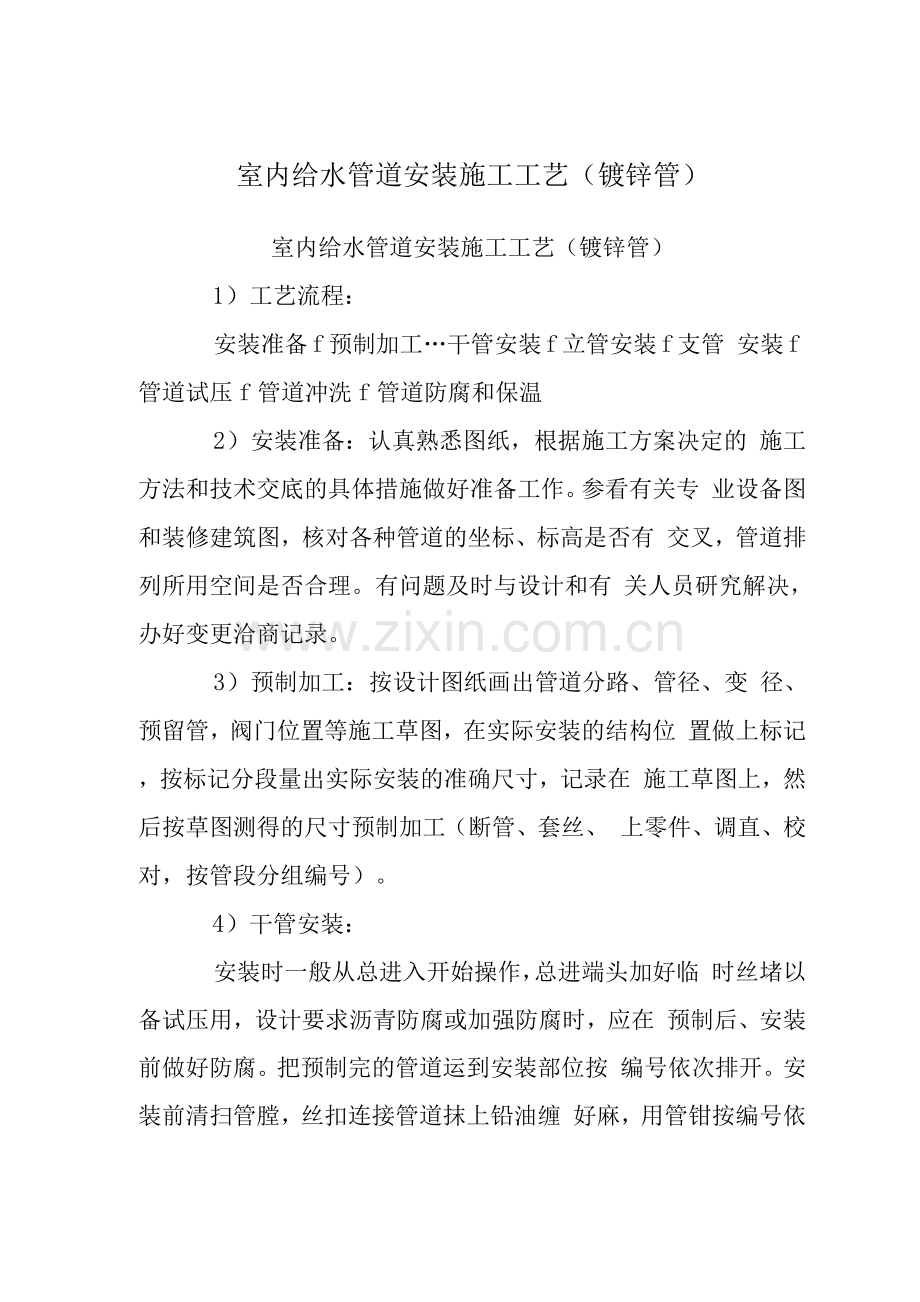

室内给水管道安装施工工艺（镀锌管）
室内给水管道安装施工工艺（镀锌管）
1）工艺流程：
安装准备f预制加工…干管安装f立管安装f支管 安装f管道试压f管道冲洗f管道防腐和保温
2）安装准备：认真熟悉图纸，根据施工方案决定的 施工方法和技术交底的具体措施做好准备工作。参看有关专 业设备图和装修建筑图，核对各种管道的坐标、标高是否有 交叉，管道排列所用空间是否合理。有问题及时与设计和有 关人员研究解决，办好变更洽商记录。
3）预制加工：按设计图纸画出管道分路、管径、变 径、预留管，阀门位置等施工草图，在实际安装的结构位 置做上标记，按标记分段量出实际安装的准确尺寸，记录在 施工草图上，然后按草图测得的尺寸预制加工（断管、套丝、 上零件、调直、校对，按管段分组编号）。
4）干管安装：
安装时一般从总进入开始操作，总进端头加好临 时丝堵以备试压用，设计要求沥青防腐或加强防腐时，应在 预制后、安装前做好防腐。把预制完的管道运到安装部位按 编号依次排开。安装前清扫管膛，丝扣连接管道抹上铅油缠 好麻，用管钳按编号依次上紧，丝如外露2至3扣，安装完 后找直找正，复核甩的位置、方向及变径无误。清除麻头， 所有管要加好临时丝堵。

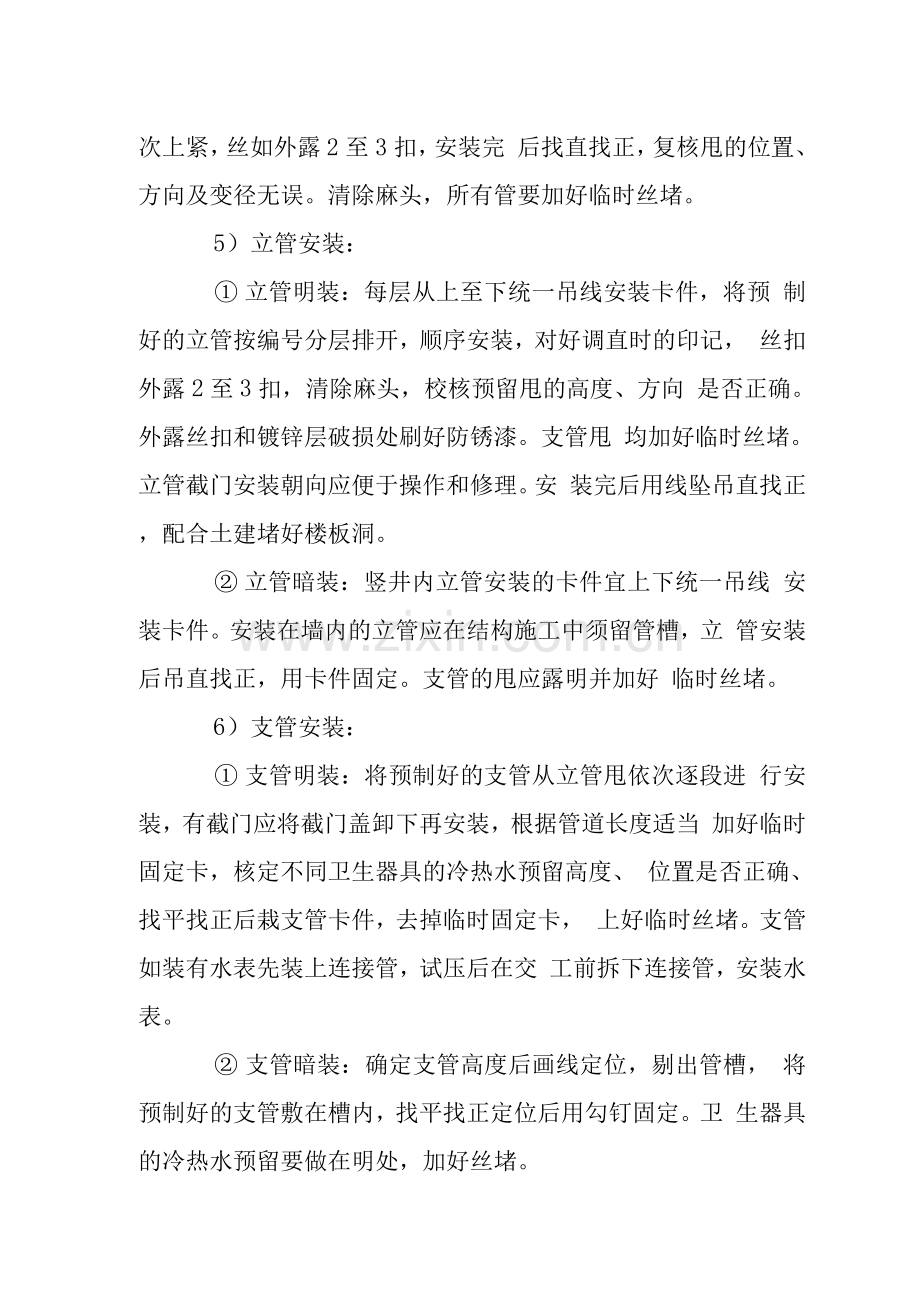

5）立管安装：
① 立管明装：每层从上至下统一吊线安装卡件，将预 制好的立管按编号分层排开，顺序安装，对好调直时的印记， 丝扣外露2至3扣，清除麻头，校核预留甩的高度、方向 是否正确。外露丝扣和镀锌层破损处刷好防锈漆。支管甩 均加好临时丝堵。立管截门安装朝向应便于操作和修理。安 装完后用线坠吊直找正，配合土建堵好楼板洞。
② 立管暗装：竖井内立管安装的卡件宜上下统一吊线 安装卡件。安装在墙内的立管应在结构施工中须留管槽，立 管安装后吊直找正，用卡件固定。支管的甩应露明并加好 临时丝堵。
6）支管安装：
① 支管明装：将预制好的支管从立管甩依次逐段进 行安装，有截门应将截门盖卸下再安装，根据管道长度适当 加好临时固定卡，核定不同卫生器具的冷热水预留高度、 位置是否正确、找平找正后栽支管卡件，去掉临时固定卡， 上好临时丝堵。支管如装有水表先装上连接管，试压后在交 工前拆下连接管，安装水表。
② 支管暗装：确定支管高度后画线定位，剔出管槽， 将预制好的支管敷在槽内，找平找正定位后用勾钉固定。卫 生器具的冷热水预留要做在明处，加好丝堵。
7）管道试压：铺设、暗装、保温的给水管道在隐蔽 前做好单项水压试验。管道系统安装完后进行综合水压试验。 水压试验时放净空气，充满水后进行加压，当压力升到规定 要求时停止加压，进行检查，如各接和阀门均无渗漏，持 续到规定时间，观察其压力下降在允许范围内，通知有关人 员验收，办理交接手续。然后把水泄净，被破损的镀锌层和 外露丝扣处做好防腐处理，再进行隐蔽工作。
8）管道冲洗：管道在试压完成后即可做冲洗，冲洗 应用自来水连续进行，应保证有充足的流量。冲洗洁净后办 理验收手续。
9）管道防腐和保温：
① 管道防腐：给水管道铺设与安装的防腐均按设计要 求及国家验收规范施工，所有型钢支架及管道镀锌层破损处 和外露丝扣要补刷防锈漆。
② 管道保温：给水管道明装暗装的保温有三种形式： 管道防冻保温、管道防热损失保温、管道防结露保温。其保 温材质及厚度均按设计要求，质量达到国家验收规范标准。
