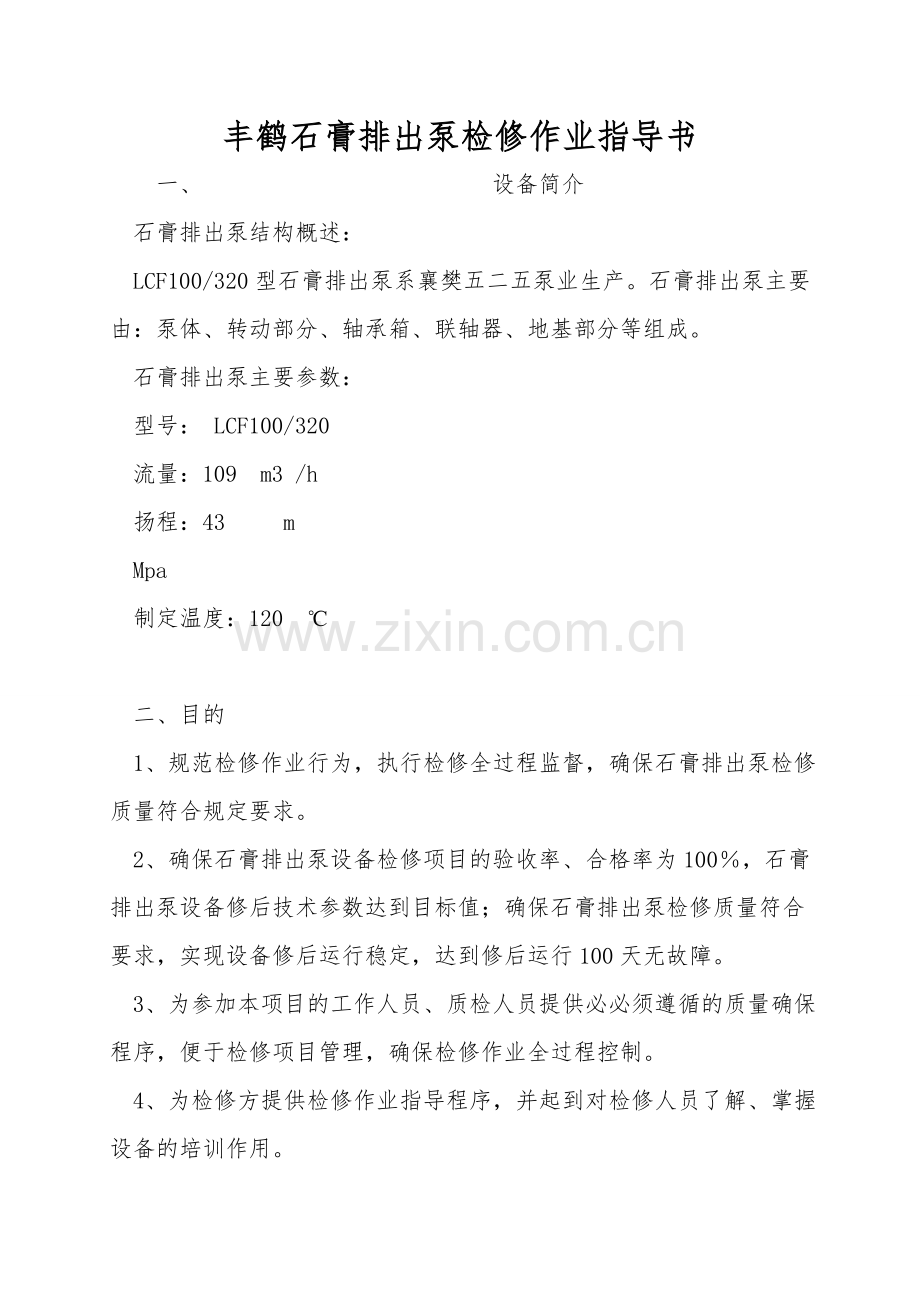

丰鹤石膏排出泵检修作业指导书
一、             设备简介
石膏排出泵结构概述：
LCF100/320型石膏排出泵系襄樊五二五泵业生产。石膏排出泵主要由：泵体、转动部分、轴承箱、联轴器、地基部分等组成。
石膏排出泵主要参数：
型号： LCF100/320
流量：109 m3 /h
扬程：43   m
 Mpa
制定温度：120 ℃

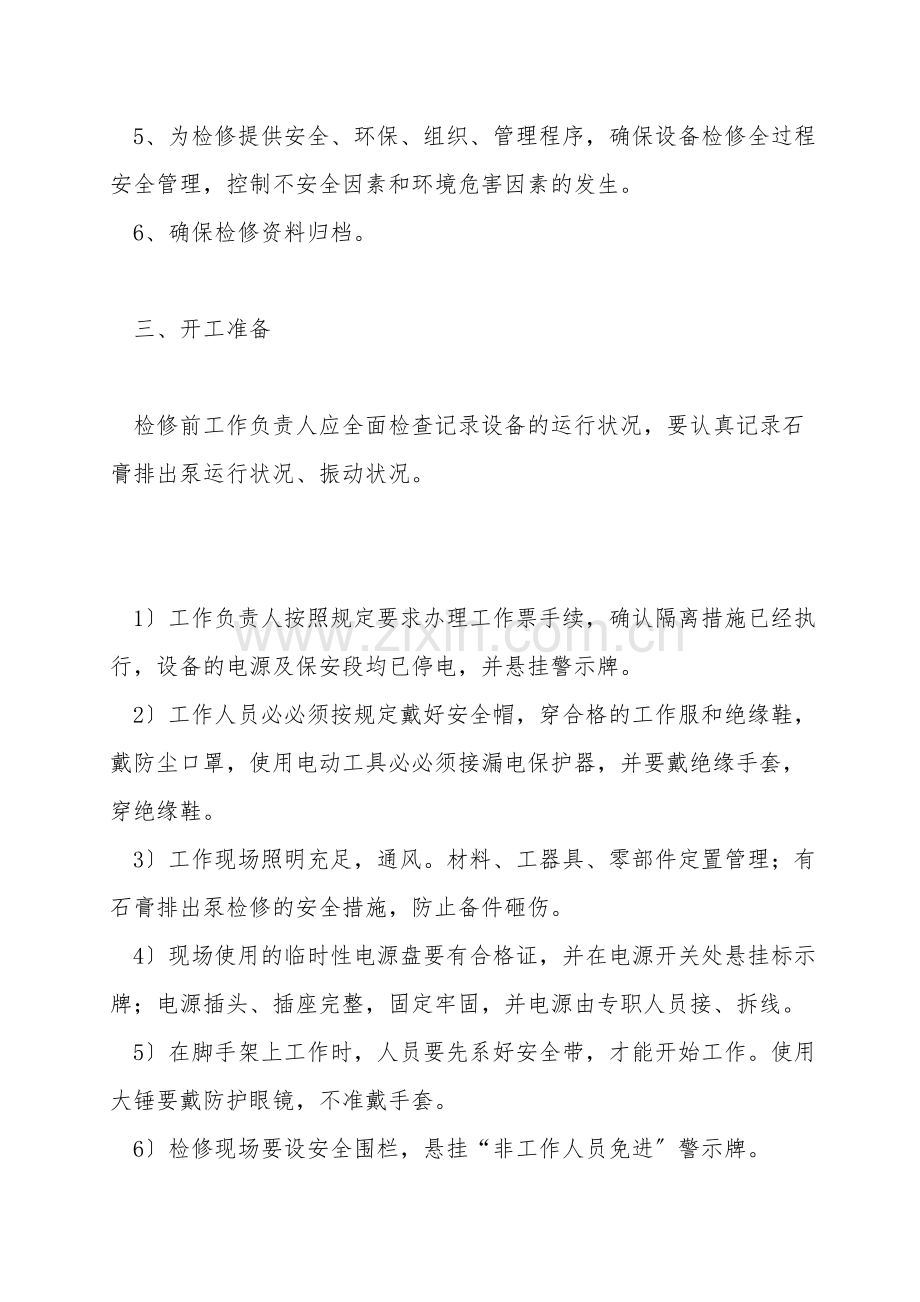

二、目的
1、规范检修作业行为，执行检修全过程监督，确保石膏排出泵检修质量符合规定要求。
2、确保石膏排出泵设备检修项目的验收率、合格率为100％，石膏排出泵设备修后技术参数达到目标值；确保石膏排出泵检修质量符合要求，实现设备修后运行稳定，达到修后运行100天无故障。
3、为参加本项目的工作人员、质检人员提供必必须遵循的质量确保程序，便于检修项目管理，确保检修作业全过程控制。
4、为检修方提供检修作业指导程序，并起到对检修人员了解、掌握设备的培训作用。
5、为检修提供安全、环保、组织、管理程序，确保设备检修全过程安全管理，控制不安全因素和环境危害因素的发生。
6、确保检修资料归档。

三、开工准备

检修前工作负责人应全面检查记录设备的运行状况，要认真记录石膏排出泵运行状况、振动状况。

1〕工作负责人按照规定要求办理工作票手续，确认隔离措施已经执行，设备的电源及保安段均已停电，并悬挂警示牌。
2〕工作人员必必须按规定戴好安全帽，穿合格的工作服和绝缘鞋，戴防尘口罩，使用电动工具必必须接漏电保护器，并要戴绝缘手套，穿绝缘鞋。
3〕工作现场照明充足，通风。材料、工器具、零部件定置管理；有石膏排出泵检修的安全措施，防止备件砸伤。
4〕现场使用的临时性电源盘要有合格证，并在电源开关处悬挂标示牌；电源插头、插座完整，固定牢固，并电源由专职人员接、拆线。
5〕在脚手架上工作时，人员要先系好安全带，才能开始工作。使用大锤要戴防护眼镜，不准戴手套。
6〕检修现场要设安全围栏，悬挂“非工作人员免进〞警示牌。
7〕设备拆卸、解体后各部件放置在安全地点，防止掉落或其他损坏。
8〕施工人员必必须经安全培训考试合格,取得安全合格证后方可进入现场进行施工。
9〕起吊工器具必必须经试验合格，合格证在有效使用期内，方可使用。起重工作要有专人指挥，起吊前检查起吊状况。
10〕工作完毕后,工作负责人终结工作票，检修现场做到工完、料净、场地清。

1〕设备、零件拆卸后，要有专人保管妥善存后、存放，防止丢失或损坏。
2〕所有零件必必须作好记录，记好原始标记及相对位置和角度等，防止重新组装时寻错位置及角度。
3〕熟悉石膏排出泵设备的工作特性及结构特点。
4〕了解掌握石膏排出泵设备检修技术措施，质量标准和安全措施。

确定施工负责人及参加工作的人员，要求组织得当、分工明确，对安全、质量、文明施工负责。
办理工作票等相关的手续。开工前对安全技术措施、安全措施〔包括危险因素控制措施〕进行交底，危险因素控制措施到位后，方可开工。
检修过程中要严格执行检修工艺质量标准，质量记录要准确。检修现场、零部件存放要符合安全文明生产规定。指定专人做好记录，确保记录真实、准确、工整。按《电业安全生产规程》要求对检修工的安全进行监护。布置作业现场，检查装设照明设施。讨论落实检修项目，掌握检修进度。

石膏排出泵图纸
除灰、脱硫检修规程

工具编号
工具名称
型号
数量
落实状况〔√〕
1
钢丝钳

1

2
平口螺丝刀
200MM
1

3
手拉葫芦
1T
2

4
手拉葫芦
2T
1

5
螺旋扒子
16T
1

6
扁   铲

1

7
钢丝绳

3

8
手 锤
1KG
1

9
大 锤
8P
1

10
梅花扳手
24—27MM
2

11
梅花扳手
30—32MM
2

12
活扳手
250MM
1

13
管 钳
450MM
1

14
酒精喷灯

1

15
重型套筒
M46
1

16
游标卡尺
150MM
1

17
百 分 表
0—3MM
1

18
撬    棍

1

19
铜    棒
φ35*400
1

20
射吸式焊炬

1

21
电 焊 钳

1

22
钢丝刷

1

6.材料、备件准备
以下所列为常用的材料，在实际执行中依据检修级别和具体状况适当增减
编号
名称
单位
数量
单价
〔元〕
总价
〔元〕
落实状况〔√〕
1
轴承
套
1

2
骨架油封
只
1

3
轴承
套
1

4
叶轮
只
1

5
护板
只
2

6
机械密封
套
1

7
护板密封垫
只
1

8
钙基脂
Kg
2

9
砂布
张
10

10
煤油
Kg
10

11
棉纱
Kg
2

12
石棉板
Kg
5

13
青稞纸
Kg
1

14
毛刷
把
4

检查人

日期

四、检修工艺及标准
〔1〕〔、设〕〔〕〔备〕〔〕〔检〕〔〕〔修〕〔〕〔质〕〔〕〔量〕〔〕〔控〕〔〕〔制〕〔〕〔实〕〔〕〔施〕〔〕〔计〕〔〕〔划〕
工作名称
石膏排出泵大修
检修性质
大修
检修负责人

质量控制点
H：3
计划工日

实际工日

完工日期

名称
序号
检修项目
质量技术要求
控制点
技术监督
1.
叶轮及其它部件检查、检修
叶轮无裂痕、夹渣及严重气孔等缺陷，磨损量小于原厚度的1/3。
H-1

2.
轴承检查、检修
取出轴承，用煤油清洗干净，检查滚珠、保持架磨损状况，滚珠无麻点，转动无异音。
H-1
