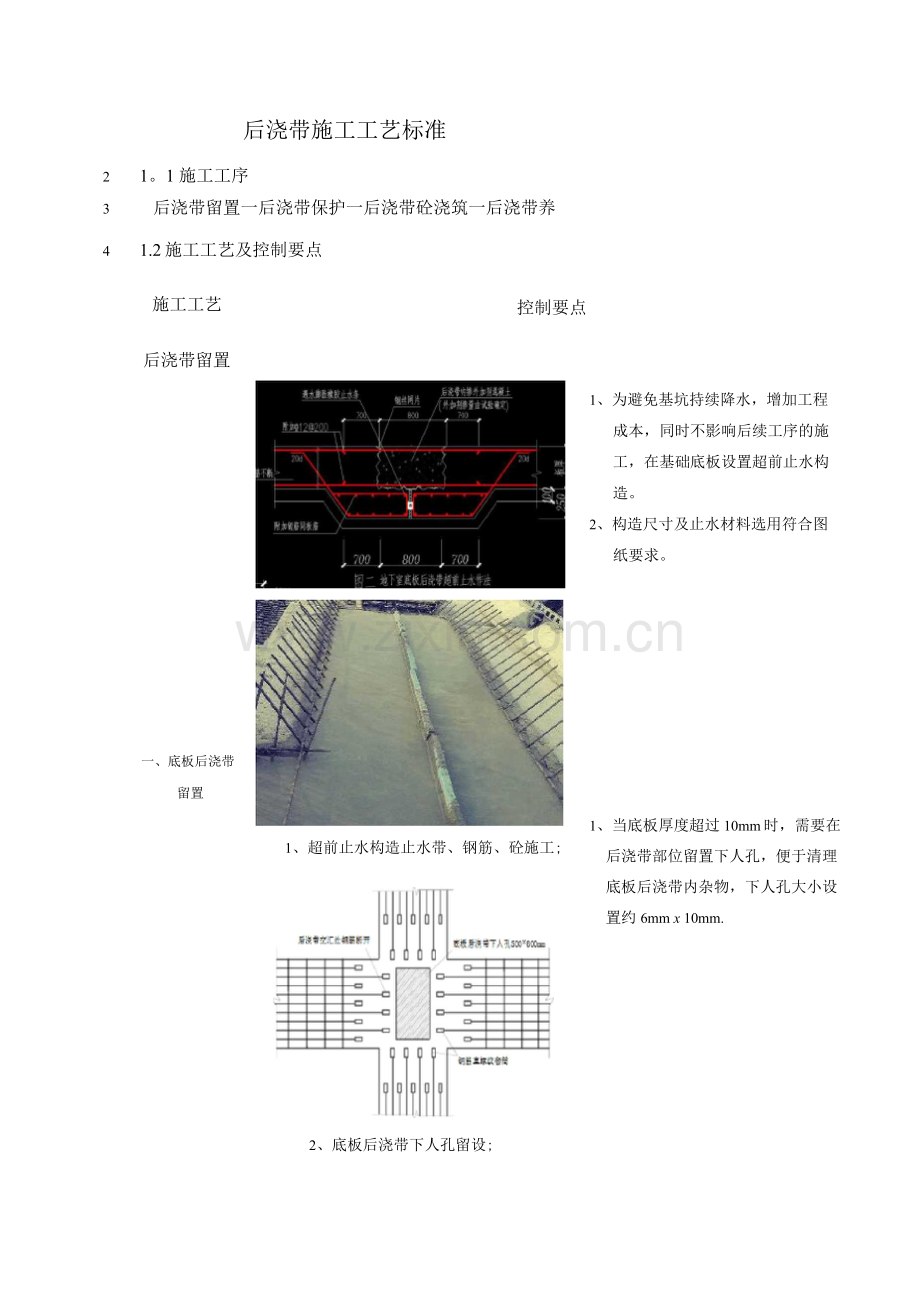

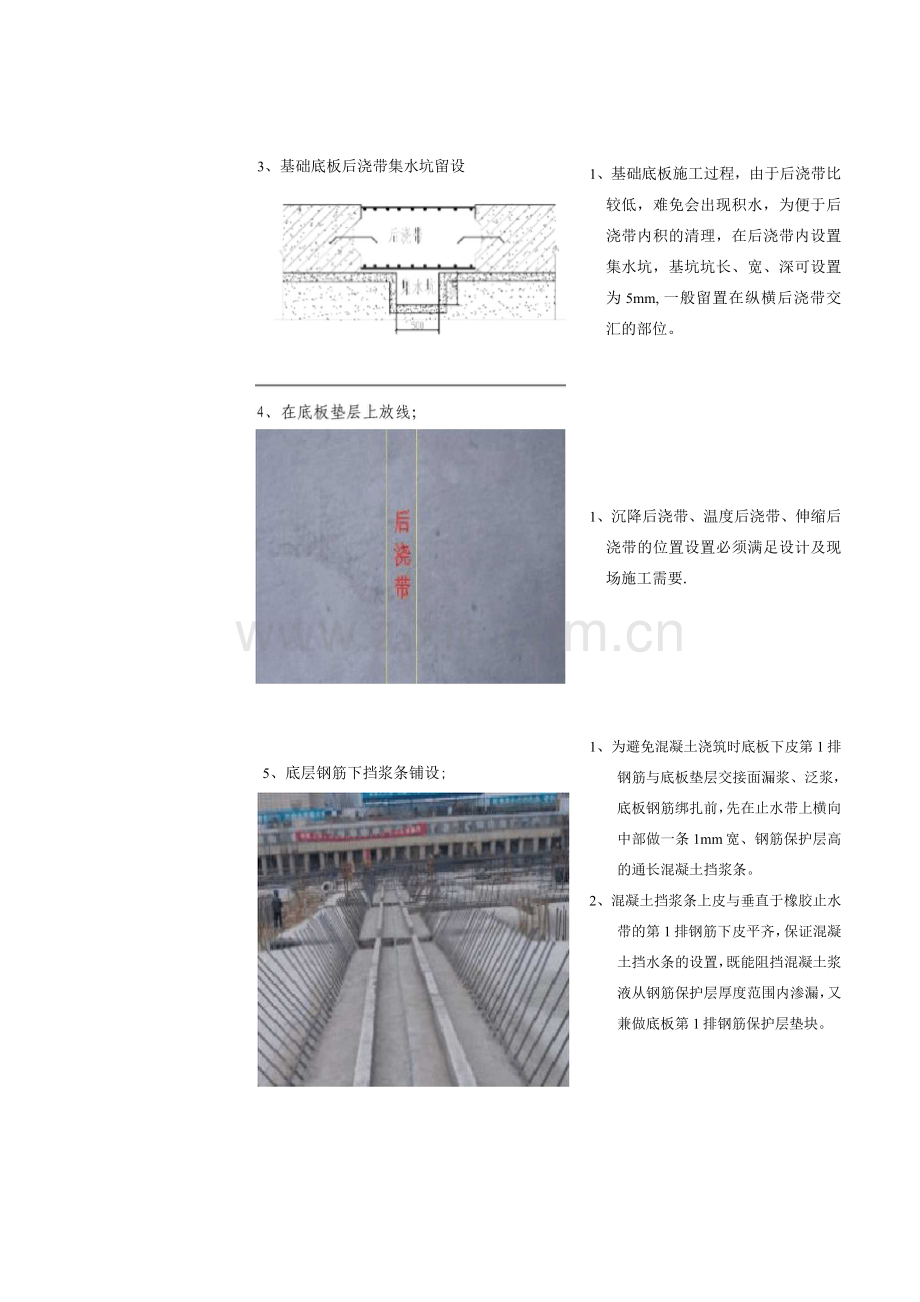

后浇带施工工艺标准 2 1。1 施工工序 3 后浇带留置一后浇带保护一后浇带砼浇筑一后浇带养 施工工艺 4 1.2施工工艺及控制要点 控制要点 后浇带留置 1、超前止水构造止水带、钢筋、砼施工; 一、底板后浇带 留置 2、底板后浇带下人孔留设; 1、为避免基坑持续降水,增加工程成本,同时不影响后续工序的施工,在基础底板设置超前止水构造。 2、构造尺寸及止水材料选用符合图纸要求。 1、当底板厚度超过10mm时,需要在后浇带部位留置下人孔,便于清理底板后浇带内杂物,下人孔大小设置约6mm x 10mm. 3、基础底板后浇带集水坑留设 5、底层钢筋下挡浆条铺设; 1、基础底板施工过程,由于后浇带比较低,难免会出现积水,为便于后浇带内积的清理,在后浇带内设置集水坑,基坑坑长、宽、深可设置为5mm, 一般留置在纵横后浇带交汇的部位。 1、沉降后浇带、温度后浇带、伸缩后浇带的位置设置必须满足设计及现场施工需要. 1、为避免混凝土浇筑时底板下皮第1排钢筋与底板垫层交接面漏浆、泛浆,底板钢筋绑扎前,先在止水带上横向中部做一条1mm宽、钢筋保护层高的通长混凝土挡浆条。 2、混凝土挡浆条上皮与垂直于橡胶止水带的第1排钢筋下皮平齐,保证混凝土挡水条的设置,既能阻挡混凝土浆液从钢筋保护层厚度范围内渗漏,又兼做底板第1排钢筋保护层垫块。 6、快易收网或锯齿板的安装; 1、锯齿板适用于厚度比较小的楼层板的后浇带收,遇钢筋穿过位置制作成锯齿,齿的宽度为1.5倍的钢筋直径,后浇带两侧锯板之间采用50 x 1mm@ 10mm 木方进行支顶. 2、收的锯齿板在下层钢筋网片绑扎完成后进行安装,安装过程中对于齿部位可采用钢丝网辅助进行收。 3、采用快易收网收时,由于底板后浇带厚度比较厚,纵向比较长,因此在收部位必须加设骨架,保证在混凝土浇筑过程中收网不会在混凝土侧压力作用下被挤破. 4、沿后浇带加设 中12@ 2mm钢筋骨架,厚度加设 中12@3mm 钢筋骨架。骨 架钢筋与结构钢筋通过绑扎或焊接连接,其与止水钢板采取焊接。 5、如基础底板上部、下部多层钢筋部位,钢筋网片密、且穿过后浇带的排数多,快易收 网安装必须与底板钢筋绑扎同步进行,即钢筋绑扎一层,快易收网安装一层。 6、为保证快易收网的整体性及接缝不漏浆,快易收网接缝处需搭接,为便于钢筋绑扎施工,单片快易收网安装高度为3倍底板钢筋直径,快易 收网相邻两片搭接长度上下均为1倍底板钢筋直径,左右搭接长度均>50mm,下片在内、上片在外,成品大片快易收网需用铁皮剪剪成所需高度的小片使用。最底片用铁皮剪剪成豁,插入混凝土挡浆条内侧。 1、建议选用止水钢板,而少用橡胶止水带,因为安装质量不易保证。 2、止水钢板一个最明显的缺点就是易生锈,因此在安装前必须采取防锈措施。 3、安装方向,无论是水平止水钢板还是竖向止水钢板,一定要使两翘曲面安装方向朝迎水面; 4、应尽量保证止水钢板在墙板的中线上; 5、两块钢板之间的宜采取搭接双面焊,搭接的宽度不小于50mm 。 4燧岫 /J/ 岫r—— 1 1 V 1 J V 1 V 11 颂—斑一 > hAriiIAri* u . . LrH*A ji — L i . W W I i i i. J」_ [ i工i・i」・i・L i」, 二、剪力墙后浇 带留置 1、超前止水构造施工; ・ —4 1、为不影响后续基础土方回填工序的施工,可在剪力墙后浇带外侧设置伸缩砼垫层或衬墙,设计不要求时,可不增加。 / F 湖 一理丽w 胜 2、具体尺寸及详图依据设计图纸。 2、竖向止水钢板焊接 1、焊接要求同底板后浇带. 3、快易收网安装 1、沿后浇带加设中12@ 2mm 钢筋骨架,厚度加设中12@3mm 钢筋骨架.骨架钢筋与结构钢筋通过绑扎或焊接连接,其与止水钢板采取焊接。 2、快易收网固定于钢筋骨架上。 1、模板支撑 三、梁板后浇带 留置 楼板后浇带清理孔留设 1、楼板后浇带部位的模板、支撑体系要独立设置,以便相邻区域模板、支架拆除时不影响后浇带部位的模板、支架。 2、在模板支架实施前就需要进行考虑,实施过程中模板、支架宜从后浇带开始向两侧支设 1 1、由于后浇带留置时间比较长,难免有杂物掉入,为了便于进行后浇带内部杂物清理方便,需要在板底模设置清理孔。 砼浇筑 四、后浇带两侧 后浇带保护 后浇带砼浇筑 1、后浇带保护 1、 2、 基础底板后浇带钢筋保护主要考虑两方面因素,第一防止踩踏,第二防止浸水造成钢筋锈蚀,采用在后浇带两侧砌高度1 0 0mm的挡水台,加盖盖板的方式进行保护。 在楼板后浇带混凝土浇筑前,避免钢筋被踩弯、压弯或掉进杂物,需对后浇带上加盖封板. 1、后浇带部位清理 1、后浇带内杂物清理,必须将后夹带内木方、锯末、钢筋头、铅丝等杂物清理干净. 2、后浇带新旧砼接茬处,将其表面松动的石子、浮浆清理干净,露出新鲜坚实的混凝土面. 2、砼浇筑; 1、后浇带混凝土需要一次性浇筑完成。 2、浇筑时间,对于温度、伸缩后浇带需要在两侧混凝土龄期达到60天后进行浇筑,而对于沉降后浇带应在主体结构封顶,沉降观察稳定以后进行浇筑. 3、在浇筑之前,将后浇带两侧混凝土湿润,对于比较厚基础底板或外墙后浇带先浇筑50mm的同配比水泥砂浆 4、后浇带必须采用高一级微膨胀混凝土进行浇筑,防止新老混凝土之间出现裂缝,形成薄弱部位。 5、地下室顶板后浇带砼完成面标高宜高于周边板面标高,防止积水渗漏。 后浇带养护 1、 养护; 2、对采用硅酸盐水泥、普通硅酸 盐水泥或 '杳硅酸盐水泥拌制 护时间不少于7 ?凝型外加剂或抗 第土,不得少于14 3、 情况有 宽、且为 条凝土,部分 、12mm 10mm 的,
