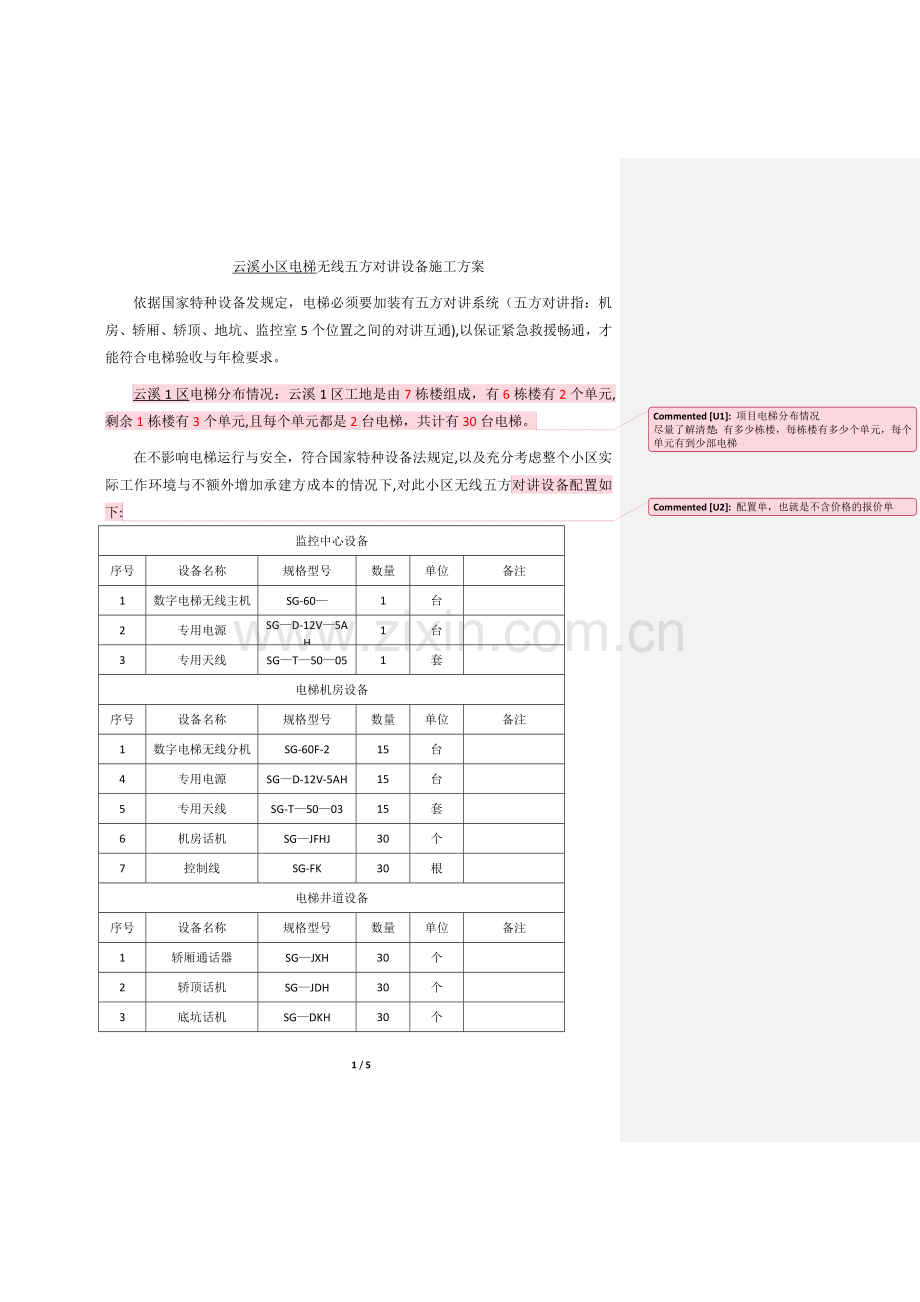

电梯无线五方对讲施工方案.doc_第1页
第1页 / 共5页
电梯无线五方对讲施工方案.doc_第2页
第2页 / 共5页


点击查看更多>>
资源描述
云溪小区电梯无线五方对讲设备施工方案 依据国家特种设备发规定,电梯必须要加装有五方对讲系统(五方对讲指:机房、轿厢、轿顶、地坑、监控室5个位置之间的对讲互通),以保证紧急救援畅通,才能符合电梯验收与年检要求。 云溪1区电梯分布情况:云溪1区工地是由7栋楼组成,有6栋楼有2个单元,剩余1栋楼有3个单元,且每个单元都是2台电梯,共计有30台电梯。项目电梯分布情况 尽量了解清楚:有多少栋楼,每栋楼有多少个单元,每个单元有到少部电梯 在不影响电梯运行与安全,符合国家特种设备法规定,以及充分考虑整个小区实际工作环境与不额外增加承建方成本的情况下,对此小区无线五方对讲设备配置如下:配置单,也就是不含价格的报价单 监控中心设备 序号 设备名称 规格型号 数量 单位 备注 1 数字电梯无线主机 SG-60— 1 台 2 专用电源 SG—D-12V—5AH 1 台 3 专用天线 SG—T—50—05 1 套 电梯机房设备 序号 设备名称 规格型号 数量 单位 备注 1 数字电梯无线分机 SG-60F-2 15 台 4 专用电源 SG—D-12V-5AH 15 台 5 专用天线 SG-T—50—03 15 套 6 机房话机 SG—JFHJ 30 个 7 控制线 SG-FK 30 根 电梯井道设备 序号 设备名称 规格型号 数量 单位 备注 1 轿厢通话器 SG—JXH 30 个 2 轿顶话机 SG—JDH 30 个 3 底坑话机 SG—DKH 30 个 整个小区1个电梯无线对讲主机(监控通话母机),每个单元配1个2路机房分机,1个电源,1套天线组件,2个机房话机、2个轿厢通话器,轿顶与底坑通话器(通话副机)各2个. 我方在安装设备时需要承建方与电梯公司以下的配合: 1、 承建方: 1)由于同单元,相邻两个机房并不互通,相邻两个机房控制柜要串线联通。在此,需要承建方告知我方,同单元两个电梯机房哪里可以开洞.我方也会按电梯安装布线要求,用线管穿2路用线,通过指定空洞(1路线RVV:4芯*0.5线,另1路线RVV:2芯*0。5线)连接多路分机,各个机房之间拉线,线材规格 ,连到机房控制柜会预留2—3米备用线,都是套管线,不会让布线裸露。 2)每个电梯机房门口头顶需要开一个直径不小于3CM的孔洞,由于我方设备天线插头直径2CM ,穿过孔洞还会套线管。另外,在机房门口头顶孔洞旁边还需要固定1块直径/四周宽不小于11CM的铁板,因我方机房分机天线采用的是侧面出线,直径9CM的圆形磁铁基座的垂直极化天线。机房分机、电源、机房话机同意固定在机房门口靠天台一侧的空白墙体上,高度与电梯甲方配电箱一致,我方电源将会从机房甲方配电箱取220V电源,且尽可能不与电梯照明公用一个开关,且机房分机与机房控制柜连线都会做套现管处理. 2、 电梯方: 1) 根据电梯环境实地勘察,我方设备将会借用电梯原来通话设备的线路,这样可以尽可能减少占用电梯的备用线路,且在安装设备时,电梯原先的一些通话设备也是要予以拆除的。比如:轿厢操纵盘里面的通话器要拆除,借用其位置,对于其他原先机房电话机、底坑与轿顶通话器在不影响我方设备安装与使用的情况下,将会尽可能予以保留,原位置不动,但仍会做拆线处理,以防备我方设备在使用时受其影响。 2) 机房控制柜到底坑井道线缆未看到备用线,机房控制柜到轿顶随行电缆只有4根(7、8、9、10)橙黄色备用线。这个只是云溪小区项目电梯备用电缆的情况,各个小区情况不 3) 按照国家特种设备法规定,非电梯专业人员不得维护、安装与随意进出电梯特定环境。因此,在我方施工作业时,不得需电梯工作人员的配合,比如轿厢操作盘我方工作人员是无法打开的,进出轿顶、底坑在没有电梯专业人员在场的情况下,我方也无法进出。 我方会严格按照电梯工作人员的要求,安全规范进行施工,我方设备只是借用原先线路,并与电梯其他线路与设备分开,我方设备使用电压是直流12V,与轿顶上12V应急电源、警铃并不相通,互相之间工作并不影响,且在施工时,在电梯处于合适位置时,我方作业会是在断电(关掉380V动力电)的环境下进行。 具体安装方法与图纸如下: 在可使用电梯原先通话设备线路的前提下,轿顶、轿厢、底坑通话器只需按要求直接安装即可(即接在原先的线路上). 具体安装线路实际电路图如下: 5 / 5
