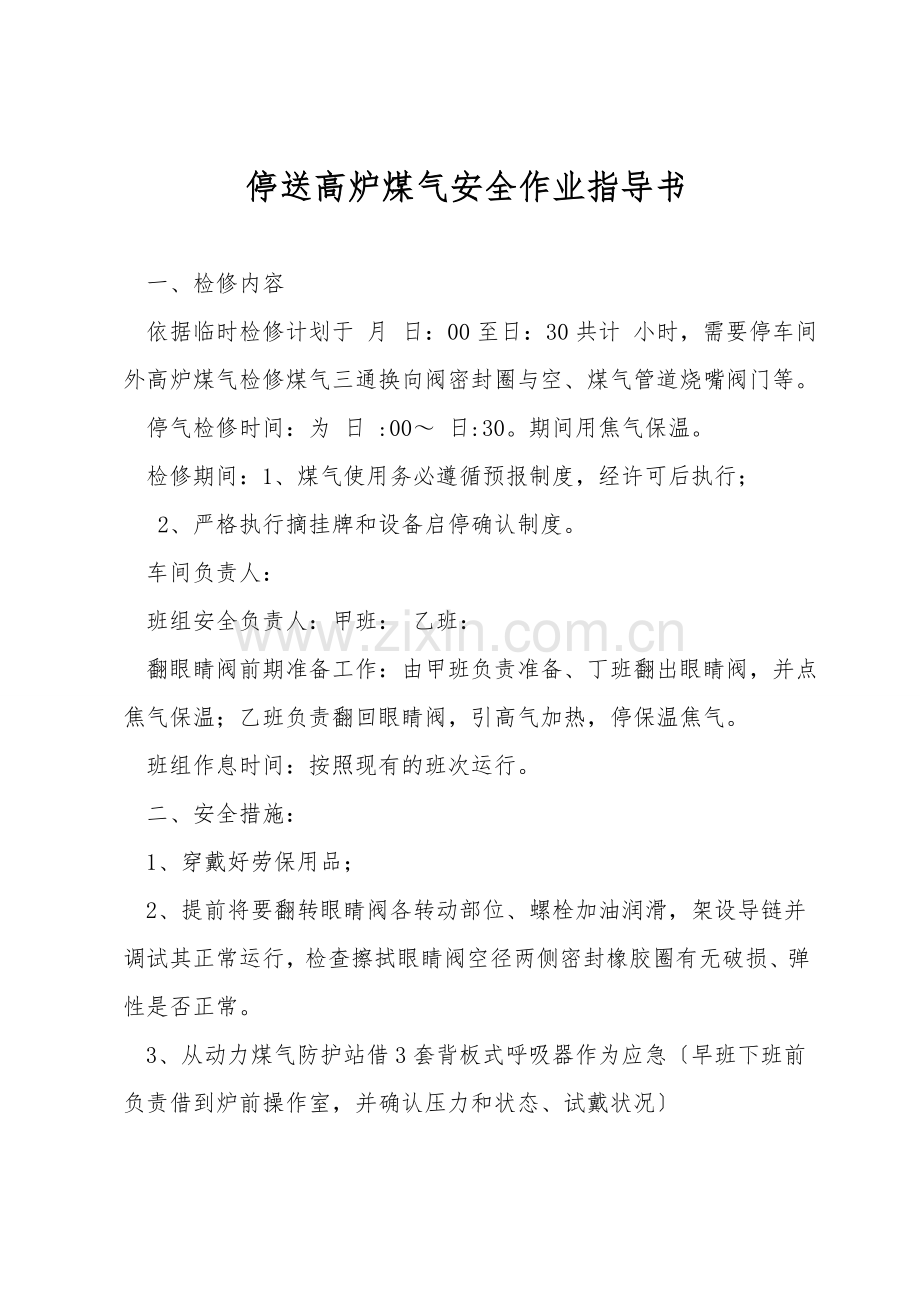

停送高炉煤气安全作业指导书

一、检修内容
依据临时检修计划于 月 日：00至日：30共计 小时，需要停车间外高炉煤气检修煤气三通换向阀密封圈与空、煤气管道烧嘴阀门等。
停气检修时间：为 日 :00～ 日:30。期间用焦气保温。
检修期间：1、煤气使用务必遵循预报制度，经许可后执行；
2、严格执行摘挂牌和设备启停确认制度。
车间负责人：
班组安全负责人：甲班： 乙班：
翻眼睛阀前期准备工作：由甲班负责准备、丁班翻出眼睛阀，并点焦气保温；乙班负责翻回眼睛阀，引高气加热，停保温焦气。
班组作息时间：按照现有的班次运行。
二、安全措施：
1、穿戴好劳保用品；
2、提前将要翻转眼睛阀各转动部位、螺栓加油润滑，架设导链并调试其正常运行，检查擦拭眼睛阀空径两侧密封橡胶圈有无破损、弹性是否正常。
3、从动力煤气防护站借3套背板式呼吸器作为应急〔早班下班前负责借到炉前操作室，并确认压力和状态、试戴状况〕

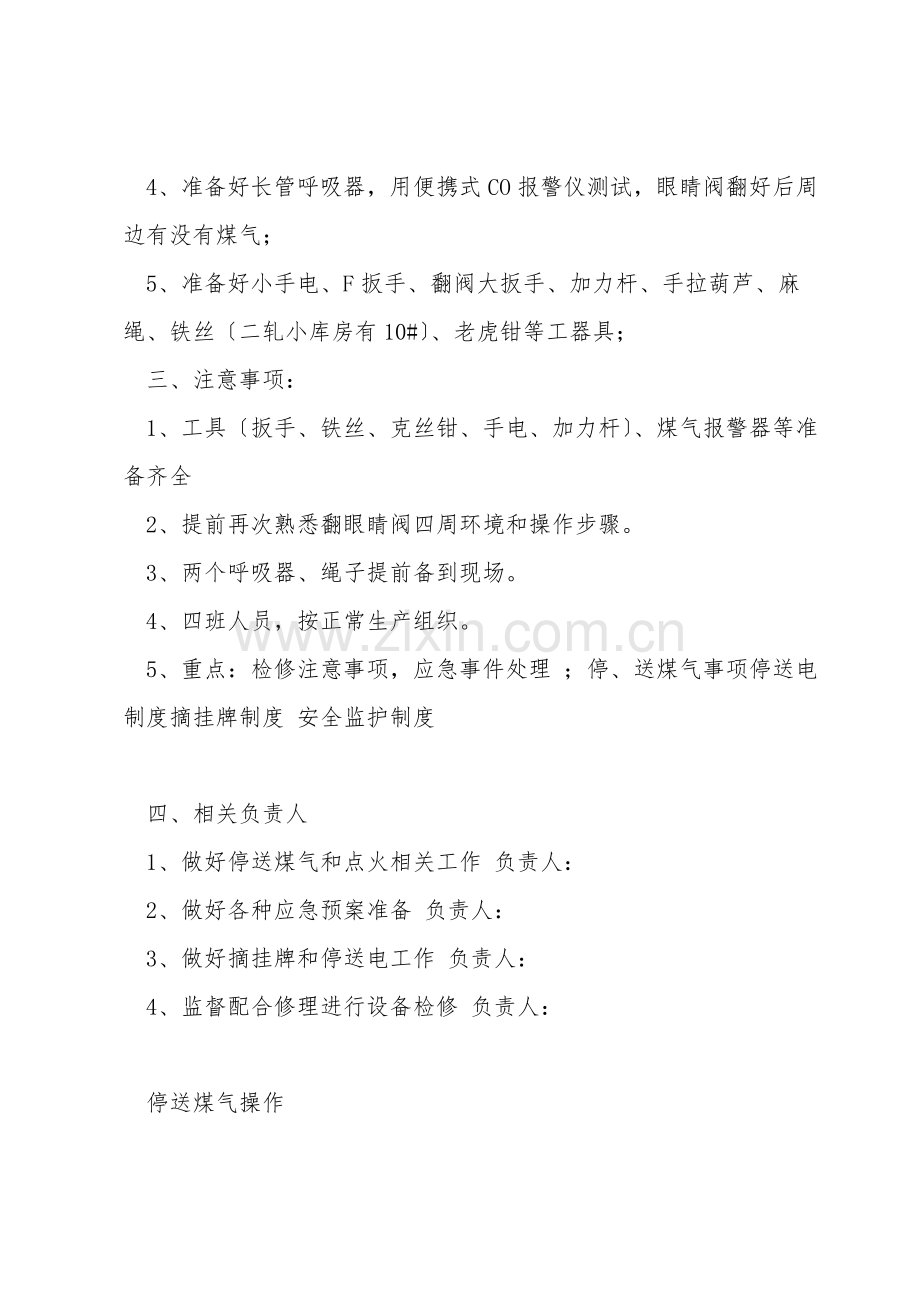

4、准备好长管呼吸器，用便携式CO报警仪测试，眼睛阀翻好后周边有没有煤气；
5、准备好小手电、F扳手、翻阀大扳手、加力杆、手拉葫芦、麻绳、铁丝〔二轧小库房有10#〕、老虎钳等工器具；
三、注意事项：
1、工具〔扳手、铁丝、克丝钳、手电、加力杆〕、煤气报警器等准备齐全
2、提前再次熟悉翻眼睛阀四周环境和操作步骤。
3、两个呼吸器、绳子提前备到现场。
4、四班人员，按正常生产组织。
5、重点：检修注意事项，应急事件处理 ；停、送煤气事项停送电制度摘挂牌制度 安全监护制度

四、相关负责人
1、做好停送煤气和点火相关工作 负责人：
2、做好各种应急预案准备 负责人：
3、做好摘挂牌和停送电工作 负责人：
4、监督配合修理进行设备检修 负责人：

停送煤气操作
一、准备工作
1、人员准备：
1〕参加人员：安全监理人员、煤气防护和运行人员等。
2〕操作人员要求：停炉人员必须经过上岗培训和方案培训，经考试合格后方可上岗；
3〕分工与职责：
安全监督：
调度室：当班作业长
设备保证人员：
工段负责人：
操作人员：班组长、调火工等
各保证协作部门职责：
修理物业：保证设备的正常运转和处理；
自动化部：保证仪表、电气设备的正常和准备；
动力部：保证能源介质的正常供应，提供煤气安全防护用具，进行正常的检测和煤气操作指导及应急处理；
2、工具准备
防毒面具3套、扳手4个〔+600管钳2个〕、煤气报警器4个〔配备人员：现场操作工、安全监督等〕背包式呼吸器3套
二、检查准备工作
1、整个系统的检查准备工作：
1) 分厂调度组织将钢坯系统出炉轧制完毕，实现空炉。
2) 加热工段负责在钢坯出空过程中依次将预热段、加热一段、加热二段、均热段降温，炉温坚持在850℃。
3) 检查防毒面具用、煤气报警器，确认完好；
4) 检查一氧化碳在线报警系统，对各探头进行标定，显示仪表报警浓度设定为100ppm低报警、200ppm高报警，发现探头误差应马上调整；
三、高炉煤气眼睛阀操作
1、车间内高炉煤气停气
A、 炉温温度降至900度
B、 氮气或蒸汽送到接点前关闭所有高炉煤气烧嘴前阀门〔108个〕
C、 关闭车间外高炉煤气总闸阀
D、 关闭高炉煤气总管电动蝶阀电源
E、 各段高炉煤气管道电动流量调节阀门处于开启状态，煤气三通换向阀置于废气侧〔废气关、煤气开〕或缩短周期正常换向，所有废气电动蝶阀关闭；
F、 打开所有高炉煤气放散阀门，开启末端放散；
G、 人员佩带防毒面具，翻转高炉煤气眼睛阀
H、 用软管连接氮气和高炉煤气管道；先打开连接的煤气阀门，再打开DN50氮气阀门吹扫，向高炉煤气主管道通入氮气。
I、 半关放散总管阀门；依次打开烧嘴前的煤气蝶阀，吹扫管道，然后全部关闭〔108个〕；
J、 再打开煤气废气管路上的所有调动调节阀和风机进口阀门，30分钟后，将它们全部关闭；
K、 约20分钟后佩戴煤气报警器，先关闭氮气吹扫阀门，后关闭煤气管道连接阀门，断开氮气和高炉煤气连接软管；
L、 高炉煤气扫线完毕
M、停空、煤气废气引风机
2、车间外恢复高炉煤气送气
A、 启动空、煤气废气引风机
B、 氮气或蒸汽送到接点前
C、 关闭所有高炉煤气烧嘴前阀门〔52个〕
D、 确认车间高炉煤气闸阀、眼睛阀为关闭状态
E、 开启高炉煤气总管调压电动蝶阀电源，
F、 各段高炉煤气管道电动流量调节阀门处于全开状态，煤气三通换向阀置于废气侧〔废气关、煤气开〕，所有废气电动蝶阀全开；
G、 打开所有高炉煤气放散阀门，开启末端放散；
H、 用软管连接氮气和高炉煤气管道；先打开连接的煤气阀门，再打开DN50氮气阀门吹扫，向高炉煤气主管道通入氮气。
I、 半关放散总管阀门；依次打开烧嘴前的煤气蝶阀，吹扫管道，然后全部关闭〔52个〕；
J、 再打开煤气废气管路上的所有调动调节阀和风机进口阀门，吹扫煤气废气管路；30分钟后，将它们全部关闭；
K、 约20分钟后佩戴煤气报警器，先关闭氮气吹扫阀门，后关闭煤气管道连接阀门，断开氮气和高炉煤气连接软管；
L、 高炉煤气扫线完毕
M、 人员佩带防毒面具，翻转高炉煤气眼睛阀
N、 开启车间外高炉煤气总闸阀〔动力部负责〕
O、 检查快切阀、电动蝶阀为开启状态
P、 防爆试验三次合格后，煤气送至烧嘴前
Q、 具备高炉煤气点火条件

煤气工段
年 月日
