蒸气压缩式制冷循环PPT文档.ppt

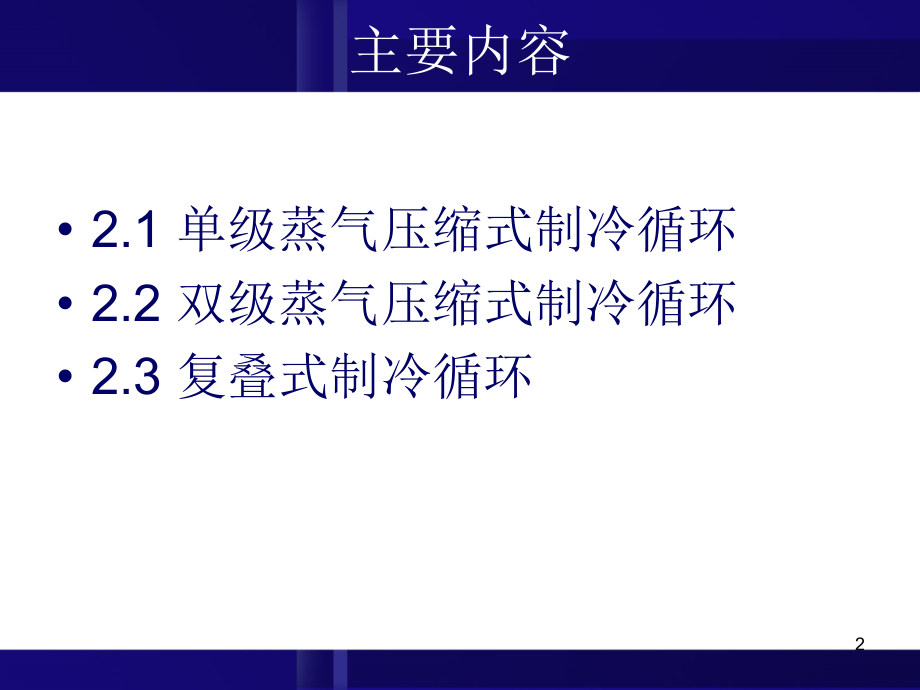

*,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,制冷原理与设备 第2节 蒸气压缩式制冷循环,1,主要内容,2.1 单级蒸气压缩式制冷循环,2.2 双级蒸气压缩式制冷循环,2.3 复叠式制冷循环,2,2.1.1 基本工作原理,引课,2.1.1.1 制冷循环系统的基本组成,2.1.1.2 制冷循环过程,2.1.1.3 制冷系统各部件的主要用途,2.1.1.4 制冷剂的变化过程,小结,作业,2.1 单级蒸气压缩式制冷循环,3,日常生活中我们都有这样的疑问:怎样才能制冷制热呢?,“制冷”就是采用人工的方法，使某一物体或空间达到比环境介质更低的温度，并保持这个低温。,常用的制冷方式有：,蒸气压缩式制冷、吸收式制冷、吸附式制冷、半导体制冷等。,2.1 单级蒸气压缩式制冷循环,2.1.1.1 制冷循环系统的基本组成,4,利用制冷剂由液体状态汽化为蒸气状态过程中吸收热量，被冷却介质因失去热量而降低温度，达到制冷的目的。,2.1 单级蒸气压缩式制冷循环,嗯，好凉快呀！,5,制冷剂在变为蒸气之后，需要对它进行压缩、冷凝、继而进行再次汽化吸热。对制冷剂蒸气只进行一次压缩，称为蒸气单级压缩。,单级蒸气压缩式制冷系统由,压缩机，冷凝器，膨胀阀和蒸发器,组成。,2.1 单级蒸气压缩式制冷循环,6,制冷循环系统:,根据蒸气压缩式制冷原理构成的单级蒸气压缩式制冷循环系统，是由不同直径的管道和在其中制冷剂会发生不同状态变化的部件组成，串接成一个封闭的循环回路，在系统回路中装入制冷剂，制冷剂在这个循环回路中能够不停地循环流动。,蒸气压缩式制冷循环系统图,2.1 单级蒸气压缩式制冷循环,7,2.1.1.2 制冷循环过程,制冷剂蒸气,压缩,、冷凝成液体，放出热量,2.1 单级蒸气压缩式制冷循环,8,冷凝后的制冷剂流经节流元件进入蒸发器。从入口端的高压,p,k,降低到,低压,p,0,，从高温,t,k,降低到,t,0,，并出现少量液体汽化变为蒸气。,2.1 单级蒸气压缩式制冷循环,9,制冷剂蒸汽回到压缩机中压缩,2.1 单级蒸气压缩式制冷循环,10,2.1.1.3 制冷系统各部件的主要用途,压缩制冷剂蒸气，提高压力和温度,放热，使高压高温制冷剂蒸气冷却、冷凝成高压常温的制冷剂液体,得到低温低压制冷剂,制冷剂液体吸热、蒸发、制冷,2.1 单级蒸气压缩式制冷循环,11,2.1.1.4 制冷剂的变化过程,（1）制冷剂在制冷压缩机中的变化,制冷剂蒸气由蒸发器的末端进入压缩机吸气口时，压力越高温度越高，压力越低温度越低。,制冷剂蒸气在压缩机中被压缩成过热蒸气，压力由蒸发压力,p,0,升高到冷凝压力,p,k,。为绝热压缩过程。外界的能量对制冷剂做功，使得制冷剂蒸气的温度再进一步升高，压缩机排出的蒸气温度高于冷凝温度。,2.1 单级蒸气压缩式制冷循环,12,制冷剂的变化过程(flash),2.1 单级蒸气压缩式制冷循环,13,（2）制冷剂在冷凝器中的变化,过热蒸气进入冷凝器后，在压力不变的条件下，先是散发出一部分热量，使制冷剂过热蒸气冷却成饱和蒸气。,饱和蒸气在等温条件下，继续放出热量而冷凝产生了饱和液体。,（3）制冷剂在节流元件中的变化,饱和液体制冷剂经过节流元件，由冷凝压力,p,k,降至蒸发压力,p,0,，温度由,t,k,降至,t,0,。为绝热膨胀过程。,2.1 单级蒸气压缩式制冷循环,14,（4）制冷剂在蒸发器中的变化,以液体为主的的制冷剂，流入蒸发器不断汽化，全部汽化变时，又重新流回到压缩机的吸气口，再次被压缩机吸入、压缩、排出，进入下一次循环。,2.1 单级蒸气压缩式制冷循环,15,小结,（1）单级蒸汽压缩式制冷理论循环组成：制冷压缩机、冷凝器、节流器、蒸发器。,（2）压缩过程（压缩机中进行）,通过压缩使制冷剂由低温低压的蒸汽变为高温高压气体。,（3）冷却冷凝过程（冷凝器中进行）,在冷凝器中冷却冷凝成制冷剂液体。,（4）节流过程（节流阀中进行）,压力、温度降低，焓值不变。,（5）蒸发过程（蒸发器中进行）,吸热蒸发，变成低温低压制冷剂气。,2.1 单级蒸气压缩式制冷循环,16,作业,1.蒸气压缩制冷循环系统主要由哪些部件组成，各有何作用？,2.蒸发器内制冷剂的汽化过程是蒸发吗？,2.1 单级蒸气压缩式制冷循环,17,引课,2.1.2.1 理论循环的假设条件和压焓图,2.1.2.2 理论循环的性能指标及其计算,小结,作业,2.1 单级蒸气压缩式制冷循环,18,单级蒸汽压缩式制冷理论循环组成：,制冷压缩机,冷凝器,节流器,蒸发器,单级蒸气压缩式制冷循环，是指制冷剂在一次循环中只经过一次压缩，最低蒸发温度可达-40-30。单级蒸气压缩式制冷广泛用于制冷、冷藏、工业生产过程的冷却，以及空气调节等各种低温要求不太高的制冷工程。,2.1 单级蒸气压缩式制冷循环,19,2.1.2.1 理论循环的假设条件和压焓图,1.理论循环的假设条件,（1）压缩过程为等熵过程；,（2）冷凝和蒸发是与冷、热源换热；,（3）出蒸发器的为饱和蒸气，出冷凝器的为饱和液体；,（4）制冷剂流动过程中没有流动阻力损失；,（5）节流过程中与外界没有热量交换。,2.1 单级蒸气压缩式制冷循环,20,一点：,临界点,C,三区：,液相区、,两相区、,气相区。,五态：,过冷液状态、,饱和液状态、,湿蒸气状态、,饱和蒸气状态、,过热蒸气状态。,八线：,等压线,p,（水平线）,等焓线,h,（垂直线）,饱和液线,x,=0，,饱和蒸气线,x,=1，,无数条等干度线,x,等熵线,s,等比体积线,v,等温线,t,液相区,两相区,气相区,2.1 单级蒸气压缩式制冷循环,21,1）,压缩过程,2）,冷凝过程,3）,膨胀过程,4）,蒸发过程,3.理论循环过程在压焓图上的表示,2.1 单级蒸气压缩式制冷循环,22,2.1.2.2 理论循环的性能指标及其计算,1.单位质量制冷量,制冷压缩机每输送1kg制冷剂经循环从被冷却介质中制取的冷量称为单位质量制冷量，用,q,0,表示。,式中,q,0,单位质量制冷量（,kJ/kg）；,h,1,与吸气状态对应的比焓值（,kJ/kg）；,h,4,节流后湿蒸气的比焓值（,kJ/kg）；,r,0,蒸发温度下制冷剂的汽化潜热（,kJ/kg）；,x,4,节,流后气液两相制冷剂的干度。,q,0,=,h,1,-,h,4,=,r,0,（1-,x,4,）（1-1）,2.1 单级蒸气压缩式制冷循环,23,2.单位容积制冷量,制冷压缩机每吸入1m,3,制冷剂蒸气（按吸气状态计）经循环从被冷却介质中制取的冷量，称为单位容积制冷量，用,q,v表示。,式中,q,v,单位容积制冷量（,kJ/m,3,）；,v,1,制冷剂在吸气状态时的比体积（,m,3,/kg）,2.1 单级蒸气压缩式制冷循环,24,3.理论比功,制冷压缩机按等熵压缩时每压缩输送1kg制冷剂蒸气所消耗的功，称为理论比功，用,w,0,表示。,w,0,=,h,2,-,h,1,式中,w,0,理论比功（,kJ/kg）；,h,2,压缩机排气状态制冷剂的比焓值（,kJ/kg）,h,1,压缩机吸气状态制冷剂的比焓值（,kJ/kg）,2.1 单级蒸气压缩式制冷循环,25,4.单位冷凝热负荷,制冷压缩机每输送1kg制冷剂在冷凝器中放出的热量，称为单位冷凝热负荷，用,q,k表示。,q,k=（,h,2-,h,2,）,+（,h,2,-,h,3）=,h,2-,h,3,式中,q,k,单位冷凝热负荷（,kJ/kg）；,h,2,与冷凝压力对应的干饱和蒸气状态所具有的比焓值（,kJ/kg）；,h,3,与冷凝压力对应的饱和液状态所具有的比焓值（,kJ/kg）；,对于单级蒸气压缩式制冷理论循环，存在着下列关系,q,k=,q,0,+,w,0,2.1 单级蒸气压缩式制冷循环,26,5.制冷系数,单位质量制冷量与理论比功之比，即理论循环的收益和代价之比，称为理论循环制冷系数，用,0,表示，,2.1 单级蒸气压缩式制冷循环,27,例1-1假定循环为单级蒸气压缩式制冷的理论循环，蒸发温度,t,0,=-10，冷凝温度,t,k=35，工质为R22，循环的制冷量,Q,0,=55kW，试对该循环进行热力计算。,解,点1：,t,1,=,t,0,=,10，,p,1=,p,0=0.3543MPa，,h,1=401.555kJ/kg，,v,1=0.0653m3/kg,点3：,t,3=,t,k=35，,p,3=,p,k=1.3548MPa，,h,3=243.114 kJ/kg，,由图可知，h2=435.2 kJ/kg，t2=57,2.1 单级蒸气压缩式制冷循环,28,1）单位质量制冷量,q,0=,h,1-,h,4=,h,1-,h,3=401.555-243.114=158.441kJ/kg,4）理论比功,w,0=,h,2-,h,1=435.2-401.555=33.645kJ/kg,5）压缩机消耗的理论功率,P,0=,q,m,w,0=0.3471,33.645=11.68kW,2.1 单级蒸气压缩式制冷循环,29,7）冷凝器单位热负荷,q,k,=,h,2,-,h,3,=435.2-243.114=192.086kJ/kg,8）冷凝器热负荷,Q,k,=,q,m,q,k,=0.3471,192.086=66.67kW,2.1 单级蒸气压缩式制冷循环,30,作业,1.制冷剂在蒸气压缩制冷循环中，热力状态是如何变化的？,2.单级蒸气压缩式制冷理论循环有哪些假设条件？,2.1 单级蒸气压缩式制冷循环,31,2.1.3.1 单级蒸气压缩式制冷实际循环与理论循环的区别,2.1.3.2 液体过冷、吸气过热及回热循环,2.1.3.3 热交换及压力损失对制冷循环的影响,2.1.3.4 不凝性气体对制冷循环的影响,2.1.3.5 冷凝、蒸发过程传热温差对循环性能的影响,2.1.3.6 实际制冷循环在压焓图上的表示及性能指标,2.1 单级蒸气压缩式制冷循环,32,2.1.3.1 单级蒸气压缩式制冷实际循环与理论循环的区别,1）制冷压缩机的压缩过程不是等熵过程，且有摩擦损失。,2）实际制冷循环中压缩机吸入的制冷剂往往是过热蒸气，节流前往往是过冷液体，即存在气体过热、液体过冷现象。,3）热交换过程中，存在着传热温差，被冷却介质温度高于制冷剂的蒸发温度，环境冷却介质温度低于制冷剂冷凝温度。,4）制冷剂在设备及管道内流动时，存在着流动阻力损失，且与外界有热量交换。,5）实际节流过程不完全是绝热的等焓过程，节流后的焓值有所增加。,6）制冷系统中存在着不凝性气体。,2.1 单级蒸气压缩式制冷循环,33,下图为具有液体过冷的循环和理论循环的对比图，1-2-3-4-1为理论循环，1-2-3-4-1表示过冷循环。,两个循环的比功相同，过冷循环中单位制冷量增加，从而导致过冷循环的制冷系数增加。,2.1.3.2 液体过冷、吸气过热及回热循环,2.1 单级蒸气压缩式制冷循环,34,理论循环,1-2-3-4-1,过冷循环,1-2-3,-4,-1,q,0,=,h,1,-,h,4,q,0,=,h,1,-,h,4,=（,h,1,-,h,4,）+（,h,4,-,h,4,）=,q,0,+,q,0,w,0,=,h,2,-,h,1,w,0,=,h,2,-,h,1,从制冷系数变化的角度对比如下：,2.1 单级蒸气压缩式制冷循环,35,2.吸气过热,制冷压缩机吸入前的制冷剂蒸气温度高于蒸发压力下的饱和温度时，称为吸气过热，两者温度之差称为过热度。具有吸气过热的循环，称为过热循环。,2.1 单级蒸气压缩式制冷循环,36,过热分为有效过热和有害过热两种,实际循环中，形成制冷循环中吸气过热现象的原因很多，主要有：,1）蒸发器的蒸发面积的选择大于设计所需的蒸发面积，制冷剂在蒸发器内吸收被冷却介质的热量而过热，属有效过热。,2）制冷剂蒸气在压缩机的吸气管路中吸收外界环境的热量而过热，属有害过热。,3）在半封闭、全封闭制冷压缩机中，低压制冷剂蒸气进入压缩以前，吸收电动机绕组和运转时所产生的热量而过热，属有害过热，但是必须的。,4）制冷系统设置了回热器，制冷剂蒸气在回热器中吸收制冷剂液体的热量而过热，属有害过热，但有过冷过程伴随。,2.1 单级蒸气压缩式制冷循环,37,理论循环,1-2-3-4-1,过热循环 1,-2,-3-4-1,有效过热,有害过热,q,0,=,h,1,-,h,4,q,0,=,h,1,-,h,4,=（,h,1,-,h,4,）+（,h,1,-,h,1,）=,q,0,+,q,0,q,0,=,h,1,-,h,4,=,q,0,w,0,=,h,2,-,h,1,w,0,=,h,2,-,h,1,=,w,0,+,w,0,w,0,=,h,2,-,h,1,=,w,0,+,w,0,从制冷量和制冷系数变化角度对比来说明,2.1 单级蒸气压缩式制冷循环,38,有效过热对循环是否有益与制冷剂本身的特性有关。如图所示，该图是在蒸发温度为0、冷凝温度为40的条件下计算所得的结果。,2.1 单级蒸气压缩式制冷循环,39,2.1.3.3,单级蒸气压缩式制冷实际循环,2.1 单级蒸气压缩式制冷循环,40,理论循环1-2-3-4-1,回热循环1,-2,-3,-4,-1,q,0,=,h,1,-,h,4,q,0,=,h,1,-,h,4,=,q,0,+,q,0,w,0,=,h,2,-,h,1,w,0,=,h,2,-,h,1,=,w,0,+,w,0,回热循环与理论循环,相比较，制冷系数的变化情况如下,2.1 单级蒸气压缩式制冷循环,41,42,43,44,45,46,2.1.3.3 热交换及压力损失对制冷循环的影响,1.吸气管道,从蒸发器出口到压缩机吸气入口之间的管道称为吸气管道,吸入管道对循环性能的影响最大。,吸入管道中的压力降始终是有害的，它使得吸气比容增大，压缩机的压力比增大，单位容积制冷量减少，压缩机容积效率降低，比压力增大，制冷系数下降。,2.排气管道,压缩机的排气温度一般均高于环境温度，向环境空气传热能减少冷凝器热负荷。管道中的压力降增加了压缩机的排气压力及比功，使得输气系数降低、制冷系数下降。,2.1 单级蒸气压缩式制冷循环,47,3.液体管道,在冷凝器到膨胀阀这段管路中，热量通常由液体制冷剂传给周围空气，使液体制冷剂过冷，制冷量增大。然而，也可能水冷冷凝器中的冷却水温度很低，冷凝温度低于环境温度，热量由空气传给液体制冷剂，可能导致部分液体气化，这不仅使单位制冷量下降，而且使得膨胀阀不能正常工作。,4.两相管道,通常膨胀阀是紧靠蒸发器安装的。倘若将它安装在被冷却空间内，传给管道的热量将产生有效制冷量；若安装在室外，热量的传递使制冷量减少，因而此段管道必须保温。,2.1 单级蒸气压缩式制冷循环,48,5.蒸发器,如果假定不改变制冷剂出蒸发器时的状态，它仅使蒸发器中的传热温差减小，要求传热面积增大而已。,6.冷凝器,假定出冷凝器的压力不变，为克服冷凝器中制冷剂的流动阻力，必须提高进冷凝 器时制冷剂的压力，这必须导致压缩机的排气压力升高，压力比增大，压缩机耗功增加，制冷系数下降。,2.1 单级蒸气压缩式制冷循环,49,7.压缩机,在理论循环中，假设压缩过程为等熵过程。而实际上，整个过程是一个压缩指数 在不断变化的多方过程。另外，由于压缩机气缸中有余隙容积的存在，气体经过吸、排气阀及通道出口有热量交换及流动阻力，这些因素都会使压缩机的输气量减少，制冷量下降，消耗的功率增大。,2.1 单级蒸气压缩式制冷循环,50,2.1.3.4 不凝性气体对制冷循环的影响,系统中的不凝性气体往往积存在冷凝器上部，因为它不能通过冷凝器的液封。不凝性气体的存在将使冷凝器内的压力增加，从而导致压缩机排气压力提高，比功增加制冷系数下降，压缩机容积效率降低。应及时加以排除。,2.1 单级蒸气压缩式制冷循环,51,2.1.3.5 冷凝、蒸发过程传热温差对循环性能的影响,由于冷凝器与蒸发器中传热温差的存在，会使实际的冷凝温度比理论循环的冷凝温度高，蒸发温度则比理论循环的蒸发温度低，从而使循环的制冷系数下降。制冷循环中制冷剂与热源之间的传热温差越大，制冷循环的效率越低。,但传热温差的存在并不影响理论制冷循环的热力计算用于实际制冷循环。,2.1 单级蒸气压缩式制冷循环,52,4,-1,表示制冷剂在蒸发器汽化和压降过程；,1-1,表示制冷剂蒸气的过热（有益或有害）和压降过程；,1,-2,s,表示制冷剂蒸气在制冷压缩机内实际的非等熵压缩过程；,2s,-2,s表示制冷压缩机压缩后的制冷剂蒸气经过排气阀的压降过程；,2s-3表示制冷剂蒸气经排气管进入冷凝器的冷却、冷凝和压降过程；,3-3,表示制冷剂液体的过冷和压降过程；,3,-4,表示制冷剂液体的非绝热节流过程,53,1,1,2,(2),3,4,5,6,p,p,k,0,Lg p,h,实际循环可表示为图中的1-1,-2,-3-4-5-6-1,1-1,表示蒸气的过热过程,1,-2,表示实际增熵压缩过程,2,-3-4,表示制冷剂在冷凝压力,p,k,下的等压冷却、冷凝过程,4-5表示制冷剂在冷凝压力下的过冷过程,5-6表示制冷剂在等焓下的节流过程,6-1表示制冷剂在蒸发压力,p,0,下的等压汽化过程,54,1.单位质量制冷量,q,0和单位容积制冷量,q,v,q,0=,h,1-,h,6,2.理论比功,w,0,、指示比功,w,i和指示效率,i,按等熵压缩时每压缩输送1kg制冷剂蒸气所消耗的功，称为理论比功,w,0,=,h,2-,h,1,压缩输送1kg制冷剂蒸气实际消耗的功，称为指示比功,w,i=,h,2,-,h,1,理论比功,w,0与指示比功,w,i之比，称为制冷压缩机的指示效率,i,55,3.单位冷凝热负荷,q,k,q,k=,h,2,-,h,4,4.制冷剂质量流量,q,m,5.压缩机的理论功率,P,0,和指示功率,P,i,P,0,=,q,m,w,0,6.冷凝器的热负荷,Q,k,Q,k=,q,m,q,k,56,7.实际制冷系数,8.热力完善度,制冷循环接近它理想情况的程度，接近完善的程度。,实际制冷循环的制冷系数,与工作在相同热源温度条件下，它的理想制冷循环（逆卡诺循环）的制冷系数,c,的比值,。,越大，说明制冷循环经济性越好，热力学的不可逆损失越小；反之，则制冷循环效果差，效率低。,永远小于,1,57,作业,1.试画出单级蒸气压缩式制冷理论循环的lg,p,-,h,图，并说明图中各过程线的含义。,2.已知R22的压力为0.1MPa，温度为10。求该状态下R22的比焓、比熵和比体积。,3.一台单级蒸气压缩式制冷机，工作在高温热源温度为40，低温热源温度为-20下，试求分别用R134a和R22工作时，理论循环的性能指标。,58,4.有一单级蒸气压缩式制冷循环用于空调，假定为理论制冷循环，工作条件如下：蒸发温度,t,0,=5，冷凝温度,t,k,=40，制冷剂为R134a。空调房间需要的制冷量是3kW，试求：该理论制冷循环的单位质量制冷量,q,0,、制冷剂质量流量,q,m,、理论比功,w,0,、压缩机消耗的理论功率,P,0,、制冷系数,0,和冷凝器热负荷,Q,k,。,59,2.1.3.7 单级蒸气压缩式制冷机的性能及工况,1.单级蒸气压缩式制冷机的性能,60,(1)其他条件不变，冷凝温度,t,k,变化,(升高),的影响,h,p,冷凝温度,t,k,时：,1-2-3-4-1,冷凝温度,升高,为t,k,时：,1-2-3-4,-1,1,2,3,4,t,k,t,0,t,k,3,2,4,61,(1)其他条件不变，冷凝温度,t,k,变化,(升高),的影响,h,p,1,2,3,4,t,k,t,0,4,t,k,3,2,4,q,0,q,0,不变,单位制冷量,q,0,输气系数,吸气比容,v,1,q,v,Q,0,62,(1)其他条件不变，冷凝温度,t,k,变化,(升高),的影响,h,p,1,2,3,4,t,k,t,0,t,k,3,2,4,w,0,w,0,不变,单位压缩功,w,0,吸气比容,v,1,w,v,P,制冷系数,63,(2)其他条件不变，蒸发温度,t,0,变化,(降低),的影响,h,lgp,蒸发温度,t,0,时：,1-2-3-4-1,蒸发温度,降低,为t,0,时：,1-2-2-3-4-1,1,2,3,4,t,k,t,0,2,4,t,0,1,64,(2)其他条件不变，蒸发温度,t,0,变化,(降低),的影响,lgp,h,1,2,3,4,t,k,t,0,2,4,t,0,1,单位制冷量,q,0,吸气比容,v,1,制冷剂质量流量G,Q,0,q,0,q,0,65,(2)其他条件不变，蒸发温度,t,0,变化,(降低),的影响,p,h,1,2,3,4,t,k,t,0,2,4,t,0,1,w,0,w,0,P,单位压缩功,w,0,制冷剂质量流量,G,时，,P,最大,66,由于制冷机的制冷量随蒸发温度和冷凝温度而变，故在说明一台制冷机的制冷量时，必须同时说明使用什么制冷剂和在怎样的冷凝温度和蒸发温度下工作。,实际上，制冷机或制冷压缩机在试制定型之后，要进行性能测试（称为型式试验），以便能标定名义制冷量和功率，因此需要有一个公共约定的工况条件。另一方面，对制冷机的使用者来说，在比较和评价制冷机或制冷压缩机的容量及其他性能指标时，也需要有一个共同的比较条件。因此，对制冷机规定了几种“工况”，以作为比较制冷机性能指标的基础。,2.制冷工况,67,所谓工况，,是指制规定制冷机工作状态的工作条件，通常是制冷剂在机内各特定点的温度和机器所处的环境温度。这些“工况”的具体的温度数值是根据各国的具体情况而确定的，同时也考虑到制冷剂的种类。,标准工况,空调工况,最大功率工况,最大压差工况,20世纪80年代以前的工况标准,名义工况(旧),最大压差工况：,用来考核压缩机零件强度、排气温度、油温、电机绕组温度。,最大轴功率工况：,用来考核压缩机噪声、振动，并依此选配电动机,。,68,名义工况(新),高温工况,中温工况,低温工况,铭牌上标示的制冷量和功率一般是在标准工况下的值，如为空调专用，则为空调工况。,69,工况种类,工作温度/,制 冷 剂,工况种类,工作温度/,制 冷 剂,R717,R12,R22,R717,R12,R22,标准工况,冷凝温度,t,k,30,30,30,最大压差,工况,冷凝温度,t,k,40,50,40,蒸发温度,t,0,15,15,15,蒸发温度,t,0,20,30,（,8,）,30,过冷温度,t,sc,25,25,25,过冷温度,t,sc,40,50,40,吸气温度,t,sh,10,15,15,吸气温度,t,sh,15,0（15）,15,空调工况,冷凝温度,t,k,40,40,40,最大功率,工况,冷凝温度,t,k,40,50,40,蒸发温度,t,0,5,5,5,蒸发温度,t,0,5（0）,10,5,过冷温度,t,sc,35,35,35,过冷温度,t,sc,40,50,40,吸气温度,t,sh,10,15,15,吸气温度,t,sh,10（5）,15,15,表1-1 我国常用制冷机工况（通常适用于开启式）,注：括号内的数字相当于最大压差980kPa或最高蒸发温度为0的压缩机工况。,70,类别,工况序号,蒸发温度/,冷凝温度/,吸气温度/,液体温度/,机组型式,高温,1（1A）,7（7.2）,55（54.4）,18（18.3）,50（46.1）,所有型式,2,7,43,18,38,中温,3,（3A）,7,（,6.7,）,49（48.9）,18,（4.4）,44（48.9）,所有型式,（全封闭）,（3B）,（18.3）,（半封闭）,（开启式）,4,7,43,18,38,所有型式,低温,5（5A）,23,（,23.3,）,55（54.4）,32（32.2）,32（32.2）,全封闭,6（6A）,49（48.9）,5（4.4）,44（48.9）,所有型式,7,23,43,5,38,低温,8,（8A）,40,35（40.6）,10,（4.4）,30（40.6）,所有型式,（全封闭）,（8B）,（18.3）,（半封闭）,（开启式）,表1-2 容积式制冷压缩机及机组的名义工况,71,类别,工况序号,蒸发温度/,冷凝温度/,吸气温度/,液体温度/,环境温度/,中温,1,（1A）,7,（,6.7,）,35,1,（,1.1,）,30（35）,32（32.2）,（1B）,（,15,）,9,（,9.4,）,低温,2（2A）,23,（,23.3,）,15,（,17.8,）,低温,3（3A）,40,20,（,34.4,）,30,类别,工况序号,使用侧/,热源侧或放热侧/,冷温水,水冷,风冷,蒸发冷凝,进口,出口,进口,出口,干球,湿球,进风湿球,制冷,1（1A）,12（12.4）,7（6.7）,32（29.4）,37（35）,35,24（23.9）,24（23.9）,热泵,2,40,45,12,7,7,6,表1-4 容积式和离心式冷水机组的名义工况,表1-3 氨制冷压缩机及机组的名义工况,注：工况1和（1A）风冷冷凝器不采用蒸发凝结水冷却时，湿球温度不作规定,72,作业,制冷工况指的是什么？为什么说一台制冷机如果不说明工况，其制冷量是没有意义的？,73,空调基本知识,1.影响能效比的因素有哪些，做节能空调应从什么角度入手。,答：简单的说，能效比=制冷量/耗功率，故直接影响因素为制冷量和耗功率。,做节能空调，可以从以下几个方面进行考虑：,增加热交换面积（增加盘管的迎风面积，长度，排数，增加肋片密度，增加过冷凝器）,提高传热系数（改进肋片设计，改进盘管设计）,提高压缩机效率（采用高效压缩机，采用涡旋压缩机，采用变频压缩机）,提高风扇和风扇电机的效率（采用高效电动机，采用直流电动机）,采用智能控制系统（模糊控制）,采用电子膨胀阀调节流量调节。,更换更好的制冷剂。,以上这些措施都可以有效的提高系统的制冷（热）量，降低系统的耗功率，从而增大系统能效比，实现节能的目的。,74,2.抽真空应注意什么事项？抽真空的作用是什么？有几种不同的方式，其工艺参数是什么，真空度不良会对系统产生什么样的影响。,答：抽真空时应注意真空泵进行是否正常，指示灯是否亮，机体与真空泵是否以同步速度进行，真空泵的阀芯是否打开。,抽真空的作用在于排除机体中的不凝气体和水份，使系统达到一定的真空度，从而使冷媒在系统中稳定的流动，保证整个系统正常的运行。,抽真空的方式主要有三种：从低压抽真空（需要时间长，低压侧易抽干净）从高、低压同时抽真空（克服毛细管阻力对高压侧真空度的影响，需要时间短，高、低压侧易抽干净）二次抽真空（抽到一定的程度，充入一定的制冷剂使系统的压力恢复到大气压，这时系统成制冷剂与空气的混和主体，再抽真空，空气的成分很少）。要求带室外机检测要求真空度120Pa（一般要求是真空度133Pa），在真空连管出口检测真空度40Pa。,空调基本知识,75,真空度不良，也就是说系统中含有不凝气体和水份。系统中含有不凝气体，会促使系统中润滑油老化，增大冷凝压力，耗功率增大，制冷量减小，促使机体的机械和电器结构容易损害,76,系统中含水份，容易产生冰塞和镀铜现象，会促使系统中润滑油老化，变质。总之，真空度不良，会导致系统不稳定，制冷量，电流，功率出现波动，同时使压缩机的排气温度过高，压缩机由于过热保护而停机，严重时，系统中会有异常音，整个系统不平衡，不稳定，制冷量下降，影响到整机的运行情况。,77,
