压裂液优选实验报告模板.docx

编号：20250
实验报告
实验项目压裂液优选实验报告
委托单位
实验人
报告编写
报告页数6
日 期2020年7月10日
审核人

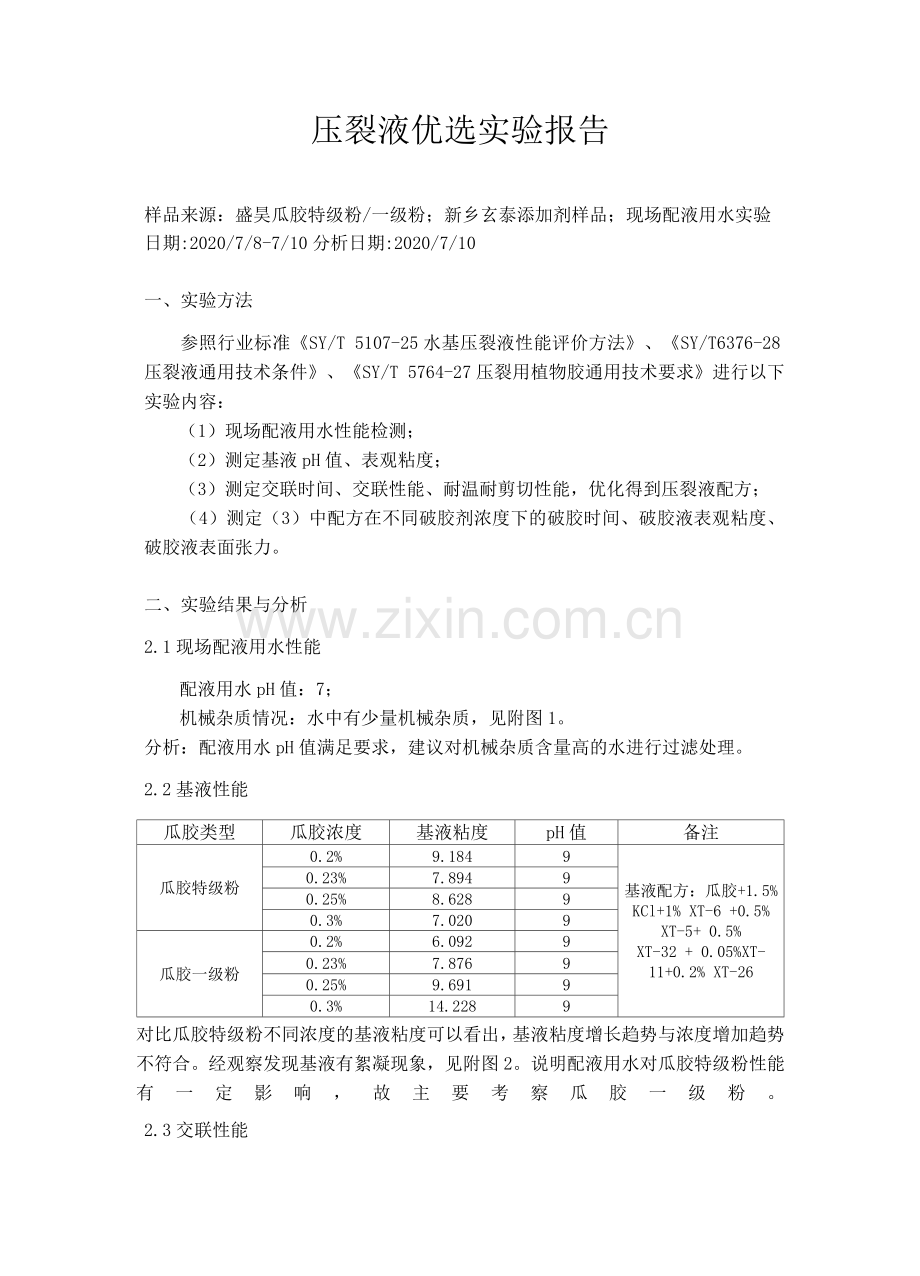

压裂液优选实验报告
样品来源：盛昊瓜胶特级粉/一级粉；新乡玄泰添加剂样品；现场配液用水实验日期:2020/7/8-7/10分析日期:2020/7/10
一、实验方法
参照行业标准《SY/T 5107-25水基压裂液性能评价方法》、《SY/T6376-28压裂液通用技术条件》、《SY/T 5764-27压裂用植物胶通用技术要求》进行以下实验内容：
（1）现场配液用水性能检测；
（2）测定基液pH值、表观粘度；
（3）测定交联时间、交联性能、耐温耐剪切性能，优化得到压裂液配方；
（4）测定（3）中配方在不同破胶剂浓度下的破胶时间、破胶液表观粘度、破胶液表面张力。
二、实验结果与分析
2.1现场配液用水性能
配液用水pH值：7；
机械杂质情况：水中有少量机械杂质，见附图1。
分析：配液用水pH值满足要求，建议对机械杂质含量高的水进行过滤处理。
2.2基液性能
瓜胶类型
瓜胶浓度
基液粘度
pH值
备注
瓜胶特级粉
0.2%
9.184
9
基液配方：瓜胶+1.5% KCl+1% XT-6 +0.5% XT-5+ 0.5%
XT-32 + 0.05%XT-11+0.2% XT-26
0.23%
7.894
9
0.25%
8.628
9
0.3%
7.020
9
瓜胶一级粉
0.2%
6.092
9
0.23%
7.876
9
0.25%
9.691
9
0.3%
14.228
9
对比瓜胶特级粉不同浓度的基液粘度可以看出，基液粘度增长趋势与浓度增加趋势不符合。经观察发现基液有絮凝现象，见附图2。说明配液用水对瓜胶特级粉性能有一定影响，故主要考察瓜胶一级粉。

2.3交联性能
7^4^浓度交联比
0. 2%
0. 25%
0.3%
0.3%
未交联
交联，调挂性差
60s交联，可挑挂
0.25%
未交联
交联，挑挂性差
70s交联，可挑挂
0.20%
未交联
未交联
交联，挑挂性差
0.15%
未交联
未交联
未交联
备注：实验中使用瓜胶一级品进行交联实验，见附图3、附图4。

2.4耐温耐剪切性能
配方1：
基液
0.3% 瓜胶一级品 + 1.5%KCl + 1%XT-6 + 0.5%XT-5 + 0.5%XT-32 + 0.05%XT-11+0.2%XT-26
交联剂
0.25%XT-9
交联时间
70s
基液pH值
9
基液粘度mPas
14.228
流变实验
剪切速率s-1
170
温度。C
47
时间h
1
初始粘度mPas
266.6
最终粘度mPas
160.6
备注：本次实验按照《SY/T 5107-25水基压裂液性能评价方法》进行，附图5。

配方2：
基液
0.3% 瓜胶一级品 + 1.5%KCl + 1%XT-6 + 0.5%XT-5 + 0.5%XT-32 + 0.05%XT-11+0.2%XT-26
交联剂
0.3%XT-9
交联时间
60s
基液pH值
9
基液粘度mPas
14.228
流变实验
剪切速率s-1
170
温度C
47
时间h
1
初始粘度mPas
418.9
最终粘度mPas
146.9
备注：本次实验按照《SY/T 5107-25水基压裂液性能评价方法》进行，附图6。

初步推荐配方：
0.3% 瓜胶一级品 + 1.5%KCl + 1%XT-6 + 0.5%XT-5 + 0.5%XT-32 + 0.05%
XT-11+0. 2%XT-26+0. 25-0. 3%XT-9
2.5破胶性能

初始
214.537
196.898
307.658
226.345
132.306
115.913
1h
88.667
105.652
32.705
5.729
3.079
2.694
2h
18.264
10.697
4.562
4.198
3.173
2.718
3h
9.167
5.865
4.327
4.486
3.511
3.058
4h
7.179
5.072
4.313
4.266

破胶实验图见附图7、8。

(2)破胶液表面张力
配方(不同浓度破胶剂)
0.03%
0.04%
0.05%
0.08%
0.1%
表面张力(mN/m)
26.893
25.940
26.168
25.571
25.699
平均值(mN/m)
26.054
推荐破胶剂加量0.02%〜0.1%，根据泵注程序楔形加入，破胶时间1h〜4h可控制，破胶液表面张力26.054 mN/m。

三、实验结论
(1) 配液用水pH值满足要求，建议对机械杂质含量高的水进行过滤处理。
(2) 推荐配方：0.3%瓜胶一级品 + 1.5%KCl + 1%XT-6 + 0.5%XT-5 + 0.5%XT-32
+ 0.05% XT-11+0.2%XT-26+0.25〜0.3%XT-9；
(3) 推荐破胶剂加量0.02%〜0.1%，根据泵注程序楔形加入，破胶时间1h〜4h可控制，破胶液表面张力26.054 mN/m。
附图:
附图1现场配液用水
附图2瓜胶特级粉配制的基液中的絮凝物
附图3 0.3%一级瓜胶基液+0.25%交联比附图4 0.3%一级瓜胶基液+0.3%交联比

附图5配方1压裂液耐温耐剪切性能测试

附图6配方2压裂液耐温耐剪切性能测试
附图7破胶前的压裂液冻胶

附图8压裂液破胶液（从左到右依次为0.02%、0.03%、0.04%、0.05%、0.08%、0.1%）
