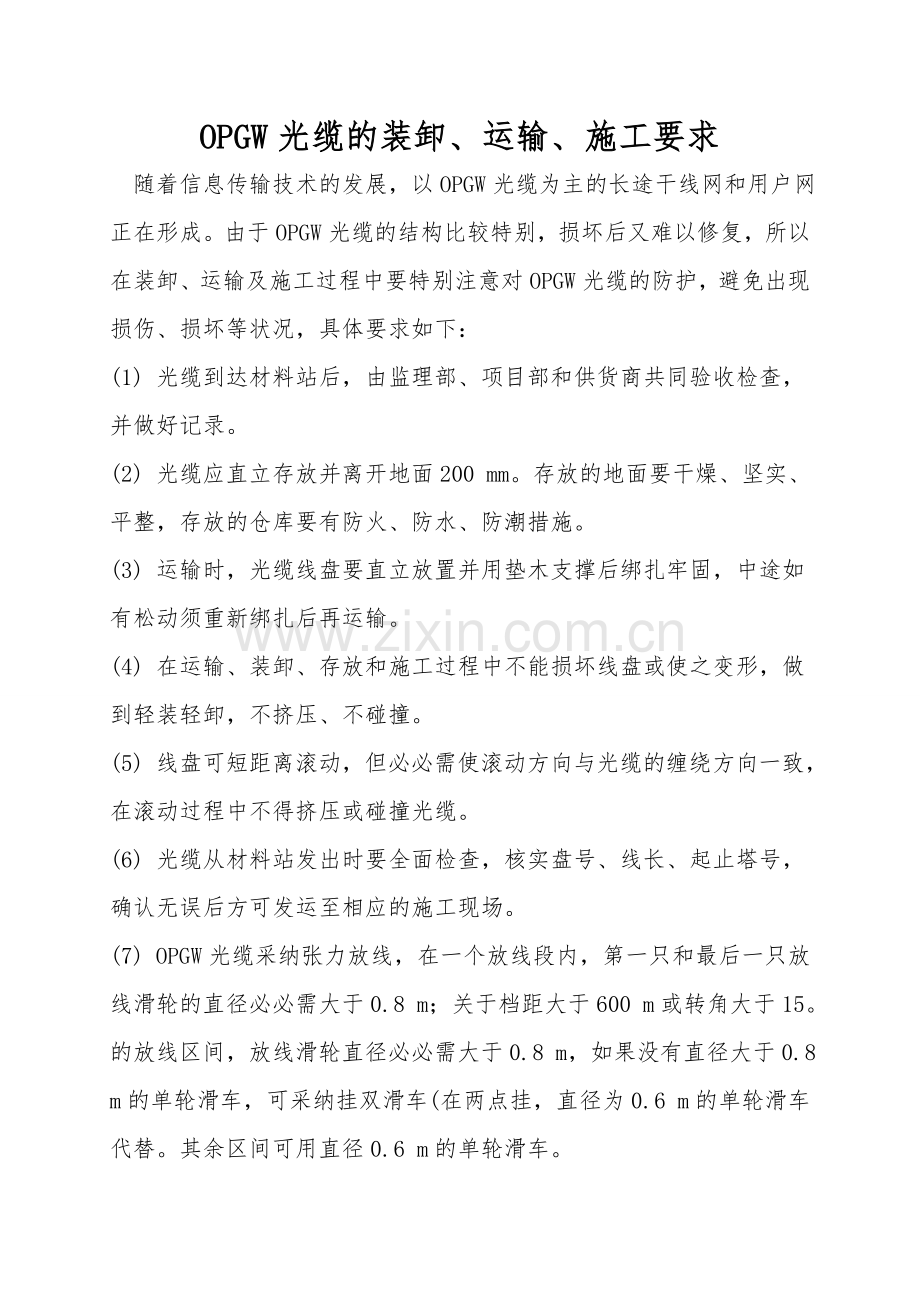

OPGW光缆的装卸、运输、施工要求
随着信息传输技术的发展，以OPGW光缆为主的长途干线网和用户网正在形成。由于OPGW光缆的结构比较特别，损坏后又难以修复，所以在装卸、运输及施工过程中要特别注意对OPGW光缆的防护，避免出现损伤、损坏等状况，具体要求如下：
(1) 光缆到达材料站后，由监理部、项目部和供货商共同验收检查，并做好记录。
(2) 光缆应直立存放并离开地面200 mm。存放的地面要干燥、坚实、平整，存放的仓库要有防火、防水、防潮措施。
(3) 运输时，光缆线盘要直立放置并用垫木支撑后绑扎牢固，中途如有松动须重新绑扎后再运输。
(4) 在运输、装卸、存放和施工过程中不能损坏线盘或使之变形，做到轻装轻卸，不挤压、不碰撞。
(5) 线盘可短距离滚动，但必必需使滚动方向与光缆的缠绕方向一致，在滚动过程中不得挤压或碰撞光缆。
(6) 光缆从材料站发出时要全面检查，核实盘号、线长、起止塔号，确认无误后方可发运至相应的施工现场。
(7) OPGW光缆采纳张力放线，在一个放线段内，第一只和最后一只放线滑轮的直径必必需大于0.8 m；关于档距大于600 m或转角大于15。的放线区间，放线滑轮直径必必需大于0.8 m，如果没有直径大于0.8 m的单轮滑车，可采纳挂双滑车(在两点挂，直径为0.6 m的单轮滑车代替。其余区间可用直径0.6 m的单轮滑车。

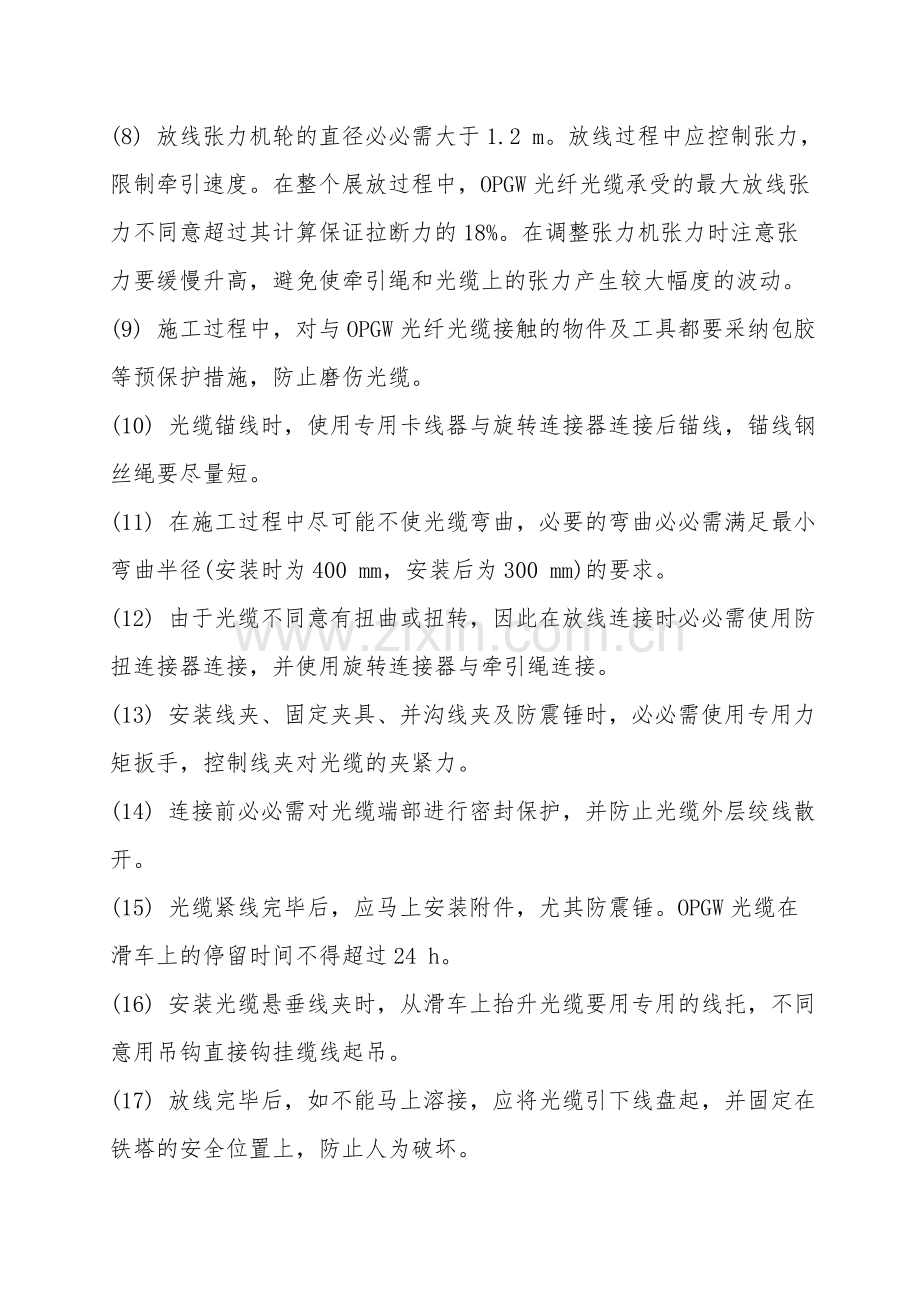

(8) 放线张力机轮的直径必必需大于1.2 m。放线过程中应控制张力，限制牵引速度。在整个展放过程中，OPGW光纤光缆承受的最大放线张力不同意超过其计算保证拉断力的18%。在调整张力机张力时注意张力要缓慢升高，避免使牵引绳和光缆上的张力产生较大幅度的波动。
(9) 施工过程中，对与OPGW光纤光缆接触的物件及工具都要采纳包胶等预保护措施，防止磨伤光缆。
(10) 光缆锚线时，使用专用卡线器与旋转连接器连接后锚线，锚线钢丝绳要尽量短。
(11) 在施工过程中尽可能不使光缆弯曲，必要的弯曲必必需满足最小弯曲半径(安装时为400 mm，安装后为300 mm)的要求。
(12) 由于光缆不同意有扭曲或扭转，因此在放线连接时必必需使用防扭连接器连接，并使用旋转连接器与牵引绳连接。
(13) 安装线夹、固定夹具、并沟线夹及防震锤时，必必需使用专用力矩扳手，控制线夹对光缆的夹紧力。
(14) 连接前必必需对光缆端部进行密封保护，并防止光缆外层绞线散开。
(15) 光缆紧线完毕后，应马上安装附件，尤其防震锤。OPGW光缆在滑车上的停留时间不得超过24 h。
(16) 安装光缆悬垂线夹时，从滑车上抬升光缆要用专用的线托，不同意用吊钩直接钩挂缆线起吊。
(17) 放线完毕后，如不能马上溶接，应将光缆引下线盘起，并固定在铁塔的安全位置上，防止人为破坏。
(18) 光缆引下线盘起时的弯曲半径不得小于300 mm。
(19) 光缆的引下线从塔身引下时，每隔2 m必需安装一个固定夹具，并在可能与塔身磨擦处，进行预绞丝缠绕护线处理。
