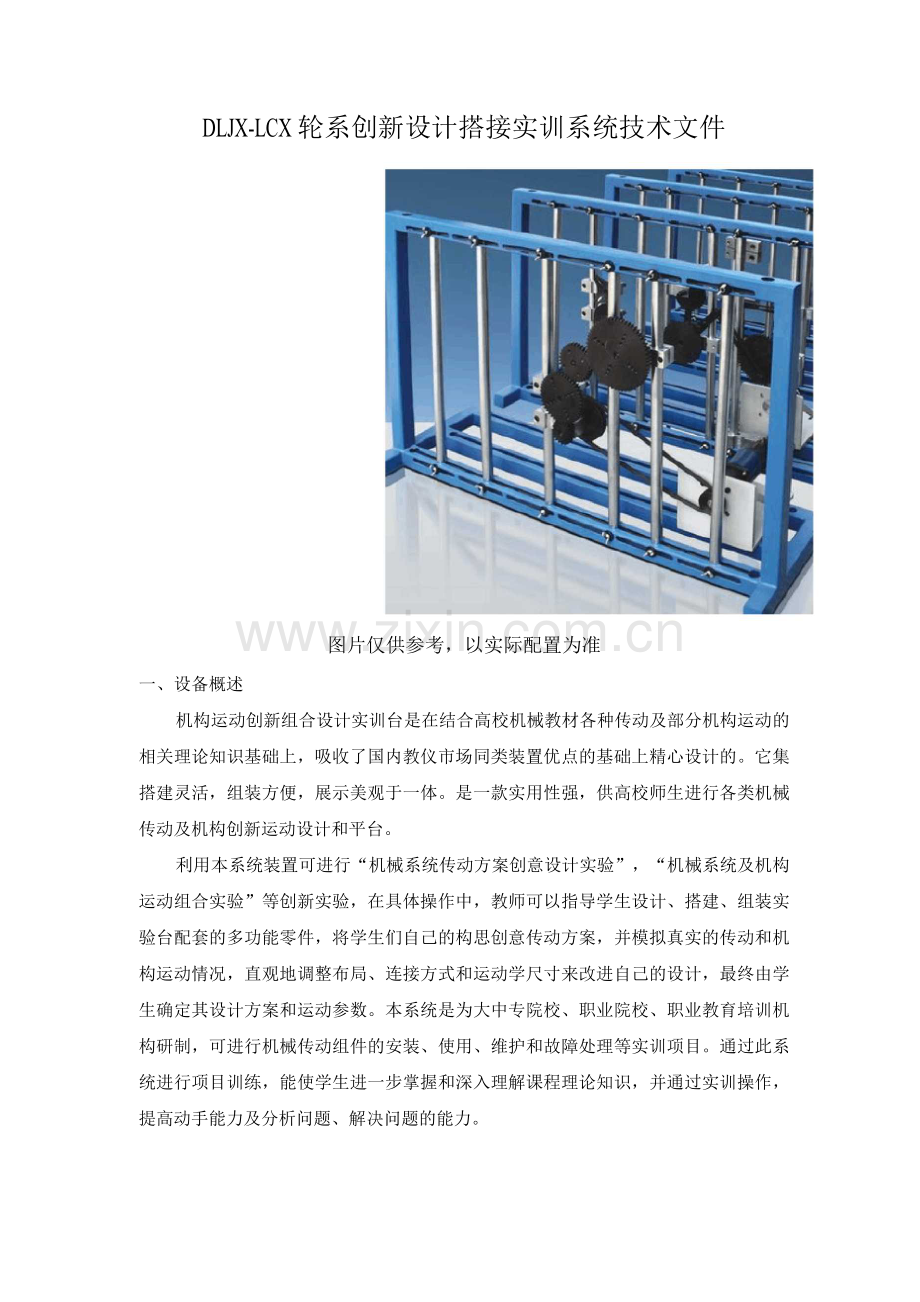

DLJX-LCX轮系创新设计搭接实训系统技术文件

图片仅供参考，以实际配置为准

一、设备概述
机构运动创新组合设计实训台是在结合高校机械教材各种传动及部分机构运动的相关理论知识基础上，吸收了国内教仪市场同类装置优点的基础上精心设计的。它集搭建灵活，组装方便，展示美观于一体。是一款实用性强，供高校师生进行各类机械传动及机构创新运动设计和平台。
利用本系统装置可进行“机械系统传动方案创意设计实验”，“机械系统及机构运动组合实验”等创新实验，在具体操作中，教师可以指导学生设计、搭建、组装实验台配套的多功能零件，将学生们自己的构思创意传动方案，并模拟真实的传动和机构运动情况，直观地调整布局、连接方式和运动学尺寸来改进自己的设计，最终由学生确定其设计方案和运动参数。本系统是为大中专院校、职业院校、职业教育培训机构研制，可进行机械传动组件的安装、使用、维护和故障处理等实训项目。通过此系统进行项目训练，能使学生进一步掌握和深入理解课程理论知识，并通过实训操作，提高动手能力及分析问题、解决问题的能力。

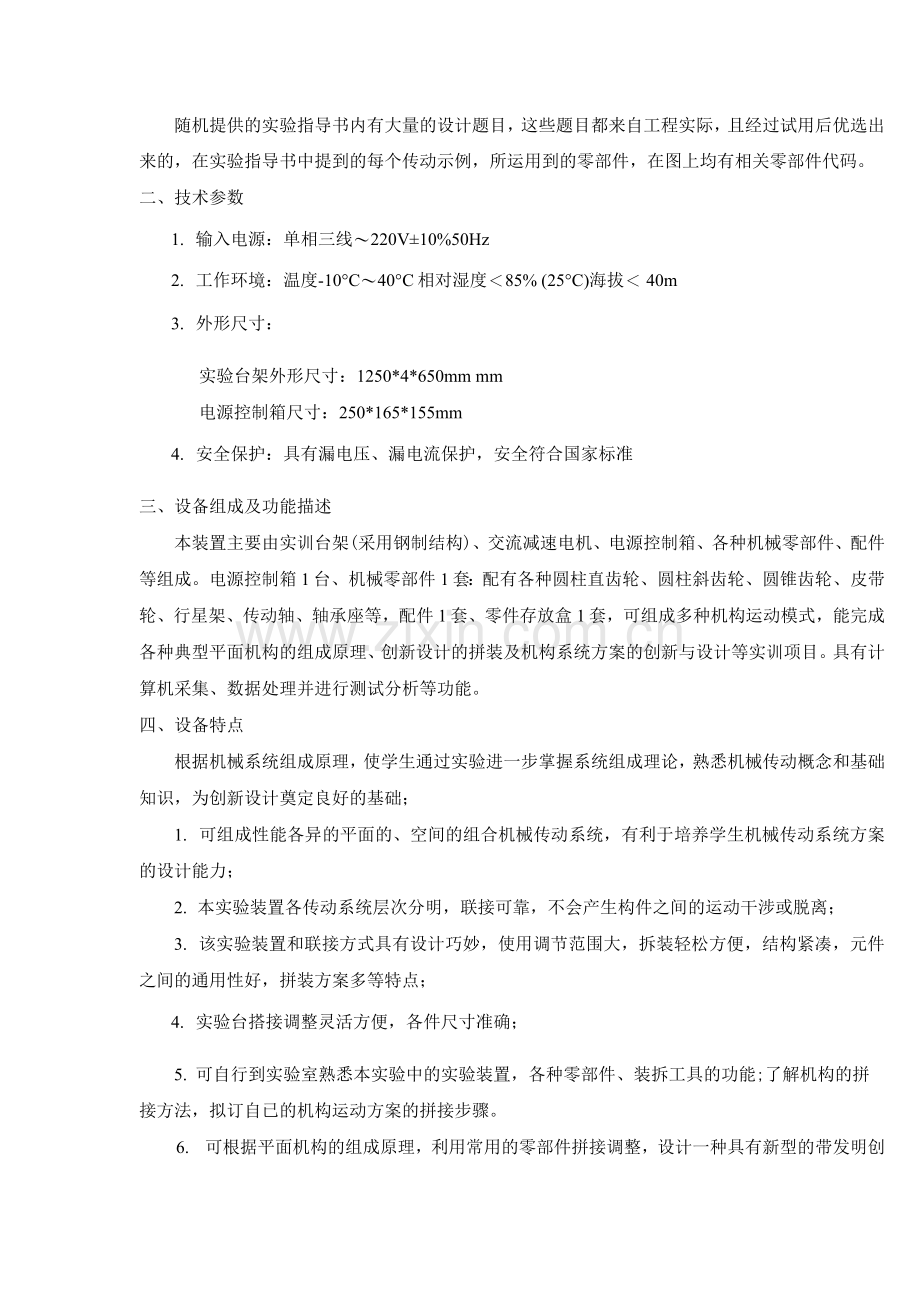

随机提供的实验指导书内有大量的设计题目，这些题目都来自工程实际，且经过试用后优选出来的，在实验指导书中提到的每个传动示例，所运用到的零部件，在图上均有相关零部件代码。
二、技术参数
1. 输入电源：单相三线〜220V±10%50Hz
2. 工作环境：温度-10°C〜40°C相对湿度＜85% (25°C)海拔＜ 40m
3. 外形尺寸：
实验台架外形尺寸：1250*4*650mm mm
电源控制箱尺寸：250*165*155mm
4. 安全保护：具有漏电压、漏电流保护，安全符合国家标准
三、设备组成及功能描述
本装置主要由实训台架(采用钢制结构)、交流减速电机、电源控制箱、各种机械零部件、配件等组成。电源控制箱1台、机械零部件1套：配有各种圆柱直齿轮、圆柱斜齿轮、圆锥齿轮、皮带轮、行星架、传动轴、轴承座等，配件1套、零件存放盒1套，可组成多种机构运动模式，能完成各种典型平面机构的组成原理、创新设计的拼装及机构系统方案的创新与设计等实训项目。具有计算机采集、数据处理并进行测试分析等功能。
四、设备特点
根据机械系统组成原理，使学生通过实验进一步掌握系统组成理论，熟悉机械传动概念和基础知识，为创新设计奠定良好的基础；
1. 可组成性能各异的平面的、空间的组合机械传动系统，有利于培养学生机械传动系统方案的设计能力；
2. 本实验装置各传动系统层次分明，联接可靠，不会产生构件之间的运动干涉或脱离；
3. 该实验装置和联接方式具有设计巧妙，使用调节范围大，拆装轻松方便，结构紧凑，元件之间的通用性好，拼装方案多等特点；
4. 实验台搭接调整灵活方便，各件尺寸准确；
5. 可自行到实验室熟悉本实验中的实验装置，各种零部件、装拆工具的功能;了解机构的拼接方法，拟订自已的机构运动方案的拼接步骤。
6. 可根据平面机构的组成原理，利用常用的零部件拼接调整，设计一种具有新型的带发明创造性的组合机构。
7. 可在实验平台上，进行测试分析、运动分析、实验结果分析等。
五、设备配置
序号
名称
型号及规格
数量
单位
备注
1
实训台
实训台外形尺寸：1780*730*760
1
台

2
电源箱

1
台

3
设备组成
配有各种圆柱直齿轮、圆柱斜齿轮、圆锥齿轮、皮带轮、行星架、传动轴、轴承座等，配件1套、零件存放盒1套等

4
拆装工具
轴承冲击套筒、三爪拉马、紫铜棒、截链器、内六角扳手、圆头锤、橡胶锤、活络扳手等
各1
套

5
量具
普通游标卡尺、深度游标卡尺、杠杆式百
分表、塞尺等
各1
套

6
配件
内六角圆柱头螺钉、内六角平圆头螺钉等
若干

六、可完成实训项目
项目一、牛头刨床机构装配与调整
项目二、内燃机机构装配与调整
项目三、精压机机构的装配与调整
项目四、两齿轮-曲柄摇杆机构装配与调整项目五、两齿轮-曲柄摆块机构装配与调整项目六、喷气织机开机构装配与调整项目七、双滑块机构装配与调整
项目八、冲压机构装配与调整
项目九、插床机构装配与调整项目十、筛料机构装配与调整
项目十一、凸轮-连杆组合机构装配与调整
项目十一、凸轮-五连杆机构装配与调整
项目十二、行程放大机构装配与调整
项目十三、凸轮-连杆组合机构装配与调整
项目十四、冲压机构装配与调整
项目十五、双摆杆摆角放大机构装配与调整
项目十六、圆柱直齿轮装配与调整
项目十七、圆柱斜齿轮装配与调整
项目十八、圆锥齿轮装配与调整
项目十九、皮带轮装配与调整
