广东职业技能等级认定证书考试试题含答案电工--高级工复习.doc

广东职业技能等级认定证书考试试题含答案电工 高级工复习 (7)
模拟卷8　高级工复习
您的姓名： [填空题] *
_________________________________
1. 负载不变状况下，变频器出现电流故障，原因可能是〔〕。 [单项选择题] *
A. 负载过重
B. 电源电压不稳
C. 转矩提升功能设置不当(正确答案)
D. 斜波时间设置不长
2. 三相单三拍运行，三相双三拍运行，三相单双六拍运行。其通电顺序分别是〔〕。 [单项选择题] *
A. A-B-C-A,AB-BC-CA-AB,A-AB-B-BC-C-CA-A(正确答案)
B. AB-BC-CA-AB,A-B-C-A,A-AB-B-BC-C-CA-A
C. A-B-C-A,A-AB-B-BC-C-CA-A,AB-BC-CA-AB
D. A-AB-B-BC-C-CA,A-B-C-A,AB-BC-CA-AB

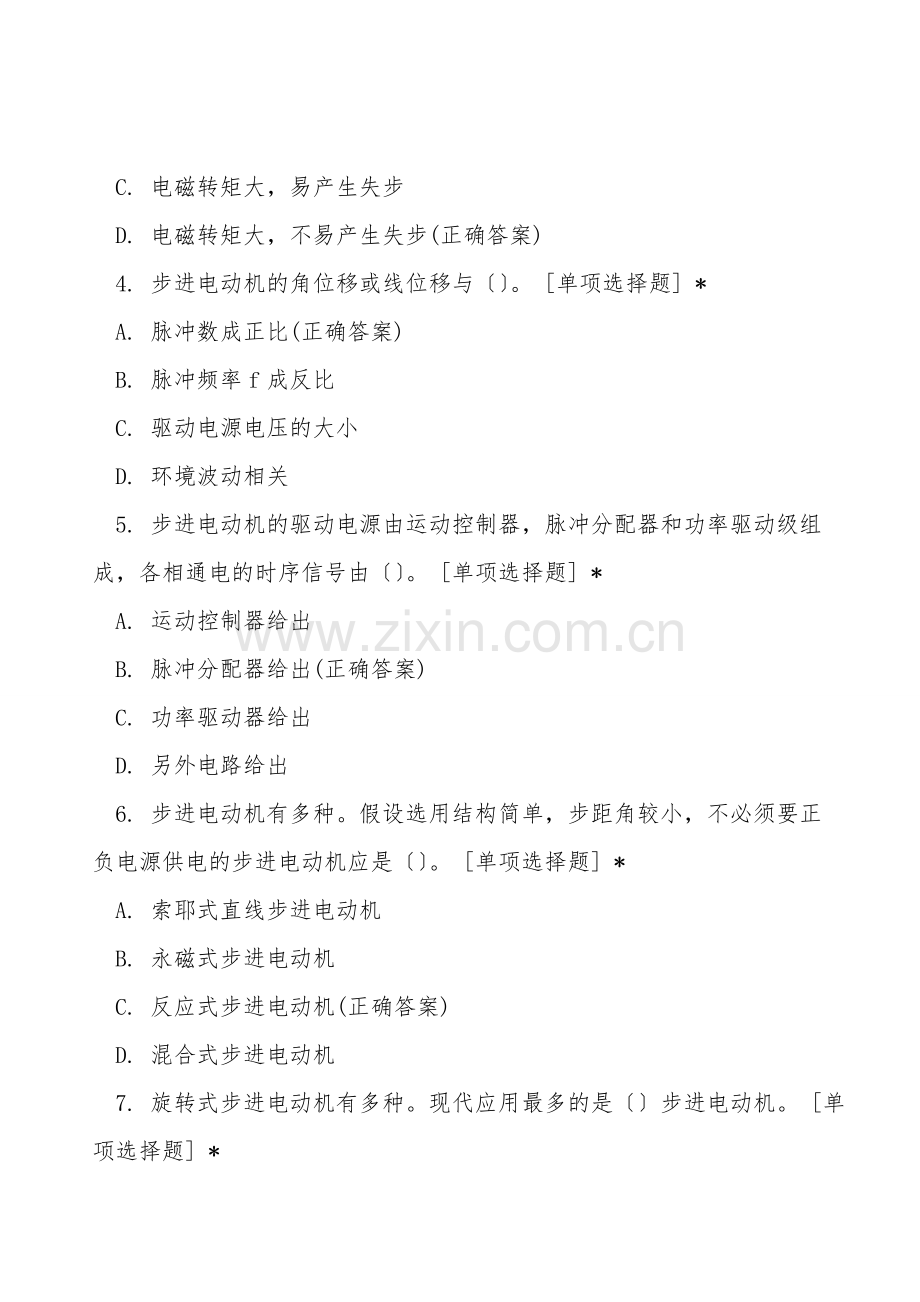

3. 步进电动机双三拍与单三拍工作方式比较，前者〔〕。 [单项选择题] *
A. 电磁转矩小，易产生失步
B. 电磁转矩小，不易产生失步
C. 电磁转矩大，易产生失步
D. 电磁转矩大，不易产生失步(正确答案)
4. 步进电动机的角位移或线位移与〔〕。 [单项选择题] *
A. 脉冲数成正比(正确答案)
B. 脉冲频率f成反比
C. 驱动电源电压的大小
D. 环境波动相关
5. 步进电动机的驱动电源由运动控制器，脉冲分配器和功率驱动级组成，各相通电的时序信号由〔〕。 [单项选择题] *
A. 运动控制器给出
B. 脉冲分配器给出(正确答案)
C. 功率驱动器给出
D. 另外电路给出
6. 步进电动机有多种。假设选用结构简单，步距角较小，不必须要正负电源供电的步进电动机应是〔〕。 [单项选择题] *
A. 索耶式直线步进电动机
B. 永磁式步进电动机
C. 反应式步进电动机(正确答案)
D. 混合式步进电动机
7. 旋转式步进电动机有多种。现代应用最多的是〔〕步进电动机。 [单项选择题] *
A. 反应式(正确答案)
B. 永磁式
C. 混合式
D. 索耶式
8. 步进电动机的驱动方式有多种，〔〕目前普遍应用。由于这种驱动在低频时电流有较大的上冲，电动机低频噪音较大，低频共振现象存在，使用时要注意。 [单项选择题] *
A. 细分驱动
B. 单电压驱动(正确答案)
C. 凹凸压驱动
D. 斩波驱动
9. 步进电动机带额定负载不失步启动的最高频率，称为步进电动机的〔〕。 [单项选择题] *
A. 启动频率(正确答案)
B. 工作频率
C. 额定频率
D. 最高频率
10. 步进电动机的启动和停止频率应合计负载的转动惯量，关于大转动惯量的负载，启动和停止频率应选〔〕。 [单项选择题] *
A. 低一些(正确答案)
B. 高一些
C. 中等
D. 0
11. 高分辨率且高精度的办公自动化设备中，要求步进电动机的步距角小，较高的启动频率，控制功率小，优良的输出转矩和加速度，则应选〔〕。 [单项选择题] *
A. 反应式直线步进电动机
B. 永磁式步进电动机
C. 反应式步进电动机
D. 混合式步进电动机(正确答案)
12. 为防止在高频区工作产生失步现象，步进电动机工作时应依据其〔〕确定在某一负载时的最高工作频率。 [单项选择题] *
A. 钜频特性(正确答案)
B. 额定电流
C. 额定电压
D. 静态步距角误差
13. 基本步距角0s，转子齿数ZR，通电循环拍数N。三者的关系是〔〕。 [单项选择题] *
A. ZR一按时，0s与N成反比(正确答案)
B. ZR一按时，0s与N成正比
C. N一按时，0s与ZR成正比
D. 0s一按时，N与ZR成正比
14. 三相六拍运行比三相双拍运行时〔〕。 [单项选择题] *
A. 步距角不变
B. 步距角增加一半
C. 步距角减少一半(正确答案)
D. 步距角增加一半
15. 三相双三拍运行，转子齿数ZR=40的反应式步进电动机，转子以每拍〔〕的方式运转。 [单项选择题] *
A.5°
B.9°
C.3°(正确答案)
D.6°
16. 步进电动机的速度与〔〕有关。 [单项选择题] *
A. 环境温度
B. 负载变化
C. 与驱动电源电压的大小
D. 脉冲频率(正确答案)
17. 步进电动机的转速n或线速度V只与〔〕有关。 [单项选择题] *
A. 电源电压
B. 负载大小
C. 环境条件的波动
D. 脉冲频率f(正确答案)
18. 步进电动机的〔〕与脉冲频率f成正比。 [单项选择题] *
A. 线位移或角位移
B. 线位移或转速n
C. 转速n或线速度V(正确答案)
D. 转速n或角位移
19. 步进电动机的角位移或线位移与〔〕。 [单项选择题] *
A. 脉冲数成正比(正确答案)
B. 脉冲频率f成正比
C. 驱动电源电压的大小成正比
D. 环境波动相关
20. 有电枢电压，电动机嗡嗡响但不转，一会出现过流跳闸。故障原因可能是〔〕。 [单项选择题] *
A. 电动机气隙磁通不饱和
B. 电动机气隙磁通饱和
C. 励磁电路损坏或没有加励磁(正确答案)
D. 电枢电压过低
21. 直流电动机运行中转速突然急速升高并失控。故障原因可能是〔〕。 [单项选择题] *
A. 突然失去励磁电流(正确答案)
B. 电枢电压过大
C. 电枢电流过大
D. 励磁电流过大
22. 直流电动机启动时没加励磁，电动机会过热烧毁，原因是电动机不转时，〔〕，导致电枢电流很大。 [单项选择题] *
A. 电枢回路的电阻很小
B. 电枢回路的反电动势很高
C. 电枢电压高
D. 电枢回路的反电动势为零(正确答案)
23. 直流测速发电机输出电压与转速之间并不能坚持确定的线性关系。其主要原因是〔〕。 [单项选择题] *
A. 电枢电阻的压降
B. 电枢电流的去磁作用(正确答案)
C. 负载电阻的非线性
D. 电刷的接触压降
24. 双闭环直流调速系统调试中，出现转速给定值Ug达到设定最大值时，而转速还未达到要求值，应〔〕。 [单项选择题] *
A. 逐步减小速度负反馈信号(正确答案)
B. 调整速度调节器ASR限幅
C. 调整电流调节器ACR限幅
D. 逐步减小电流负反馈信号
25. 调速系统开机时电流调节器ACR立即限幅，电动机速度达到最大值，或电动机忽转忽停出现振荡。可能的原因是〔〕。 [单项选择题] *
A. 系统受到严重干扰
B. 励磁电路故障
C. 限幅电路没有整定好
D. 反馈极性错误(正确答案)
26. 直流电动机弱磁调速时，防飞车故障，应加〔〕。 [单项选择题] *
A. 失磁保护电路(正确答案)
B. 防磁饱和电路
C. 过压保护电路
D. 过流保护电路
27. 直流电动机弱磁调速时，励磁电路接线务必可靠，防止发生〔〕。 [单项选择题] *
A. 运行中失磁造成飞车故障(正确答案)
B. 运行中失磁造成停车故障
C. 启动时失磁造成飞车故障
D. 启动时失磁造成转速失控故障
28. 在转速电流双闭环调速系统中，调节给定电压，电动机转速有变化，但电枢电压很低，此故障的可能原因是〔〕。 [单项选择题] *
A. 主电路晶闸管损坏(正确答案)
B. 晶闸管触发角太小
C. 速度调节器电路故障
D. 电流调节器电路故障
29. 在转速电流双闭环调速系统中，调节速度给定电压，电机转速不变化。此故障的可能原因是〔〕。 [单项选择题] *
A. 晶闸管触发电路故障
B. P1调节器限幅值整定不当(正确答案)
C. 主电路晶闸管损坏
D. 电动机励磁饱和
30. 晶闸管—电动机调速系统的主回路电流断续时，开环机械特性〔〕。 [单项选择题] *
A. 变软(正确答案)
B. 变硬
C. 不变
D. 电动机停止
31. 双闭环调速系统中转速调节器一般采纳P调节器，I参数的调节主要影响系统 〔〕 [单项选择题] *
A稳态性能(正确答案)
B动态性能
C静差率
D调节时间
32. 在晶体管课逆调速系统中，为防止逆变失败，应设置〔〕的保护环节。 [单项选择题] *
A限制βmin
B限制amin
C限制βmin和amin(正确答案)
Dβmin和amin任意限制其中一个
33. 转速电流双闭环调速系统，在负载变化时出现转速偏差，消除此偏差主要靠〔〕。 [单项选择题] *
A电流调节器
B转速?电流两个调节器
C转速调节器(正确答案)
D电流正反馈补偿
34. 欧陆514调速器组成的电压电流双闭环系统运行中出现负载家重转速升高现象，可能的原因是〔〕 [单项选择题] *
A电流正反馈欠补偿
B电流正反馈过补偿(正确答案)
C电流正反馈全补偿
D电流正反馈没补偿
35. 欧陆514调速器组成的电压电流双闭环系统运行中出现负载加重转速射高现象，可能的原因是〔〕。 [单项选择题] *
A.ASR输出电压限幅值增加
B.ACR输出电压限幅值增加
C.ASR输出电压限幅值减小(正确答案)
D.ACR输出电压限幅值减小
36. 在转速电流双闭环调速系统中，电动机转速可调，转速不高且波动较大。此故障的可能原因是〔〕。 [单项选择题] *
A PI调节器限幅值电路故障
B 电动机励磁点库故障
C 晶体管或触发器电路故障(正确答案)
D 反馈电路故障
37. 电压负反馈调速系统中，诺电流截止负反馈也参加系统调节作用时，说明主电路中电枢电流〔〕。 [单项选择题] *
A 过大(正确答案)
B 过小
C 正常
D 不正确
38. 自动调速系统中转速反馈系数过大会引起〔〕。 [单项选择题] *
A 系统稳态指标下降(正确答案)
B 系统最高转速下降
C 系统最高转速过高
D 电动机停转
39. 转速电流双闭环调速系统，电动机转速可调，低速时性能正常。但当给定电压大于某个值时电动机转速烦而下降，这时速度波动大，系统静差率指标显然恶化。此故障的可能原因有〔〕。 [单项选择题] *
A 电流调节器ACR限幅值整定不当(正确答案)
B 速度调节器ASR限幅值整定不当
C 速度调节器ASR调节器的P参数整定不当
D速度调节器ASR调节器的I参数整定不当
40. 在转速电流双闭环调速系统中，调节给定电压，电动机转速有变化，但电枢电压很低。此故障的可能原因是〔〕。 [单项选择题] *
A主电路晶闸管损坏(正确答案)
B 晶闸管触发角太小
C 速度调节器电路故障
D 电流调节器电路故障
41. 假设调速系统反馈极性错误，改正的办法有〔〕。 [单项选择题] *
A 直流测速发电机的两端接线对调(正确答案)
B电动机电枢的两段接线对调
C 电动机励磁的两端对接线对调
D 加负给定电压
42. 欧陆514调速器组成的电压电流双闭环逻辑无环流可逆调速系统中，当转矩极性号改变极性，并有〔〕时，逻辑才同意进行切换。 [单项选择题] *
A零电流信号(正确答案)
B 零电压信号
C 零给定信号
D 零转速信号
43. 欧陆514双闭环直零调速系统运行中，测速发电机反馈线松脱，系统会出现〔〕 [单项选择题] *
A 转速讯下降后停车，报警并跳闸。
B 转速迅速升高至最大，报警并跳闸。(正确答案)
C 转速坚持不变。
D 转速先升高后恢复正常
44. 电动机停车要准确定位，防止爬行时，变频器应采纳〔〕方式。 [单项选择题] *
A 能耗制动加直流制动(正确答案)
B 能耗制动
C 直流制动
D 回馈制动
45. 变频器过载故障的原因可能是〔〕 [单项选择题] *
A 加速时间设置太短，电网电压太高。
B 加速时间设置太短，电网电压太低。(正确答案)
C 加速时间设置太长，电网电压太高。
D 加速时间设置太长，电网电压太低。
46. 负载不变更状况下，变频器出现过电流故障，原因可能是〔〕。 [单项选择题] *
A 负载过重
B 能耗制动
C 转矩提升功能设置不当(正确答案)
D 斜波时间设置过长
47. 变频器一上电就过电流故障报警并跳闸。此故障原因可能是〔〕 [单项选择题] *
A 变频器主电路有短路故障
B 电动机有短路问题
C 转矩提升功能设置不当
D 电动机参数设置问题(正确答案)
48. 电动机拖动惯性负载，再减速或停车时发生过电压警报。此故障可能的原因是〔〕 [单项选择题] *
A U/f 比设置有问题
B 减速时间过长
C 减速时间过短(正确答案)
D 电动机参数设置错误
49. 设置变频器的电动机参数时，要与电动机铭牌数据〔〕。 [单项选择题] *
A完全一致(正确答案)
B 基本一致
C 可以不一致
D 依据控制要求更变
50. 西门子MM420 变频器参数POOO4=3表示要访问的参数类别是〔〕。 [单项选择题] *
A 电动机数据(正确答案)
B 电动机控制
C 命令和数字I/O
D 变频器
51. 一台使用多年的250KW电动机拖动鼓风机，经变频改造运行两个月后常出现过流跳闸。故障可能的原因是〔〕。 [单项选择题] *
A 变频器选配不当
B 变频器参数设置不当
C 变频供电的高频谐波使电动机绝缘加速老化。(正确答案)
D 负载有时过重
52. 变频器运行时过载报警，电动机不过热。此故障可能的原因是〔〕。 [单项选择题] *
A 变频器过载整定值不合理，电动机过载
B 电源三相不平衡，变频器过载整定值不合理(正确答案)
C 电动机过载整定值不合理
D 电网电压过高，电源三相不平衡
53. 一台大功率电动机，变频器调速运行在低速段时电动机过热。此故障的原因可能是〔〕。 [单项选择题] *
A 电动机参数设置不正确
B U/f 比设置不正确
C 电动机功率过小
D 低速时电动机自身散热不可能满足要求(正确答案)
54. 变频器轻载低频运行，启动时过电流报警。此故障的原因可能是〔〕。 [单项选择题] *
A U/f 比设置过高(正确答案)
B 电动机故障
C 电动机参数设置不当
D 电动机容量小
55. 变频调速时，电动机出现过热，〔〕的方法不能改善过热问题 [单项选择题] *
A 尽可能不要低频运行
B 换用变频电动机
C 改善散热条件
D 提升电源电压(正确答案)
56. 软启动完成后，旁路接触器刚动作就跳闸。故障原因可能是〔〕 [单项选择题] *
A 启动参数不合适
B 晶闸管模块故障
C 启动控制方式不当
D 旁路接触器与软启动器的接线相序不一致(正确答案)
57. 软启动器进行启动操作后，电动机运转，但长时间达不到额定值。此故障原因不可能是〔〕 [单项选择题] *
A 启动参数不合适
B 启动线路接线错误(正确答案)
C 启动控制方式不当
D 晶闸管模块故障
58. 软启动器启动完成后，旁路接触器刚动作就跳闸。故障原因可能是〔〕 [单项选择题] *
A 启动电流过大
B 旁路接触器接线相序不对(正确答案)
C 启动转矩过大
D 电动机过载
59. 电网电压正常状况下，启动过程中软启动器“欠电压保护〞动作。此故障原因不可能是〔〕。 [单项选择题] *
A “欠电压保护〞动作整定值设定不正确
B 减轻电流限幅值
C 电压取样电路故障
D 晶闸管模块故障(正确答案)
60. 软启动器接通主电源后，处于待机状态，但电动机有嗡嗡嗡响。此故事不可能的原因是〔〕 [单项选择题] *
A 晶闸管短路故障
B 旁路接触器有触点粘连
C 触发电路故障(正确答案)
D 晶闸管模块故障
61. 软启动器采纳内三角接法时，电动机额定电流应按相电流设置，这时〔〕 [单项选择题] *
A 容量提升，有三次谐波(正确答案)
B 容量提升，无三次谐波
C 容量不变有，三次谐波
D 容量减少，无三次谐波
62. X62W型铣床电气线路控制电路由控制变压器TC、熔断器FU1、按钮SB1-SB6、位置开关SQ1-SQ7、速度继电器KS、电动机M1-M3等组成 [推断题] *
对
错(正确答案)
63. X68W型铣床的主轴电动机M1采纳了减压启动方法。 [推断题] *
对
错(正确答案)
64. X62W型铣床主轴电动机M1的冲动控制是由位置开关SQ7接通反转接触器KM2一下 [推断题] *
对(正确答案)
错
65. X62W型铣床的回转控制只能用于圆工作台的场合 [推断题] *
对(正确答案)
错
66. X62W型铣床的回转控制可以用于一般工作台 [推断题] *
对
错(正确答案)
67. X62W型铣床的照明电路由控制照明变压器TC提供24V的安全电压 [推断题] *
对(正确答案)
错
68. X62W型铣床的照明电路由控制照明变压器TC提供10V的安全电压 [推断题] *
对
错(正确答案)
69. T68镗床电气控制主电路由电源开关QS、熔断器FU1和FU2、接触器KM1-KM7、热继电器kH、电动机M1和M2组成 [推断题] *
对(正确答案)
错
70. T68镗床电气控制主电路由电源开关QS、熔断器FU1和FU2、接触器KM1-KM7、行程开关SQ1-SQ8、中间继电器KA1-KA2、速度继电器KS，时间继电器KT组成。 [推断题] *
对
错(正确答案)
71. T68型镗床电气线路控制电路由控制变压器TC、按钮SB1-SB5、行程开关SQ1-SQ8、中间继电器KA1-KA2、制动电阻R、电动机M1和M2等组成 [推断题] *
对
错(正确答案)
72. T68镗床的主轴电动机采纳全压启动方法 [推断题] *
对(正确答案)
错
73. T68镗床的主轴电动机采纳减压启动方法 [推断题] *
对
错(正确答案)
74. T68镗床的主轴电动机采纳变频调速方法 [推断题] *
对
错(正确答案)
75. T68镗床的主轴电动机采纳三角形-YY变极调速方法 [推断题] *
对(正确答案)
错
76. T68镗床的主轴电动机采纳电源两相反接制动方法 [推断题] *
对
错(正确答案)
77. T68型镗床的照明电路由控制照明变压器TC提供10V的安全电压 [推断题] *
对
错(正确答案)
78. T68镗床的速度继电器KS安装调整不当会使主轴转速比铭牌多一倍或少一倍 [推断题] *
对
错(正确答案)
79. 集成运放电路线性应用必须加适当的负反馈 [推断题] *
对(正确答案)
错
80. 集成运放电路只能应用于运算功能的电路 [推断题] *
对
错(正确答案)
81. 集成运放电路非线性应用要求开环或加正反馈 [推断题] *
对(正确答案)
错
82. 组合逻辑门电路的输出只与输入有关。 [推断题] *
对(正确答案)
错
83. 组合逻辑电路的典型应用有译码器及编码器。 [推断题] *
对(正确答案)
错
84. 时序逻辑电路通常有触发器等原件构成。 [推断题] *
对(正确答案)
错
85. 时序逻辑电路的输出不仅与输入有关，还与原来状态有关。 [推断题] *
对(正确答案)
错
86. 时序逻辑电路常用于计数器及存储器电路 [推断题] *
对(正确答案)
错
87. 电子电路常用protel绘图软件进行绘制 [推断题] *
对
错(正确答案)
88. 集成位移寄存器可实现左移、右移功能。 [推断题] *
对(正确答案)
错
89. 集成移位寄存器可实现顺序脉冲产生器功能。 [推断题] *
对(正确答案)
错
90. 集成译码器可实现数码显示的功能 [推断题] *
对(正确答案)
错
91. 74LS138及相应门电路可实现加法器的功能。 [推断题] *
对(正确答案)
错
92. 集成二-十进制计数器通过反馈置数及反馈清零法计数。 [推断题] *
对(正确答案)
错
93. 集成二十一进制计数器可通过显示译码器将技术结果显示出来。 [推断题] *
对(正确答案)
错
94. 集成二十一进制计数器可以组成任意进制计数器。 [推断题] *
对(正确答案)
错
95. 集成运放电路的电源极性如果相反，会损坏运放元件。 [推断题] *
对(正确答案)
错
96. 集成运放电路的两输入端可外接反向并联的二极管，防止输入信号过大，损坏元件。 [推断题] *
对(正确答案)
错
97. 组合逻辑电路不能工作时，首先应检查其使能端的状态对不对。 [推断题] *
对(正确答案)
错
98. 组合逻辑电路的使能端状态不对时，组合元件不能工作。 [推断题] *
对(正确答案)
错
99. CMOS门电路输入端不能悬空，否则容易击穿损坏。 [推断题] *
对(正确答案)
错
100. 三态门的使能端状态不对时，信号传输将断开。 [推断题] *
对(正确答案)
错
101. 数码寄存器的结果出现错误，可能是没有清零端操作。 [推断题] *
对(正确答案)
错
102. RS触发器具有两种稳定状态，并具有不定状态状况。 [推断题] *
对(正确答案)
错
103. JK触发器两个输入端没有不定状态的状况。 [推断题] *
对(正确答案)
错
104. 时序逻辑电路的计数器计数模比规定值少一，是清零端的输出取数有问题。 [推断题] *
对(正确答案)
错
105. 时序逻辑电路的计数器计数模与规定值不符时，要检查清零端时同步清零还是异步清零。 [推断题] *
对(正确答案)
错
106. 晶闸管的触发电路必须能够产生移动功率和宽度的触发脉冲信号。 [推断题] *
对(正确答案)
错
107. 锯齿波触发电路有锯齿波产生与相位控制，脉冲形成与扩大，强触发与输入，双脉冲产生四个环节组成。 [推断题] *
对(正确答案)
错
108. 锯齿波触发电路中的锯齿波是由稳定直流电压源对电容器充电以及快速放电产生的。 [推断题] *
对(正确答案)
错
109. 三相半波可控整流电路分半控和全控两类。 [推断题] *
对
错(正确答案)
110. 三相半波可整流电路分共阴极接法和共阳极接法两类。 [推断题] *
对(正确答案)
错
111. 三相半波可控整流电路大电感负载无续流管的控制角α移相范围是0~90°。 [推断题] *
对(正确答案)
错
