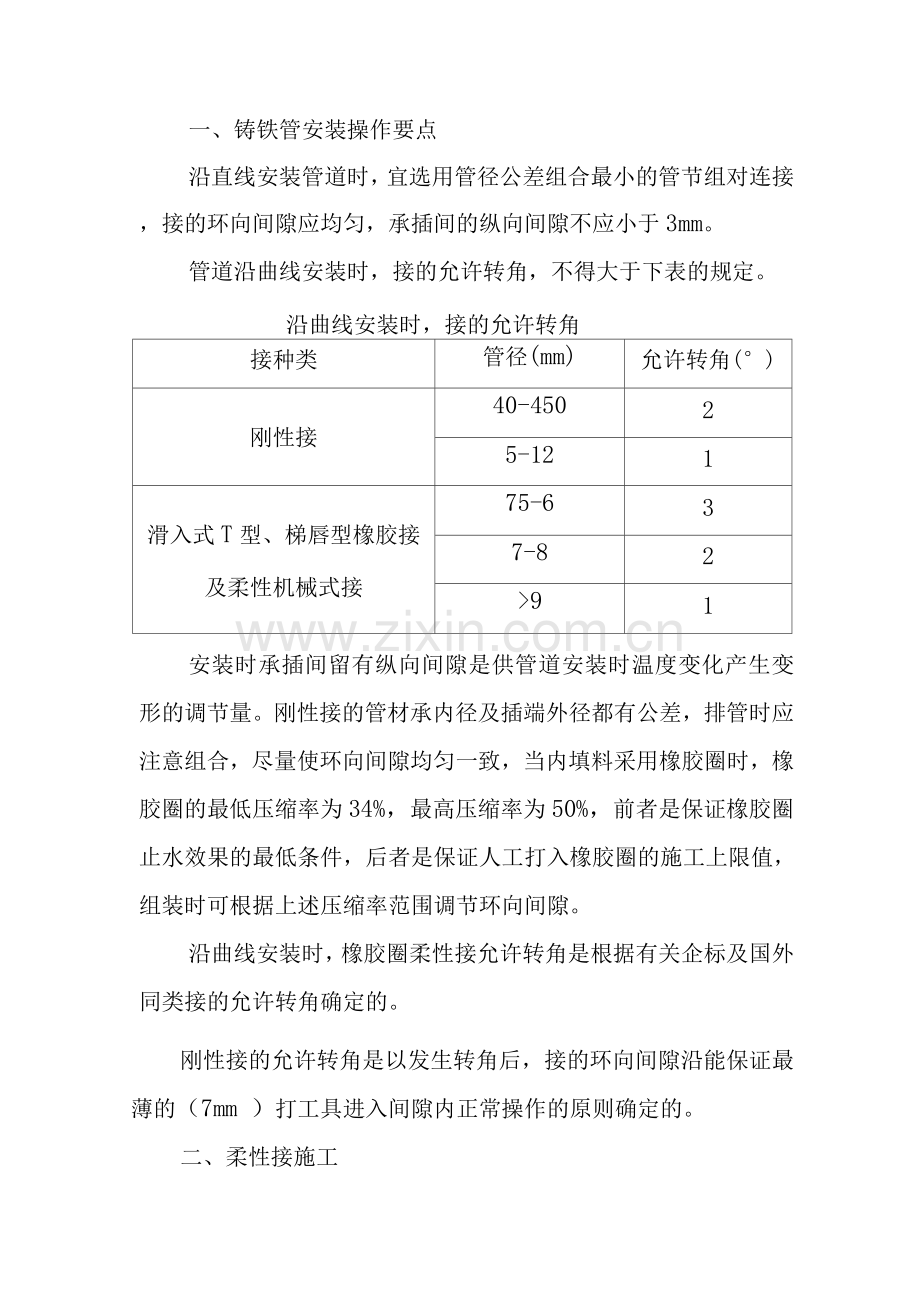

一、铸铁管安装操作要点
沿直线安装管道时，宜选用管径公差组合最小的管节组对连接，接的环向间隙应均匀，承插间的纵向间隙不应小于3mm。
管道沿曲线安装时，接的允许转角，不得大于下表的规定。
沿曲线安装时，接的允许转角
接种类
管径(mm)
允许转角(°)
刚性接
40-450
2
5-12
1
滑入式T型、梯唇型橡胶接
及柔性机械式接
75-6
3
7-8
2
>9
1
安装时承插间留有纵向间隙是供管道安装时温度变化产生变形的调节量。刚性接的管材承内径及插端外径都有公差，排管时应注意组合，尽量使环向间隙均匀一致，当内填料采用橡胶圈时，橡胶圈的最低压缩率为34%，最高压缩率为50%，前者是保证橡胶圈止水效果的最低条件，后者是保证人工打入橡胶圈的施工上限值，组装时可根据上述压缩率范围调节环向间隙。
沿曲线安装时，橡胶圈柔性接允许转角是根据有关企标及国外同类接的允许转角确定的。
刚性接的允许转角是以发生转角后，接的环向间隙沿能保证最薄的（7mm ）打工具进入间隙内正常操作的原则确定的。
二、柔性接施工

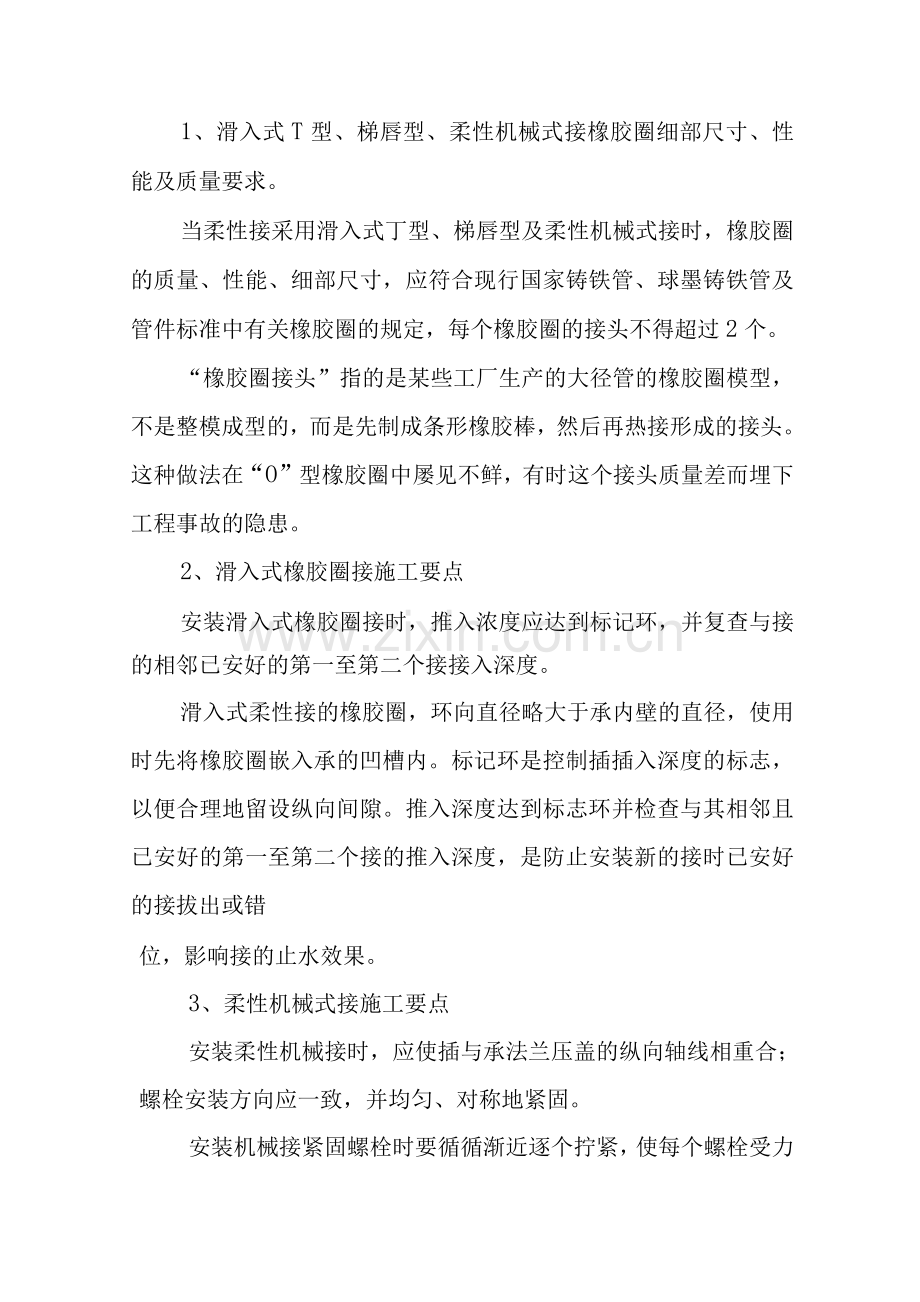

1、滑入式T型、梯唇型、柔性机械式接橡胶圈细部尺寸、性能及质量要求。
当柔性接采用滑入式丁型、梯唇型及柔性机械式接时，橡胶圈的质量、性能、细部尺寸，应符合现行国家铸铁管、球墨铸铁管及管件标准中有关橡胶圈的规定，每个橡胶圈的接头不得超过2个。
“橡胶圈接头”指的是某些工厂生产的大径管的橡胶圈模型，不是整模成型的，而是先制成条形橡胶棒，然后再热接形成的接头。这种做法在“O”型橡胶圈中屡见不鲜，有时这个接头质量差而埋下工程事故的隐患。
2、滑入式橡胶圈接施工要点
安装滑入式橡胶圈接时，推入浓度应达到标记环，并复查与接的相邻已安好的第一至第二个接接入深度。
滑入式柔性接的橡胶圈，环向直径略大于承内壁的直径，使用时先将橡胶圈嵌入承的凹槽内。标记环是控制插插入深度的标志，以便合理地留设纵向间隙。推入深度达到标志环并检查与其相邻且已安好的第一至第二个接的推入深度，是防止安装新的接时已安好的接拔出或错
位，影响接的止水效果。
3、柔性机械式接施工要点
安装柔性机械接时，应使插与承法兰压盖的纵向轴线相重合；螺栓安装方向应一致，并均匀、对称地紧固。
安装机械接紧固螺栓时要循循渐近逐个拧紧，使每个螺栓受力均匀，管径较大时采用测力搬手拧紧为宜。北京某引水工程曾用DN26mm 机械式接的球墨铸铁管，他们采
用测力搬手紧固螺栓，效果良好，水压试验时无一渗漏现象。
铸铁、球墨铸铁管安装的允许偏差
铸铁、球墨铸铁管安装偏差应符合下列规定
项目
允许偏差
无压力管道
压力管道
轴线位置
15
30
高程
±10
±20
闸阀安装应牢固、严密。启闭灵活，与管道轴线垂直。
三、检查井及雨水施工
1、检查井及雨水砌筑工艺要求
检查井及雨水的施工除应遵守本规定的有关规定外，尚应符合本节所规定的各项要求。
井底基础应与管道基础同时浇筑。
排水管检查井内的流槽，宜与井壁同时进行砌筑。当采用砖石砌筑时，表面应用砂浆分层压实抹光，流槽应与上下
游管底接顺，管内底高程应符合本规定。
本章仅对检查井及雨水施工有特点部位做了规定，对于砌筑、现落及装配法施工中的通用条款已有规定，可按照执行。
井底基础与相邻管道基础同时浇筑，使两者基础浇筑条件一致，又减少了接缝，避免了因接茬不好的因素，产生裂缝或引起不均匀沉降。
流槽宜与井壁同时浇筑，目的是使两者结合成一坚固、耐久的整体，流槽表面抹压光滑，与上下流管道平顺一致，以减少摩阻，有利水流通畅。
2、给水管道井室闸阀安装的规定
给水管道的井室安装闸阀时，井底距承或法兰盘的下缘不得小于1mm，井壁与承或法兰盘外缘的距离，当管径不小于或等于4mm时，不应小于250mm ;当管径大于或等于5mm时，不应小于350mm。
进室内安装闸阀时，其承或法兰外缘与井壁、井底均需保持一定距离，才能提供安装、拆卸、换零件的操作空间。此处仅规定了不同管径应留设距离的下限。
3、踏步安装的规定
砌筑井内的踏步应随砌随安，位置准确，踏步安装后，在砌筑砂浆或混凝土未达到规定抗压强度前不得踩踏。
踏步埋入井壁的位置包括上下间距和埋入深度，都要求
按设计进行。间距过大，上下不便；埋入墙壁过浅，容易毁
坏。
4、支管预留与接入
砌筑检查井的预留支管应随砌随安，预留管的直径、方向、标高应符合设计要求，管与井壁衔接处应严密，预留支管管宜用低标号砂浆砌筑时封抹平。
检查井接入圈管的管应与井内壁平齐，当接入管径大小3mm时，应砌砖圈加固。
预留支管的管径、方向、高程强调严格按照设计施工，因为这些数据是未来接入管道，进行规划设计的依据；管道与井壁的衔接部位是抗渗的关键环节，因而应做到严密不漏水。
当管径大于3mm时，管道覆土渐深或承受荷载加大,管顶加砌砖券才能确保安全使用。
5、检查井、雨水施工质量标准
检查井允许偏差应符合下表的规定
项 目
允偏差
井身尺寸
长、宽
±20
直径
±20
井盖与路面高程差
非路面
±20
路面
±8
井底高程
D <10
±10

D>10
±5
雨水施工质量应符合下列规定
位置应符合设计要求，不得歪扭；
井圈与井墙吻合，允许偏差为±10mm ；
井圈与道路边线相邻的距离相等，其允许低差为10mm ；
雨水与检查井的连管应顺直，无错；坡度应符合设计规定，雨水底座及连管应设在坚实土质上；
第三节文墩施工及质量要求
管道及管道附件的支墩和锚定结构应位置准确，锚定应牢固。
支墩应在坚固的地基上修筑。当无原状上做后背墙时，应采取措施保证支墩在受力情况下，不致破坏管道接。当采用砌筑支墩时，原状土与支墩间应采用砂浆填塞。
管道支墩应在管道接做完、管道位置固定后修筑。管道安装过程中的临时固定支架，应在支墩的砌筑砂浆或混凝土达到规定强度后方可拆除。
钢管、铸铁（含球铁）管，预应力管等压力管道，因管道运行时，管内水流惯性力的作用，在弯头、三通、堵头及叉管处产生纵向或竖向拉力，施工时，在相应位置，所设之支墩或镇墩，必须位置准确、牢固，以防止管道接受拉脱节，影响使用。
