改换破碎机电机及减速箱安全技术措施

一、概况
我队12上310综采工作面使用的JOY-400KW转载机减速箱输入轴在生产过程中漏油严重，每日消耗460#齿轮油40L。依据矿安排，要求在3月21日预防性检修时整体改换转载机电机及减速箱，计划8小时完成。为了保证改换工作安全顺利的完成特制定本安全技术措施，并严格遵守执行。
二、施工组织
1、指挥：姚克斌
2、现场安全监督及技术负责：陈跃成
3、技术负责：贺清海
4、材料准备：丁红军
5、人员安排：王剑、李高飞、张海雄、李成、张晓健
三、施工前的准备工作
1、制定安全技术措施，并组织所有施工人员学习。
2、摇测电机绝缘，检测电机内控制用二极管。
3、作好施工前转载机电机及减速箱的装车、入井工作。
4、提前作好材料配件的领用工作。
5、配齐施工过程中拆件及安装工具。

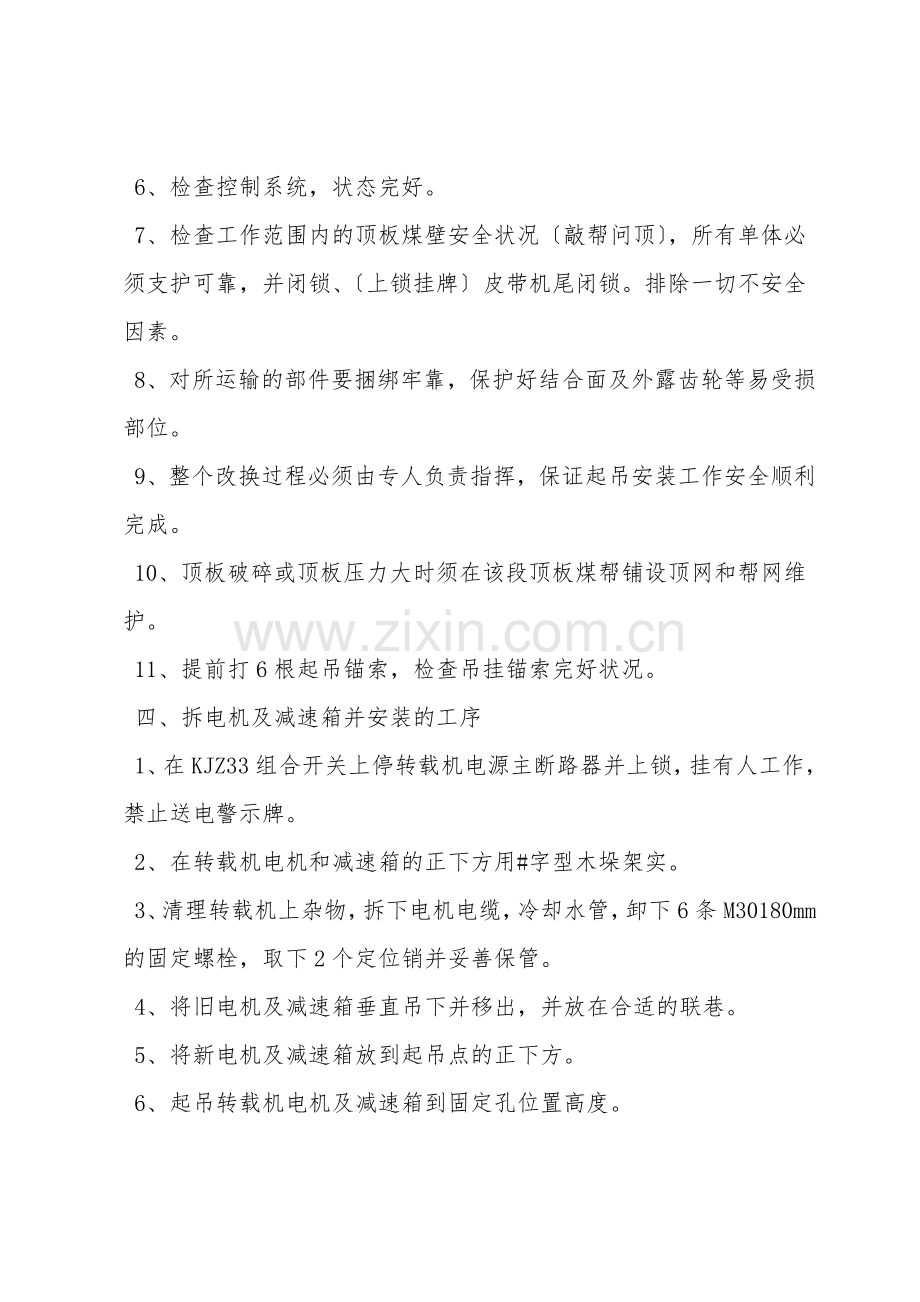

6、检查控制系统，状态完好。
7、检查工作范围内的顶板煤壁安全状况〔敲帮问顶〕，所有单体必须支护可靠，并闭锁、〔上锁挂牌〕皮带机尾闭锁。排除一切不安全因素。
8、对所运输的部件要捆绑牢靠，保护好结合面及外露齿轮等易受损部位。
9、整个改换过程必须由专人负责指挥，保证起吊安装工作安全顺利完成。　
10、顶板破碎或顶板压力大时须在该段顶板煤帮铺设顶网和帮网维护。
11、提前打6根起吊锚索，检查吊挂锚索完好状况。
四、拆电机及减速箱并安装的工序
1、在KJZ33组合开关上停转载机电源主断路器并上锁，挂有人工作，禁止送电警示牌。
2、在转载机电机和减速箱的正下方用#字型木垛架实。
3、清理转载机上杂物，拆下电机电缆，冷却水管，卸下6条M30180mm的固定螺栓，取下2个定位销并妥善保管。
4、将旧电机及减速箱垂直吊下并移出，并放在合适的联巷。
5、将新电机及减速箱放到起吊点的正下方。
6、起吊转载机电机及减速箱到固定孔位置高度。
7、用道木垫实转载机电机及减速箱，依据减速箱输出轴和固定孔的相对位置，水平调整转载机电机及减速箱。
8、安装2个定位销，安装6条M30180mm固定螺栓，安装电缆和冷却水管。
9、清理现场工具和杂物。
10、送电试验电机正反转，如反转及时调整相序。
五、安全技术措施
〔一〕电机及减速箱运输的安全技术措施
1、运输时必须严格遵守矿辅助运输的有关规定，人货不能混装。
2、运输中须由专人负责指挥，在转弯或经过有管路、缆线、设备的巷道时，车辆应放慢速度，严防挤碰电机减速箱。
3、新转载机电机及减速箱入井路线：
地面--副一平峒--北侧斜巷--12上大巷开口断--12上集中辅运大巷--12上311回顺〔2〕4联巷--12上311回撤通道--12上311回撤通道1联巷--12上311回撤辅巷--12上311运顺--12上311运顺12联巷--转载机
回收转载机电机及减速箱升井路线：
转载机--12上311运顺12联巷--12上311运顺--12上311回撤辅巷--12上311回撤通道1联巷--12上311回撤通道--12上311回顺〔2〕4联巷--12上集中辅运大巷--12上大巷开口断--南侧斜巷--副二平峒--地面
4、司机必须由有经验的专职人员担任，行走过程中要与指挥人员紧密配合，互相协作。
5、用人工搬运部件、材料、工具时，必须注意他人安全和自己安全，不得野蛮装卸。特别是两人及以上人员集体搬运时一定要统一指挥，必须统一口令，互相配合，轻抬轻放，以防伤人。
〔二〕起吊、安装的安全技术措施
1、起重、吊装器具必须满足所吊装设备最大受力时机械强度和稳定性的安全要求。
2、起吊前必须对起吊环、锚索进行检查，可靠后方可进行使用，起吊链时任何人员严禁站在起吊物正下方。
3、起吊操作人员必须由有经验的人员担任，并统一口令。
4、身体任何部位严禁进入起吊和支撑重物下方，起吊和支撑作业时，工作人员必须互相协调，且站在可靠安全地点指挥和操作。
5、起吊准备工作完成后，在正式起吊前必须试吊。检查完起吊设备、附属设施、构件等一切正常后，方可正式吊装。
〔三〕其他安全技术措施
1、所有作业人员必须严格遵守《煤矿安全规程》、各工种操作规程、本安全技术措施及矿有关各项管理制度。
2、所有施工人员作业时必须精力集中，服从现场指挥人员的统一安排和指挥。
3、现场跟班干部要全面负责施工区域的各种事故隐患的监督检查工作，发现问题及时汇报，并积极组织处理。
4、试运转时必须待转载机所有工作完毕且，人员远离转载机并保证安全后，方可开机试运转。
六、所需工具及材料
工器具：5吨吊链2台；3吨吊链1台；成套重型套筒扳手1套，46mm梅花扳手6把；道木50根；15T千斤顶2台；撬杠2根；木垫板20块；40T链子10条，马蹄环10个，M20螺栓10条；大锤一把；棉纱1kg；黄油400g；460齿轮油120L。
