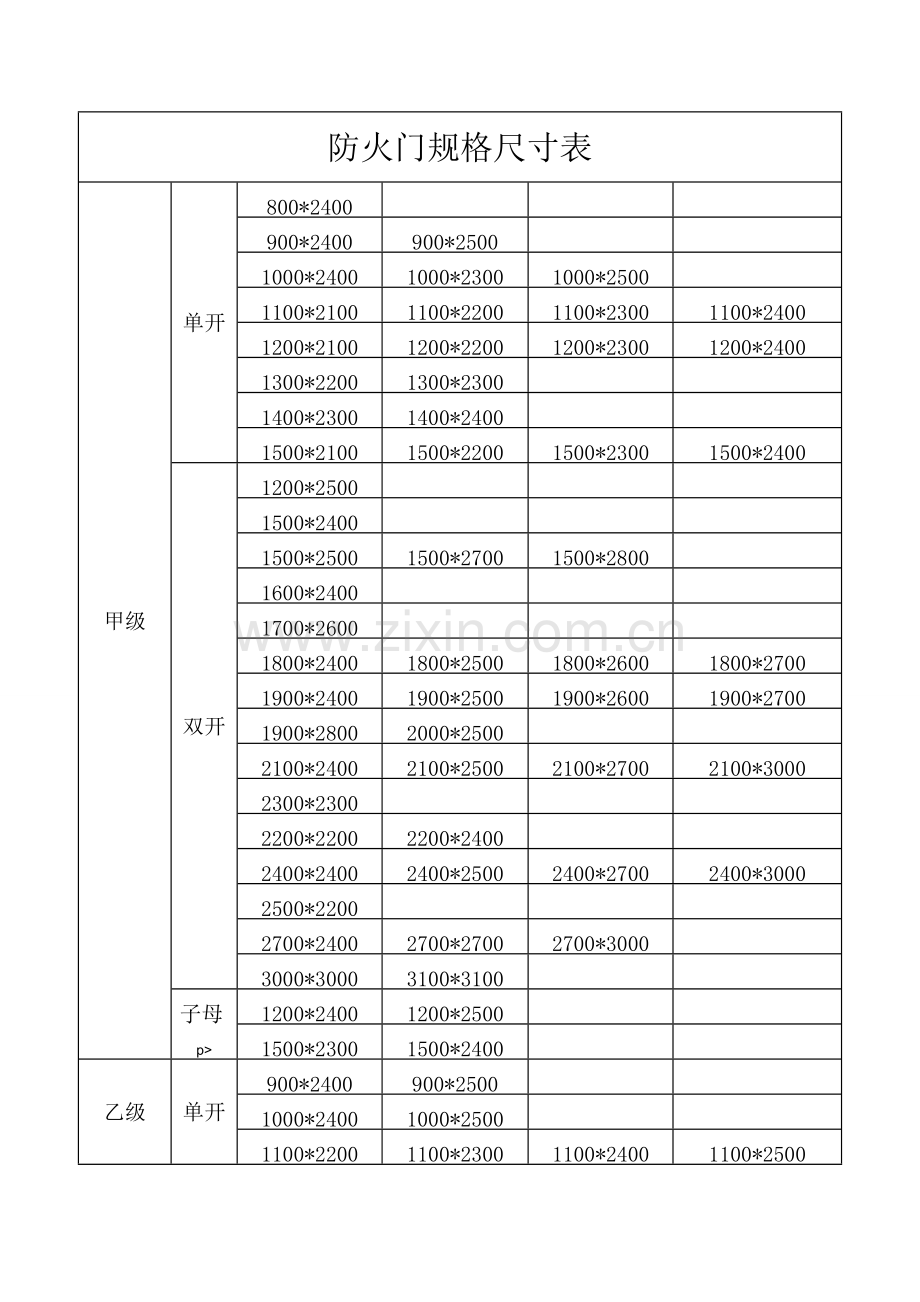

防火门规格尺寸表.doc

防火门规格尺寸表
甲级
单开
800*2400

900*2400
900*2500

1000*2400
1000*2300
1000*2500

1100*2100
1100*2200
1100*2300
1100*2400
1200*2100
1200*2200
1200*2300
1200*2400
1300*2200
1300*2300

1400*2300
1400*2400

1500*2100
1500*2200
1500*2300
1500*2400
双开
1200*2500

1500*2400

1500*2500
1500*2700
1500*2800

1600*2400

1700*2600

1800*2400
1800*2500
1800*2600
1800*2700
1900*2400
1900*2500
1900*2600
1900*2700
1900*2800
2000*2500

2100*2400
2100*2500
2100*2700
2100*3000
2300*2300

2200*2200
2200*2400

2400*2400
2400*2500
2400*2700
2400*3000
2500*2200

2700*2400
2700*2700
2700*3000

3000*3000
3100*3100

子母p>
1200*2400
1200*2500

1500*2300
1500*2400

乙级
单开
900*2400
900*2500

1000*2400
1000*2500

1100*2200
1100*2300
1100*2400
1100*2500
1200*2100
1200*2200
1200*2300
1200*2400
1200*2500

1300*2200

1400*2300
1400*2400
1400*2500

双开
1500*2400
1500*2500

1600*2400

1800*2400

1900*2400

2100*2400
2100*2500

2400*2400
2400*2500

3600*3600

子母
1200*2400
1200*2500

1500*2400
1500*2500

丙级
单开
900*2400

1000*2400

1100*2200
1100*2300

1200*2200
1200*2300
1200*2400

1300*2200
1300*2400

双开
1200*2400

1500*2400
1500*2500
1500*2600

1800*2400
1800*2500
1800*2600
1800*2700
1900*2500

2000*2400

2100*2400
2100*2500
2100*2600

 管道尺寸规格表

公称通径
外径（MM）
中心距至端面的距离
理论重量KG/PCS
DN

OD
F
B
5S
10S
20S
40S
80S
120S
15
1/2
18 21.3
38
16
0.04 0.05
0.05 0.06
0.059 0.063
0.06 0.08
0.08 0.10

20
3/4
25 26.7
38

0.06 0.06
0.07 0.08
0.08 0.09
0.09 0.10
0.13 0.13

25
1
32 33.4
38
16
0.08 0.08
0.12 0.13
0.13 0.135
0.14 0.14
0.18 0.19

32
1.1/4
38 42.2
48
20
0.11 0.13
0.18 0.21
0.21 0.24
0.23 0.26
0.31 0.35

40
1.1/2
45 48.3
57
24
0.16 0.17
0.26 0.28
0.30 0.32
0.33 0.35
0.44 0.48

50
2
57 60.3
76
32
0.28 0.29
0.45 0.47
0.59 0.61
0.62 0.66
0.95 0.90

65
2.1/2
73 76.1
95
40
0.55 0.57
0.80 0.83
0.96 1.1
1.25 1.31
1.72 1.80

80
3
89
114
47
0.80
1.17
1.6
2.06
2.86

90
3.1/2
101.6
133
55
1.08
1.57
2.1
2.74
3.82

100
4
108 114.3
152
63
1.31 1.39
1.01 2.03
2.65 2.87
3.54 3.76
5.13 5.46
6.27 6.68
125
5
133 141.3 139.7
190
79
2.68 2.82 2.87
3.24 3.45 3.41
4.81 5.12 5.06
6.16 6.54 6.47
8.71 9.25 9.14
11.3 12.0 11.9
150
6
159 168.3 165.2
229
95
3.85 4.10 4.03
4.69 4.96 4.87
6.97 7.38 7.24
9.56 10.1 9.95
14.4 15.3 15.0
18.6 19.8 19.4
200
8
219 216.3
305
126
7.15 7.05
9.65 9.53
16.1 15.9
20.4 20.1
31.0 30.5
43.1 42.5
250
10
273 267.4
381
128
13.7 13.2
16.7 16.3
25.8 24.6
36.2 35.4
57.2 56.2
79.7 77.6
300
12
325 323.9 318.5
457
189
23.0 22.6 22.3
26.1 26.0 25.5
36.1 36.0 35.3
55.7 55.5 56.1
95.2 94.8 92.7
133 133 132
350
14
377 355.6
533
221
30.8 29.0
36.9 34.7
60.2 56.7
83.1 78.2
147 138
202 189
400
16
426 406.4
610
253
41.8 39.9
47.7 45.5
78.0 74.3
122 116
211 201
280 267
450
18
478 457.2
686
284
52.9 50.5
60.3 57.7
87.7 83.8
175 167
301 287
422 403
500
20
529 508
762
316
74.2 71.3
84.9 81.5
146 140
242 232
414 398
577 552
550
22
559
838
347
86.3
98.8
169

307
694
600
24
630 610
914
379
122 118
141 137
209 202
379 367
657 638
951 918
650
26
660
991
410

315

700
28
720 711
1067
442

371 366

750
30
762
1143
473
214
264
421

800
32
820 813
1219
506

484 480
663 657

850
34
864
1295
537

542
742

900
36
920 914
1372
568

612 608
914 908

表C.0.1-1防火卷帘、防火门、防火窗主配件进场检验记录
工程名称

施工单位

施工执行规范名称及编号

监理单位

子分部工程名称
进场检验
分项工程名称
质量规定
施工单位检查记录
监理单位检查记录
防火卷帘
产品符合市场准入制度规定的有效文件
本规范
第4.2.1条

产品标志
本规范
第4.2.2条

产品外观
本规范
第4.2.3、4.2.4条

防火门
产品符合市场准入制度规定的有效文件
本规范
第4.3.1条

产品标志
本规范
第4.3.2条

产品外观
本规范
第4.3.3条

防火窗
产品符合市场准入制度规定的有效文件
本规范
第4.4.1条

产品标志
本规范
第4.4.2条

产品外观
本规范
第4.4.3条

检查结论

施工单位项目负责人：（签章）

年月日
监理工程师：（签章）

年月日

表C.0.1-2防火卷帘、防火门、防火窗安装过程检查记录
工程名称

施工单位

施工执行规范名称及编号

监理单位

子分部工程名称
装置安装
分项工程名称
质量规定
施工单位检查记录
监理单位检查记录
防火卷帘安装
帘板（面）安装
本规范
第5.2.1条

导轨安装
本规范
第5.2.2条

座板安装
本规范
第5.2.3条

门楣安装
本规范
第5.2.4条

传动装置安装
本规范
第5.2.5条

卷门机安装
本规范
第5.2.6条

防护罩（箱体）安装
本规范
第5.2.7条

温控释放装置安装
本规范
第5.2.8条

防火卷帘封堵
本规范
第5.2.9条

卷帘控制器安装
本规范
第5.2.10条

探测器组安装
本规范
第5.2.11条

保护防火卷帘的自动喷水灭火系统安装
本规范
第5.2.12条

防火门

防火门
防火门开启方向
本规范
第5.3.1条

闭门器、顺序器
本规范
第5.3.2条

自动关闭门扇装置
本规范
第5.3.3条

电动控制装置
本规范
第5.3.4条

防火插销安装
本规范
第5.3.5条

防火门密封件安装
本规范
第5.3.6条

变形缝附近防火门安装
本规范
第5.3.7条

门框安装
本规范
第5.3.8条

门扇与门框搭接尺寸
本规范
第5.3.9条

门扇与门框活动间隙
本规范
第5.3.10条

门扇启闭状况
本规范
第5.3.11条

门扇开启力
本规范
第5.3.12条

防火窗
防火窗密封件安装
本规范
第5.4.1条

窗框安装
本规范
第5.4.2条

手动启闭装置安装
本规范
第5.4.3条

温控释放装置安装
本规范
第5.4.4条

检查结论

施工单位项目负责人：（签章）

年月日
监理工程师：（签章）

年月日

表C.0.1-1防火卷帘、防火门、防火窗隐蔽工程质量验收记录
工程名称

建设单位

设计单位

施工单位

监理单位

隐蔽部位

验收项目
质量规定
验收结果
卷轴与支架板安装质量
本规范
第5.2.5条第1款

垂直卷卷轴挠度
本规范
第5.2.5条第2款

卷门机安装质量
本规范
第5.2.6条第1款

卷门机手动装置安装质量
本规范
第5.2.6条第2款

施工过程检查记录

检查结论

验
收
单
位
施工单位
监理单位
建设单位

（公章）

项目负责人：（签章）

年月日

（公章）

项目负责人：（签章）

年月日

（公章）

项目负责人：（签章）

年月日

4防火卷帘、防火门、防火窗调试过程检查记录
工程名称

施工单位

施工执行规范名称及编号

监理单位

子分部工程名称
功能调试
分项工程名称
质量规定
施工单位检查记录
监理单位检查记录
防火卷帘
控制器功能调试
本规范
第6.2.1条

卷门机功能调试
本规范
第6.2.2条

卷帘运行功能调试
本规范
第6.2.3条

防火门
常闭门启动关闭功能
本规范
第6.3.1条

常开门联动控制功能
本规范
第6.3.2条

常开门远程控制功能
本规范
第6.3.3条

常开门现场控制功能
本规范
第6.3.4条

防火窗
手动控制功能
本规范
第6.4.1条

联动控制功能
本规范
第6.4.2条

远程控制功能
本规范
第6.4.3条

温控释放功能
本规范
第6.4.4条

检查结论

施工单位项目负责人：（签章）

年月日
监理工程师：（签章）

年月日
注：施工过程用到其他表格时，应作为附件一并归档。

表D.0.1-1防火卷帘、防火门、防火窗工程质量控制资料核查记录
工程名称

建设单位

设计单位

监理单位

施工单位

序号
资料名称
数量
核查结果
核查人
1
经批准的施工图、设计说明书及设计变更通知书

竣工图等相关文件

2
防火卷帘、防火门、防火窗及与其配套的卷门机、控制器、手动按钮盒、感烟和感温探测器、防火闭门器、温控释放装置等的产品出厂合格证和符合市场准入制度规定的有效证明文件

成套设备及主要零配件的产品说明书

3
施工过程检查记录，隐蔽工程验收记录

检查结论

验
收
单
位
设计单位
施工单位
监理单位
建设单位

（公章）

项目负责人：（签章）

年月日

（公章）

项目负责人：（签章）

年月日

（公章）

监理工程师：（签章）

年月日

（公章）

项目负责人：（签章）

年月日

表D.0.1-2防火卷帘、防火门、防火窗工程质量验收记录
工程名称

施工单位

施工执行规范名称及编号

监理单位

子分部工程名称
工程质量验收
分项工程名称
质量规定
验收内容
验收评定结果
防火卷帘验收
本规范
第7.2.1条

本规范
第7.2.2条

本规范
第7.2.3条

防火门验收
本规范
第7.3.1条

本规范
第7.3.2条

本规范
第7.3.3条

防火窗验收
本规范
第7.4.1条

本规范
第7.4.2条

本规范
第7.4.3条

检查结论

验
收
单
位
设计单位
施工单位
监理单位
建设单位

（公章）

项目负责人：（签章）

年月日

（公章）

项目负责人：（签章）

年月日

（公章）

监理工程师：（签章）

年月日

（公章）

项目负责人：（签章）

年月日
