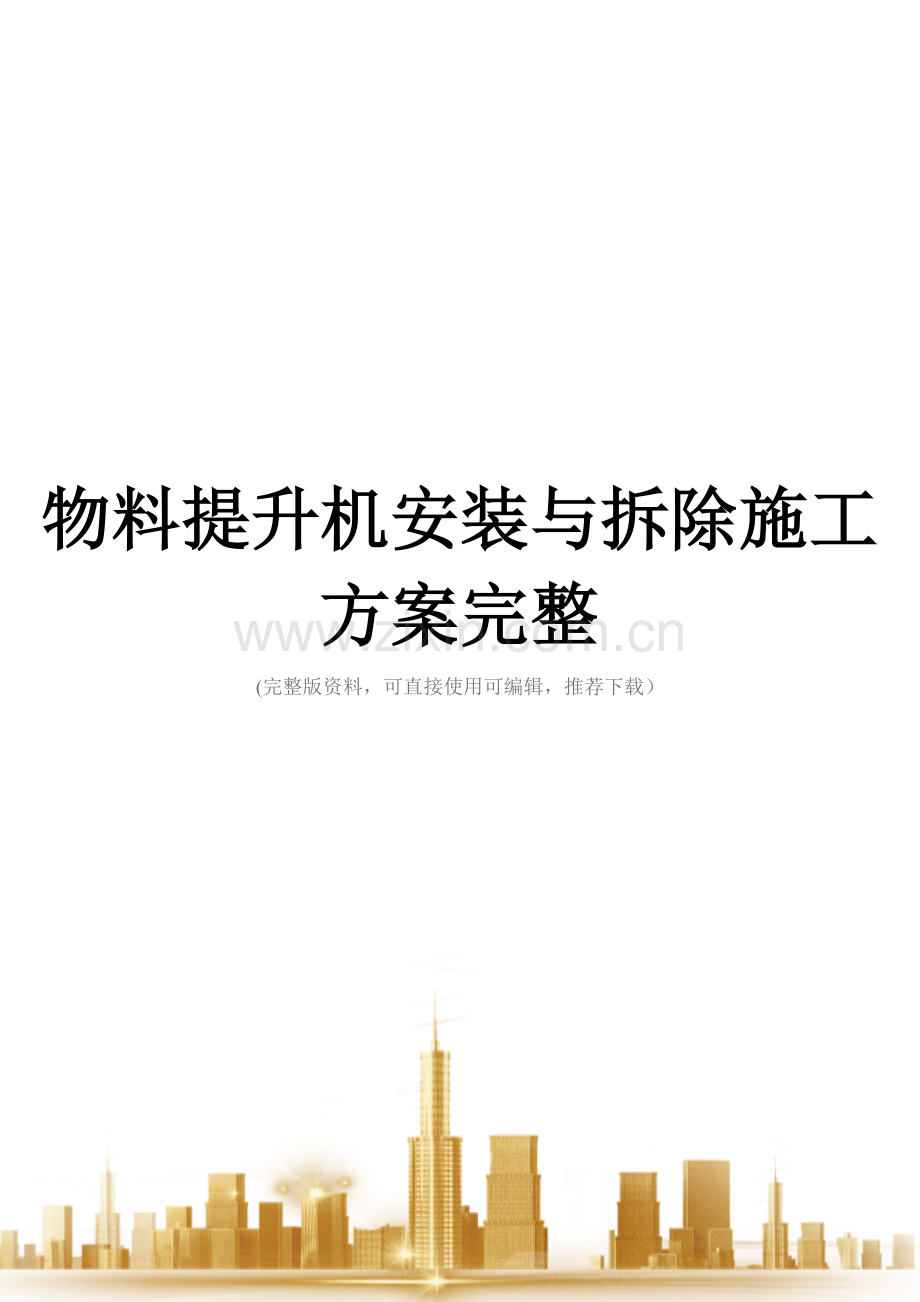

物料提升机安装与拆除施工方案完整
(完整版资料，可直接使用可编辑，推荐下载）

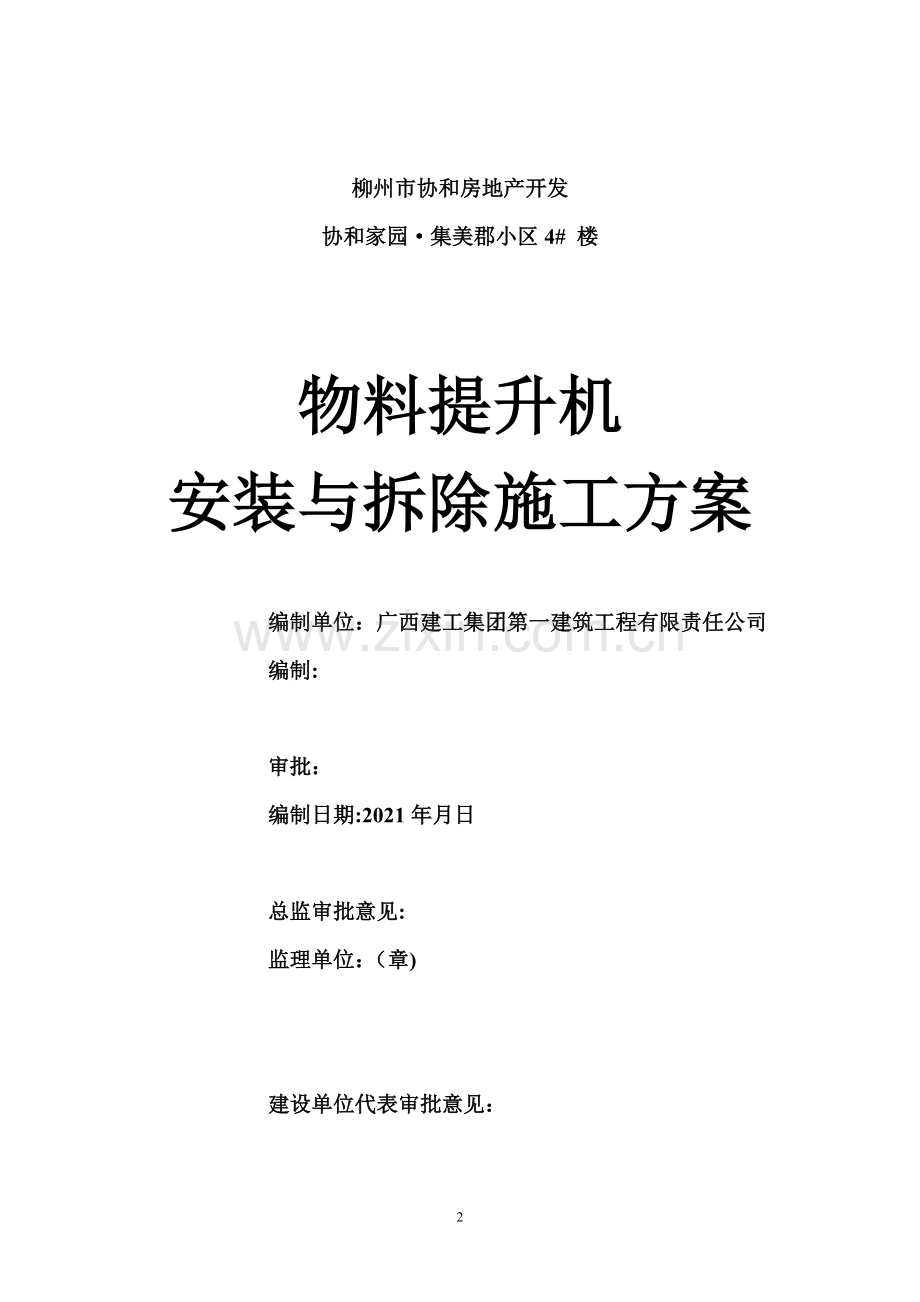

柳州市协和房地产开发
协和家园·集美郡小区4# 楼

物料提升机
安装与拆除施工方案

编制单位：广西建工集团第一建筑工程有限责任公司
编制:

审批：
编制日期:2021年月日

总监审批意见:
监理单位：（章)

建设单位代表审批意见：

建设单位：（章）

一、 物料提升机的安装与拆除必须由持有拆装资格的单位和具有高处作业的持证人员进行安装与拆除作用.
二、 安装与拆除前，作业人员要认真阅读安装、使用说明书；要对作业人员进行分工与操作技术交底工作,确定指挥人员，或定安全警戒线区域;并设好监护人员，排除作业障碍物,认真作好安全防范工作。同时安装人员要检 安全用品（如安全帽，安全带，防滑胶鞋等）是否准备齐全。
三、 安全人员在安装前应检查的内容有：金属结构的成套性和完整性；提升机的结构是否完整良好;电气设备是否齐全可靠;基础作法是否符合要求；地锚的位置、附墙架连接件的位置是否正确和牢固。
四、 提升机的架体和缆风绳的位置靠近或跨越架空输电线时,应保持最近安全距离，并要采取安全防护措施，增设屏障，围栏或保护网,并悬挂醒目的警告标牌。
与架空输电线路的最小安全距离（m）
外电线路电压（KV）
1以下
1———10
35——110
154-—220
330—-500
最小安全距离
4
6
8
10
15
五、 井架提升机的基础，应能可靠的承受作用在其上的全部荷载；基础的埋深与做法,符合设计要求和提升机出厂的使用规定；当无设计时，应符合下列要求:
1、 土层压实后的承载力，应不小于80Kpa。
2、 浇注C20混凝土,厚度500 mm；
3、 基础表面平整,水平偏差不大于10mm,
4、 基础应有排水沟.距离基础5m的范围内,开挖沟槽有较大振动时,必须有保证架体稳定措施。
六、架体的安装
1） 安装架体时，应先将地梁与基础连接牢固.每安装两个标准节（一般大于8m）,应采取临时支撑和临时缆风绳固定.并进行初校正。在确认稳定时，方可进行继续作业。`
2） 架体各节点的螺丝必须紧固，螺栓应符合孔径要求，严禁扩孔和开孔。更不能漏装或用铅线代替。
七、安装把杆时，应符合以下要求；
1）、把杆不得装在自由架体端处。
2)、把杆底要高出工作面，其顶端不得高出架体，
3） 把杆应装安保险钢丝绳，起重吊钩应设置限位装置，
4） 把杆与水平面的夹角在450—-700之间,转向不得碰到缆风绳。
5） 随着工作面的提升需要重新安装时，其下方的其它作业应暂时停止。
八、附墙件的安装
1）、提升机的附墙件应符合设计要求，其间距不宜大于9米，且在建筑物的顶层必须曾设一组。附墙架与架体及建筑物之间，均应采用刚性件连接。并形成稳定结构，不得连在脚手架上，严禁使用铅线帮扎.
2）、附墙架的材质与架体的材质相同，不得使用木材、竹杆等做附墙件与金属架连接。
3、当提升机受到条件限制无法设置附墙架时，应采用缆风绳固定架体。高架提升机任何情况下均不得采用缆风绳。
九、缆风绳的安装
1） 提升机的缆风绳经过计算确定选用多股钢丝绳，直径不小于9.3mm，提升机高度20米以下时（含20米），设缆风绳一组(4-8条)提升机高度在21-30米时不小于两组。
2） 揽风绳应在架体四角有横条缀件的同一水平面上对称设置,使其在结构上引起水平分力,处于平衡状态。缆风绳与架体应用风缆扣进行连接，防止架体钢材对缆风绳的剪力破坏。
3） 与地面的夹角不应大于600，其下端应与地猫连接，不得栓在树干,电杆或堆放构件等物体上.
4） 缆风绳与底猫之间,应采用与钢丝绳拉力相适应的花篮螺栓拉紧缆风绳。垂直度不大于0.1L（L为架体高度），调节时应对角进行，不得在相邻两角同时拉紧。
5） 当缆风绳需要改变设置位置时，必须先做好预定位置的地猫，并加临时缆风绳确保提升机架的稳定，方可移动原缆风绳的设置。待与地猫栓牢后,再拆除临时缆风绳。
6） 在安装、拆除以及使用提升机的过程中设置的临时缆风绳，其材料也必须使用钢丝绳，严禁使用铅线、钢筋、麻绳代替。
十、地锚的安装
1） 缆风绳的地猫，一般采用水平式地猫。当土质坚实，地猫受力不小于15KN时也可采用桩式地貌。
2） 选用桩试地桩时，可采用脚手架钢管或角钢(L752×6）不小于2根并排设置,间距不小于0。5米，桩打入不小于1。7米，桩顶部要有缆风绳的防滑措施

十一、卷扬机的安装
1） 卷扬机应安装在平整坚实的位置上，宜远离危险作业区，视线应良好。因施工条件限制，卷扬机安装位置距离施工作业区较近时,其操作棚的顶部应安装防护棚，防止物体坠落伤人。
2） 固定卷扬机的地猫应牢固可靠,不得以树木、电杆代替猫桩。
3） 当钢丝绳在卷扬机中的位置时，架体底部的导向轮应与卷扬机轴心垂直,否则应设置辅助导向轮，并用地猫、钢丝绳栓牢.
4） 提升机钢丝绳运行中应架起，使之不拖地和被水泡。必须穿越主要干道时，应挖沟槽并加保护措施。严禁在钢丝绳穿越的区域内堆放物体。
5） 卷扬机卷同两端的凸出边缘至最外层钢丝绳的距离,不应小于钢丝绳直径的两倍。卷同边缘必须设置防止钢丝绳脱出保护装置。卷扬机的卷同与钢丝绳直径的比值应不小于30倍。滑轮组的直径与钢丝绳直径的比值;低架提升机不小于25倍，高架提升机不小于30倍。
6） 钢丝绳端部的固定绳卡应与绳径相匹配，其数量不小于3个，间距不小于钢丝绳直径的6倍。绳卡滑鞍放在受力绳的一侧，不得正交错设置绳卡.
7） 禁止使用倒顺开关作为卷扬机的控制开关.
十二、电器的安装
1） 提升机的电器设备及电器元件，必须符合提升机的工作性能、工作环境条件的要求，并有合格证书.
2） 提升机总电源设备应设短路保护及漏电保护器，电机的主回路上，应同时装短路失压过流保护器。
3） 提升机的金属结构及所有电气设备的金属外壳应接地，其接地电阻不应大于10Ω。
4） 当提升机高度超出相邻建筑物的避雷保护装置时，其电阻不得大于10Ω。
十三、安全防护装置的安装
1） 首先应检查安全停靠装置或断绳保护装置的灵敏可靠程度.
2） 吊篮上料口处应安装防护棚。防护棚应设置在提升机架体地面进料口上方，其宽度与紧井架宽度相等，长度不小于3M。
3） 在吊篮允许提升机的最高工作面的位置应安装上极限位器
4） 安装信号装置以便使各楼层使用提升机装载人员能清晰听到或看到。
5） 提升机的底部应设置缓冲装置,其形式可以采用弹簧或弹性实体.
十四、井架的拆除
拆除前应检查以下内容；
1） 查看提升机与建筑物及脚手架的连接情况；
2） 查看提升机架体有无其他牵连物如果有其他物.应先拆除牵连物，再拆除提升机。
3） 临时附墙架、缆风绳及地猫的设置。附墙架及缆风绳及要按由上到下顺序与架体依次拆除。不能先拆除架体再拆除附墙架或缆风绳，也不能先拆除附墙架或缆风绳再拆除架体,
4） 拆除工作应在白天进行，拆除作业中，严禁从高处向下抛物体.
5） 在拆除缆风绳或附墙架前,应先设置临时缆风绳或支撑，确保架体的自由高度不大于8m。
6） 拆除作业时操作人员要配戴安全带，穿紧身工作服和防滑鞋，设置警戒区和监护人员，确定指挥人员从上往下有序的进行拆除。

使用过程中的安全事故防范措施和应急救援预案

井架物料提升机在前制定使用过程中的安全事故防范措施和应急救援预案，在使用过程中要严格遵照执行。
一、 用前应检查下列内容；
1. 金属结构有无明显的变星和脱焊
2. 架体各接点连接;螺栓是否紧固
3. 附墙架或缆风绳及地猫应稳固可靠
4. 架提的精确度是否符合要求
5. 安全防护装置是否灵活可靠
6. 卷扬机的安装是否松动或位移，钢丝绳是否排列整齐。
7. 电器设备及操作是否可靠,
8. 钢丝绳滑轮组的固定情况是否良好
9. 操作台及其他电器是否接地
10. 通讯设备与监视器是否正常
11. 提升机与输电的线路的安全距离及防护千克情况
二、使用及保养
1、 提升机必须要持有操作证的专业人员管理和操作
2、 提升机在使用前操作人员要认真阅读该机的使用说明书，掌握操作规程和要领.
3、 卷扬机在使用过程前必须加90-100号的机油进变速箱,油量控制在油标尺的上限
4、 班前检查断绳装置保护、地猫、钢丝绳等部件的可靠性，钢丝绳应视其磨损情况及时更换
5、 开工前应检查提升篮通道内是否有障碍物
6、 工作前应将提篮作一次上下运动，验证是否正常
7、 使用提篮时，出料口门应在提篮运行时关闭,提揽停层要出料时开启.提揽的出料门开启时兼有停靠装置保险作用，因此，出料门必须开启到位，以；利停层。
建筑安装工程技术交底单
施工单位： 桂建安1-90
工程名称

分部分项名称
井架安装拆除
施工队组

施工人数

安全交底内容
1、 井架安装前应检查各金属构是否配套完整。基础位置和做法是否符合要求,电器设备是否齐全可靠：提升结构是否完整良好,立杆，横杆，斜杆变形时要校正，螺丝孔变形时错削,以达到安装要求的几何尺寸。
2、 检查各个焊件是否有裂缝现象，如果有要补焊好才能安装。
3、 卷扬机的安装应固定在混凝土上,固定卷扬机地锚桩应牢固可靠。不得以树木,电杆代替地猫桩。禁止使用到顺开关作为卷扬机的控制开关，安装SJL10型井架时,卷扬机时距离井架塔身距离不小于15米。
4、 安装架体时应先将地梁与基础与接牢固，安装到8米—---10米的高度时,应采用临时支撑或临时揽风固定并进行初校正.在确定稳定时,方可继续进行作业。架体各节点的螺栓必须紧固不得漏装或以铅丝代替。
5、 井架安装到18米时，要拉缆风绳固定。揽风应选用多股钢丝绳,直径不小于9。3mm, 提升机高度在20米以下时，设揽风不小于一组；提升机高度在30米时，拉两组缆风绳.缆风绳与地面的夹角不大于60度，其下端应与地锚连接，不得半帮在树杆上、电线杆上。缆风与地锚之间,应采用与钢丝相适应的花篮螺栓拉紧,调节时应对角进行调整，不但在相邻两角同时拉紧。超过30米的高架提升机应设置附墙架，不能用揽风绳固定架体.
6、 钢丝绳端部的固定采用绳卡时，绳卡应与钢丝绳直径相匹配,并且不小于3个，间距不小于钢丝绳直径的6培。绳卡划鞍应放在受力的一侧。不得正反交错设置。
7、 揽风绳的地锚，当土质坚实时，可采用桩式地锚。材料可选用Φ48钢管或L75×6的角钢，两根并排设置，间距不大于0.5米，打入深度不小于1。7米，桩顶应有揽风防滑措施。
8、 新安装的提升机，架体安装的垂直度偏差，最大不应超过高度的1。5‰ ，多次使用的提升机，再安装时，其偏差不大于3‰，并且不得超过200mm；井架截面内对角线长度偏差不但超过最大边长的3‰；轨道接点截面错位不大于1.5mm。
9、 井架必须有超高限位装置与避雷装置，进料口有安全棚。
10、安装时，要戴好安全防护用品，安全帽,安全带等。文明作业，文明施工，在安装过程中要集中思想，做到“三不伤害”,确保安全施工.
交底人姓名

交底时间
2021年月日
施工队长签字

安全员签字

井架提升及使用技术交底单
使用单位：
工程名称

分部分项名称
井架使用
操作员

操作员证号

建筑起重机械设备使用安全技术交底单

使用安全技术交底内容
1、提升机的操作必须专业人员负责，并持证上岗，不得给无证人操作
2、安装后应由主管部门组织按照JGJ—-—92规范和设计规定进行验收，确定合格后方可交付使用,使用前应检查金属结构有无开焊和明显变形，道轨各节连接螺栓是否紧固,安全防护装置是否灵活可靠，电器设备及操作系统的可靠性，信号、监控器及通信装置的使用效果是否良好清晰，钢丝绳与滑轮组的固定情况。
3、每月必须定期检查一次,由有关部门和人员参加，检查内容包括;金属结构有无锈蚀,永久变形，扣件，螺丝连接的紧固情况，提升机机构及钢丝绳的完好性,安全防护装置有无缺少,失灵和破坏，断绳装置的灵活度。
4、应按照使用说明书的有关规定对提升机各润滑部位，进行注润滑油。
5、发现安全装置,通信装置失灵。应立即停机修复,作业中不得随意改变极限限位装置.
6、严禁人员攀登，穿越提升机架体和乘提篮上下。
7、提升机处于工作状态时，不得进行维修、保养。排除故障应在停机后进行。
8、作业后，将提篮降到地面,各控制开关板止零位置,切断电源，锁好排配电箱及主断电箱.

交 底 人

交底时间
2021年月日
设 备 员

安 全 员

18

月塘住宅幼儿园建设工程
物
料
提
升
机
安
装
方
案

施工单位：湖南省第六工程有限公司
编制人：
审核人:

目 录
1。 工程概况 ……………………………………………………………
2.编制依据……………………………………………………………
3.施工计划………………………………………………………
4.施工工艺技术…………………………………………………………
5.施工安全保证措施……………………………………………………
6。安全管理技术力量配备………………………………………………
。

1、工程概况:
1.1建筑设计概况：
长沙金锐房地产开发有限公司月塘住宅幼儿园建设工程位于长沙市雨花区圭塘办事处月塘村月塘住宅小区内,建筑总面积2257.2㎡,总高度,10.5m。建筑类别为Ⅱ类多层公共建筑，耐久年限50年，耐火等级二级，屋面防水等级为Ⅱ级.
1.2结构设计概况:
本工程主体结构为现浇钢筋混凝土框架结构，现浇混凝土楼板。
1.3基础结构设计概况
本工程基础为人工挖孔桩基础。
1.4主体结构设计概况
本工程主体为框架结构。柱、梁、板均为C30。
1.5砌体结构要求
内墙为加气混凝土砌块，外墙为烧结多孔砖。
2、编制依据：
2。1月塘住宅幼儿园建设工程施工组织设计
2。2月塘住宅幼儿园建设工程施工图纸
2.3建筑地基基础工程施工质量验收规范GB50202-2002
2.4建筑机械使用安全技术规程JGJ33-2001
2.5 物料提升机使用说明书
2.6湖南省建筑工程施工安全重大危险源安全管理实施细则
3、物料提升机安装施工计划

4、物料提升机安装施工工艺技术
4.1物料提升机技术参数
4.2物料提升机安装工艺流程、施工方法和检查验收
物料提升机安装工艺流程
杆 →提升安装前的准备工作→固定地梁→安装两根立柱 →安装提升吊自升平台→ 固定备用立柱→ 安装卷扬机构→ 放入吊笼→ 安装连墙杆稳定架体→ 调试→ 验收使用.
4。2。2物料提升机安装施工方法
4.2。2.1安装前首先检查龙门架体的垂直度,导轨接点的错位差，立柱安装后要求在两个方向上作垂直度检查，倾斜度应保证在架体高度1.5‰以内，并不大于200mm，达不到标准的应在底架下塞垫调整片直到调整符合要求为止。
4.2。2。2地梁及加长腿安装在地基上调整好，用螺钉固定，将自升工作台至于地梁之上，注意工作台套架与地梁上装立柱的位置。
4。2.2。3两根立柱分别装有平台套架孔中的地梁上，调整好后，螺钉固定，并分别将两提升滑轮装在其上端固定。
4.2.2.4自升工作台升降机按正确的绕绳方式穿好钢丝绳、锁定.
4.2.2。5提升吊杆安装于自升工作台规定的位置上，并装好钢丝绳锁定。
4.2。2。6用平台升降机构的手动卷扬机将自升平台提升至台面与立柱上端面平齐，使装在平台上的八个爬爪都能有效地卡在标准节的横担角钢上。
4。2。2。7两根备用立柱通过杆节起升机构装入已安装调整好的立柱上，调整并固定。
4.2.2.8重复（3.2.6）使工作台行至第二节立柱上端并用爬爪定位。
4.2.2。9按相关规定安装卷扬机构（见后面传动系统安装）。
4。2.2.10放入吊笼，装配好附件安装好钢丝绳.
4.2。2。11重复(3。2。7)[此时开始,立柱的运输靠吊笼升降来完成]达到需要高度。
4.2.2。12架体稳定：
本工程提升机用于主体、装修时物料运输，采用连墙杆与建筑结构连接，间距不大于9米,建筑物的顶层必须设一组，架体上部的自由高度为4米，并按使用说明的规定要求设置预埋件或预留孔,采用刚性连接，形成稳定结构，禁止架体与脚手架连接。
物料提升机安装的检查验收
4。2。3.1安装完毕应有专门检验人员按标准要求进行下列检验：
1）立柱垂直度检验。
2）紧闭连接件检验。
3）验空载运行试验.
4）额定荷载试验。
5）模拟断绳实验。
6）超载25%实验经试验合格后方可投入使用。
4.2。3。2安装完后，由工程负责人组织有关人员进行验收,并将验收情况填入验收表，经检查合格后交付使用。

第十四节 架体拆除
按安装作业的相反顺序即可完成拆卸作业。拆除作业前，应根据现场条件及设备情况编制作业方案，并对作业人员分工交底，确定指挥人员,划定安全警戒区域，并设监护人员，排除作业障碍. 2、在拆除附墙架前,应设置临时支撑,确保架体的自由高度不得大于2个标准节(一般不大于6米）。 3、拆除提升机的天梁前，应先分别对两立柱采取稳固措施，保证单柱的稳定。 4、拆除作业中，严禁从高处向下抛掷物体. 5、拆除作业宜在白天进行。夜间作业应有良好的照明。因故中断作业时,应采取临时稳固措施
第十六节提升机拆除
按照提升机搭设顺序，逆向操作,即可拆除物料提升机，但要注意在操作过程中做好交底工作，派专人看守拆除现场,保证不出现安全事故
5．施工安全保证措施

5。1组织保障
安装单位成立现场安装安全管理领导小组：
组长（负责人）：
副组长：
组员：
5.2物料提升机的施工安全保证措施
5.2．1楼层卸料平台防护
5。2.1.1楼层口停靠门安装在各楼层通道与架体交接处，预防吊笼运行尚未到位时通道外装卸料人员发生的高处坠落事故.采用停靠栏杆，横杆和立杆的材料强度符合现行的《建筑结构荷载规范》的规定，能承受1000 N/m水平荷载。
5.2.1。2卸料平台板采用木脚手板,要横铺，铺满、铺严、铺稳，严禁用钢模板作平台板,平台两侧设1.2m的防护栏杆，距平台板0。6m高处，设防护栏杆一道，两侧挂立网防护，立网的上下应用系绳帮牢,每层卸料内侧,应设防护门高1.2m，宽度与进料口一致。
5.2.2上料口防护棚
防护宽度大于提升机外部的宽度，长度尺寸6米,顶部满铺5cm厚的脚手板，侧面满挂密目网防护。
5.2.3。吊笼防护及安全装置
5。2.3。1吊笼：吊笼要能承受GB/10056规定的全部载荷试验。吊笼防护顶部设置50mm厚的木板防护层,能承受0。5KN的点载荷及任一0。4m2面积上1.5KN的均布载荷。
5。2。3.2吊笼在进出料时安全门开放,垂直运输时关闭，同时在井字架的进出料口处要设置一道安全防护门，当吊笼上升时防护门随吊笼上升自然落下，吊笼下降至地面时进料口防护门自动升上去，防护门与提升吊笼要形成连动装置.
5.2.3.3动载断绳保险装置：当吊笼在提升当中主绳突然拉断，断绳保险装置应起作用，将其可靠地停住并固定在架体上，其滑落行程在吊笼满载时不得超过1米。
5。2.3.4安全停靠装置:提升吊笼要设安全停靠装置，装置与门连动,门打开时吊笼底部四角处各自伸出一根保险杠，保险杠搭在固定龙门架的井字架上，荷载通过井字架卸至地面，当门关闭
5。3应急预案
5.3。1坚持“安全第一，预防为主"、“保护人员安全优先,保护环境优先"的方针，贯彻“常备不懈、统一指挥、高效协调、持续改进”的原则。
　 5。3.2一旦发生安全事故,公司领导及有关部门负责人必须立即赶赴现场，组织指挥应急处理,成立现场应急领导小组。
　　公司应急领导小组的组成
　　组长:
　　副组长：
　　成员:
　　职责：研究、审批抢险方案；组织、协调各方抢险救援的人员、物资、交通工具等；保持与上级领导机关的通讯联系，及时发布现场信息。
　　项目部应急领导小组及其人员组成
　　组 长： 陈斌
　　副组长： 袁建华
　　通讯联络组 组长: 张志新
　　技术支持组 组长： 张大明
　　抢险抢修组 组长: 张大明
　　医疗救护组 组长： 廖伟兰
　　后勤保障组 组长： 廖伟兰
　　5。3.3施工过程中施工现场发生无法预料的需要紧急抢救处理的危险时，应迅速逐级上报，次序为现场、办公室、抢险领导小组、上级主管部门.由项目部安质部收集、记录、整理紧急情况信息并向小组及时传递，由小组组长或副组长主持紧急情况处理会议,协调、派遣和统一指挥所有车辆、设备、人员、物资等实施紧急抢救和向上级汇报。事故处理根据事故大小情况来确定，如果事故特别小，根据上级指示可由施工单位自行直接进行处理。如果事故较大或施工单位处理不了则由施工单位向建设单位主管部门进行请示，请求启动建设单位的救援预案，建设单位的救援预案仍不能进行处理，则由建设单位的安全管理部门向安监站或政府部门请示启动上一级救援预案。
6。安全管理技术力量配备
6.1负责人
1）管理干部是安装操作的技术、质量、安全、人员分工、工程进度、经济核算的负责者和全权指挥者。
2）召开安装作业人员会议,认真进行安装前的技术交底，做到安全安装,文明施工,加强检验，提高安装质量.
3）牢固树立“质量第一、工地使用满意"的思想，按操作规程和说明书的要求精心组织和指挥施工，加强检验、提高安装质量。4）对现场作业人员要加强指挥。
5）主持物料提升机安装后的初验工作，严格把关，按标准执行。
6.2安全员
1)协助现场负责人，着重做好安全工作
2）检查督促安全技术措施、交底工作的落实情况，监督施工现场的安全工作。
3)检查安装过程中有可能出的不安全因素和事故隐患,发现问题及时提出整改意见和防范措施。
4)督促全体人员按各自工种操作规程和本方案的要求作业；严禁声音作业。
6。3电工
1）具体做好本工种的一切准备工作，并把电源送至物料提升机的临时配电箱。
2）按说明书的要求和安装进度接通线路,保证安装工作的顺利进行。
3）总体完成后，及时接通电线路、各种限位装置及各种电气仪表线路，做好避雷接地.
4）协助技术测试人员做好电气方面的测试工作。
6。4安装工
1）在负责人的领导下,按照安装程序具体完成本次塔吊的安装任务。
2）总体安装后，配合电工装好所有限位、保险装置。
3）协助技术负责人进行塔机自检、测试、调试工作。
3）严格执行“十不吊”。
6.5物料提升机司机
1）安装前要点好塔吊的零配件，每天工作结束后,整理现场的工具、用具、防止丢失。
2)密切注意物料提升机的运行及维修情况.
3）物料提升机运行过程中听从指挥，不得擅自作业。

物料提升机安装拆卸专项方案

编制依据

JGJ59—99 建筑施工安全检查标准
JGJ88—92 龙门架及井架物料提升机安全技术规范
JGJ80-91 建筑施工高处作业安全技术规范
冀建建(1999)311号 河北省〈建筑施工安全检查标准〉实施细则
SBZ1500/30型自升式物料提升机开门自锁、断绳保护安全装置安装使用说明书

一、工程概况
本工程位
提升机搭设位于施工区内，辅助用房A北侧中间位置,用于物料的垂直运输，如下图所示：

二、施工准备
1、设备准备
本工程的物料提升机选用 生产的自升式物料提升机。

主要部件：地梁、立柱、天梁、吊笼、卷扬机及附着装置等。
（1）地梁：它是整个架体的基础。和天梁套架、立柱（导轨)一起组成提升机，以保证吊笼自由升降，运送物料，平稳进行，并由地脚螺栓和地基相连。
（2）立柱：起导轨架作用，高度为15m。
（3）天梁套架：是物料提升的架体承重梁。
（4）吊笼：是承载物料的主要机构,尺寸为3500×1800×2000。
(5）附着装置：附着杆一端用扣件与标准节相连,另一端通过预埋铁件与建筑物相连。
（6）卷扬机:是提升物料的动力机构，属单独配套机构
2、人员准备
（1）施工升降机由我公司持有施工升降机安装许可证的人员组成。
（2）安装人员应熟读使用说明书，熟悉本机主要性能、结构及特点，具备熟练的操作技能和排除一般故障的能力.
（3）进入施工现场人员应配戴安全帽、安全带等安全保护用品.严禁酒后安装及操作.
3、现场技术准备
（1）应按使用说明书的要求商定本机安装位置浇注砼基础.基础水平误差应不大于1/1000.
(2）地脚螺栓可采用预留坑二次浇注、或连同基础节预埋方式,保证其位置准确性。
（3)基础周围应有排水沟等防涝措施。
（4）工地应清理安装场地以保证安全和操作方便

三、安装程序
1、钢塔基础
(1）土层应压实，压实后承载力不小于80kpa，钢塔底座四个角相应固定在同一水平高度的四个砼墩上，钢塔周边300mm范围内捣C20素砼300mm厚。并做好排水设施。
（2)钢塔安装程序:基础处理→底座安装→立杆→横杆→斜杆→标准节、连墙件→顶部结构。
（3）钢塔地基要水平,按钢塔基础图要求施工.将钢塔底塔架拴结，置于基础平面上,校正水平及方框四角908，将底架与地脚螺栓拧紧牢固。地脚螺栓材质、规格、预埋尺寸应符合提升机使用说明书的要求.
（4)立柱分左右两种规格，安装时应注意其上部连接板的方向，不得乱装。
（5）立柱用M18螺栓连接，其余均用M16。
（6）安装钢塔前，检查底架与基础的紧固。钢塔首节安装,将各立柱连接在底座上，横杆、斜杆、道轨继而连接好，所有连接螺栓暂不拧紧，校正立柱垂直度，框架平面908角校正，边校正边紧固连接螺栓，每个杆件螺栓应采用扭矩板手扫紧牢固、可靠，不得松动和漏装。
（7)第二节按第一节方法安装.
2、钢塔的锚固和附墙
(1）钢塔未附墙前必须按规范10m范围设一度缆风绳，附墙后钢塔的最大自由高度为15m。附墙从第二层开始，每隔小于等于6m时附墙一道。附墙杆与钢塔的联接点一定要在立杆的联接板上.
（2）安装的钢塔对角等长、垂直。垂直度最大误差小于1‰。绝对偏差不大于150mm。架设时应9m高验收一次垂直度和四角908，并填写验收表。当钢塔四角为菱形时,应松开塔身螺丝矫正再紧固。
（3）塔底作防雷接地，接地电阻不大于10欧。塔顶对角装避雷短针。
3、 卷扬机
（1）卷筒与钢丝绳直径比不小于30，必须设置防止钢丝绳脱出防护装置。卷扬机钢丝绳的第一个导向轮（地轮）与卷扬机距离不小于卷筒宽度的15倍，不小于7米（卷筒宽450㎜,卷筒宽度的15倍为6.75米）。卷扬机固定，必须埋设满足受力的地锚.地锚与卷扬机的拉结应采用钢丝绳固定牢固,不得利用树木、电杆或桩锚固定卷扬机.
(2)架体底部的导向轮应与卷筒轴心垂直。
（3）卷扬机顶应搭设防护棚,具有防雨和抗冲击功能
4、控制电箱的安装
（1）、控制箱及卷扬机均应接地，接地电阻不大于10欧。
（2)、禁止使用倒顺开关作为卷扬机的控制开头。
(3）欧电气设备的绝缘电阻值(包括对地电阻值）必须大于0。5MΩ；运行中必须大于1000Ω/V。
（4)选用的电气设备及电气元件，必须符合提升机工作性能、工作环境等条件的要求，并有合格证书。
（5）提升机的总电源应设短路保护及漏电保护装置。电动机的主回路上,应同时装设短路、失压、过电流保护装置。
(6)工作照明的开关，应与动力电源开关分设。当提升机主电源被切断时，工作照明应不断电。各自的开关应有明显标志。
（7)禁止使用倒顺开关作为卷扬机的控制开关。
(8）提升机的电动机设备的卷筒支座，由于受力改变，必须加固处理。
5、钢丝绳的安装与调试
（1）首先将第一条钢丝绳的绳端从曳引轮的上方绕过曳引轮后拉上架顶，跨过两个顶滑轮后拉至顶面的平衡架上方，绳端固定在张力调整螺栓上。注意：钢丝绳跨过两个顶滑轮和固定在张力调整螺栓时,均要放在对应绳槽上，不能错槽,以便其它三条钢丝绳与之平行铺设。
（2）点动卷扬机确认其转动方向,两人拉紧钢丝绳后点动卷扬机,将平衡架提升到距架顶2米，把人拉的钢丝绳端固定在机架座或塔身上。
（3）平行铺设其它三条钢丝绳，要求三条钢丝绳拉紧程度一致，绳端分别靠三个绳锁固定在吊笼的分绳器和平衡架的张力调整螺丝上。
(4）松开第一条原固定在机架上的钢丝绳，与后三条一样固定在吊笼顶上，拉紧程度应与前三条一致。四根钢丝绳铺好后，应互相平行，不交叉。
（5)开动卷扬机使平衡架下降至地面，装上全部平衡块。
（6）反开吊笼下降至地面,装好未装的门及侧板等。
（7)全部装好后进行钢丝绳张力的调整。在钢塔内、外导轨涂上润滑黄油,试运2—3次后，将平衡架升至离地面约0。3m，检查四根张力调整螺栓的弹簧压缩是否一致.不一致时，调整张力调整螺栓的螺母，确保四条弹簧压缩一致，使钢丝的张力平衡.
(8)钢丝绳调整完毕，调节好断绳保护装置。塔架分多次安装时，剩余的钢丝绳暂放在吊笼顶固定，以便下次加高时使用
6、卷扬机操作棚
卷扬机搭设防护棚，防护棚为架管搭设，棚顶用不小于5cm 厚脚手板铺满，铺严。防护棚对提升机的一面，严禁放置影响机手视线的障碍物。

四、安装过程安全技术措施
（1）井架安装作业下方10m范围内应设置警戒和危险标志，禁止行人通过；
（2）参加安装作业人员和指挥人员,必须持架设登高井架安装专项作业证上岗，每天早上应量血压,身体不适高处作业人员不准登高作业。
(3）登高作业人员必须戴安全帽，穿安全鞋,系安全带,配工具袋;
（4）遇有五级大风及其以上或大雨、雷雨或台风，必须停止高处作业;
（5）架设前应先检查杆件、配件是否符合质量要求，虚焊或焊缝脱焊、裂缝、变形等，不准使用。

五、安全防护装置及要求
1、吊笼防护
（1）吊笼必须设置定型化的停靠装置。停靠装置必须可靠灵活。
(2）超高限位装置：架体的自由高度不超过6米,在距天梁底部不小于3米处,设置超高限位装置。超高限位装置必须灵敏可靠。吊笼必须设置定型化的停靠装置.停靠装置必须可靠灵活.
(3)吊笼两侧应设置固定栏板,其高度为1200㎜，
（4）吊笼提升严禁使用单根钢丝绳.
2、楼层卸料平台防护
(1）卸料平台的宽度不小于800㎜,用木脚手板横铺，必须铺严铺稳，严禁使用钢模板作平台板。卸料平台两侧用48×3.5的钢管设1200㎜高的防护栏杆，栏杆水平管间距600㎜,栏杆外侧挂密目式安全网。卸料平台内侧设1200㎜的防护门，防护门用Φ12的钢筋制作,并涂刷红白相间的油漆，
（2）楼层卸料平台两侧,设置1。2米高的常闭的栏杆
3、进料口的防护
（1）提升机进料口设置防护棚，防护棚用Φ48×3.5的钢管搭设,宽度大于提升机的外部尺寸，长度为5米，防护棚的顶部满铺厚度不小于50㎜厚的木脚手板，铺满铺严。在进料口加设定型防护门，防护门在吊篮提升时，将进料口封闭，以防止进人,防护门在底层吊篮进料时开启。
(2)紧急断电开关。紧急断电开关应设在便于司机操作的位置,在紧急情况下,应能及时切断提升机的总控制电源。
（3)楼层卸料口必须挂设“严禁探头、身、手,严禁乘吊笼上落,严禁超载”的安全标志。

六、调试与验收
1、调试
（1）空载提升吊笼在全行程范围内作升降运行三次（楔快取下)验证架体的稳定性，两导轨间的距离是否达到技术要求,并同时观察进出料门是否灵敏，不允许有震颤冲击现象.
（2)将吊笼悬挂离开地面100—200mm，调整导靴滚轮与架体导轨的间隙，八处一致后，装好楔快，达到锁紧状态,将滑轮轴降到下止点，调整调节螺栓至拉紧状态，在额定负载下将吊笼提升到离地面2－3米高停机,将对开方防护门打开，检查制动夹持的可靠性.
（3）升降吊笼内施加额定载荷，使其试运行三次，并做吊笼的坠落试验,其滑落行程不能超过1m。
（4)在升降吊笼上取额定起重量的125%（按5%逐级加量）作提升、下降、开门停靠自锁试验（此时不做断绳试验）下滑不应超过100mm，下降速度在25-30m/min时，要求动作准确可靠，无异常现象，金属结构不变形，无裂痕及油漆脱落等，更不能出现连接松动损坏等现象。
（5)提升机的金属结构及所有电器设备金属外壳应设接地,其电阻值不大于10Ω。
（6）电器设备的绝缘电阻值必须大于0。5MΩ.
2、验收
（1）提升机使用前，应由施工负责人组织有关人员按有关规定验收,验收合格后由负责人签字，报经主管部门检查验收合格后方可投入使用。
（2）安装验收的主要要求是：
①垂直度：小于安装高度的1/1000.
②顶部摆动量：在额定负荷无风状况下，小于机架高度2/1000。
③噪音：卷扬机音响柔和，无异常声响。
④运行平稳顺畅：无挂、卡、碰、擦、抖现象.
⑤载重量：在额定负荷下，能从空中启动.
⑥制动检验：在额定负荷下停于空中，再加载280kg，吊笼不下滑，制动器发热正常。
⑦电气限位试验:吊笼缓冲弹簧触地前，限位开关能动作制动。吊笼升到设定高度时，限位开关能动作制动。
⑧紧固检查：检查各连接螺栓是否正确安装。

七、提升机的维护及保养
（1）经常对各机构中的转、滑动部件进行注油润滑。
（2）在维护中使用的焊条及焊缝质量应符合原设计要求。
(3）更换零件时必须与原件材质相同，并符合设计与制造标准。
（4）维修保养时应切断电源，并挂置“禁止合闸”的标志.
(5)发现电器故障应查明原因，及时地进行维修或调换。
（6）注意调整停层装置和防坠装置的工作间歇，并加注机油,发现损伤即行调换。
（7）经常检查起重钢丝绳和滑轮工作情况,发现严重磨损应及时调换。
(8）架体及构件的油漆如严重锈蚀时应及时地进行二度油漆。

八、提升机的管理工作
（1）提升机操作人员必须过培训，熟悉提升机的性能、特点及操作技术
(2）在风速30m/s时,以及恶劣气候下，不等开动提升机
（3）当导轨结冰时，不得开洞提升机
（4)经常观测吊笼运行通道有无障碍物
（5）保持吊笼内的清洁
(6）吊笼装载不得超过其额定装载重量
（7）下班后提升机应停靠在地面站台上，将极限开关锁定
(8)提升机由设备部门统一管理，不许卷扬机和架体分开管理。
（9）每月由有关部门人员进行定期检查。
（10)每日检查由操作人员班前进行，定期进行注油润滑。
（11）拆卸后金属结构件在码放时,应放在垫木上，室外呈放时，应有防水措施，电气、仪表及易损坏件呈放时要注意防震、防潮。
运输提升机各部件时，装车应垫平，避免磕碰变形

九、井架拆除
（1）井架的拆除应从顶至下的顺序：外围安全网→天梁水平撑→立杆、附墙件→基础.
（2)拆除前应搭好拆除平台。拆除平台不应大于3节高度。
（3）拆除作业中，严禁从高处向下抛掷物件.
（4)附墙件不得提前拆除,在拆除附墙架前,应先设置临时缆风绳或支撑，确保架体的自由高度不得大于2个标准节。
(5）拆除作业应在白天天气好的时候进行.因故中断作业时应采取临时稳固措施。
（6）拆除过程的安全技术措施与安装过程要求相同。
（7)拆除前作业下方10m范围内必须设置警戒,禁止行人通过。
（8）装拆人员必须戴好安全帽、登高人员必须系好安全带才作业。

十、安全防护措施
（1)安全装置齐全有效，未经验收不准投入使用。
（2）遇六级大风及其以上或台风大雨天气,应暂停作业使用.
（3）井架自地
