铝合金门窗制作加工的施工工艺完整
(完整版资料,可直接使用可编辑,推荐下载)

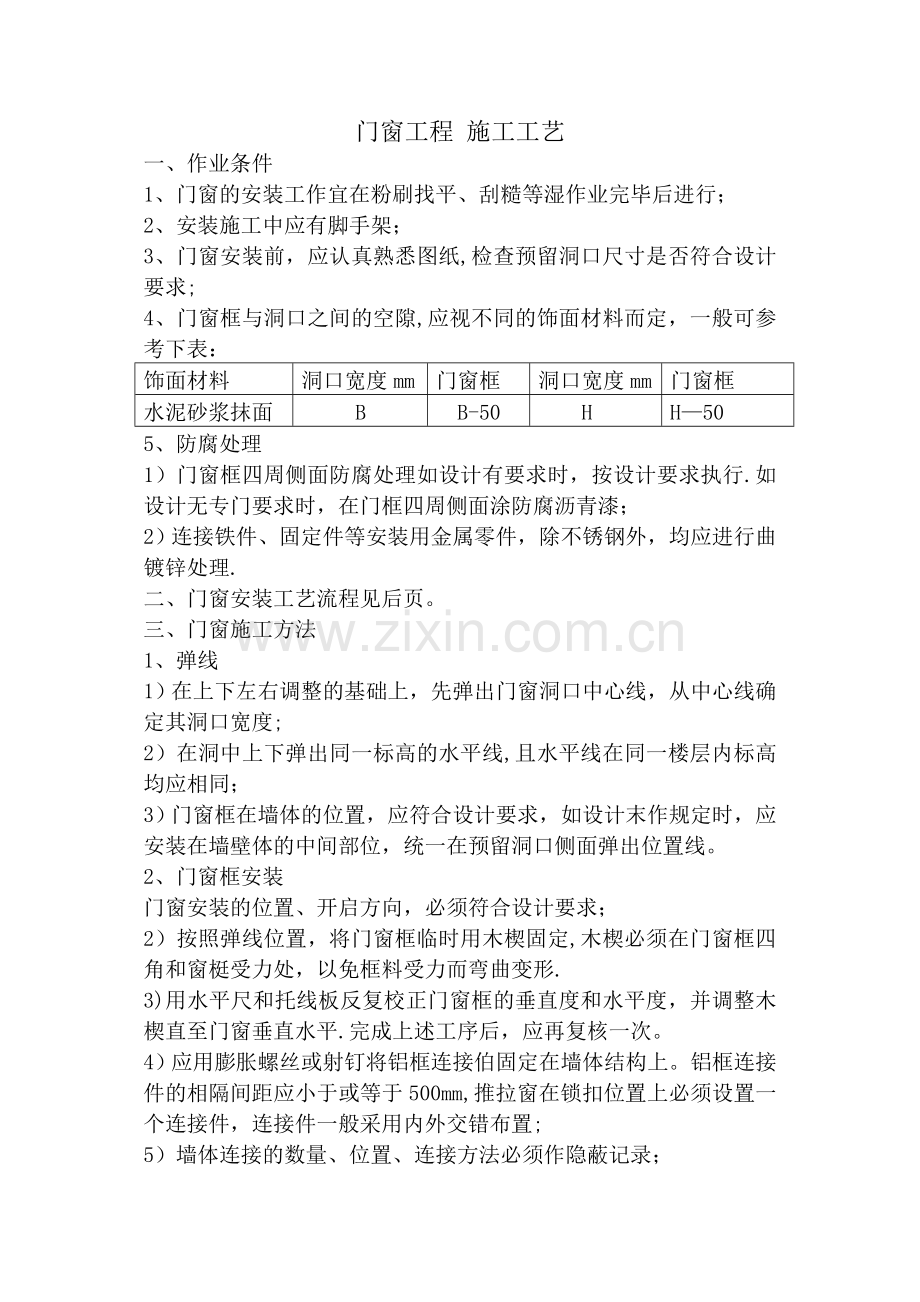

门窗工程 施工工艺
一、作业条件
1、门窗的安装工作宜在粉刷找平、刮糙等湿作业完毕后进行;
2、安装施工中应有脚手架;
3、门窗安装前,应认真熟悉图纸,检查预留洞口尺寸是否符合设计要求;
4、门窗框与洞口之间的空隙,应视不同的饰面材料而定,一般可参考下表:
饰面材料
洞口宽度mm
门窗框
洞口宽度mm
门窗框
水泥砂浆抹面
B
B-50
H
H—50
5、防腐处理
1)门窗框四周侧面防腐处理如设计有要求时,按设计要求执行.如设计无专门要求时,在门框四周侧面涂防腐沥青漆;
2)连接铁件、固定件等安装用金属零件,除不锈钢外,均应进行曲镀锌处理.
二、门窗安装工艺流程见后页。
三、门窗施工方法
1、弹线
1)在上下左右调整的基础上,先弹出门窗洞口中心线,从中心线确定其洞口宽度;
2)在洞中上下弹出同一标高的水平线,且水平线在同一楼层内标高均应相同;
3)门窗框在墙体的位置,应符合设计要求,如设计末作规定时,应安装在墙壁体的中间部位,统一在预留洞口侧面弹出位置线。
2、门窗框安装
门窗安装的位置、开启方向,必须符合设计要求;
2)按照弹线位置,将门窗框临时用木楔固定,木楔必须在门窗框四角和窗梃受力处,以免框料受力而弯曲变形.
3)用水平尺和托线板反复校正门窗框的垂直度和水平度,并调整木楔直至门窗垂直水平.完成上述工序后,应再复核一次。
4)应用膨胀螺丝或射钉将铝框连接伯固定在墙体结构上。铝框连接件的相隔间距应小于或等于500mm,推拉窗在锁扣位置上必须设置一个连接件,连接件一般采用内外交错布置;
5)墙体连接的数量、位置、连接方法必须作隐蔽记录;
弹线
门窗边线、标高线
门窗检查
型号及产品质量
掩窗口
用水泥砂浆掩窗口
检查安装位置、预留洞
预埋件位置、标高
安装玻璃、五金配件
配件齐全,使用灵活
就位安装临时固定
保证正侧面垂直方正
安装纱门窗
挂纱窗,装五金配件
与墙体固定
(1)钻眼(2)焊连接件(3)射钉
清理
清理门窗保护膜涂打防水胶
处理墙缝
用闭孔泡沫塑料充填墙缝
门窗安装工艺流程
6)门窗框安装后进行检查,允许偏差应符合下表规定:
门窗安装的允许偏差、限值和检验方法
项 目
允许偏差限值
检查方法
门窗框两对角线长度差
≤2000mm
2mm
用钢卷尺检查量内角
>2000mm
3mm
平开窗
窗扇与框搭接宽差
1mm
用深度尺或钢板尺检查
同樘门窗相邻的横端角高度差
2mm
用拉线或钢板尺检查
推拉窗
门窗扇开启力限值
扇面积≤1.5m2
≤40N
用100N弹簧称钩住拉手启闭5次取平均值
扇面积>1。5m2
≤60N
旆窗扇与框或相邻扇立边平行度
2mm
用1m钢板尺检查
弹簧门扇
门扇对口缝或扇与框之间立、横缝留缝限值
2~4mm
用楔形塞尺检查
门扇与地面间隙留缝限值
2~7mm
门扇对口缝关闭直平整
2mm
用1m托线板检查
门窗框(含拼樘料)正、侧面垂直度
2mm
用深度尺检查
门窗框(含拼樘料)
1.5mm
用1m水平尺和楔形塞尺检查
门窗横框标高
5mm
用钢板尺检查与基准线比较
双层门窗内外框(含拼樘料)中心距
4mm
用钢板尺检查
3、门窗框与墙体安装缝隙的密封
1)门窗框安装固定后,应先进行隐蔽工程验收,检查合格后再进行门窗框与墙体安装缝隙的密封处理;
2)门窗框与墙体安装缝处理,填充材料如设计有规定时,按设计规定执行。如设计未规定填缝材料时,应填塞矿棉条或发泡剂,在室外侧留密封槽口,填嵌防水密封胶。
3)门窗框周边填缝,门窗框与墙体之间的填充材料必须饱满,不得有空隙;
4)填充材料是水泥砂浆时,应在窗框与砂浆的接触面处刷二度沥青酚醛漆;
5)窗框安装完成后,在窗下槛与边框、中立框的框角节点缝隙处嵌密封胶,防止框角向内窗台渗水。
4、组拼
组合型的窗框,其组装一定要在施工现场各楼层分别进行组装,先安装拼接件,然后再装单一体窗框。为了确保窗框的稳定性,中立框与中立框之间必须要有连接方型框料,要挤满密封胶,再用螺丝固定严密,螺丝钉牢拧平,框与框之间的缝隙不得大于0.1mm,否则框间易渗水。
5、门窗框与墙壁体的连接
门窗框与混凝土连接,采用射钉将墙壁体连接固定在混凝土墙壁上;门窗框与砖墙连接,采用塑料膨胀螺丝将镀锌锚固定在砖墙壁上,砖墙严禁用射钉固定。
6、窗扇安装
⑴推拉窗安装
1)将配好的窗扇分内扇和外扇,先将内扇插入上滑道的内槽内,自然下落于对应的下滑道的内滑道内,然后再用同样的方法装外扇。
2)旋转调整螺钉,调整滑轮与下框的距离,使毛条压缩量为1~2mm。
3)窗上所有滑轮均应调整,以使底部毛条压缩均匀,并使扇的立梃与框平行。
(2)平开窗扇安装:应先把铰链要求位置固定在窗框上,然后将窗扇嵌入框内临时固定,调整合适,再将窗扇固定在铰链上,必须保证上、下两个转部分在同一轴线上.
(3)固定式窗扇应装在室外侧面,并固定牢固不会脱落,确保使用安全.
⑷窗扇安装后应进行第二次检查,允许偏差应符合规定的要求。
7、密封胶施工
1)密封胶施工前应先清洁干净基层,每条密封胶应一次完成,密封胶表面应平正,宽窄应一致。
2)水泥砂浆基层要保持一定的干燥度,含水量不得志5% 。
3)每条直线打胶时最好一次完成.
4)密封存胶表面平整、宽窄均匀,必要时可在施胶缝道两侧粘保护膜,打胶结束后再将保护膜撕去.
8、清理
1)撕去型材保护膜。
2)用干净毛巾将铝合金门窗表面擦干净。
3)清洗的溶剂应为中性,可采用丙酮溶剂,不能用酸碱溶剂,以免腐败蚀型材表面。
4)型材表面不能用锋利的工具清理,以免划伤型材表面涂料。
5)将安装时遗留在室内的垃圾清理干净,微小颗粒用吸尘器清理干净。
四、施工技术措施
(1)窗安装须根据内外墙塌饼,确定安装位置,内墙根据粉刷层厚度确定其位置,做到门侧宽度相等。
(2)窗安装完毕,即用保护胶带封闭,以保护表面质量.
(3)窗安装完毕,即由专人看护,保护成品质量。
五、质量要求
(1)门窗型材的质量要求:
1)型材质量必须符合国家标准GB8481-87。
2)型材有质量保证书、检验报告及质监部门颁发的准用证。
3)型材的规格、种类必须符合设计(包括标准设计)要求。
(2)制造成品的质量要求:
1)窗大小必须符合窗洞口尺寸的设计要求,框边与洞壁结构的间隙不应小于20mm。
2)一般建筑所用的窗型材厚度不小于1.2mm。
(3)窗安装的质量要求:
1)窗安装应在室外粉刷找平,刮糙完毕后进行.
2)窗框安装时按设计要求设置连接点,当无设计要求时,四边离边角不小于180mm处设置连接点,其余每隔400mm左右设一个连接点.
3)固定铁件应用不锈钢或热镀锌材料,厚度在1.5mm以上.
4)组合窗的拼缝应做好密封处理,门窗横竖框的拼接处应接处平整,拼缝符合设计要求.
5)门窗外表色泽、色彩一致。
6)所有外露螺丝均采用不锈钢螺丝,所有出厂窗成品外框、扇表面应做好保护措施,以防成品表面划伤。
7)最后在玻璃与限位槽,玻璃与木压条之间的缝隙满注玻璃胶封存口。
(4)工程验收应具备以下资料:
1)型材质保书及进市准用证复印件和检测报告。
2)窗成品制作质量合格证,并附检测数据。
3)气密性、水密性、温度等检测报告。
4)安装过程的隐蔽验收记录。
铝合金门窗制作安装施工方案
一、适用范围:
该施工方案适用博纳花园沿街高层商住楼A、B、C、D座装饰装修阶段铝合金门窗制作安装作业指导。
二、编制依据:
1、 中华人民共和国《平开铝合金门 GB/T8478—2003》;
2、 中华人民共和国《平开铝合金窗 GB/T8479-2003》;
3、中华人民共和国《推拉铝合金门 GB/T8480—2003》;
4、中华人民共和国《推拉铝合金窗 GB/T8481—2003》;
5、《建筑铝合金门窗行业标准》;
6、中华人民共和国《铝合金建筑型材 GB/T5237》;
7、《铝及铝合金加工产品的化学成份 GB/T3190》;
8、《铝及铝合金阳极氧化、阳极氧化膜的总规范 GB8013》;
9、《中空玻璃》。
三、工程概况
博纳花园沿街高层商住楼工程位于连云港市郁洲南路中级人民法院北侧.博纳花园沿街高层商住楼工程由A座、B座、C座、D座组成,建筑总面积约为54124m2,其中A座、B座、C座、D座楼均为地下1层、地上17层.结构类型为:框剪结构.
本工程铝合金型材为栋梁新材品牌,系经甲方、监理、施工单位共同确定,门窗玻璃采用6+9(A)+6组合形式的中空玻璃。
四、料具准备
1、铝合金门窗的规格符合设计要求,五金配件配套齐全,并具有产品出厂合格证明;
2、防腐材料、密封膏、防锈漆、螺母、铝制拉铆钉、玻璃胶、压条、橡皮条、木楔子等按设计要求准备齐全;
3、安装铝合金门窗所用的工具,如曲线刷、切割机、手电锯、射钉枪、扳手、半步扳手、水平尺、打胶筒、角尺、吊线锤等准备齐全。
五、铝合金门窗组装及质量保证
1、门窗选型:按照图纸的要求,确定所需门窗的类型和数量,并结合当地风压值、洞口尺寸大小、楼层高度等确定选用型材及型材的厚度.门窗设计根据选定型材系列的下料设计,编制下料工艺单。
2、型材切割、铣排水孔:主型材下料采用双角锯下料。下料公差控制在:料长L≤2000㎜的,公差≤1㎜;料长L>2000㎜的,公差≤2㎜。
3、使用端面铣床对相应构件进行端面铣口和开安装孔。端面铣口或开孔均应定位准确.
4、清角、装胶条: 为了组装平整,要对下料后型材端面进行毛剌清理,将清理后的框、扇料安装上相应类型的胶条。保证胶条长度长出10mm左右,以防止胶条回缩.
5、组装:组装过程中应轻拿轻放,切实防止型材表面划伤可碰撞变形,使用组角机成形时应严格按照操作规程操作,定位准确.密封条装配均匀,接口严密,无脱槽现象。压条装配牢固,对接处的间隙不大于1mm。
6、五金件的装配:五金件装配的原则是:要有足够的强度、正确的位置,以满足强度性能及使用功能。
7、对组装完毕的门窗,在出厂前,进行以下质量检验:
(1)外观检验:门窗表面光洁,颜色均匀,连接平整,无明显伤痕、碰撞等缺陷.
(2)尺寸检验:严格控制在国家标准允许的偏差范围之内。其中包括:① 对角线长度差:≤2000㎜的,误差值≤2.5㎜;>2000㎜的,误差值≤3。5㎜。② 平开同樘门窗相邻的横端高度差≤0。3㎜。③ 平开门窗窗扇与框搭接宽度差±1㎜.④ 推拉门窗窗扇与框或相邻扇立边平行度≤2㎜。⑤装配间隙≤0。2mm。⑥ 五金件检验:位置正确,数量齐全,安装牢固。如有不合格者,查明原因后,及时解决,确保成品质量。除上述常规检查外,同时要定期对成品进行力学和物理性能的检验,门扇开关力的检验。
8、组装好的铝合金窗框在监理见证取样下,送有资质检测中心进行“三性”试验检测,即风压变形性能,雨水渗漏性能,空气渗透性能检测,检测合格后方可进行安装。
六、作业条件
1、铝合金门、窗框一般都为后塞口,故门、窗框加工的尺寸略小于洞口尺寸;
2、铝合金门、窗框安装时间,在主体结构基本结束,结构质量经验收合格后,工种之间办理交接后进行;铝合金扇安装时间宜选择在室内安装基本结束后进行,以免土建施工时将其破坏;
3、安装铝合金门、窗前,逐个校对门、窗尺寸,与铝合金门窗框的尺寸是否一致;
4、按图示尺寸弹好中线,并弹好室内﹢500mm水平线,校核门窗洞口尺寸、位置及标高是否符合设计图纸要求,如有问题提前处理;
5、检查铝合金门窗两侧连接铁脚位置与墙体预留孔洞位置是否吻合,如不吻合,应提前剔凿处理,并及时将孔洞内杂物清理干净;
6、按照图纸要求核对铝合金门窗型号和检查铝合金门窗质量,如发现劈棱窜角、翘曲不平、偏差超标和严重受损、划痕严重,色差太大,找有关人员协商解决,经修整并鉴定合格后方可安装;
7、提前检查铝合金门窗,如有保护膜破损,粘补后再行安装施工.
七、工艺要点
1、弹线找规矩,在最高层找出窗口位置后,以其门窗边线为标准,分别用经纬仪将门窗边线下引,并在各层门窗后处划线标记,对个别不直的口边进行剔除处理;门窗口的水平位置以楼层+500mm 水平线为标准,往上反量出窗下皮标高,弹线找直,一个房间保持窗下皮标高一致。
2、根据外墙大样图及窗台板的宽度确定铝合金窗在墙厚方向的安装位置,如外墙厚度有偏差时,要以同一房间的窗台板外露宽度一致为准,窗台板伸入铝合金窗下5mm。
3、安装铝合金披水,按设计图纸要求将披水条固定在铝合金窗上且要保证位置正确、安装牢固。
4、进行防腐处理,门窗两侧的防腐处理采用粘贴塑料薄膜进行保护,防止水泥砂浆之间与铝合金窗直接接触,产生化学反应,腐蚀铝合金门窗.铝合金门窗安装采用连接铁杆进行固定,亦进行防腐处理,防止产生电化学反应,腐蚀铝合金门窗,连接固定件宜选用不锈钢。
5、就位和临边固定.根据找好的规矩安装铝合金门窗,并及时将其吊直找平,在其安装位置正确后,用木楔子临时固定.
6、用膨胀螺丝将铁脚与洞口连接固定.铁脚至门窗角的距离不大于180mm,铁脚间距小于600mm;铝合金门窗装入洞口横平竖直,外框与洞口弹性连接牢固,不得将门窗外框直接埋入墙体。横向与竖向组合时,采取套插,搭接形成曲面组合,搭接长度宜为10mm,并采用密封膏密封。
7、安装密封胶时留有伸缩余量,一般比门窗的装配边长20—30mm,在转角处斜面断开,并用胶粘结粘贴牢固,以免产生收缩缝;门窗为明螺丝连接,用于门窗相同颜色密封材料将其掩埋密封,门框下部要埋入地面深30-150mm;门窗框与墙体固定后方可取出木楔子。
8、铝合金门窗安装固定后,及时处理门窗框与墙体缝隙,采用矿棉或玻璃棉毡条分层填塞缝隙,外表面留有5-8mm深槽口嵌缝油膏。窗在窗台板安装后将窗四周缝同时镶嵌,嵌填时防止门窗碰撞变形。
9、严禁在铝合金门、窗上连接地线进行焊接工作,当固定铁脚与洞口预埋件焊接时,门窗框上要盖上橡胶石油棉布,防止焊接时烧伤门窗.
10、严禁利用安装完毕的门、窗框搭设和捆绑脚手架,避免损坏门、窗框.
11、全部竣工后剥去门窗框上的保护膜,如有油污、杂物,可采用醋酸乙酯进行擦洗干净。
12、装扇。内外平开门扇在门上框钻孔插入门轴,门下地面埋设地脚,装置门轴;推拉门、窗扇要在上框内做导轨和滑轮.
13、玻璃安装。配合门窗材料的规格、色彩选用玻璃,按照门窗扇内口实际尺寸,合理计划用料。安装时撕去门窗框的保护胶纸,在安装部位支塞橡胶带,用玻璃吸手安装平板玻璃,并前后垫实,使缝隙一致。然后再塞入橡胶条密封,后用铅压条拧十字圆头螺丝固定.
1)、使用密封胶时,先调整好玻璃本身的垂直及水平位置,且密封胶与玻璃和槽口粘结处必须干燥、洁净。
2)、将玻璃下部用约3mm厚的氯丁橡胶垫片垫与凹槽内,避免玻璃就位后直接接触框、扇。
3)、将已裁割好的玻璃在铝合金框、扇中进行玻璃就位,如单块玻璃尺寸较大,可采用玻璃吸盘使其玻璃就位。就位的玻璃摆放在凹槽的中间,并保证足够的嵌入量,四周磨钝。内外两侧间隙不小于2mm,也不能大于5mm;以保持玻璃不致于框、扇及其连接件直接接触。
4)、使用胶枪注胶,要注得均匀光滑,注入的深度不小于5mm。
5)、安装玻璃面积大于0。65㎡位于竖框中的玻璃时,将玻璃搁置在两块相同的定位垫块上,搁置点离玻璃垂直边缘距离不小于玻璃宽度的1/4,且不宜小于150mm;位于扇中的玻璃,按开启方向确定定位垫块的位置,其定位垫块的宽度大于所支撑玻璃件的厚度,长度不大于25mm.
6)、安装迎风面玻璃时,玻璃镶入框后,要及时用通长嵌条在玻璃两侧挤紧或用垫片固定,防止遇到较大阵风时使玻璃受损.
7)、平开门窗玻璃的外侧,要用玻璃胶填封,使玻璃与铝框形成整体,胶面向外倾斜30~40°角。
8)、检查垫片、镶嵌条设置位置是否合适,防止出现排水通道受阻,泄水孔堵塞现象.
14、铝合金门窗的情况:
1)、铝合金门、窗交工前,将型材表面的塑料胶纸撕掉,如果塑料胶纸在型材表面留有痕迹,采用香蕉水清洗干净。
2)、铝合金门、窗框扇,可用水或浓度在1%—5%的、PH7.3—PH9。5的中性洗涤剂充分清洗,再用布擦干.不能用酸性或碱性制剂清洗,也不能用钢刷刷洗。
3)、玻璃用清水擦洗干净,对浮灰或其他杂物,要全部清除干净。
八、铝合金门窗质量要求
1、铝合金门窗及其附件质量必须符合设计要求及有关规范标准要求,附件安装齐全、位置正确、牢固、灵活适用、端正美观,达到各自得功能.
2、铝合金门窗框必须安装牢固,预埋件的数量、位置、埋设连接方法及防腐处理必须符合要求。
3、铝合金平开门窗扇关闭严密、间隙均匀、开关灵活;推拉门窗扇关闭严密、间隙均匀,扇与框搭接量符合设计要求。
4、铝合金门窗框与墙体间缝隙嵌填饱满密实,填塞材料、方法符合设计要求.门窗表面洁净、无划痕、碰伤、锈蚀;涂胶表面光滑、平整、厚度均匀、无气孔。
5)、铝合金门窗安装允许偏差,见下表:
项次
项目
允许偏差
检验方法
1
门窗槽口宽度高度
≤1500㎜
>1500㎜
1.5
2
用钢尺检查
2
门窗槽口对角线尺寸之差
≤2000㎜
>2000㎜
3
4
用钢尺检查
3
门窗框正、侧面垂直度
2。5
用垂直尺检查
4
门窗横框水平度
2
用1m水平尺和塞尺
5
门窗横框标高
5
用钢尺检查
6
门窗竖向偏离中心
5
用钢尺检查
7
双层门窗内外框间距
4
用钢尺检查
8
推拉门窗扇与框搭接量
1.5
用垂直尺检查
九、安全施工措施
1、使用焊机时,焊工必须持证上岗;
2、射枪操作人员要经过培训,严格按照规定程序进行操作,工作时要戴防护眼镜,严禁枪口对人;
3、射钉弹要按有关爆炸和危险物品进行搬运、贮存和使用,存放环境要整洁、干燥、通风良好、温度不高于40°,不得碰撞、用火烘烤或高温加热射钉弹,哑弹不得随地乱丢;
4、搬运玻璃前首先检查玻璃是否有裂痕,特别要注意暗裂,确认完好才能搬运;
5、搬运玻璃时必须戴手套、穿长袖衫,玻璃要竖向,以防玻璃锐边割手或玻璃断裂伤人;
6、高出按装玻璃时要稳妥放置,其垂直下方不得有人;
7、风力五级以上难以控制玻璃时,应立即停止搬运和安装玻璃;
8、使用天那水清洁玻璃、门窗时室内要通风良好,戴口罩、严禁吸烟,周围不准有火种,沾有天那水的棉纱布应收集在金属容器内及时处理。
