地基处理子分部资料（全面版）资料

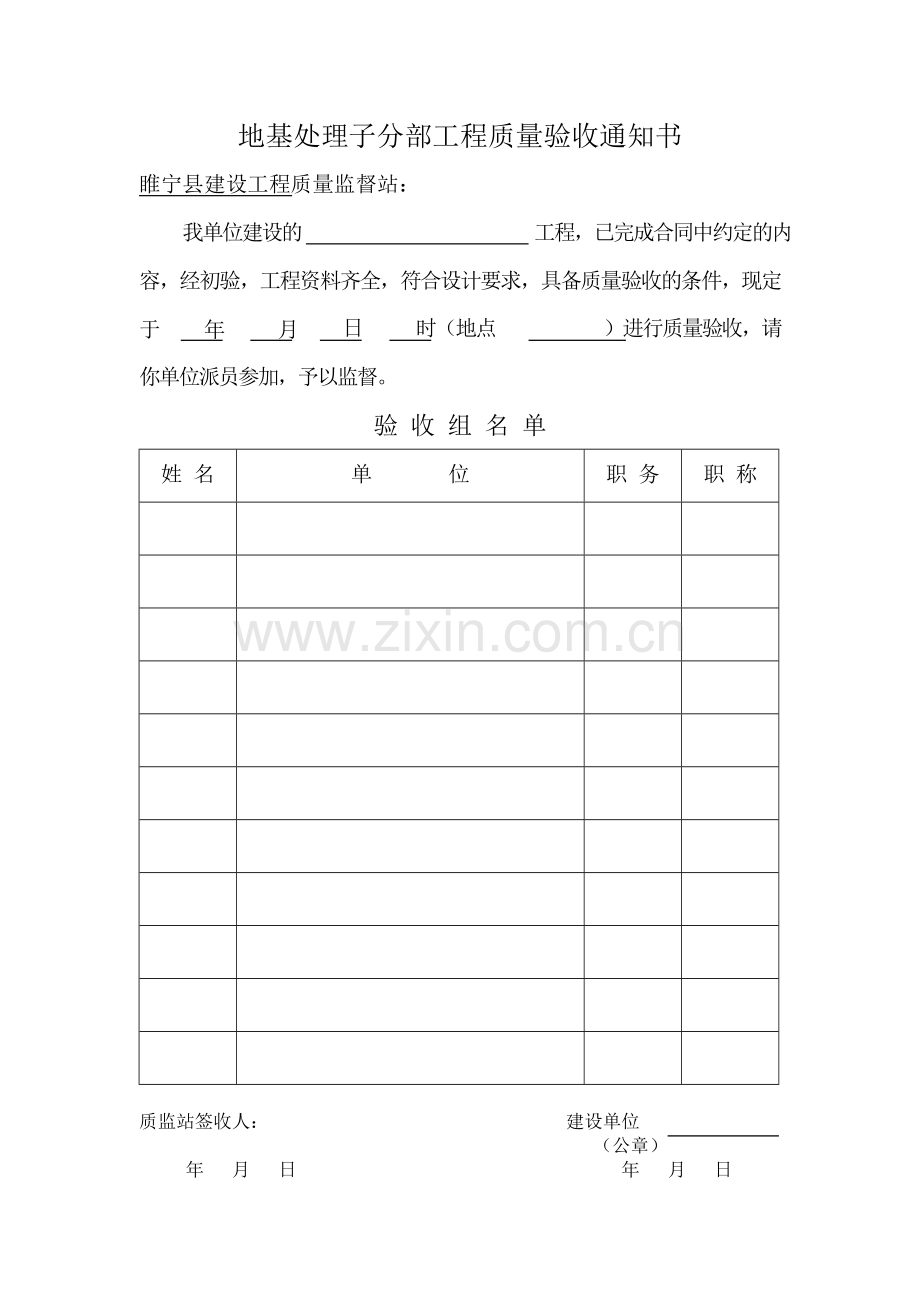

地基处理子分部工程质量验收通知书
睢宁县建设工程质量监督站：
我单位建设的 工程，已完成合同中约定的内容，经初验，工程资料齐全，符合设计要求，具备质量验收的条件，现定于 年 月 日 时（地点 ）进行质量验收，请你单位派员参加，予以监督。
验 收 组 名 单
姓 名
单 位
职 务
职 称

质监站签收人： 建设单位
（公章）
年 月 日 年 月 日
地基处理子分部工程质量验收记录
TJ.1
工程名称

结构类型

地基处理方法

施工单位

技术部门负 责 人

质量部门
负 责 人

分包单位

分包单位负责人

分包技术
负责人

序号
分项工程名称
检 验批 数
施工单位检查评定
验收意见
1

2

3

4

5

6

质量控制资料

安全和工程检验（检测）报告

观感质量验收

验收单位
分包单位

项目经理（签章）： （公章） 年 月 日
施工单位

项目经理（签章）： （公章） 年 月 日
勘察单位

项目负责人（签字）： （公章） 年 月 日
设计单位

项目负责人（签章）： （公章） 年 月 日
监理（建设）单位

总监理工程（签章）：
建设单位项目负责人（签章）： （公章） 年 月 日
工程监理质量评估报告
(地基处理)
工程名称

结构类型

工程地址

建筑面积

建设单位

开工日期

设计单位

完工日期

监理单位

合同工期

施工单位

工程造价

质
量
评
估
意
见

质
量
总
体
结
论

监理工程师：

年 月 日

总监理工程师：

年 月 日

监理单位（公章）：

年 月 日

弹性地基的处理
我们在进行桥涵等结构物基础设计时，往往会遇到结构物置于地基上或埋于地基中的情形。大多数情况下，地基并非是刚性的，往往表现为一个个分布的弹性支承。为了便于分析和计算，我们将分布的弹性支承离散成等效的弹性约束。
我们可以将土看作为弹性变形介质，其地基系数在地面（或冲刷线）处为零，并随深度成正比例增长。相应于深度y处的基础侧面土的地基系数cy=my；相应于深度h处基础地面土的地基系数c0=m0h，但c0不得小于10m0。其中m与m0为地基比例系数，其取值可参照下表采用，当有可靠试验资料时，可采用试验值。
非岩石类土的比例系数m和m0值
序  号
土  的  名  称
m和m0(kN/m4)
1
流塑粘性土IL≥1，淤泥
3000～5000
2
软塑粘性土1>IL≥0.5，粉砂
5000～10000
3
硬塑粘性土0.5>IL≥0，细砂，中砂
10000～20000
4
坚硬，半坚硬粘性土IL<0，粗砂
20000～30000
5
砾砂，角砾，圆砾，碎石，卵石
30000～80000
6
密实卵石夹粗砂，密实漂卵石
80000～120000
注：①本表用于结构在地面处位移最大值不超过6mm；位移较大时，适当降低。
②当基础侧面设有斜坡或台阶，且其坡度或台阶总宽与深度之比超过1:20时，表中m值应减小50%。
岩石地基的地基系数c0不随岩层面的埋置深度而变，其值按下表采用。

岩石地基系数c0值
编  号
Raj(kPa)
c0(kN/ m 3)
1
1000
300000
2
≥25000
15000000
注：Raj为岩石的单轴极限抗压强度。当Raj为中间值时，c0值采用内插法求得。
离散后的等效弹性支承的弹簧刚度(k),就等于弹性支承作用面积(A，即单元高度与基础计算宽度的乘积)与地基系数(c0或cy)的乘积，即k=A×c0(或cy)。在离散等效弹性支承时，同一土层内可根据精度需要，将其分成若干部分，但在土层分界处，必须分开。将每一个分出的部分看成一个弹性支承，其作用点就在该部分的合力作用点处。下面是一个箱涵计算的例子：

上图中，除m0以kN/m4单位外，其余以m为单位。如图，将该箱分为17个单元，虽然整个结构都埋于土中，但由于需要研究箱体的受力，且箱体侧面是受到主动土压力，故在侧面不设弹性支承，而是将其考虑为荷载。所以，只有6、7、8、9、10号单元受到弹性支承，它们分别是弹性支承1、2、3、4、5、6。由于需要保持结构的稳定（维持结构的不可变性），故加上7号水平约束（非弹性支承）。
取1m长的箱涵进行计算。1、6号弹簧，其作用宽度取所在单元宽度的一半，从而可计算它们的刚度为：k=m0h×A=20000×1.50×1.0×0.1=3000(kN/m)=300(t/m)
2、3、4、5号弹簧，其作用宽度取所在两个单元宽度和的一半，从而可计算它们的刚度为：k=m0h×A=20000×1.50×1.0×0.2=6000(kN/m)=600(t/m)
对于桩基础，由于往往会发生水平位移，故需要在侧向放置弹性支承。下面是桩基础计算的例题：

图为一直径2m的桩，将其在地面或局部冲刷线以下部分划分为4个单元，它分别位于三种土层中。图中1、2、3、4即为等效弹性支承，它们作用的位置分别是由所在单元边界处的地基系数构成的三角形或梯形（即上图中右边的实线图形）的形心。分别计算4个弹性支承的弹簧刚度。
弹性支承1：
k1=0.5m1h1×A1=0.5×18000×0.9(2+1)×3=72900(kN/m)=7290(t/m)
弹性支承2：
k2=0.5[m2h1+m2×(h1+h2)]×A2=0.5×(18000+70000)×0.9(2+1)×4=475200(kN/m)=47520(t/m)
弹性支承3：
k3=0.5[m2×(h1+h2)+m2×(h1+h2+h3)]×A3
=0.5×(70000+110000)×0.9(2+1)×4=972000(kN/m)=97200(t/m)
弹性支承4：
k4=0.5[m3×(h1+h2+h3)+m3×(h1+h2+h3+h4)]×A4
=0.5×(44000+60000)×0.9(2+1)×4=561600(kN/m)=56160(t/m)
地基和基础分部 报验申请表
工程名称： 编号：
致： （监理或建设单位）
我单位已完成了 地基与基础分部工程工作，现报上该项目报验申请表，请予以审查和验收。
附件：
1、地基与基础分部工程质量验收记录
2、无支护土方子分部工程质量验收记录
3、砼子分部工程质量验收记录

承包单位（章）

项目经理

日 期
审查意见：

项目监理机构

总/专业监理工程师

日 期
无支护土方子分部 报验申请表
工程名称： 编号：
致： （监理或建设单位）
我单位已完成了 无支护土方子分部工作，现报上该项目报验申请表，请予以审查和验收。
附件：

1、无支护土方开挖分项工程质量验收记录
2、土方回填分项工程质量验收记录

承包单位（章）

项目经理

日 期
审查意见：

项目监理机构

总/专业监理工程师

日 期
砼子分部 报验申请表
工程名称： 编号：
致： （监理或建设单位）
我单位已完成了 砼子分部工程 工作，现报上该项目报验申请表，请予以审查和验收。
附件：
1、模板分项工程质量验收记录
2、钢筋分项工程质量验收记录
3、砼分项工程质量验收记录

承包单位（章）

项目经理

日 期
审查意见：

项目监理机构

总/专业监理工程师

日 期
分部（子分部）工程质量验收记录表
单位（子单位）工程名称

结构类型和层数

施工单位

技术部门负责人

质量部门负责人

分包单位

分包单位负责人

分包技术负责人

序号
分项工程名称
检验批数
施工单位检查评定
验收意见
1分项工程
1

2

3

4

5

6

7

2
质量控制资料（按G、0、1~2表内容检查）

3
安全和功能检验（检测）报告（按G、0、1~3表内容检查）

4
观感质量验收（按G、0、1~4表内容检查，综合进行评价）

验收单位
分包单位
项目经理 年 月 日
施工单位
项目经理 年 月 日
勘察单位
项目负责人 年 月 日
设计单位
项目负责人 年 月 日
监理（建设）单位

总监理工程师
（建设单位项目专业负责人）： 年 月 日

分项工程质量验收记录表
表D—2
单位（子单位）工程名称

结构类型及层数

分部（子分部）工程名称

检验批数

施工单位

项目经现

分包单位

分包项目经理

序号
检验批名称及部位、区段
施工单位检查评定结果
监理（建设）单位验收结论
1

2

3

4

5

6

7

8

9

10

11

12

13

说明：
检查结论

项目专业技术负责人

日期： 年 月 日
验
收
结
论

监理工程师：

（建设单位项目专业技术负责人）

日期： 年 月 日
土方开挖 报验申请表
工程名称： 编号：
致： （监理或建设单位）
我单位已完成了 土方开挖 工作，现报上该项目报验申请表，请予以审查和验收。
附件：
土方开挖工程检验批质量验收记录表

承包单位（章）

项目经理

日 期
审查意见：

项目监理机构

总/专业监理工程师

日 期
土方开挖工程检验批质量验收记录表
GB50202-2002
010101□□
单位（子单位）工程名称

分部（子分部）工程名称
地基与基础·土方开挖
验收部位
基础
施工单位
安徽鸿升建筑安装
项目经理

分包单位

分包项目经理

施工执行标准名称及编号
GB50202-2002
施工质量验收规范的规定
施工单位检查评定记录
监理（建设）单位验收记录
检查项目
允许质量验收规范的规定
柱基基坑基槽
挖方场地平整
管沟
地(路)面基层
人工
机械
主控项目
1
标高
-50
30
50
-50
-50
-20 -50 -30 -40 -20 -10 -25 -30 -40 -50

2
长度、宽度（由设计中心线向两边量）
+200
-50
+300
-100
+500
-150
+10
0
—
+150 -20 -50 +200 +150 -30 -40 +100 -20 +150
3
边坡
设计要求
符合设计要求
一般项目
1
表面平整度
20
20
50
20
20
10 20 10 (30) 15 10 15 20 15 10

2
基底土性
设计要求
符合设计要求

施工单位检查评定结果
专业工长（施工员）

施工班组长

经查：主控项目和一般项目均符合设计要求及GB50204-2002规范规定，验收合格。

项目专业质量检查员： 年 月 日
监理（建设）单位验收结论

专业监理工程师：
（建设单位项目专业技术负责人）： 年 月 日
土方回填工程检验批质量验收记录表
GB50202-2002
010102□□
单位（子单位）工程名称

分部（子分部）工程名称
地基与基础·土方回填
验收部位
基础
施工单位
安徽鸿升建筑安装
项目经理

分包单位

分包项目经理

施工执行标准名称及编号
GB50202-2002
施工质量验收规范的规定
施工单位检查评定记录
监理（建设）单位验收记录
项目
允许质量验收规范的规定
柱基基坑基槽
场地平整
管沟
地(路)面基层
人工
机械
主控项目
1
标高
-50
+30
+50
-50
-50
-20 -50 -30 -40 -20 -10 -25 -30 -40 -50

2
分层压实系数
设计要求
符合设计要求
一般项目
1
回填土料
设计要求
符合设计要求

2
分层厚度及含水量
设计要求
符合设计要求
3
表面平整度
20
20
30
20
20
10 20 10 (30) 15 10 15 20 15 10
施工单位检查评定结果
专业工长（施工员）

施工班组长

经查：主控项目和一般项目均符合设计要求及GB50204-2002规范规定，验收合格。

项目专业质量检查员： 年 月 日
监理（建设）单位验收结论

专业监理工程师：
（建设单位项目专业技术负责人）： 年 月 日
模板安装工程检验批质量验收记录表
GB50204-2002
(Ⅰ)
010601□□
020211□□
单位(子单位)工程名称

分部(子分部)工程名称
地基与基础·砼·模板安装
验收部位
基础垫层
施工单位
安徽鸿升建筑安装
项目经理

施工执行标准名称及编号
GB50204-2002
施工质量验收规范的规定
施工单位检查评定记录
监理（建设）单位验收记录
主控项目
1
模板支撑、立柱位置和垫板
第4.2.1条
符合第4.2.1条规定

2
避免隔离剂沾污
第4.2.2条
未沾污
一般项目
1
模板安装的一般要求
第4.2.3条
符合第4.2.3条规定

2
用作模板地坪、胎膜质量
第4.2.4条

3
模板起拱高度
第4.2.5条

4
预埋件、预留孔允许偏差
预埋钢板中心线位置（mm）
3

预埋管、预留孔中心线位置（mm）
3

插筋
中心线位置（mm）
5

外露长度（mm）
+10，0

预埋螺栓
中心线位置（mm）
2

外露长度（mm）
+10，0

预留洞
中心线位置（mm）
10

尺寸（mm）
+10，0

5
模板安装允许偏差
轴线位置（mm）
5
2
5
4
1
6
5
2
4
2
3
底模上表面标高（mm）
+5

截面内部尺寸
基础
+10
6
5
2
8
4
9
7
6
1
8
柱、墙、梁
+4，-5

层高垂直度（mm）
不大于5m
6

大于5m
8

相邻两板表面高低差（mm）
2

表面平整度（mm）
5

施工单位检查评定结果
专业工长（施工员）

施工班组长

经查：主控项目和一般项目均符合设计要求及GB50204-2002规范规定，验收合格。

项目专业质量检查员： 年 月 日
监理（建设）单位验收结论

专业监理工程师：
（建设单位项目专业技术负责人）： 年 月 日
模板安装工程检验批质量验收记录表
GB50204-2002
(Ⅲ)
010601□□
020211□□
单位（子单位）工程名称

分部（子分部）工程名称

验收部位
基础垫层
施工单位

项目经理

施工执行标准名称及编号

施工质量验收规范的规定
施工单位检查评定记录
监理（建设）单位验收记录
主控项目
1
底模及其支架拆除时的混凝土强度
第4.3.1条
符合第4.3.1条

2
后张法预应力构件侧模和底模的拆除时间
第4.3.2条

3
后浇带拆模和支顶
第4.3.3条

一般项目
1
避免拆模损伤
第4.3.4条
无损伤，符合第4.3.4条规定

2
模板拆除、堆放和清运
第4.3.5条

施工单位检查评定结果
专业工长（施工员）

施工班组长

经查：主控项目和一般项目均符合设计要求及GB50204-2002规范规定，验收合格。

项目专业质量检查员： 年 月 日
监理（建设）单位验收结论

专业监理工程师：
（建设单位项目专业技术负责人）： 年 月 日

晴翠园210#别墅改造、扩建工程
地基抗液化处理

建议性方案

工程公司

工程技术文件报审表
表B2—1
编号
02
工程名称
晴翠园别墅改造、扩建工程
日期
2021.03
现报上关于晴翠园别墅改造、扩建工程地基抗液化处理项目的技术文件，请予以审定。
序号
类别
编制人
册数
页数
1
施工方案

1
10

编制单位：

技术负责人（签字）： 申报人（签字）： 2021年 月 日
施工单位审核意见：

□ 有／□无 附页
施工单位： 审核人（签字）： 年 月 日

监理审定意见：

审定结论: □同意 □修改后上报 □重新编制

监理单位： 总监理工程师（签字）： 年 月 日

施工方案审批表

工程名称
晴翠园别墅改造、扩建工程
结构形式
砖混/剪力墙
建筑面积
803.91m2
层 数
3层/2层
建设单位

施工单位

编制部门

编制人

编制时间
2021.03
报审时间

审批部门

审批时间

审批人

审批意见：

DBJ01-80-2003《建筑工程施工技术管理规程》附表1

施工方案会签表

工程名称
晴翠园别墅改造、扩建工程
结构形式
砖混/剪力墙
建筑面积
803.91m2
层 数
3层/2层
建设单位

施工单位

编制部门

编 制 人

会签部门

会签部门

会签意见：

会签人： 年 月 日

会签意见：

会签人： 年 月 日
会签部门

会签部门

会签意见：

会签人： 年 月 日

会签意见：

会签人： 年 月 日
会签部门

会签部门

会签意见：

会签人： 年 月 日

会签意见：

会签人： 年 月 日

目 录
1.编制依据 3
2.工程概况 3
2.1工程概述： 3
2.2地基处理概况： 4
3.工程地质条件及设计要求： 4
4. 地震液化产生的条件： 5
5.抗液化处理的施工条件： 5
6.其他方案选择： 6
6.1级配砂石： 6
6.2 灰土： 6
6.3 施工 7
6.4 质量检验 8
6.5.方案确定： 9

晴翠园210#别墅改造、扩建工程
地基抗液化处理方案

1.编制依据
该项工程结构设计对地基处理要求
工程现场及周围环境情况的踏勘数据、调查获得的数据和资料。
设计单位提供（勘察）的水文、地质资料。
建筑地基处理技术规范JGJ 79-2002 ；J 220-2002
建筑地基基础施工质量验收规范（GB50202--2002）
2.工程概况
2.1工程概述：
本工程位于北京市朝阳区金盏乡温榆河畔，工程坐落晴翠园内，建设内容为在原来建筑南侧加建，同时对已建建筑进行局部拆除、改造工程。
工程建筑名称：住宅楼下沉庭院。
工程建设地点：朝阳金盏乡温榆河畔晴翠园
2.1.3工程结构类型：剪力墙结构。
2.1.4加建工程面积：~183㎡（包括下沉庭院）
加建工程层数：地下一层（为下沉庭院）。
2.2地基处理概况：
本工程地基坐落在（4）层细中沙层。地基需进行抗液化处理，设计建议采用碎石挤密桩，设计要求处理后地基承载力标准值不小于180kpa。
地质勘探资料不详。（地质勘探层数及每层高度、标高）
3.工程地质条件及设计要求：
3.1自然条件：地震基本烈度8度，设计地震加速度0.2g，设计地震分组第一组，场地类别Ⅲ类。
3.2水文地质：根据勘察资料表明，初见水位埋深为4.8~4.90m，场地地下水位年变化幅度1~2m，近3~5年最高地下水位为相对标高98m左右。地下水的类型为潜水，其补给以径流及大气降水为主。排泄以径流及蒸发为主。
根据勘察资料表明，本工程施工时需要降水。
3.3工程地基：本工程地基坐落在（4）层细中沙层。地基需进行抗液化处理，设计建议采用碎石挤密桩，设计要求处理后地基承载力标准值不小于180kpa。
3.4地下二层（包括下沉庭院）抗浮采用毛石混凝土以增加压重。
3.5工程类型：小型工程。
3.6工程勘探资料：没有具体勘探资料。
4. 地震液化产生的条件：
4.1少粘性土受地震力作用后，使使土体积体积缩小、孔隙压力猛增，从而使有效压力减小，使土迅速减小或完全丧失抗剪强度，使土提如液体一样流动或喷出地面，成为地基液化。
4.2内因：沙土“少粘性土”
4.3外因：饱和+地震动
4.4烈度 7、8、9；加速度g ；0.1 0.2 0.4
4.5根据本工程地质条件、设计要求和地震液化条件判定，本工程地基需要做抗液化处理。
5.抗液化处理的施工条件：
5.1本工程地基抗液化处理，设计建议采用碎石桩置换+挤密，碎石桩挤密桩施工，需要专用的碎石挤密桩专用机械。该机械属于大型施工机械，体积较大，无论是运输和施工活动中占用空间较大，一般体积为：施工中长度12m左右，宽度4.5m左右，高度25~30m,运输长度15m,宽度3.5m。
5.2施工现场特征：
地形特征：本工程属于小型建筑，工程坐落位置低于区间自然地平~2m，道路入口较小。
基础特征：基础开挖长度为12.6m，宽度11.2m，基坑底面积小于施工机械的施工面积，基坑深度6m，无法修筑机械运输坡道。
四周环境：工程北面为原建筑物，东、南、西均有围墙不能拆除。
地下障碍物：地下四周有市政管线，不能拆除或碾压。
区间道路：本工程小区内道路宽度约为5m,转弯半径5m，机械进场运输也较为困难。
鉴于以上实际情况分析，采用碎石桩置换+挤密机械施工难以实现。
6.其他方案选择：
6.1级配砂石：
选用碎石、卵石、角砾、圆砾、砾砂、粗砂、中砂或石屑（粒径小于2mm 的部分不应超过总重的45%）。
应级配良好，不含植物残体、垃圾等杂质。
6.2 灰土：
体积配合比宜为2︰8 或3︰7。
土料宜用粉质粘土，不宜使用块状粘土和砂质粉土，不得含有松软杂质，并应过筛，其颗粒不得大于15mm。石灰采用新鲜的石灰粉，其颗粒不得大于5mm。
6.3 施工
6.3.1 垫层施工应根据不同的换填材料选择施工机械。灰土宜采用平碾。中小型工程也可采用蛙式夯、柴油夯。
砂石等宜用振动碾，平板振动器，蛙式打夯机。
6.3.2 垫层的施工方法、分层铺填厚度，每层压实遍数等宜通过试验确定。除接触下卧软土层的垫层底部应根据施工机械设备及下卧层土质条件确定厚度外，一般情况下，垫层的分层铺填厚度可取200～300mm。为保证分层压实质量，应控制机械碾压速度。
6.3.3 粉质粘土和灰土垫层土料的施工含水量宜控制在最优含水量 ±2O%的范围内。
6.3.4 当垫层底部存在古井、古墓。洞穴、旧基础、暗塘等软硬不均的部位时，应根据建筑对不均匀沉降的要求予以处理，并经检验合格后，方可铺填垫层。
6.3.5 基坑开挖时应避免坑底上层受扰动，可保留约200mm 厚的土层暂不挖去，侍铺填垫层前再挖至设计标高。严禁扰动垫层下的软弱土层，防止其被践踏。或受水浸泡。同时必须防止基坑边坡坍土混入垫层。
6.3.6 换填垫层施工应注意基坑排水，除采用水撼法施工砂垫层外，不得在浸水条件下施工，采用降低地下水位措施。
6.3.7 垫层底面宜设在同一标高上，如深度不同，基坑底土面应挖成阶梯或斜坡搭接，并按先深后浅的顺序进行垫层施工，搭接处应夯压密实。
粉质粘土及灰土垫层分段施工时，不得在柱基、墙角及承重窗间墙下接缝。上下两 层的缝距不得小于500mm。接缝处应夯压密实，灰土应拌合均匀并应当日铺填夯压。灰土夯压密实后3d 内不得受水浸泡。
垫层竣工验收合格后，应及时进行基础施工与基坑回填。
6.4 质量检验
6.4.1 对灰土、和砂石垫层的施工质量检验用环刀法试验检验；对砂石、矿渣垫层可用重型动力触探检验，并均应通过现场试验以设计压实系数所对应的贯入度为标准检验垫层的施工质量。压实系数也可采用环刀法、灌砂法或其他方法检验。
6.4.2 垫层的施工质量检验必须分层进行。应在每层的压实系数符合设计要求后铺填上层土。
6.4.3 采用环刀法检验垫层的施丁质量时，取样点应位于每层厚度的2/3 深度处。检验点数量，对大基坑每50～100㎡不应少于1 个检验点；对基槽每10～20m 不应少于1 个点；每个独立柱基不应少于1 个点。采用贯入仪或动力触探检验垫层的施工质量时， 每分层检验点的间距应小于4m。
6.4.4 竣工验收采用载荷试验检验垫层承载力时，每个单体工程不宜少于3 点。
6.5.方案确定：
采用灰土或级配沙石以及换填厚度由设计及业主决定。

石横电厂三期2х330MW机组工程
溶岩地基处理浅析
山东电建二公司 孙毅
摘　要：石横电厂三期2х330MW机组工程为溶岩地基，溶沟、溶槽、溶洞、溶蚀裂隙等发育，溶蚀塌块较多，其爆破清理、梁板跨越、混凝土换填等地基处理方案，简单易行，比较经济，在其他类似地质项目建设时可供参考。
关键词：溶岩地基 爆破清理 梁板跨越 混凝土换填 处理
国电石横电厂三期2х330MW机组工程位于二期改扩建工程南侧，本工程地基处理主要为溶岩地基处理，本厂区溶沟、溶槽、溶洞、溶蚀裂隙等发育，结构复杂，地基处理的难度和工作量大，给设计、施工等整个实施过程带来一定的困难。
一、本期工程地质概况
本期工程厂区地层由上而下主要分为以下几类：第四系冲积、洪积粉质粘土，残积、洪积粘土等；古生界寒武系上统灰岩；泥质条带灰岩、白云质灰岩等。粉质粘土分布最广泛，厚度1-4米，褐黄至黄褐色稍湿。粘土系石灰岩风化物，部分填充于岩溶空隙中，棕红色。寒武系上统石灰岩为厂区主要浅层基底岩层，开挖最常见的为石灰岩上层、白云质灰岩、石灰岩下层。
岩溶形态及溶沟、溶槽、溶洞、溶蚀裂隙、溶蚀塌块等随着人工清理进度不断出现。在地表浅基岩出露时可看到溶沟溶槽等地表岩溶化现象，深度较大时以溶蚀裂隙、溶洞为主。

5#锅炉基础清槽后的岩溶形态
其主要地质特征为：
1.溶槽经溶蚀冲蚀形成深穴，形状呈槽状，槽内全被红粘土充填。
2.溶沟的走向有一定规律性，与地面冲沟延伸方向一致。
3.溶洞分布较为广泛，有一定的贯穿性。因勘测资料不可能涉及每个点，对溶岩顶面较大的尤其要注意岩层下是否有溶洞。
4．溶蚀裂隙一般宽度0.1-0.5米。本厂区垂直溶蚀裂隙为主，裂隙间多被红粘土充填，表层亚粘土充填。
5.溶蚀塌块多分布在较大的溶沟溶槽处，岩块悬空，直径1-4米不等。
二、本期工程地基处理方案
本期工程溶岩地基处理主要采用了以下几种处理方法：
1.清爆换填
对上部开口沟隙，要清除其中充填的粘性土至要求的深度。对岩石清爆时要适当减小5-10cm在岩面的钻孔深度，爆破时爆破孔以下的岩石易受震动，溶岩结构遭到破坏，此部分岩层受震后可人工清除到设计标高，避免直接爆破后设计标高下部分溶岩结构破坏，影响其承载力。清爆到标高后，若发现岩石风化较为严重的应继续清爆。清爆换填采用机械人工结合，人工为主，多点施工面可同时施工，速度快，处理费用低且可靠性高，为本期工程地基处理主要方法。
2.梁板跨越
在基岩相对比较完整，溶沟、溶洞、裂隙比较小时，对溶沟、溶洞、裂隙上部进行适当处理，使建筑物跨越其上。对于沟槽深度较大，清理量大且宽度大于1米的，其基础部分在基岩上，部分在沟槽、岩脉上，考虑设钢筋砼梁、板的跨越沟槽、岩脉支撑在两侧的基岩上。梁、板跨越在汽轮机基础、煤仓间筏板基础、少量框架柱基础地基处理时都有采用，大大减小了岩间充填物的清理工作量，施工方便，处理费用低。

3. 设计改变基础形式
本工程主厂房基础大都坐落在承载力65t/m2的基岩上，A排、汽机间、除氧间柱基础采用单独扩展型基础，汽轮机、煤仓间采用筏板式基础跨越大的溶沟、岩脉。
4.设计持力在不同地基上
在三期工程中主厂房主体结构、汽机、锅炉等荷载要求高的基础设在基岩上，荷载较小的如汽机间平台、循环
