资源描述

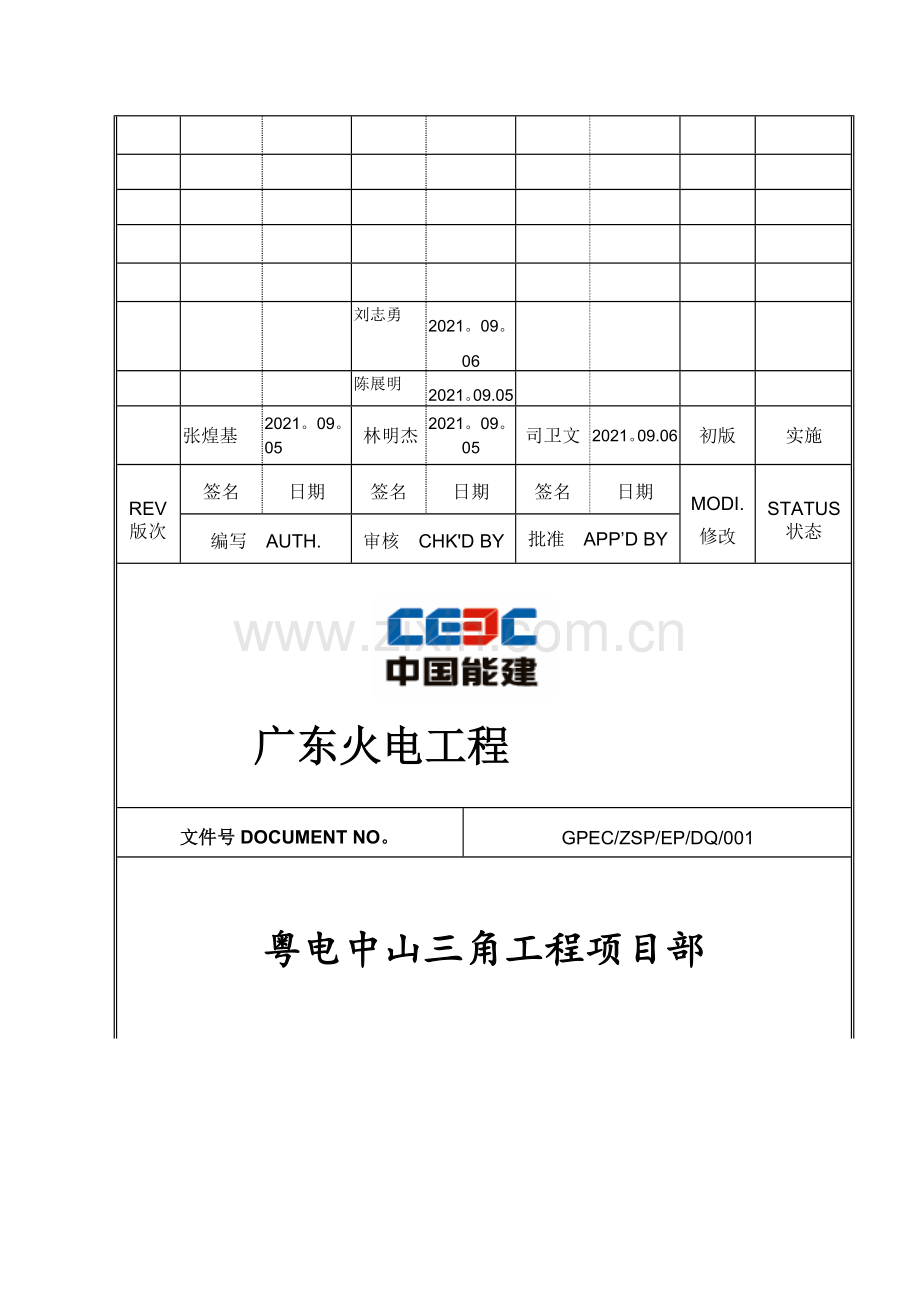

DQ11kV临时电源施工方案完整 (完整版资料,可直接使用可编辑,推荐下载) 刘志勇 2021。09。06 陈展明 2021。09.05 张煌基 2021。09。05 林明杰 2021。09。05 司卫文 2021。09.06 初版 实施 REV 版次 签名 日期 签名 日期 签名 日期 MODI. 修改 STATUS 状态 编写 AUTH. 审核 CHK'D BY 批准 APP’D BY 广东火电工程 文件号DOCUMENT NO。 GPEC/ZSP/EP/DQ/001 粤电中山三角工程项目部 施工方案 10kV临时电源施工方案 版权所有COPYRIGHT GPEC/ZSP 2021 Page 1 of 15 目 录 1。 概述 3 2。 工程范围 3 3. 依据的文件及标准 3 4。 作业准备和条件要求 3 5。 程序作业 4 6. 组织机构 8 7。 安全用电 8 8. 安全措施 11 9. 附录 15 本版文件于 2021 年 09月 06日开始实施. 批准人:司卫文 10kV临时电源施工方案 1. 概述 根据粤电中山三角天然气热电冷联产(3×400MW)工程总平面规划图,把厂区外的10kV配电装置移至厂区内,安置在化水处理站南面围墙边。电源从三角站10kV角东线零山支线#40塔引出.厂区内拟设置4台630kVA箱式变压器,E1施工变设置在化水处理站区域北面;E2箱式变压器设置在1号燃机主变东面;E3箱式变压器设置在集控楼西面扩建场地;E4箱式变压器设置在员工临时生活区;主电源从10kV配电装置分4路电源引出,均采用10kV—YJV22-3*70高压电缆连接。 2。工程范围 本方案适用于粤电中山三角天然气热电冷联产(3×400MW)工程10kV临时电源施工前期准备、施工过程中的安全、质量控制。施工范围包括:10kV配电装置迁移,10kV高压电缆迁移,4台630kVA箱式变压器安装、调试及电缆敷设。 3.依据的文件及标准 3.1 《电气规程规范及标准大全》《电力建设安全工作规程》(火力发电厂部分)DL5009.1—2021能源部发布;2021—03—01 实施 3.2 《工程施工现场供用电安全规范》GB50194-2005;国家技术监督局、建设部联合发布;2005 实施 3.3 《火力发电厂厂用电设计技术规定》(DL/T 153-2002). 3.4 《施工现场临时用电技术安全规范强制性条文》;JGJ46----2021,2021实施。 3.5 《火电工程用电系统受电质量监督检查典型大纲》GB2005。57,2005实施。 3.6 《电气设备交接试验》;GB50150-2006,2006实施。 4作业准备和条件要求 4.1 材料齐全并经过验收合格,需加工制作的部件准备齐全. 4.2 施工人员经过技术培训考核合格,并通过安全考核合格。 4.3 施工人员必须熟悉电工知识、有关技术资料和施工现场情况,严格执行施工方案各项要求。 4.4 主要机工具有电缆剪2把,液压千斤顶2台,5m钢管1条,其他电工工具5套及配套设施等。 4.5钻机1台;潜水泵2台;泥浆泵2台;导向仪1台;经纬仪1台。 4.6 施工计划:根据项目部计划进行,电源安装安装计划在2021年8月底开始施工工程. 4。7劳动力组织:根据现场情况,组织5~6人进行施工,以后将随着工程的进展,结合实际情况逐渐增加人员。 5. 作业程序 5.1户外分支箱基础的施工方法: 5。1.1施工工序:1放线定位——2基坑开挖——3垫层施工——4墙体砌筑—-5压顶圈梁模板施工——6圈梁浇筑—-7抹灰-—8现场清理 5。2施工方法: 5.2.1 同环网柜基础施工; 5。2。2 在垫层施工完成并达到一定强度后,用水将垫层表面的泥砂冲洗干净,略干后,用墨线在垫层上按图将墙体位置弹出,然后进行砌体砌筑作业,作业前应先用水湿润砖块,再行使用。 5。2。3 在墙体砌筑到图纸标高时,用砂浆将面层砖缝勾勒灌满,以防止圈梁施工时产生漏浆,进行圈梁的模板制作和安装工作,同时由钢筋工进行配筋,经检查后,即可进行圈梁浇筑工作,施工方法同环网柜墙体混凝土施工.此项作业完成后应对墙外侧的土方进行回填并进行夯实. 5.2。4 按图纸要求的配比,进行砂浆的搅拌,在清理干净后的坑壁上,进行抹灰,要注意抹灰的质量. 施工完成后,对施工现场进行清理,力争做到“工完、料尽、场地清”。并将浇筑时的流淌和残渣清理干净。 5.3 更换原有9T1柱上开关:柱上断路器   主要用于配电线路区间分段投切、控制、保护,能开断、关合短路电流.  5。3。1 油浸断路器。油浸断路器是早期的产品,因开断能力差、油易燃、渗漏、易酿成二次事故而趋于淘汰。 5。3.2真空断路器。真空断路器有箱式、柱式二种,额定电流常为400A、630A,就额定电流而言两者之间价格相差不大,额定开断短路电流有   12。5kA、16kA、20kA,机械寿命、额定电流开断10000次以上,额定开断短路电流开断次数30—50次,能频繁操作.按相对地绝缘质来分又可分为油浸绝缘、空气绝缘、SF6绝缘。 5.3。3 SF6断路器。SF6断路器额定电流为400A、630A,额定开断短路电流一般至12.5kA,目前有的厂家已有16kA产品,机械寿命、额定电流开断10000次以上,额定开断短路电流开断次数30-50次,适合于频繁操作。 5.4美式630KVA箱变安装方法: 5。4。1变位置应逼近负荷中心,根据小区负荷分布情况,计算出负荷矩,以此确定负荷中心,将箱变安装在负荷中心附近,这样,可缩短供电半径,可减少基建投资,减少电能损耗≤12%,提高电压质量运行维护方便,其低压(400V)供电半径≤500m; 5.4。2 箱变使用地点不允许有强烈震动和冲击,不允许有较大的电磁感应强度,对 于箱变地埋线路,应布置好各回路出线的敷设路径,并满足对地下设施的安全距离,且不影响供电区长远发展; 5.4。3使用地点不得有爆炸危险的物质,周围介质中不能含有腐蚀金属与破坏绝缘的气体及导电介质; 5。4。4箱体安装垂直倾斜角不应超过5°,户外风速不超过35m/s,空气相对湿度不得超过90%(25℃); 5。4。5箱变安装不需建设控制室和相应厂房,10kV设备无架构,占地面积小,现场只需按厂家提供的箱变基础尺寸,制做一基钢筋混凝土基础; 5。4。6吊装根据标准重量及有关安全规程选用适当的起重设备,起吊钢丝绳之夹角小于60°,起吊时应用绳索对角拉住箱变,以保证其平稳就位; 5。4.7箱式变压器出厂时已调试好,只需将箱变高压及低压电缆与箱变连接; 5。4。8箱体及主变周围应设置避雷针,并保证设备在其安全保护范围之内,在预制地基前应首先埋好接地网,其接地电阻应小于4Ω,箱体就位后,应将箱体接地端子与之接牢; 5。5高压电缆迁移、套管安装方法:根据图纸要求,首先应对到货电缆的规格、型号、数量进行校对,是否符合设计和实际要求。 Ø 根据施工图列出详细的电缆设施排列表,按表进行敷设,以免发生遗漏或重复敷设。电缆在敷设前仍应进行仔细检查,严禁使用绝缘破损、芯线锈蚀,有压痕、受潮的电缆,高压电缆应作绝缘检查,待一切检查无误后再进行敷设。 Ø 电缆敷设前应准备好敷设电缆的工具,如电缆架、滚筒,根据电缆的大小选择钢管或元钢、垫木等。放电缆时把钢管或元钢穿入电缆盘的两个孔内,一端用人或倒链抬起,把电缆放入电缆架上,用同样办法把另一端也放入电缆架内即可。注意:电缆盘应顺时针转动,即电缆始端应在电缆盘上端。电缆敷设前,应对电缆规格、型号等进行逐一核对,检查是否与图纸相符,并具有生产厂家及产品合格证书。电缆敷设中,电缆盘两侧应有协助推盘及负责刹盘滚动人员,为避免电缆受拖拉而损伤,可把电缆放在滚筒上,电缆在敷设中不得有扭绞、损伤等现象。 Ø 电缆敷设前应由指挥者做好施工交底工作,使放电缆人员都能了解电缆敷设的途径,始端及终端。施工人员布局要合理,并统一指挥,电缆敷设行进的领头人必须对施工现场(电缆走向、顺序、排列、规格、型号、编号等)十分清楚以防返工,在巷道必须有专人负责看管,以免被人及矿车损伤正在敷设中的电缆。电缆穿管前要清除管内杂物,电缆穿管时应在电缆端头套一个用铁丝纺织的网套,用钢丝拉动网套,防止电缆拉脱或受损伤。 Ø 电缆管敷设方式: Ø 钢管敷设:用于电缆桥、电缆沟不能到达的位置。一般每根保护钢管只穿一根电缆。保护管内径不小于电缆外径的1。5倍,如管子中间有接头时应放大到2倍。电缆保护管的弯曲半径一般取管径的10倍,6kv以上电缆则需15倍,保护的直角弯不应多于2个,管的弯曲部分不应有裂缝或显著凹瘪现象,不圆度不应大于管子外径的10%,管口应作成喇叭口状打光或者是带金属接头,电缆保护管沿钢梁敷设时,不能直接焊接的用L50*5角钢与钢梁焊接支架,电缆保护管再与角钢固定。电缆保护管用φ10圆钢或镀锌扁钢与接地网相连.电缆保护管焊接完成后,按要求刷防锈漆两遍.电缆所留余量力求适中,不要留得过短或过长。每敷设完一条电缆要立即电缆标志牌,并注明电缆起止点、长度、电缆规格和型号。敷设电缆时应注意安全,有专人指挥。 5。6高压电缆顶管方式: 首先对拟穿越地段进行踏勘,查明该地段建筑基础、地下障碍物及地下公用管线的种类、位置、埋深、走向以及管材、尺寸。再利用管线探测仪进一步确定地下各种管线的走向及深度。最后根据相关部门的管位交底进行复核。 5。6。2查明拟穿越地段的土层结构、分布特征和工程地质性质。 场地平整、确定钻机位置、入土点、出土点以及造斜段长度等。  通过勘测结果进行导向孔轨迹设计,定出最合适的轨迹.  所有施工机械设备登记、检查进入施工现场. 5.6。6接通水和电,准备好泥浆泵、清水泵。 5.6。7配制泥浆,根据土质配制相应浓度的泥浆。 5.7设备高压电气试验安全注意事项 Ø 在电气设备上工作,除少数是在设备运行中带电进行者外,一般要在设备停电状态下进行,:而且还要对停电的设备采取验电、挂地线等保证人身安全的技术措施。在停电的电气设备进行电气试验,特别是进行高压电气试验工作,除了切断设备一切可能来电的电源外,还要用试验电源给被试设备加压,使设备产生高电压,以达到试验的目的。 Ø 由于给被试设备加压前后要频繁拆接线;对有较大电容的设备或有静电感应的被试设备试后还要进行放电或接地;被试设备加压一般要高于运行电压的几倍,而且试验用助导线多是裸露的;试验工作因其他班组往往是同时作业或交义作业等特点,高压电气试验工作较一般的电气设备维修正作更具有危险性,因此,既要求试验人员认真执行《电业安全工作规程》发电厂和变电所电气部分有关保证人身安全的技术措施和组织措施还要执行电气试验工作的有关安全规定,防止试验中发生高压触电事故,保证试验人员和有关工作人员的安全。高压电气试验工作应遵守下列主要安全注意事项: 一、试验人员必须胜任工作,试验工作人员不得少于二人,并应有试验负责人,制定和执行安全措施。高压试验工作人员必须清楚试验目的、方法; (包括熟悉试验仪表的性能、使用方法等)和应采取的安全措施。工作前,负责人应对全体试验人员详细布置试验工作中的安全注意事项带电测试应根据现场情况制定安全措施,重要的特殊性试验、研究性试验和在运行系统进行试验,必须有试验方案,并经有关领导批准后方可进行。这样,使试验工作能在有组织、有领导、有安全措施,而且在层层有人把关情况下安全进行.不这样做,特别是安全措施得不到落实,就要发生事故。如:某供电所电气试验室技术觅做开关的介质损失角试验时,把正使用的试验接线同不用的导线混杂在一起,而且还边加压,边清理,以致,触及已加压到3千伏的导线头上,触电死亡。 Ø 二、弄清工作范围,把被试设备与其他设备明显隔开,并有人监护。  Ø 设备停电进行高压电气试验工作,应执行工作票制度,同运行人员履行工作许可手续,弄清停电工作范围,并按《电业安全工作规程》发电厂和变电所电气部分的规定,在试验现场装设遮栏或围栏,栏上向外悬挂“止步!高压危险"标示牌,有人监护。被试设备两端不在同一地点时,另一端也应有人看守。其目的就是为了不致搞错停电工作范围。但从发生的事故中,有的是不设置遮栏或围栏,不设监护人,也有的是围栏末起到作用。 6。组织机构 粤电中山三角天然气热电冷联产项目所有施工电源由电仪工区电源班负责检修、维护以及拆迁等工作,施工现场电源安装、拆除及维修。电仪工区、施工管理部、安全部负责监督施工电源方面的有关安全用电等方面的工作。电仪工区负责采购或调配施工电源所需要的一切材料以及工、机具等。 7。安全用电 7。1一般规定 Ø 施工用电的布置应按已批准的施工组织设计进行,并符合当地供电局的有关规定; Ø 施工用电设施安装之前应有完整的系统图、布置图,施工完毕后,应有完整的系统图、布置图等竣工资料,施工用电应明确管理机构并由专业班组负责运行和维护,严禁非电工拆、装施工用电设施; Ø 参加施工用电设施运行的人员应具备必要的电气理论知识及操作技术,训练掌握触电急救法和人工呼吸法,且从业人员应体验合格,无心脏病、精神病、癫痫病、聋哑、色盲和其它不适于从事电气工作的病症; Ø 施工用电设施投入使用前,应制订运行、维护、使用、检修、试验等管理制度. 7.2 施工用电设施 Ø 500kVA及以上的变压器应装设在不低于0.5m的高台上,并在其周围1m外设高度不低于1。7m的栅栏;在栅栏的明显部位应悬挂“止步、高压危险”的警告牌; Ø 变压器中性点及外壳接地的连接点的导电接触面应接触良好,连接牢固可靠,接地电阻不大于4欧姆; Ø 变压器可就近装设防雨型的配电室,室内高压部分对地距离应大于:10kV为125mm,6kV为100mm,3kV为75mm; Ø 现场直埋电缆的走向应按施工总平面布置图的规定,沿主道路、组合场、固定的构筑物等的边沿直线埋设,埋深不得小于0。7m;转变处应在地面设明显标志;通过道路时应采用保护套管,管径不得小于电缆外径的1.5倍,且不得小于100mm;电缆沿建筑物或者沿墙架空敷设时,其高度不得低于2.5m,接头处应有防水和防止触电的措施; Ø 在施工现场专用的中性点直接地的电力线路中必须采用TN-S接零系统,施工电缆应采用五芯电缆,保护零线的统一标志为黄/绿双色线,在任何情况下不准使用黄/绿色做负荷线; Ø 配电系统应设置室外总配电箱和分配电箱,施工现场实行三级配电二级保护系统(一、二级配电箱为总电源箱,三级配电箱、四级电源箱为分配电箱,出线开关装设漏电保护); Ø 总配电箱应装设总隔离开关及分路隔离开关或总熔断器和分路熔断器或总自动开关和分路自动开关.总开关的额定值、动作整定值应与分路开关的额定值、动作整定值相适应; Ø 分配电箱应装设总隔离开关及分路隔离开关及总熔断器和分路熔断器(或总自动开关和分路自动开关)、以及漏电保护器,若漏电保护器同时具备过负荷和短路保护功能,则可不设分路熔断器或分路自动开关。总开关的额定值、动作整定值应与分路开关的额定值、动作整定值相适应; Ø 每台用电设备应有各自专用的开关箱,必须实行“一机一闸”制。严禁用一个开关直接控制二台及二台以上用电设备; Ø 两级漏电保护器的额定动作电流和额定动作时间应作合理配合,使之具有分级分段保护功能。末级开关箱的漏电开关的额定动作电流应小于30mA,额定动作时间应小于0。1s; Ø 配电箱、开关箱内的电气设备应固定牢固,工作零线应通过接线端子板连接,并与保护零线分设。 7.3施工用电及照明 Ø 电气设备不得超铭牌使用,闸刀型电源开关严禁带负荷拉闸; Ø 多路电源开关柜或配电箱应采用密封式,开关及熔断器必须上口接电源、下口接负荷,严禁倒接; Ø 严禁用单相三孔插座代替三相插座; Ø 熔丝熔断后,必须查明原因,排除故障后方可更换; Ø 连接电动机械、电动工具的电气回路应设开关或插座;并应有保护装置,移动式电动机械应使用软橡胶电缆,严禁一个开关接两台及以上的电动设备; Ø 现场110V以上的临时照明线路应相对固定,并经常检查、维修、照明灯具悬挂高度不应低于2.5m,并不得任意挪动,低于2.5m时应设保护罩; Ø 照明开关应控制火线,使用螺丝口灯头时零线应接在螺丝口上; Ø 锅炉燃烧室内的工作照明应使用隔离变压器,装设110V或220V的临时性固定灯具时,必须装设漏电电流动作保护开关.安全措施应经批准;灯具必须有保护罩,电源线必须用软橡胶电缆,装设高度应为施工人员不能触及到的地方; Ø 电动机械及照明设备拆除后,不得留有可能带电的部分; Ø 主配电柜,开关板应尽量采用漏电保护开关,配电柜采用熔断器作为过负荷保护时,箱体应作可靠的接地,同时严禁使用超过额定负荷的熔丝。 7.4 接地与接零 Ø 采用TN—S接零保护系统时,电气设备的金属外壳必须与专用的保护零线(简称保护零线,即PE线)连接.保护零线应由工作接地线、配电室的零线或第一级漏电保护器的电源侧的零线引出; Ø 接零保护应符合下列规定: 1) 架空线零线的终端,总配电箱和分配电箱的保护零碎线应做重复接地; 2) 吊车轨道接零后,再重复接地; 3) 接至电气设备上的工作零线与保护零线必须分开,保护零线不得接任何开关或熔断器; 4) 工作零线与保护零线的干线允许合用,但其截面不得小于相线截面的二分之一; 5) 接引至移动式和手提式电动机械的零线必须用软铜绞线,其截面不得小于相线截面的三分之一,且不得小于1.5mm2; Ø 同一系统中的电气设备严禁一部分接地,一部分接零; Ø 采用接零保护的单相220V电气设备,应设单独的保护零线,不得利用自身的工作零线兼作接零保护; Ø 起重机械行驶的轨道应设接地装置。轨道较长时,每隔20米补设一组接地装置,接地电阻不得大于4欧姆。严禁利用易燃易爆气体或液体管道作为接地装置的自然接地体; Ø 施工现场及车间的氧气、乙炔管道应予以接地。 7.5 防雷、防爆、防火要求 Ø 防雷要求 1) 现场使用的门吊路轨必须可靠接地,接地电阻小于4Ω; 2) 现场使用的筒吊、塔吊必须设立单独的接地网保证接地电阻小于4Ω,当大于4Ω时可以与就近的永久地网连接; 3) 办公楼、班房、宿舍楼必须可靠接地,办公楼、宿舍区顶上设立避雷带利用主柱内Φ16的圆钢与基础钢筋连接形成独立地网.班房区板房是钢结构、每一板房四个角与班房区域的独立地网连接。以上地方的接地电阻必须小于10Ω; 4) 现场的永久构筑物在基础出零米后马上与主接地网连接; 5) 现场的乙炔、氧气站必须设立独立的避雷针及接地网,接地电阻小于4Ω。 Ø 防爆要求 1) 现场乙炔、氧气站使用的电气设备必须是防爆型,如防爆等、防爆开关。所有敷设的电缆线都必须穿电缆线管,电缆线管接口处必须接地可靠; 2) 油漆库必须使用是防爆型电气设备,如防爆灯、防爆开关。所有敷设的电缆线都必须穿电缆线管,电缆线管接口处必须接地可靠。 Ø 防火要求 1) 现场使用配电盘柜必须做好防火措施,电缆进口处用防火泥或防火包进行封堵; 2) 二级、三级盘柜旁边配置一到两瓶干粉灭火器; 3) 电缆盘柜必须可靠接地,采用漏电保护装置或开关,防止漏电发生火灾事故. 8.安全措施 8。1配电线路安全要求 Ø 用电班组或分包队伍的电动工机具、配电箱、电源盘需完好,符合电气设施使用安全技术要求,经电控工区验收合格后,方能使用; Ø 各种配电线路敷设必须符合安全要求,电线不得泡在水里.电源线路不得直接敷设于施工现场的钢筋、钢管及其它金属物上。水上作业的配电线路要确保绝缘良好; Ø 对于必须横穿人行道或车辆通道的临时电源线路须埋入地下,并用镀锌钢管保护; Ø 保险丝必须与负荷相符,不得任意用其他金属丝代替保险丝; Ø 潮湿和易触及带电体场所的照明电压不准超过24V; Ø 电焊机二次侧引出线宜采用橡皮绝缘铜芯软电缆,且联结必须牢固,其长度不宜大于30m; Ø 电源线路上不许堆放任何器材或杂物。当电源线路妨碍施工生产时,必须事先通知电控工区(所辖范围内的为本施工方专业人员)进行处理后,方可施工生产。 8.2 电缆 Ø 施工生产现场危险区域或要害部位的电源线一律采用橡皮电缆或铠装电缆; Ø 电缆的绝缘电阻符合如下要求:10kV高压电缆绝缘电阻不小于3MΩ,380V及以下低压电缆绝缘电阻不小于0。5MΩ Ø 高压电缆及装于380V空气开关电缆必须有明显色标; Ø 电缆必须挂上用电单位的标识。 8.3 电气装置及设施的安全要求 Ø 任何施工生产用电设备必须实行三级漏电开关保护,各级漏电开关的额定电流、额定动作电流、额定动作时间必须符合有关规定要求,并配专人负责管理; Ø 各种开关、控制、保护等电器必须安装在有门锁的配电箱内,并有防雨措施; Ø 施工现场配电箱安装高度不小于1。3m,移动式开关箱的高度不小于0。6m(箱底至地面、楼面或脚手架走道板),控制、保护固定安装设备的配电箱、开关箱与设备的水平距离不得大于3m。配电箱(开关箱)安装必须牢固,严禁放在地(楼)面及脚手架走道板上; Ø 配电箱内的开关、控制、保护等电器必须完好无损,可动部分灵活,箱内电器接线整齐,无外露导电部分,进出线必须从箱底或侧面进出,电缆线路进出位置应加塑料护套保护; Ø 在潮湿和易触及带电体场所的照明电源不得大于24V,在特别潮湿的场所,导电良好的地面工作的电源电压不得大于12V; Ø 使用行灯的电源电压不超过36V,灯体与手柄应坚固,灯头无开关,灯泡外部有保护网; Ø 产生振动的机械设备的PE线的重复接地不少于两处; Ø 现场的物料提升机及外排架均应做防雷接地装置,接地电阻值≤4Ω。 8.4 移动和手持式电动工具 Ø 通电前应做好手持电动工具及其金属外壳的保护接地; Ø 应加装单独的电源开关和保护,严禁一个开关接2台及2台以上电动设备; Ø 电源线必须采用铜芯多股橡胶护套软电缆或聚氯乙烯护套软电缆。电缆应避开热源,严禁破损,不得有接头,不应拖拉在地上,若拖拉在地上,则必须采取防止重物压坏电缆等措施; Ø 手持电动工具的起动按扭(开关)必须是合格、匹配,并且是安装在手把上的点动单极按扭,严禁用其它开关代用。 8.5 保护接地 Ø 电气设备正常情况下不带电的金属部分必须接地良好; Ø 各种电气设备的金属支架及金属围栏必须接地良好; Ø 金属配电箱及金属开关盒必须接地或接零位; Ø 各种电动机具的金属外壳必须有良好的接地或接零位. 8.6 其它电气设备 Ø 所有电气设备的安装、调整、试验,必须符合规程要求或符合厂家的规定; Ø 电气设备必须按规程做安装前的电气试验及运行中的预防性试验。 8.7 现场照明 Ø 照明灯具的金属外壳必须保护接零,单相回路的照明开关箱内必须装设漏电保护器; Ø 室外灯具距地面不得低于3m,室内灯具不得低于2.4m; Ø 钠灯、金属卤化物灯具的安装高度宜在5m以上,灯线不得靠近灯具表面; Ø 灯具内的接线必须牢固,灯具外的接线必须做可靠的绝缘包扎。 8.8 触电急救措施 8.8.1 原则:事故应急救援工作实行“预防为主、自救为主、统一指挥、单位自(互)救与社会救援相结合的原则” 8.8.2 成立应急救援小组:小组应加强对本单位各施工现场临时用电的监控,特别是重要部位 (配电系统、配电室、高压配电线路、特殊部位的用电)要定期检查,及时发现问题,尽早控制。根据触电事故分析采取有效措施,制定切实可行的触电事 故应急救援预案,在紧急情况发生时,做出相应的事故应急反应,启动相应的事故应急预案,保证各种应急反应资源处于良好的备战状态;指导应急反应行动按计划有序地进行,防止因应急反应组织不力或现场救援工作的无序和混乱而延误事故的应急救援;有效地避免或降低人员伤亡和财产损失;帮助实现应 急反应行动的快速、有序、高效;充分体现应急救援的“应急精神" 。 8.8.3 一旦发生触电事故后,当值领导在组织现场紧急抢险的同时, 立即向项目部领导汇报事故情况,说明触电事故大小,发生地点,是否需要外界援助等等。遇有特殊情况(如重大事故)也可直接向公司应急指挥部办公室汇报事故情况。 8.8.4 发生触电事故后,立即启动触电事故处置方案。实施应急与响应方案时要保护事故现场,及时拍摄事故现场和应急实施过程,为事故调查提供资料 8.8.5 应急救援措施:若发现有人触电应立即切断电源,或用不导电物体,如干燥的木棍、竹棒或干布等物使伤员尽快脱离电源。急救者切勿直接接触触电伤员,防止自身触电。当伤员脱离电源后,应立即检查伤员全身情况,特别是呼吸和心跳,发现呼吸、心跳停止时,应立即就地抢救并报告上级.现场抢救中,不要随意移动伤员,若确需移动时,抢救中断时间不应超过30秒。移动伤员或将其送医院,除应使伤员平躺在担架上并在背部垫以平硬阔木板外,应继续抢救,心跳呼吸停止者要继续进行人工呼吸和胸外心脏按压,在医院医务人员未接替前救治不能中止。 8.8.6 应急结束后,项目部负责编写应急总结,主要包含以下内容: Ø 触电事故的情况,包括事故发生时间、地点、波及范围、损失、人员伤亡情况、事件发生初步原因; Ø 触电事故的应急处置过程; Ø 触电事故的应急过程中动用的应急资源; Ø 处置过程中遇到的问题、取得的经验和需汲取的教训; Ø 对预案的修改建议等。 Ø 项目部负责对现场的应急总结、值班记录等资料进行汇总、归档,并起草材料上报行业归口主管部门. Ø 应急事件调查,按照事故调查组的要求,现场应急指挥办公室和相关单位、部门应如实提供相关材料。 Ø 保险理赔,按照保险理赔机构的要求 9. 附录 9.1 施工用电总平面布置图 保安电源高压电缆敷设施工方案 1 编制依据 1.1《电力建设安全作业规程》(第一部分:火力发电厂)DL5009。1—2002 1.2《电气装置安装工程质量检验及评定规程》DL/T 5161~5161。17-2002 1。3《电力建设安全健康与环境管理工作规定》(2003) 1。4《电力建设标准强制性条文》电力工程部分(2006) 1。5《电气装置安装工程电缆线路施工及验收规范》(GB50168-2006) 2 工程概述 因保安变高压电缆沿用原建设期施工电源电缆,中间接头多使用时间长,电缆绝缘阻值在逐年降低,原高压电缆已对电厂的保安电源系统的安全运行构成了安全隐患,为此对原高压电缆进行整根更换。 本次更换电缆总长度为500米,起点为厂外10kV终端杆,终点为厂内保安变高压开关室。计划电缆敷设时间2天,电缆沟道开挖及回填施工时间5天。电缆敷设通道开挖岩土约为370米,开挖砼路面20米,电缆沟内敷设120米. 3 施工前准备及措施 3.1 施工方案已报审批并通过,施工单位已办理了开工审批手续; 3.2 电缆敷设沟道开挖路线经相关部门和专业确认,无二次开挖和管道穿过; 3.3 办理作业票; 3.4 对新电缆的绝缘、直阻进行测量,且测量结果符合规范要求; 3.5 电缆外观应无严重划伤、不能有绞拧、铠装压扁、护层断裂等现象绝缘应良好,当对电缆的密封有怀疑时,应进行潮湿判断;直埋电缆应经试验合格 3.6 联系好电缆盘水平移动和垂直起吊车辆绳索及电缆盘敷设支撑工具; 3.7 准备10kV高压电缆头4套(备用2套),铝接线鼻子8个,25mm2接地线6米,加热器具一套,高压绝缘加长管8米,电缆标识桩80个; 3.8 在电缆接入前办理宁煤变电站停电申请,和厂内保安电源停电申请并得到批准; 3.9 准备电缆敷设人员30人、低压电工4人、电缆工3人、二次接线工2人、电气实验人员2人; 3.10 对所有参加人员进行安全和技术交底。 4 施工内容及要求 4.1 电缆沟施工。 4.1.1 在开挖的路径上散上白灰,以保证不偏离预定的路线。 4.1.2 砼路面开挖采用切割机切割出400mm宽的槽沟,确保路面裁切整齐。 4.1.3 岩土开挖的尺寸符合附图一的要求尺寸,不能随意开挖。 4.1.4 厂内电缆沟道每隔5米掀开一块盖板,掀开盖板的上层和周围的垫土层要清理干净,不能流入到电缆沟内.另外遇有电缆防火墙处的电缆盖板也要掀开,并对防火墙进行拆除,电缆敷设结束后要立即恢复。 4.1.5 在厂外10kV终端杆处和厂内保安变处要开挖出电缆预留沟道。 4.1.6 开挖的电缆沟底部铺垫100mm厚的细沙,电缆上部要覆盖红砖或青砖. 4.1.7 电缆回填后要每隔30米竖立电缆标识桩。 4.1.8 电缆盖板扣盖以后,要对盖板缝隙进行封堵,以防雨水或绿化水流入电缆沟内. 4.2 电缆敷设 4.2.1 电缆盘架设在循环水加药间北侧的路面上,架设时注意电缆的引出要在电缆盘的上方侧,电缆盘的外缘旋转部位距地面不能超过100mm的高度。 4.2.2 电缆盘处安排4人负责转动电缆盘和及时锁盘. 4.2.3 敷设电缆时每隔5米安排一人,依电缆敷设顺序挨个加入。 4.2.4 电缆敷设应由专人指挥统一行动,并明确联系信号,不得在无指挥信号时随意牵引,不应使电缆在支架上及地面磨擦拖拉(如图4),拐弯外的施工人员应站在电缆外侧以免挤伤,电缆在敷设过程中和敷设后均要保证满足电缆最小弯曲半径的需要,以免损伤电缆. 4.2.5 敷设分为两段进行,先敷设循环水加药间至厂外10kV终端杆,后敷设循环水加药间至保安变段。 4.2.6 在直埋沟内敷设电缆要采用蛇形布置,防止地基下沉使电缆受外力而拉伤电缆。 4.2.7 厂外段敷设到位后预留两个电缆头的长度即4米的预留量. 4.2.8 厂外段敷设结束后,精确测量出已敷设电缆到保安变的电缆长度,从电缆盘上引出测量到的长度电缆,铺设到就地地面上,注意牵引的电缆在地面排列时要排列整齐,电缆的弯曲半径不能小于1。5米。 4.2.9 切断电缆多余部分,并对电缆头进行防水包裹,以备以后使用。 4.2.10 敷设循环水加药间到保安变这一段电缆时采用绳索牵引的方法敷设,在敷设时要注意电缆不能在电缆支架或电缆沟内原有电缆上刮擦和拖拉,以防损坏电缆和对原有电缆造成破坏。 4.3 电缆头制作及安装 4.3.1 将接头处电缆留够备用长度后排列整齐并绑扎固定,根据设备接线端位置确定电缆芯线的排线方式及路径,量取电缆头的长度,将多余部分切除。 4.3.2 切除护层:确定电缆头安装位置后,切剥外护套,钢铠电缆则需保留从外护层断口量取30mm铠装,用铁丝绑扎后,其余部分铠装剥去,然后去掉填充物、内护套等。 4.3.3 装设接地线:采用镀锡铜编织线做接地,量取合适的长度,将其端部搭接在预留的钢铠上,用细铜丝或钢卡紧密缠绕固定. 4.3.4 缠绕绝缘胶带:缠绕宽度以40mm为宜,从外护套断面处开始沿钢铠向端头处进行层叠密实缠绕,并覆盖钢铠断口10mm为宜,缠绕厚度与外护套平齐为宜,要求缠绕后表面平整,密实、美观,断面整齐密实。 4.3.5 热缩管安装:量取与电缆外径相匹配的热缩管60mm套入,断口与缠绕层断面平齐并搭接外护套20mm,进行加热收缩,收缩后应紧密包裹缠绕层、接地线及外护套,表面平整,端面密实整齐,加热宜采用热风枪或汽油喷灯。 4.3.6 压接接线端子(线鼻):电缆芯线绝缘层的切剥长度为,超出电缆线鼻深度5mm为宜。铜质线鼻应做搪锡处理,铝导线接入铜质设备接线端子时应采用铜铝过度线鼻并搪锡,或加装铜铝过渡板。清除干净芯线表面及线鼻内外的氧化层及油污等,将芯线完全插入接线鼻子内,用压线钳压紧接线鼻子,压接(点)面应不少于两处。压接完后,采用绝缘胶带将线鼻根部及裸露的线芯密实包绕,最后分别在线鼻压接管部缠绕或热缩相色标示,热缩型相色管长度以能覆盖线鼻压接管及裸露的线芯为宜.将接线鼻接入盘柜相应的端子上,选用合适的螺栓紧固,将接地线压接设备线鼻后,接入接地母排或接地扁钢上。 5 安全风险分析及预防措施 5.1 电缆敷设安全风险及预防措施 5.2 施工人员进入现场时,必须穿戴合格的劳动保护服装并正确佩戴安全帽,严禁穿拖鞋、凉鞋 、高跟鞋 或带钉的鞋,以及短袖上衣或短裤进入施工现场,严禁酒后进入施工现场,严禁在施工现场吸烟,并注意防火。 5.3 严格执行“两票三制"制度,带电区域施工,须办理工作票并采取安全防护措施后方可施工;易燃易爆等危险场所,进行动火施工,则须办理动火作业票并应采取防火措施。 5.4高处作业时,必须正确使用合格安全带,并将其悬挂在腰部上方牢固处,安全带必须经检验合格,并在其有效期内使用,必要时应使用防坠器,脚手架应搭设规范,并经验收挂牌后使用,脚手架上荷载应不大于270Kg/m2,当在高空动用电火焊时,要注意下放不能有易燃易爆物品,否则要采取防护措施。遇有大风、大雾、雷雨等恶劣天气时,室外不能进行高空作业。 5.5 使用机械时,应确认机械的各种性能良好、防护设施完好、电源接线合格、接地良好后方可使用,使用人员应注意密切配合。 5。6现场的临时施工电源设备、用电设备、电源接线等应符合安全用标准。 5.7电缆盘装卸运输中,由专业起重工指挥,装卸、运输电缆盘时应有防止电缆盘在车上滚动的措施,电缆盘严禁从车上直接推下,禁止人货同车,运输时必须严格控制车速。电缆盘在滚动时前后应有专人的指挥,前后用力一致,相互照应,以防挤伤人或碰坏设备。 5。8电缆盘架设应牢固平稳,电缆敷设时电缆盘应放在两支撑架中间位置,防止电缆支撑架倾倒伤人,敷设人员不能站在正前方,转动电缆盘时,应防止伤人. 5.9电缆敷设过程中,施工人员应站在电缆拐弯处的外侧,以防意外挤伤。 5.10电缆进行绝艳测试后,线芯对地要及时进行放电,以免触电伤人。在带电盘柜内接线时,电缆接入前,应首先进行验电确认无电后方可接入。 5.11开剥电缆时,剥切刀用力方向不能对着自己或他人,防止划伤,使用喷灯不能使其压力过大,火焰不能对着自己或他人. 疏散指示及eps消防应急电源系统施工方案   1 概述   应急照明是为正常照明因事故中断时而设置的照明。应急照明直接关系到室内的人身安全和重要设备的安全运行。应急照明按功能分为:备用照明、安全照明和疏散照明。 备用照明是指在正常照明中断时为保证继续工作而设置的照明;安全照明是指在正常照明中断时为确保处于潜在危险中的人员的安全而设置的照明;疏散照明是为了使人员在紧急情况下能安全撤离而设置的。 应急照明又分为火灾应急照明和非火灾应急照明。如《建筑设计防火规范》(GBJ16-87)中的应急照明称之为火灾事故照明和疏散指示;《高层民用建筑防火设计规范》(GB50045—95)和《火灾自动报警系统设计规范》   (GB50116—98)中的应急照明称为火灾应急照明和疏散指示.设计和施工中对不同功能的应急照明有不同的要求。 (1)应急照明的安装部位: 疏散照明、疏散指示安装在人群安全疏散线路上,即走道、楼梯间及拐角处; 备用照明安装在消防控制室、变配电室、消防用电设备机房、通信机房等重要设备用房以及人员密集的场所; 安全照明多安装在大型商场、银行营业所、医院手术室、急救室及危险的工作场所。  (2)应急照明的照度水平:
