空调的基本结构组成、工作原理PPT学习课件.ppt

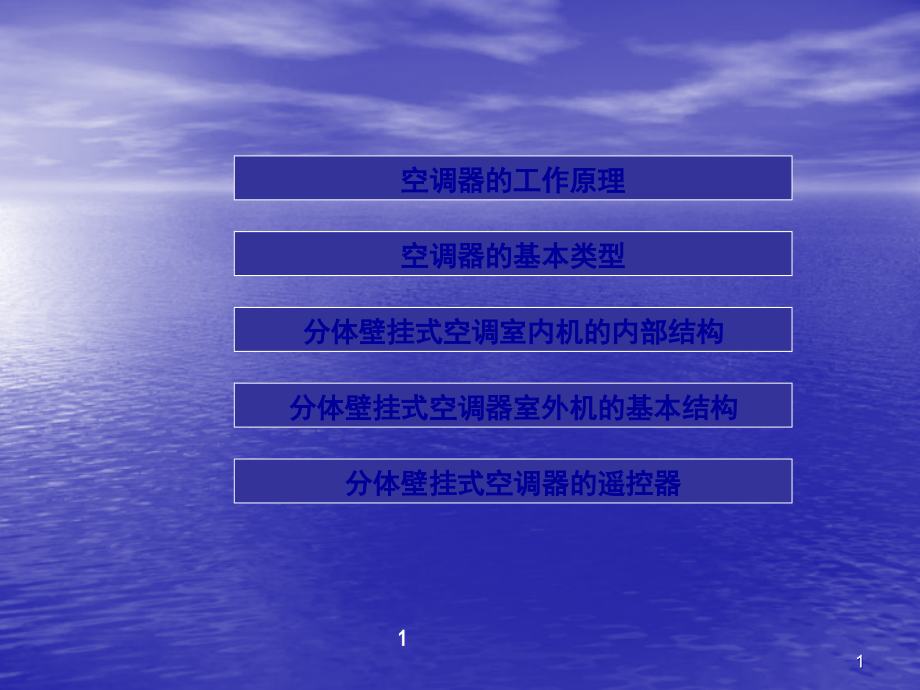

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,空调器的基本类型,空调器的工作原理,分体壁挂式空调器室外机的基本结构,分体壁挂式空调室内机的内部结构,分体壁挂式空调器的遥控器,1,1,空调器的工作原理,2,2,冷暖空调的制冷原理,空调器室内机组,空调器室外机组,蒸发器,四通阀,毛细管,单向阀,冷凝器,压缩机,制冷工作,时,，压缩机将制冷剂压缩成过热蒸气,蒸气从压缩机排气口排出，然后进入电磁四通换向阀,制冷剂蒸气经电磁四通换向阀换向后进入冷凝器,制冷剂蒸气在冷凝器中由风扇进行冷却，风扇吹出热风,贯流风扇,干燥过滤器,冷凝后的制冷剂液体经单向阀、干燥过滤器、毛细管进入蒸发器,液体制冷剂在蒸发器中吸热蒸发为气体，使周围空气温度降低,轴流风扇将冷凝器周围的冷风吹出，送到室内,制冷剂气体经四通阀回到压缩机中，如此往复维持制冷循环,轴流风扇,注：单向阀具有单,向导通、反向,截止的作用,3,3,冷暖空调的制热原理,制热工作,时,，压缩机将制冷剂压缩成过热蒸气,过热蒸气经过四通阀的换向作用直接进入室内，原蒸发器变为冷凝器,蒸气在冷凝器中放热冷凝，由风扇将冷凝器周围的热气吹向室内,冷凝后的制冷剂经单向阀、干燥过滤器、毛细管到达室外蒸发器,液体制冷剂在蒸发器中吸热蒸发，其周围的冷空气由风扇吹出,蒸发后的气体经四通阀返回到压缩机中，如此往复维持制热循环,4,4,经压缩机压缩后的制冷剂气体导入冷凝器的流向图,制冷工作时，低压低温的制冷剂气体被压缩机压缩成,高压高温的过热蒸气，蒸气经四通阀后进入冷凝器中,5,5,经毛细管降压的制冷剂流向图,干燥过滤器,毛细管,单向阀,液体截止阀,气体截止阀,6,6,经毛细管降压的制冷剂流向图,制冷剂气体在冷凝器中冷凝后，经单向阀、毛细管、干燥过滤器，由液体截止阀送入室内机组蒸发器中,液体制冷剂进入室内蒸发器,7,干燥过滤器,毛细管,单向阀,液体截止阀,气体截止阀,7,制冷剂返回室外机的流向图,电磁四通换向阀,制冷剂液体,在室内机蒸发器中蒸发后，由气体截止阀返回到室外机组的压缩机中，再次进行压缩，以维持制冷循环,8,8,空调器的基本类型,9,9,窗式空调器的外形,10,10,壁挂式空调器的外形,11,11,柜式空调器的外形,12,12,吊顶式空调器的外形,13,13,分体壁挂式空调器室内机的内部结构,14,14,典型分体壁挂式空调器室内机的机壳结构示意图,指示屏,吸气栅,吸气窗,垂直风向叶片,水平风向叶片,底侧配管孔,左侧配管孔,15,15,实际空调器室内机的外形图,吸气窗,吸气栅,显示屏,导风板,16,16,不同空调器的吸气窗和吸气栅,17,17,空调器室内机的内部结构,吸气栅,吸气窗,空气过滤网,清洁滤尘网,蒸发器,18,18,空调器室内机出风口的结构示意图,导风口,19,19,垂直导风板的驱动电机,垂直风向叶片,水平风向叶片,驱动电机,20,20,垂直风向叶片（垂直导风板）的摆动方式,21,工作时，垂直导风板会在电机的驱动下垂直摆动，实现垂直方向上的调节,21,水平风向叶片（水平导风板）的摆动方式,空调器室内机组水平风向叶片左右对称调整方式,相对较多的水平风向叶片向左偏移,相对较多的水平风向叶片向右偏移,22,22,电源电路和系统控制电路,变压器插口,接线盒插口,风扇电机驱动插口,步进电机插口,风扇电机速度检测传感器插口,蒸发器传感器插口,室温传感器插口,控制信号插口,系统控制集成电路,23,23,系统控制电路板上的微控开关（应急运转开关）,24,24,遥控信号接收电路和指示灯电路,25,25,室温传感器及其安装位置,连接插头,感温头,26,26,管温传感器及其安装位置,连接插头,感温头,27,27,空调器室内机的管路,气管,液管,排水管,28,28,分体壁挂式空调器室外机的基本结构,29,29,室外机的接线盒,30,30,室外机的管路连接端口,液体截止阀,气体截止阀,低压管连接端口,高压管连接端口,31,31,分体式空调器室外机组的内部结构,冷凝器,轴流风扇,压缩机启动电容器,电磁四通换向阀,压缩机,干燥过滤器,接线盒,32,32,空调器室外机组中的启动电容器,轴流风扇电机的启动电容器,压缩机的启动电容器,33,33,空调器室外机组中的电磁四通换向阀,四通换向阀,电磁铁,34,34,分体壁挂式空调器的遥控器,35,35,空调器所使用的遥控器,按钮区,液晶显示屏,信号波,红外线信号发射窗,电路板,电池仓,36,36,遥控器按键说明,液晶显示屏,温度调节键,定时设定键,风速设定键,功能设定键,风向调节键,开关键,37,37,遥控器的复位键,复位键,自检状态：,出场设置：,按下遥控器的复位键即可从其液晶显示屏上看到遥控器进行自检，然后恢复至出场设置状态,38,38,本 章 结 束,谢 谢 使 用,39,39,
