明框玻璃幕墙施工方案概要
(可以直接使用，可编辑 优秀版资料，欢迎下载）

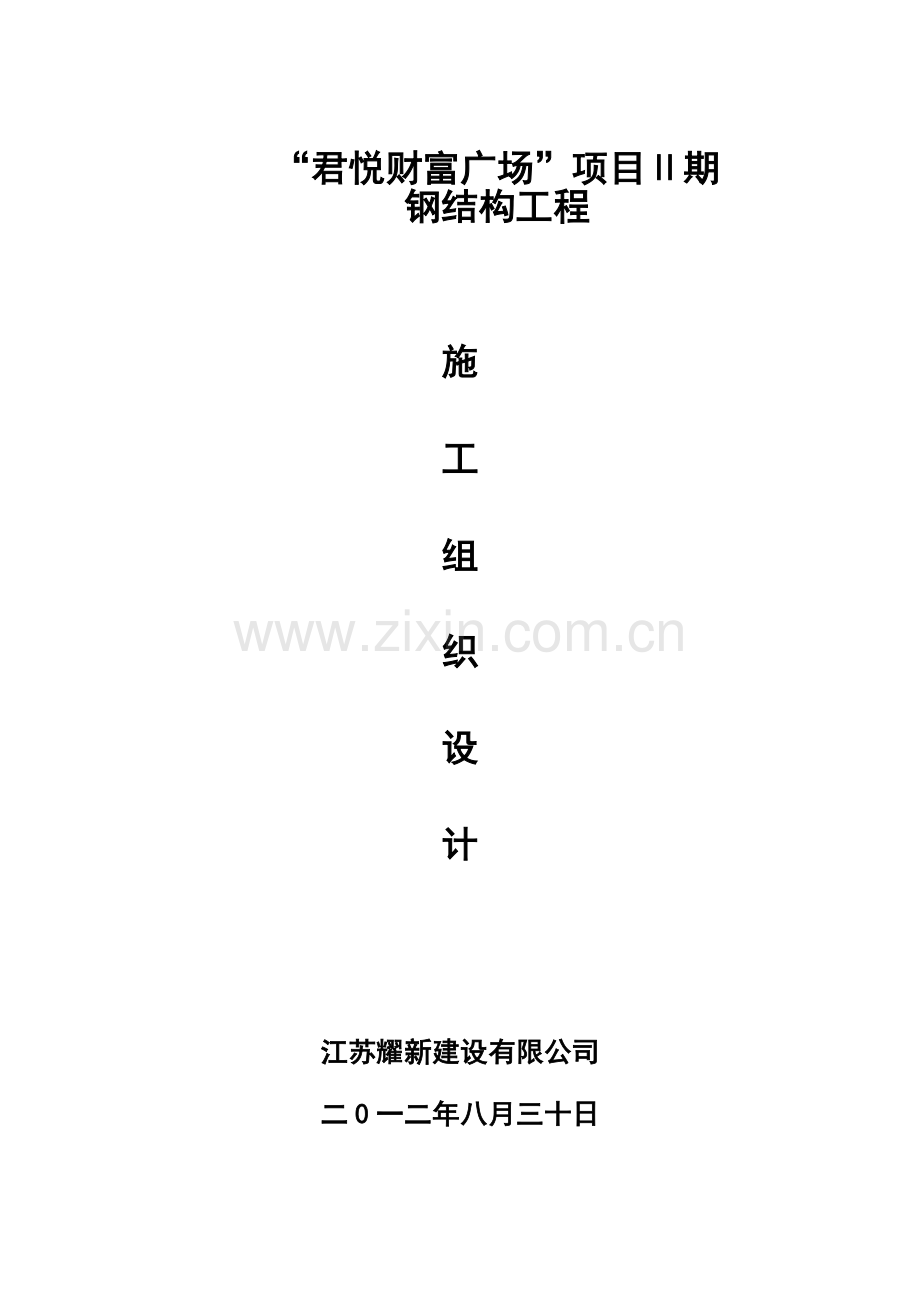

“君悦财富广场”项目Ⅱ期
钢结构工程

施

工

组

织

设

计

江苏耀新建设有限公司
二0一二年八月三十日

目录

一、工程概况
二、产品的详细介绍、产品样本、说明文件
三、施工方案、工程施工进度计划
四、质量及安全保证措施
五、工期保证措施
六、售后服务表

夹胶玻璃雨篷及钢架结构施工组织设计

一、工程概况
工程名称：“君悦财富广场”项目Ⅱ期钢结构工程
建设地点：连云港市新浦区巨龙南路
建设单位:连云港华振投资有限公司
二、产品的详细介绍、产品样本、说明文件
1、材料及主要机具：
夹胶玻璃雨篷及钢架所选用的材料应符合国家现行产品标准的规定,同时应有出厂合格证及必要的检验报告。
（1）钢材:钢材应选用符合国家现行标准的.钢材的品种、级别、规格、颜色、断面形状、厚度等，必须符合设计要求，并应符合现行国家有关标准。进入现场要进行外观检查;要平直规方,表面无污染、麻面、凹坑、划痕、翘曲等缺陷,并分规格、型号分别码放在室内木方垫上。
（2)玻璃：采用8+1。14PVB+8双钢化夹胶玻璃，外观质量和光学性能应符合现行的国家标准。
玻璃材料应采用不燃烧性材料或难燃烧性材料，要提供出厂质量合格证明及必要的试验数据；玻璃进场后要开箱抽样检查外观质量，玻璃颜色一致，表面平整，无污染、翘曲，镀膜层均匀,不得有划痕和脱膜。整箱进场要有专用钢制靠架，如拆箱后存放要立式放在室内水方钉制的靠架上。
（3）橡胶条、橡胶垫:应有耐老化阻燃性能试验出厂证明，应有成分分析报告和保质年限证书。尺寸符合设计要求，无断裂现象。
（4）预埋件：横向钢架与结构主体之间，通过预埋件进行连接,预埋件在混凝土梁、柱、墙面上的埋件固定时，应符合设计要求.
(5)螺栓、螺帽、钢钉等紧固件用不锈钢或镀锌件，规格尺寸符合设计要求，并有出厂证明。
（6）密封胶：接缝密封胶是保证幕墙具有防水性能、气密性能和抗震性能的关键.其材料必须有很好的防渗透、抗老化、抗腐蚀性能，并具有能适应结构变形和温度胀缩的弹性，因此应有出厂证明和防水试验记录.硅酮结构密封胶、硅酮耐候密封胶必须有与所接触材料的相容性试验报告。
(7）主要机具：垂直运输的外用电梯、电焊机、焊钉抢、电动改锥、手枪钻、梅花板手、活动扳手、经纬仪（或激光经纬仪）、水准仪、钢卷尺、铁水平、钢板尺、钢角尺。
2、作业条件：
(1）钢筋混凝土主体结构已完工,并办完质量验收手续。
（2）在主体结构施工阶段，施工单位根据设计、制作单位提供的预埋件平面布置图、埋件大样图，进行加工制作及预埋，埋件应牢固、位置准确。预先将埋件剔出，弹线后，如标高和位置超出尤许偏差值时，应及时办理设计洽商进行处理。
（3）预先进行测量放线:
1）根据主体结构各层往上已弹的竖向轴线，对照原结构设计图轴距尺寸，用经纬仪核实后，在各层楼板边缘弹出竖向龙骨的中心线，同时核对各层预埋件中心线与竖向龙骨中心线是否一致相符,如果有误差,预先制定处理方案。
2)核实主体结构实际总标高是否与设计总标高相符，同时把各层的楼面标高标在楼板边，便以安装时核对。
3)根据主体结构的平面拄距尺寸，用经纬仪找出钢架最外边缘尺寸,要注意到与其他外墙饰面材料连接节点的构造方法相呼应。（以上内容是找出X轴、Y轴、Z轴尺寸线)。
(4）操作用电动吊篮已安装到位，并经安全负责人员检查验收。
（5）各种电动工具的临时电源已预先接好，并进行安全试运转.
三、施工方案、工程施工进度计划
1、施工工艺流程
à 固定化学螺栓 à 将切口处按规格打孔 à 将原来的保温层、抹灰层及外墙涂料层重新切口 à 搭设脚手架 à 加工钢梁及玻璃 à施工前准备 à 将二次加固的钢板焊接在钢梁上和墙面固定 à 将提前焊接好的钢梁并经过喷砂处理进行喷漆后，焊接在钢梁底座上 à钢梁底座固定在化学螺栓上并旋紧 à安装玻璃 à校正，恢复钢梁底座并将破环的保温层、抹灰层、油漆进行恢复 à矩形管按图纸焊接在钢梁上，镀锌管穿入钢梁孔中并进行焊接 à将驳接爪底座焊接在钢梁上 交验.à封镀锌管堵头并校正、恢复
2、施工操作步骤
（1）材料准备
   施工前按照图纸设计要求将所有矩形钢、镀锌管、电焊条、M12化学螺栓、油漆、玻璃购买回来，检验是否符合国家规范标准。
（2)施工人员进行岗前培训,做技术交底.
3、加工钢梁及玻璃
将钢板按照图纸尺寸做好模具，切割并打孔后，采用2。5#天津大桥牌焊条进行焊接，并校正用磨光机进行喷砂打磨,然后喷漆，玻璃进行钢化并加胶生产。
4、搭设脚手架
   本工程外墙脚手架采用双排立柱沿阳台周圈进行搭设，立柱间距1.5m，架宽1.5m,步距1。6m，架子离墙0.3m，选用Φ48×3。5普通建筑用钢管、普通建筑用铸铁扣件搭设。脚手架操作层必须有180mm高档脚板和高1。2m的护身栏(两道水平钢管紧贴外立杆侧,用扣件扣牢）。脚手架使用荷载不大于2KN/m2，施工中严禁超栽.脚手架必须由架子工专门搭设,搭设后必须经安全等验收合格后方可使用.
5、切割涂料层、保温层、抹灰层
将原来已经施工完毕的涂料层、保温层、抹灰层等切开大于钢梁底座100mm左右（以便固定底座）。
6、固定化学螺栓
将电动工具按照底座孔眼进行打孔，打孔后用化学螺栓专用工具毛刷进行清理干净并将化学螺栓药液喷入打孔中，固定化学螺栓。
7、固定底座
化学螺栓固定后,将钢梁底座固定在化学螺栓上，并拧紧螺丝、校正。
8、焊接钢梁
钢梁底座固定后，然后将焊接好的钢梁平衡的焊接在底座上，并且进行平衡样正.
9、钢梁与底座焊接完成后，再将二次加固钢板焊接在钢梁上，并固定在墙体上，并校正。
10、焊接驳接爪
钢梁校正以后，将驳接爪底座焊接在钢梁上，并注意间隔距离。
11、镀锌管、矩形管焊接
按照要求商业部分将镀锌管穿入钢梁事先打好的孔中并且焊接，住宅部分将矩型管焊接在钢梁的外接头处，并且打磨光滑。
12、校正、恢复钢梁底座、油漆、保温层、涂料层
将钢梁校正并且镀锌管和矩型管焊接工作完成后,将原来钢梁焊接部分重新用油漆恢复，保温层、抹灰层、涂料层全部恢复原样。
13、玻璃安装
前段工作完成后,将生产的玻璃按照图纸设计要求尺寸固定在钢梁上面的驳接爪上，然后根据坡度用驳接螺丝进行调节，待玻璃高度、平整度调节完成后，在用结构胶进行打胶、密封并且光滑平整.
14、封闭镀锌管堵头并校正检查
玻璃安装完成、密封胶完成后,将镀锌管用塑料堵头进行封闭，并且检查、校正、恢复。
15、交验。
3、施工进度计划
本工程总工期安排45天，其中制作工期为15天，安装工期为30天。施工准备阶段逐一核实施工图、现场情况,做好原材料试验鉴定工作，从源头把好质量关。及早安排承台及地下工程的施工，各种材料尽快进场,确保工期.精心组织、合理安排，确保按期完成工程任务
四、质量及安全保证措施
1、安全施工措施
为了保证该工程的安全工作，特制订如下保证措施
（1) 在公司的具体领导下,委派专职安全员一名具体分管该项工作。
（2） 选派高素质的施工人员具体施工该工程，公司定期召开安全工作会议，对安全工作定期检查。
(3) 建立健全安全生产责任制,分工明确，责任到人.（对安全工作做的好的个人将给予奖励，对有隐患和不重视安全工作的个人进行罚款直至开除.）
（4) 严格按照国家技术规程组织施工，安全防护用品和安全保护齐全。
（5） 定期组织工地安全大检查并做好总结工作，发现质量隐患及时处理，坚决把质量隐患消除在萌芽状态。
2、文明施工措施
（1）施工现场门前实行“三包”.
（2)工地指定一名卫生员负责工地卫生。
(3）进场材料和施工机具分类推放整齐.
3、质量保证措施
本工程质量要求较高，质量目标：合格；为此我公司将从组织、技术、管理、经济等几个方面来共同保证工程的质量，使工程达到优质工程要求。
严格贯彻执行ISO9002质量标准，建立更完善的质量保证体系，切实发挥各级管理人员的作用,使施工过程中每道工序质量均处于受控状态.
在施工过程中,以设计文件及现行规范标准为依据，通过对质量要素和质量程序的控制，切实落实质量责任制，项目经理部经理应为质量第一责任人;项目部总工程师要对质量总负责，管生产的施工负责人必须管质量；项目部设质量组，并设专职质量检查员,作业班组设兼职质量检查员，做到分工明确，责任到人。对各道工序从“人、机、料、法、环”诸方面加以控制，确保工程质量.
1、组织措施
（1）、项目经理、工长、质检员、安全员、试验员、机械员等管理人员,均为取得相应的专业技术职称或受过专业技术培训,具有较为丰富的同类型工程的施工及管理经验者，并持证上岗。
（2）、工程专业技术人员, 均具备相应的技术职称，并按照有关规定要求进行相关知识的培训。
（3）、新工人、变换工种人员和特种工种作业人员,上岗前必须对其进行岗前培训，考核合格后方能上岗。
（4）、施工中采用新工艺、新技术、新设备、新材料前必须组织专业技术人员对操作者进行培训.
、严格实行质量责任制,每项工作均由专人负责。
工地指挥部
公司技术质量科
项目经理部
质量管理
材料管理
安全管理
计划管理
其他班组
公司经理
2、质量管理体系

3、质量管理职能分解表
序号
内 容
各 职 能 人 员
项目经理
项目副经理
施工经理
技术经理
施工工程师
质量经理
材料工程师
资料工程师
测量员
计量员
1
质量目标
★
☆

☆

☆

2
质量网络及职责
★
☆

☆
☆
☆

3
文件和资料控制
☆
☆

☆
☆
☆
☆
★
☆

4
物资采购控制
☆
☆
☆
☆
☆
☆
★

5
顾客提供产品控制
☆
☆
☆
☆
☆
☆
★
☆

6
工程分包控制
★
☆
☆
☆
☆
☆
☆
☆

7
产品标识和可追述性
☆
☆
☆
☆
☆
☆
★
☆

☆
8
过程控制
☆
☆
★
☆
☆
☆

9
检验和试验
☆
☆
☆
★
☆
☆
☆
☆

☆
10
检验、测量和试验设备的控制
☆
☆
☆
☆
☆
☆

★
11
检验和试验状态
☆
☆
☆
☆
★
☆
☆

12
不合格品控制
☆
☆
☆
☆
☆
★
☆
☆

13
纠正和预防措施
☆
☆
☆
☆
☆
★

☆

14
搬运、储存。包装和交付
☆
☆
★
☆
☆
☆
☆
☆

15
质量记录
☆
☆
☆
☆
☆
★
☆
☆
☆

16
服务
☆
☆
☆
★
☆
☆
☆

17
统计技术
☆
☆
☆
★
☆
☆

★:主要责任人 ☆：相关责任人
4、管理措施
建立健全各项管理制度，严格按照各项制度监督执行.
(1）、技术交底制度
（2）、工序交接检制度
（3）、隐蔽工程签证检查制度
凡属隐蔽工程项目，首先由班组、项目部逐级进行自检，自检合格后会同监理工程师一起复核，检查结果填入隐检表,由双方签字。隐蔽工程不经签证，不能进行隐蔽。
(4）、施工测量复核制度
施工测量必须经技术人员复核后报监理工程师审核，确保测量准确,控制到位。
（5）、施工过程的质量三检制
施工过程的质量检查实行三检制，即：班组自检、互检、工序交接检。工长负责组织质量评定,项目部质检员负责质量等级的核定，确保分项工程质量一次验收合格。
（6）、严格执行材料半成品、成品采购及验收制度
（7）、仪器设备的标定制度
（8)、坚持持证上岗制度
（9）、实行质量否决制度
质检员具有质量否决权、停工权和处罚权。凡进入工地的所有材料,半成品、成品，必须经质检员检验合格后才能用于工程。对分项工程质量验收，必须经过质检员核查合格后方可上报监理。
(10)、认真执行“样板制”。
5、技术措施
设专职资料员负责技术资料的收集、整理、归档等日常管理工作，及时检查、督促有关人员做好原始资料的积累，使施工技术资料在时间、内容、数量三交圈；
执行施工技术资料管理的岗位责任制,实行项目总工程师技术资料总负责制，并做到分级把关:安质组负责质量核定、预检、隐检的把关，严格按验收规范验收，签字齐全。
6、经济措施
实行质量奖惩制度,在签订内部工程承包合同时，明确质量等级同时收取工程质量保证金,明确奖罚标准,建立健全各级各部门的质量责任制，责任落实到人，各项经济承包及分包合同均有明确的质量指标和奖罚办法,充分发挥经济杠杆的调节作用.
五、工期保证措施
1、组织保证措施
（1)明确各级进度控制人员，严格进度计划管理，施工中采用四级计划进行工期控制.
(2）设立工程协调机构，负责与业主/监理工程师的联络、沟通， 协调各专业施工队，各单项工程之间的工作。
（3）建立周生产例会制度（或定期生产碰头会)以及时解决工程施工中出现的问题，并部署下周施工生产。
2、合同保障措施
引进竞争机制，选用高素质的内部施工队伍，严格合同管理力度,确保工程进度和质量要求。在内部责任合同中，均明确各自的进度控制责任和权利。在布置任务时做到明确任务的同时明确完成时间。
3、经济保障措施
将进度快慢同经济效益挂钩，对各责任单位明确完成任务的不同时间要求所对应的不同经济收入。
对于关键线路上的工序，凡提前者给予经济奖励。
对于拖延工期者，除给予罚款处罚外，还应指令其自费赶上工期目标（以第五层计划所规定的完成时间作为控制目标)要求。
4、技术保障措施
严格单项工程管理,动态控制原理,合理安排工序，提前插入装修。
采用先进的垂直运输机械设备和泵送砼设备，以满足材料垂直运输和水平倒运及现场砼泵送需求。采用计算机辅助管理，提高进度计划的指导性、可用性。
六、售后服务表
项目工程在竣工验收交付作用后,按照合同在关规定，在一定期限内，由项目经理部组织原项目人员主动对竣工工程进行季节性回访，听取用户对工程质量的意见，填写质量回访表,发现问题采取有效措施及时加以解决，不留隐患。

目 录
第一章 编制总说明…………………………………………………………………3
第一节 编制依据………………………………………………………………….。3
第二节 工程概况…………………………………………………………………..3
第三节 工程设计概况…………………………………………………………….。4
第二章 施工布署及项目部的配置………………………………………………。.7
第一节 施工布署…………………………………………………………………。。7
第二节 项目班子的配置………………………………………………………….。8
第三章 施工工艺及方案…………………………………………………………。.15
第一节 建筑物测量………………………………………………………………。。15
第二节 锚板（铁件)的施工…………………………………………………….。17
第三节 玻璃幕墙施工及工艺…………………………………………………….。 21
第四节 幕墙组件的加工…………………………………………………………。.。27
第六节 施工中容易出现的问题及解决方法……………………………………。。.29
第七节 幕墙完工后的清洗…………………………………………………………33
第八节 脚手架………………………………………………………………………34
第四章 施工准备工作计划………………………………………………………。.35
第一节 施工安装的基本条件确认………………………………………………….。35
第二节 施工技术准备………………………………………………………………..35
第三节 施工材料准备………………………………………………………………。。35
第四节 施工机械准备………………………………………………………………。.35
第五节 临时设施准备………………………………………………………………。。36
第六节 劳动力准备…………………………………………………………………。.36
第七节 安全防护用品的准备………………………………………………………37
第五章 施工进度计划……………………………………………………………。.38
第六章 各项资源需求量计划…………………………………………………….。39
第一节 劳动力计划与安排………………………………………………………。.39
第二节 主要材料需用量计划……………………………………………………。。40
第三节 主要施工机械需用量计划………………………………………………..41
第七章 质量保证措施………………………………………………………………42
第八章 安全施工措施……………………………………………………………..48
第九章 成品保护的措施……………………………………………………………53

第一章 编制总说明
第一节 编制依据
一、由江阴市科博建筑设计有限公司幕墙施工图。
二、 本工程所采用的技术规范和施工质量验收标准
l、《玻璃幕墙工程技术规范》JGJl02-2003
2、《建筑装饰工程质量验收规范》GB50210-2001
3、《钢结构工程施工质量验收规范》GB50205-2001
4、《建筑钢结构焊接技术规程》 JGJ81-2002
5、《建筑用硅硐结构密封胶》GB/T635-1996
6、《硅酮建筑密封胶》GB/T14683—93
7、《建筑施工高处作业安全技术规范》JGJ80
三、本工程拟采用的玻璃幕墙总体技术和参数要求.
第二节 工程概况
工程名称： 泰州新能源展示中心办公楼、餐厅外立面装饰工程
建设单位：泰州市海润国有资产经营有限公司
设计单位：江阴市科博建筑设计有限公司
施工单位：江苏金环球建设有限公司
工程概况：
由于本工程为旧楼改造工程，展示中心办公楼为地上四层、餐厅工程由原有单层厂房改建成地上二层，中间采用连廊相连接，由这三个建筑形成一个整体.展示中心办公楼建筑物总高约20米,餐厅工程建筑物总高约12米.
该幕墙工程主要由明框玻璃幕墙和铝单板幕墙组成，明框玻璃幕墙上下收口采用铝单板，明框玻璃幕墙面积为713.18㎡，铝单板幕墙面积为1322.41㎡。
放置空调位置的外立面采用金属格栅进行装饰.
质量要求：一次性验收达到合格标准。
施工工期:—2011.11.04)
施工范围：铝单板幕墙工程、明框玻璃幕墙工程、石材工程。
第三节 工程设计概况
一、材料选定其具体规格及做法如下
（一)、明框玻璃幕墙（铝合金立柱、横梁均采用开模定做）
办公楼、餐厅铝单板幕墙:采用钢结构骨架，外挂铝单板的和外封硅钙板喷氟碳漆的安装方法,外立面采用40＊25的特制铝合金装饰线条，形成600＊600的斜行(45°)方格状，局部嵌入600*600的铝单板以满足设计风格。幕墙立柱选用10#镀锌槽钢立柱，外加40*40镀锌方管做横向和纵向焊接,间距为600*1000mm.中间立柱凸出部位采用50＊50的镀锌角钢焊接；外封铝单板。
办公楼、餐厅玻璃幕墙:结构梁部位，幕墙立柱选用140断桥隔热明框幕墙立柱，幕墙横梁均选用65断桥隔热明框幕墙横梁，玻璃面板采用6mm+9A+6mm LOE-W双钢化中空玻璃，玻璃外固定65宽竖向铝合金装饰线条,以达到全明的设计风格。开启扇处选用65明框窗横梁；玻璃面板采用6mm+9A+6mm LOE—W双钢化中空玻璃,墙立柱通过连接件悬挂于建筑主体上。
（二）、本工程焊接未注明者角焊缝高度不得小于6mm,连接螺栓垫板等处，
全部点焊定位，焊条采用E43xx系列。
（三）、防雷措施：采用幕墙金属构架通过连接节点钢构件和锚定钢板与建筑主体上的避雷网带接闪器相互连接,确保所有在避雷网带的支座金属板与钢材构架导通且与建筑主体防雷体系焊成一体,确保安全可靠；按GB500057-94的要求有可靠的连接。幕墙的金属框架应与主体结构的防雷体系可靠连接，连接部位应清除非导电保护层，玻璃幕墙的铝合金立柱，在不大于10m范围内宜有一根柱采用柔性导线上、下连通，铜质导线截面积不宜小于25m㎡.
(四）、防火措施:本设计在幕墙跨楼层间采用防火隔断,用1。5mm厚镀锌板成槽，内填100mm厚的矿棉填充间隙形长的阻断、隔音和防火的构造带,达到与建筑物耐火系统相匹配。
(五）、本工程采用后补锚栓锚固钢件在主体结构梁上，单根锚栓抗拔承载
力〉1.5T。
二、选用材料要求
1、玻璃:本工程幕墙玻璃采用6mm+9A+6mm LOE—W钢化玻璃，其强度设计值：f=84N/mm，其质量标准和性能应符合相关规范的规定，玻璃面板边缘应进行机械磨边;玻璃光泽率不低于32％。
2、铝合金型材：采用高精度级符合GB/T5237.1规定的6063T5类，铝合金建筑型材.其阳极氧化膜厚度不低于GB/T5237.205中规定的AA15级,其强度设计值：f =85。5N/mm 。
3、硅酮胶：采用国家经贸委认定的结构胶、耐候胶；其质量应检测合格、应商提供性能和与接触材料相容性和粘着力实验合格报告。检验不合格的产品不得使用,进口硅酮密封胶应具有商检报告。必须在有效期内使用。
4、密封材料：采用挤出成形的氯丁胶条或丁晴胶条,其性能应符合现行标准，有关规定其质量应检测合格，供应商应提供性能和与接触材料相容性和粘着力试验合格报告,以及物理耐用年限和保险年限质量证书。必须在有效期内使用。
5、钢材：钢材全部采用Q235钢材,材质符合国标要求；所有钢材均做镀锌防腐处理。
6、紧固件:与铝合金接触的均采用不锈钢材料.
7、不同材料相接触，之间采用防腐垫片隔离。
三、施工技术措施及要求
施工技术措施:由于本工程为旧楼改造工程,所以在幕墙装修时需做后置埋件.
一、后置件是混凝土构件形成后,用机械或化学手段将钢连接板固定在混凝土构件外表面而形成的埋设件。后置件由钢板和将其固定的机械胀栓或化学植栓构成。
二、后置埋件上通常采用两个化学药栓，两个机械膨胀螺栓。单用药栓,费用较高；单用胀栓，又不够安全,故而两个药栓,两个胀栓。幕墙工程不宜使用机械膨胀螺栓。因为,风荷载是一种脉冲性动荷载,地震作用是一种往复作用,膨胀螺栓在往复动荷载作用下,与混凝土呈环状接触的钢胀栓端部会逐渐将周边混凝土碾压粉碎,最终导致膨胀螺栓失效。化学药栓胶结能力强。其胶结剂通常为丙烯酸类,环氧树脂类有机材料。CGM无收缩高强灌浆料是一种硅酸盐类无机材料.该种材料除具有一般水泥的价格低廉，便于施工等特点外，尚弥补了普通水泥强度增长慢，强度增长过程中体积收缩的缺点，是一种高强早强无收缩耐高温材料。可应用各种锚栓，锚筋工程。
三、后置埋件应采用化学螺栓,药剂应有合格证、使用说明，螺栓应选用不锈钢件。
后置埋件施工过程实行严格的程序管理,如下:
1、检查验收工作按事先划定的检验批进行。
2、埋件定位检查合格后方可进行下道工序。
3、钻孔完成经抽检孔深、孔径及清孔质量，合格后方可进行植筋。
4、植筋后，立即开始外观检查，合格后进行固化养护,固化期间不允许有扰动.强度达到后按规定(每1000根拉拔一组)进行拉拔试验。
四、后置埋件施工文件
1、资料提供给总包(企业资质、营业执照、生产许可证、施工许可证、安全许可证)；
2、与总包签定安全施工协议；
3、后置埋件施工图、施工方案及计算书提供总包和监理；
4、施工人员的联系电话交给总包、业主；
5、收集测量放线记录及结果；
五、埋件需提供的质保资料
1、钢材质保书；
2、化学药栓质保书、合格证（一定要有供应单位红章）;
六、后置埋件的检查
1、所用材料是否符合设计要求;
2、加工尺寸与图是否一致；
3、应有资料是否齐全；
4、填写预埋件进场验收表，参见附表（略)
5、填写《进场物资报验表》以及上述资料报给监理，验收通过后才可进行埋设。
七、埋件埋设方法
1、后置埋件埋设之前，首先简单的测量放线，并有针对性地进行技术交底，特别要说明转角位置埋件的埋设方案，并填写《技术交底》表备案。
2、埋件发生偏差,因将结构检查表提供给设计,设计师依据偏差情况制订埋件偏差施工方案，以及补埋的方式，并提供施工图及强度计算书，然后根据施工图进行施工。
3、埋件补埋应与原使用材料相一致。
4、化学锚栓在施工之前应进行拉拔试验，按照各种规格每三件为一组，试验可在现场进行。如图示:

八、化学锚栓施工步骤和要求
1、确认打化学螺栓位置，测量组进行放样。测量放线人员将打化学锚栓位置用墨线弹在结构上，施工人员依据所弹十字定位线进行打孔。图示:

2、为确保打孔深度,应在冲击钻上设立标尺，控制打孔深度。冲击钻如下图示:

3、打孔深度及打孔直径依据下表进行， 混凝土配孔直径（适应ASQ 混凝土强度为C25～C60）
螺杆直径（mm）
钻孔直径(mm）
钻孔深度（mm）
安全剪力(KN）
安全拉力（KN）
8
10
80

10
12
90
12.6
13.8
12
14
110
18。3
19.8
16
18
125
28。9
34.6
20
25
170
54。0
52。4
注：a、由于同一种直径的螺杆长度并不相同，故钻孔深度仅供参考;
b、安全剪力和安全拉力是根据不同混凝土强度等级而测定的,不能作为设计施工依据，实际承受能力应以现场的拉拔实验为准。
4、在混凝土上打孔后，应吹去孔内的灰尘,保持孔内清洁，项目质量员应跟踪监督检查。
5、打完孔后，将玻璃管药剂放入孔中,再将锚栓进行安装。放入螺杆后高速进行搅拌（手枪钻转速为750转/秒），待洞口有少量混合物外露后即可停止。

6、打孔后各项数据要求，化学锚栓深度一定要达到标准,严禁将锚栓长度割短，化学锚栓与混凝土面应尽量成900角,即垂直于混凝土面。图示：

7、当化学螺栓施工完毕后,不能立即进行下一步施工，而必须等到螺栓里的化学药剂反应、凝固完成后方可开始下步施工。具体时间见下表示:
化 学 反 应 时 间
温度(℃）
凝胶时间(分）
硬化时间（分)
—5～0
60
300
0～10
30
60
10～20
20
30
2～40
8
20

8、当后置埋件埋设完毕后，应做好记录，并填写埋件安装检查表.如后表：

埋件安装检查表

施工部位：

编号
测量放线

编号
测量放线
出入
左右
上下
倾斜度
备注
出入
左右
上下
倾斜度
备注
1

n

2

n+1

3

n+2

4

n+3

5

n+4

6

n+5

7

n+6

8

n+7

9

n+8

10

……

11

n+n

施工员： 日期：

9、埋件安装时，每进场一批埋件都要进行认真检查，做好记录，并填写埋件进场验收记录表。如下表：

后置埋件进场验收记录表
项目名称： 供应商： 产品名称：
到货日期: 批号： 型号： 数量:
序号
检验项目
质量情况
备注
1
产品保证文件

2
钢板尺寸偏差

3
钢板厚度偏差

4
镀锌质量

5
外观质量

6
拉拔试验质量

7
药剂生产日期

8

9

10

11

检验结论

备注

检验人： 检验日期： 年 月 日
施工要求：
1、本工程焊接焊缝高度hf=6mm，焊缝质量等级为三级;其它连接螺栓、垫片等处，安装调整完毕必须施焊定位,焊缝长度及高度除图中已注明外，其余均为满焊;焊渣清除干净后刷防锈漆两度;铁件的设置和安装必须符合设计和规范的要求.
铝合金接触面加2mm防腐蚀垫片隔离。
3、螺栓、螺孔质量等级分别为；C级。
4、结构胶注胶面清洁,注胶饱满;胶必须在有效期内使用，不得使用过期胶。
5、幕墙构件在加工前，必须认真核对建筑及结构图纸，并对已建相关部位尺
寸进行实测调查，按实际尺寸调整幕墙设计图上标定尺寸，制作加工详图，方可下料加工和制作。
四、其它未详之处按国家相关规范、规程、验收标准进行施工工艺处理。
五、本工程幕墙集中点荷载对建筑主体结构是否安全已请设计单位进行校核确认并出具认可书。

第二章 施工布署及项目部的配置
第一节 施工布署
一、项目管理目标
1、质量目标
幕墙设计施工符合国家现行相关的设计施工及验收规范.
确保工程质量达到国家规定的合格标准。
2、进度目标
我司将与土建总包单位及其它施工单位协调配合，使外装饰工期符合总工期要求，现场安装计划工期是在2011年11月4日之前全部完成。
3、安全目标
本工程的安全目标为:杜绝重大安全事故,将月轻伤频率控制在0.1％以下。保证施工安全，无伤亡、无火灾、无中毒、无坍塌及其它事故。
4、文明施工目标
做好现场施工人员文明施工宣传教育，坚决杜绝野蛮作业,对外要服从业主、监理和总包单位的统一指挥和安排，做到相互理解、相互配合。
5、环境保护目标
保证工地现场整洁，杜绝污染,要根据现场情况合理安排施工人员和器具，避免干扰附近居民正常的工作、生活。

二、施工程序：
玻璃施工遵循：先内后外　即先施工铝合金骨架后安装玻璃
三、项目管理总体安排　　
1、施工技术系统管理
施工技术应紧紧围绕现场施工服务,走在现场施工的前列。施工技术的各个环节应有机地结合在一起，有预见地提出解决、处理施工中可能出现的各种难题，引进或改进有利于工程质量、安全、进度、效益的各种新技术或施工工序。从技术上保证各施工程序的顺利进行.
2、施工组织策划
建立、健全现场项目经理部的各种业务职能,并和建设单位，公司的有关职能部门配合起来，形成一条迅速反馈信息，解决、处理问题的通道，理顺建设单位、政府各种管理制度和办法，赏罚分明，有效保证现场施工的正常运转。
3、现场施工策划
1）有效组织流水作业施工，缩短施工工期,理顺幕墙装饰与土建施工的施工关系，防止不合理的穿插和对此施工成果的破坏（以节省成品保护的费用）。
2）统一制定月施工进度计划，提交现场协调会讨论通过，并组织实施。
4、工期实施管理措施
采用总计划进度与现场实施相结合，对工序的搭接进行研究。实行工期“立体管理"并在实施中不断调整各工序作业时间。
5、施工班组的划分及主要施工顺序
施工班组：分别按排三个班组，对办公楼、餐厅、连廊三幢结构楼进行施工，同时与各幢号上、下相连的裙房幕墙划归于相应幢号的班组。
施工顺序：根据此项的特点,进场后组织人员对对办公楼、餐厅、连廊三幢结构楼进行同时施工，总体遵循先由内到外，先上后下的施工原则，按照本方案及有关规定执行,确保工程顺利进行.

第二节 项目班子的配置
一、组织机构及管理人员配备
1、管理机构设置
项目经理部设项目经理一名，技术负责人一名，组成项目领导层，下设“四科一室”,即技术质量科、工程安全科、物资设备科、财务核算科及综合办公室，组成项目管理层。
技术质量科：负责对施工范围内的工程质量、技术措施、进度等进行管理、协调、调度.负责解决图纸及设计上的问题。及时编制单项施工方案或施工技术交底。对工程管理人员和劳务人员进行调配,并保证进入施工现场的管理人员和劳务人员有相应的技术素质.负责对施工档案资料对工程施工进行测量放线按规范要求进行试验检验、计量管理.
工程安全科:进行收集、整理。对施工范围内的工程质量进行监督控制，对施工过程中的安全生产、文明施工进行综合管理，编制与调整周、旬、月施工进度计划同时负责计划的落实，完成工程量的统计等。
物资设备科:负责对施工机械设备、临时用水、电进行管理协调。对工程材料及施工用材的采购、保管、发放等管理工作。
财务核算科：对工程用款有计划、有测算，并进行成本控制，及时编制月度产值报表和工程竣工决算.
综合办公室：负责文件发放、接待、后勤保障及消防保卫工作。
2、人员配置如下：

项目部人员的组成
序号
岗位职务
名额
备注
1
项目经理
1名
张正华
2
技术负责人
1名
杨净
3
安 全 员
1名
童庆
4
质 量 员
1名
蔡小林
5
材 料 员
1名
朱斌
6
资 料 员
1名
吉姗
7
预 算 员
1名
周松
8
仓库保管员
1名
沈来根

二、项目管理人员职责
1、 项目经理岗位职责
1）、全面负责管理本项目的施工运行，确保项目顺利进行，负责与业主及各相关单位的配合协调，确保项目目标的实现。
2)、组织建设单位、设计单位进行图纸会审，确认施工图纸,并作好详细记录;
3）、根据总目标制定项目阶段性目标，决定项目资源配备，明确项目各岗位人员的管理职能；
4）、根据掌握的资料(施工合同、施工图纸、清单报价组成、施工现场具体情况,建设单位(监理单位)的合作关系等因素)，会同财务核算部、物资采购部进行分析，核定目标成本并合理的进行成本控制和管理；
5）、作好项目部的人事管理工作并监督、检查、指导项目管理班子；
6)、全面组织管理施工现场的生产活动，合理调配劳动力资源；按期按时组织召开项目的日工作例会及周工作例会；
7）、编制施工方案、重大技术措施、设备采购方案、资源调配、进度安排、合同审定、设计变更工作并负责项目的生产组织、生产管理和生产活动符合施工方案实施要求；
8）、负责项目的安全生产活动、日常管理及内部管理；组织项目部全体员工进行安全施工、文明施工现场交底，并作好详细记录签字；
9）、认真履行合同内容及处理因合同变更而引起的相关索赔；
10）、审核工程竣工资料,组织工程竣工交验.
11）、 负责主持召开包括日（周)例会在内的各种会议。
2、技术负责人岗位职责
1）、熟悉图纸、合同等施工文件，参加图纸会审，熟悉和理解工程概况及有关要求，提出设计施工图中的内容，制定科学、合理可实施性的施工组
