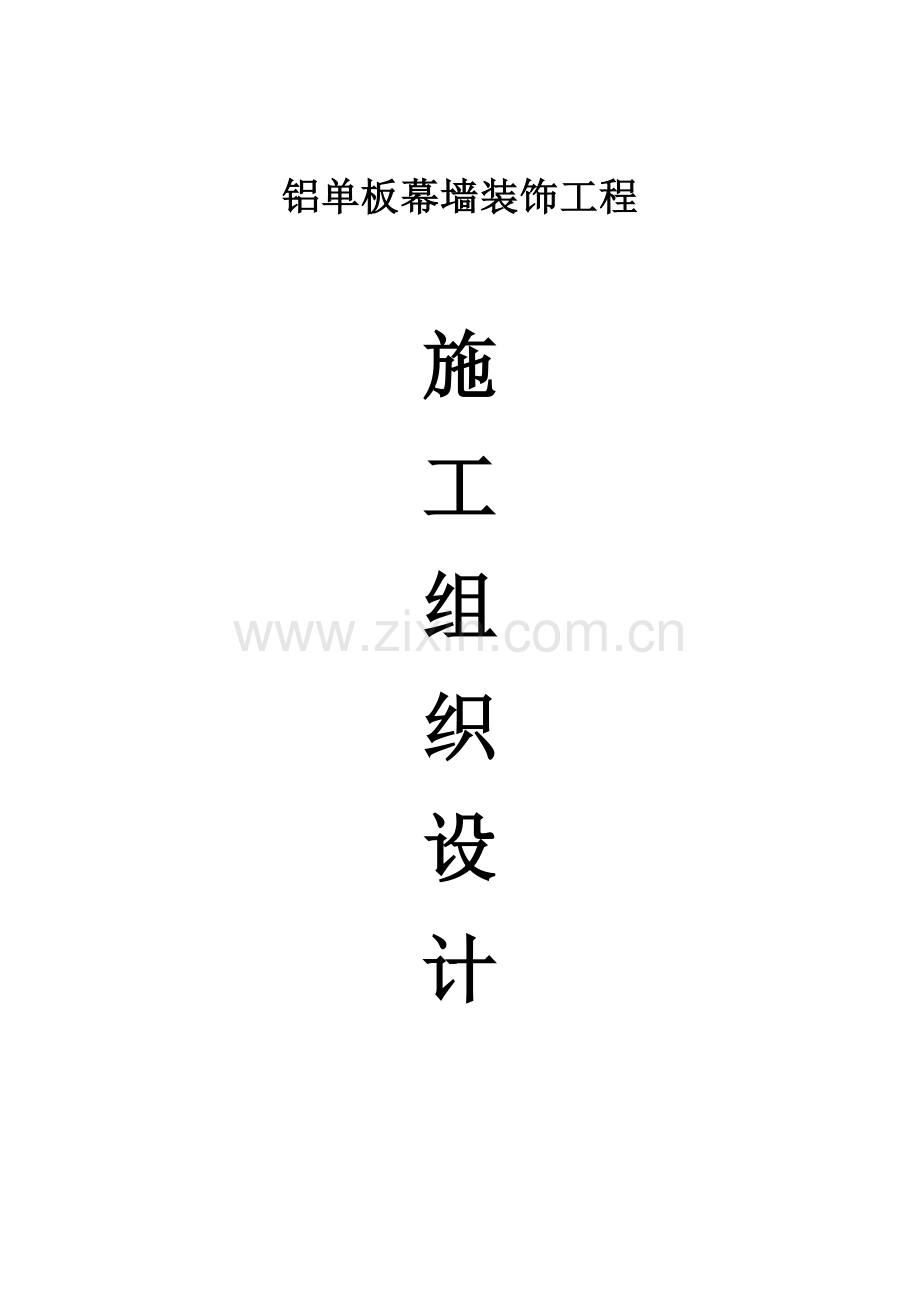

铝单板幕墙装饰工程

施
工
组
织
设
计

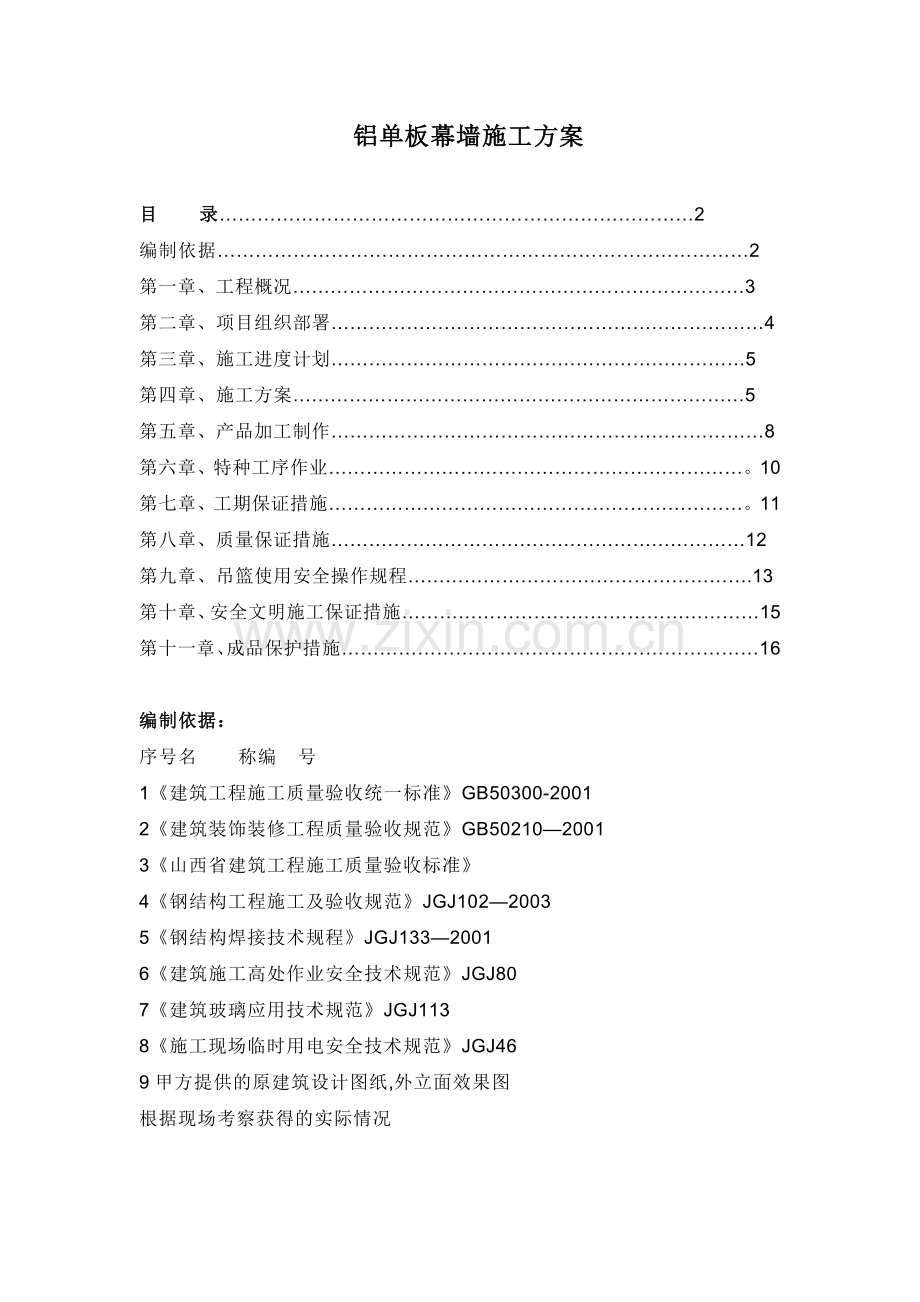

铝单板幕墙施工方案

目 录…………………………………………………………………2
编制依据…………………………………………………………………………2
第一章、工程概况………………………………………………………………3
第二章、项目组织部署……………………………………………………………4
第三章、施工进度计划…………………………………………………………5
第四章、施工方案………………………………………………………………5
第五章、产品加工制作……………………………………………………………8
第六章、特种工序作业…………………………………………………………。10
第七章、工期保证措施…………………………………………………………。11
第八章、质量保证措施…………………………………………………………12
第九章、吊篮使用安全操作规程……………………………………………….13
第十章、安全文明施工保证措施…………………………………………………15
第十一章、成品保护措施…………………………………………………………16

编制依据：
序号名 称编 号
1《建筑工程施工质量验收统一标准》GB50300-2001
2《建筑装饰装修工程质量验收规范》GB50210—2001
3《山西省建筑工程施工质量验收标准》
4《钢结构工程施工及验收规范》JGJ102—2003
5《钢结构焊接技术规程》JGJ133—2001
6《建筑施工高处作业安全技术规范》JGJ80
7《建筑玻璃应用技术规范》JGJ113
8《施工现场临时用电安全技术规范》JGJ46
9甲方提供的原建筑设计图纸,外立面效果图
根据现场考察获得的实际情况

第一章 工 程 概 况
一、工程概况
1、工程名称：--—-—-—--———--—外装饰改造工程
2、工程地址：----—-———市-———-———---————--路交叉口。
4、建设单位：-—-——--—-——---—-—-——-------—-建设公司；
设计单位：——-—---—-—---——--——-——--—-—-——----—--设计院；
工程规模：本建筑楼层共四层，幕墙设计最高点为9。6m.
二、材料说明
1、铝单板：采用2。5mm厚氟碳面，骨架为热镀锌钢材。
2、五金配件
（1）所有与铝单板相连接螺栓、螺丝、铁件等均做镀锌防腐处理.
（2)骨架采用热镀锌钢材型号以设计图纸为准。
(3）后置埋板采用热镀锌钢板型号以设计图纸为准.
3、以实现优良工程为目标，所购进材料配件须检查确认合格后方可使用，所有材料均出具产品合格证，主要材料还须出具质量保证书及必需的检验报告.
第二章 项目组织部署
对于此工程，我公司在充分了解工程概况、施工条件、业主要求及总体工程进度的情况下，对整个工程进行全面精心的安排。
一、建立工程指挥体系，合理划分各施工班组的工作任务和施工阶段,确定主攻目标和辅助目标的相互关系,以确保工程顺利进展.
二、加强施工准备工作。
1、技术准备:组成强有力的专业技术班子，深入施工现场，对工程测量、工程设计、材料选样,构件加工及安装等实施跟踪技术管理和服务。组织施工人员学习规范，学习质量管理有关文件，并对原设计图中尺寸进行校核.凡不符之处立即进行修改并报建筑设计院审批通过；
2、电源：一层、六层、十二层分别配置一个主电箱方便用电
3、吊篮：按现场实际要求搭设吊篮，每台吊篮使用前，都必须经过有检测部门,确认合格方可使用,人员必须持有操作证件才可使用；
4、材料准备：进场后立即对幕墙放样，对各种型材进行提料；
5、人员准备：按照需求人员尽快分批进场；
6、机具设备:水准仪、米尺、钢尺、铅坠、线盒、手电钻、切割锯、电锤、电焊机、胶枪、螺丝刀、扳手等。
三、建立严格质量保证体系,做到假冒伪劣、不合格材料不用，过质保期材料不用，并落实到每个人，同时制定严格的安全制度。
四、施工人员组织与管理
管理人员：对工地现场的管理机构拟设项目经理、安全员、技术员、采购员、仓库管理员和各作业组长等,按照各自的职责和权限全面有效地开展工作.
第三章 施工进度计划
一、工期:本工程施工工期为240天，以建设单位确认开日期为准，具体施工进度计划见附表。
二、实施措施：
1、加强工程计划管理与协调，在工程总计划的指导下,制定详细的材料采购计划，材料进场计划，定期召开工程协调会，及时发现和排除影响工程进度的不利因素,确保工程按计划顺利实施；
2、制定合理的施工程序，为避免施工过程中的污染及不必要返工，进行合理的组织。由于本工程作业面较大，可多面同时交叉开展，增加施工班组。根据工程情况做到工厂和现场施工安装同步进行，更换玻璃、铝单板幕墙同时组织施工安装;
3、加强技术管理工作,辅助先进技术设备,进行仔细的测量,确保准确无误;
4、树立全面管理理念，积极与业主、设计单位及土建单位配合，服从工程总体调度,确保整体工程按期完成.
第四章 施工方案
施工流程:铝板幕墙框体部分：从下而上；铝单板安装：
一、干挂铝单板施工方案
1、施工工艺流程：
测量放线→校对施工图→埋板施工→钢框施工→调整→框架满焊→防腐处理→隐蔽验收→板材检验→板材安装→清洗→验收→撤吊篮.
2、主要施工工艺说明:
（1）弹线定位
A 、根据幕墙分格大样图和土建单位绘出的标高点，进出位线及轴线位置、采用重锤、钢丝线测量器具及水平仪等工具在主体上定出幕墙平面、立柱分格及转角等基准线，并用经纬仪进行调整，复测；
B、 幕墙分隔轴线的测量放线应与主体结构测量放线相配合，水平标高要逐层从地面向上引，以免误差累积，误差大于规定的允许偏差时（包括垂直偏差值）应征得甲方、监理、设计人员的同意后，适当调整幕墙的轴线,使其符合幕墙的构造需要；
C、对高层建筑的测量应在风力不大于四级的情况下每天定时进行；
（2)预埋件施工
由于主体结构已完成,但幕墙与主体连接的预埋件未做，需要后补埋件的制作安装.后置埋件应与土建主体结构梁相连接。如埋件位置无结构梁，需采用穿心螺杆穿透墙体的做法，双头螺栓穿墙,室内墙面后置铁板与螺栓焊接，螺杆距混凝土边缘≥250mm，螺母应点焊防止松脱，点焊后做防腐处理。后埋件采用化学铆栓与主体结构相连接.
（3）主龙骨安装
A、将主龙骨先与连接支座固连,然后再与先行已焊主体预埋件的角钢支座连接,并进行调整和固定，先点焊，后满焊。竖向龙骨施工质量的好坏直接影响到铝单板的干挂质量,所以应严格控制竖向龙骨的安装质量；
B、安装横龙骨，横龙骨安装要严格控制水平度.因水平度直接影响铝单板横缝的质量,水平公差应控制在±1㎜内,调整好后满焊。
(4）防腐处理 钢框焊接后,均涂防锈漆三遍.
(5)隐蔽验收
A、检查构件与主体结构的连接点的安装；
B、检查钢框之间的连接形式及焊接质量；
（6）铝单板安装施工
A、铝单板进场后应严格按规范要求检验并按产品编号分楼层摆放。
B、铝单板安装前应用细钢丝拉好控制线，保证安装精度，单板安装应符合下表规定：
(7）密封胶施工
A、打胶前应在板四周粘好保护胶带，防止受污染，用钢刷清理板材周围缝内的灰尘；
B、胶厚度应为6—8㎜，胶表面平滑美观，无褶皱。
（9）铝单板表面清理
铝单板安装完应检查、修补清理一遍，拆架子时应注意成品保护.

铝单板安装质量允许偏差（mm)
项 目允许偏差（mm）检查方法

幕墙垂直度幕墙高度不大于30米≤10激光经纬仪或经纬仪
幕墙高度大于30米不大于60米≤1激光经纬仪或经纬仪
幕墙高度大于60米不大于90米≤20激光经纬仪或经纬仪
幕墙高度大于90米≤25激光经纬仪或经纬仪
竖向板材直线度≤252M靠尺、塞尺
横向板材水平度不大于2000mm≤25水平仪
同高度相邻两根横向构件高度差≤25钢板尺、塞尺
幕墙横向水平度不大于3M的层高≤25水平仪
大于3M的层高水平仪
分格框对角线差对角线长不大于2000mm≤253m钢卷尺
对角线长大于2000mm3m钢卷尺
第五章 产品加工制作
一、加工准备
1、铝单板下料后应与建筑设计施工图进行认真核对，并应对已建建筑物进行复测，且可征求厂家对铝单板现场操作经验丰富技工进行现场勘查，共同下料，在送往厂家。以免出现材料错下造成不必要的损失。
2、对所加工的铝单板材料进行认真检验，看是否有产品出厂合格证，原材料的规格、品种、尺寸、质量等级是否同加工图纸相符，经检验符合要求后方可加工组装。
3、对加工幕墙构件所采用的设备、机具、模具进行认真检定，确定能否达到幕墙构件加工精度要求。对检测量具定期进行计量检定。
二、加工制作精度
根据加工图、装配图，利用冲床、切割据等加工机械进行正确加工。
1、切割加工容许误差（mm）
A型材（铝单板）
长 度容许误差
0-2000±0.5
2000-4000±1.0
4000—6000±1。0
B板材(玻璃）
长 度容许误差
0-1000±0.5
1000—3000±1。0
3000-4000±1。5
角度0.5度
2、构件装配容许误差(mm）
项 目构件长度容许误差
槽口尺寸≤2000±2.0
＞2000±2.5
构件对边尺寸差≤2000≤2。0＞2000≤3.0
构件对角线尺寸≤2000≤3.0＞2000≤3。5

3、相邻构件装配间隙及同一平面度的容许误差（mm）
项 目容许误差
装配间隙≤0.5
同一平面度差≤0.5

三、幕墙构件的检验
1、对幕墙构件按构件的5％进行抽样检查,且每种构件不得少于5件，当有一个构件不符合规范要求时，应加倍抽检，复验合格后方可出厂，应做好检查检验记录。
2、玻璃打胶须100％检查，作好打胶记录。
3、产品出厂时,附有检验质量合格证，说明产品安装的部位、楼层、数量。
四、加工装配要做好保护措施，避免损伤或污染.
1、铝单板不可直接放置于水泥地面上，必须用木条垫隔。
2、要排放整齐，每层以木条或软质材料（瓦楞纸）垫隔。
3、不可堆放太高，以防压伤或倒下损伤。

赞同

铝单板干挂
铝单板干挂我施工单位编制了施工流程及方案如下：

1、施工工艺流程

测量放线

金属骨架加工

金属骨架安装

钢结构刷防锈漆

隐蔽工程验收

铝单板表面清理

铝塑饰面板加工

铝塑饰面板安装

安装质量检查

灌注嵌缝硅胶

质量检查

幕墙表面清洗

工程验收

2、操作工艺
2.1施工准备
（１） 设计图纸和现场实测尺寸,确定铝单板支撑骨架的安装位置。
（２） 根据控制轴线,水平标高线，弹出铝单板安装的基准线（包括纵横轴线和水准线）。
（３） 安装固定骨架的连接件。骨架横竖杆件是通过连接件与结构固定的,而连接件与结构之间，通过焊接固定。
（４） 固定骨架、安装骨架位置要准确，结合要牢固.
2.2、框架龙骨安装
1、根据铝单板规格要求,将横、竖框架龙骨的具体位置。高层建筑需用经纬仪控制校正，要求横平竖直。
2、竖向框架龙骨位置两侧，按中距450-500mm打入钢制膨胀螺栓将50x50x5mm镀锌角钢固定其上，要求位置准确。
3、竖框架龙骨采用50x50x5mm热镀锌角钢,竖向框架龙骨满焊固定于钢角码上。横向框架龙骨L50x50x5mm角钢固定于竖向龙骨上，板材横向尺寸大于1500mm时,按竖向框架龙骨固定方法固定，要求结合牢固。
龙骨安装完毕后，应通知监理、建设单位进行隐蔽工程验收记录,验收合格后方可进入下道工序的施工.
2.3、铝单板连接及安装
2。3.1、铝单板安装
将加工好的铝单板板块安装，具体安装方法为：用M6＊25不锈钢螺栓将铝单板上的角铝固定在框架龙骨上，两块铝单板之间应留出15mm缝隙。
2.3.2耐候胶施注
（1)铝单板组件安装完毕后须用耐候密封胶嵌缝以保证铝单板幕墙的气密性和水密性。
（2）注胶前应检查所用胶的生产产家、生产日期、合格证、有效期等，并做好记录。
（3）施工前应对注胶区域进行清洁，应保证缝内无水、油渍、灰尘等杂物；清洗时可用丙酮作清洗剂.
（4)铝单板的密封槽口底部应用聚乙烯发泡材料填塞。
（6)耐候硅酮密封胶的施工厚度应控制在3。5mm与4。5mm之间，施工宽度不应小于施工厚度的2倍，一般施工宽度为15MM。
（7)缝内注胶应密实,胶缝应饱满、平直、光滑，不得有气泡等缺陷。
3、施工方法和注意事项
施工方法：根据设计图纸,现场测量尺寸，由技术员现场亲自指导定位、放线，并复查放线,确保放线准确无误。
根据放线情况和图纸要求，各种类型钢方管进场后堆放在指定位置，并进行有效防护，方管安装前先进行打磨后进行防腐处理，待防腐达到设计要求并干后， 用焊接的方式连结在一起.
手工电弧焊焊接工艺要点：
（1)为防止空气侵入焊接区域而引起焊缝金属产生裂纹或气孔，应采用短弧焊.
(2）热影响区域在高温停留时间不宜过长，以免晶粒粗大。
（3）当焊件的钢性增大时，焊件的裂纹倾向也随之增加，故焊接钢性大的焊件宜采取焊前预热和焊后消除应力的热处理措施。
(4)在低温条件下焊接时，应考虑采用缄性焊条，并建议对焊件进行预热。
4、铝塑板加工制作注意事项：
（1）铝塑板加工圆弧直角时,需保持铝质面材与夹芯聚乙烯一样的厚度.
（2）圆弧加工可使用电动刨沟机。
（3）弯曲时，不可作多次反复弯曲.
（4）安装时，切勿用铁锤等硬物敲击。
（5）安装完毕，再撕下表面保护膜.切勿用刷子、溶剂、强酸、强碱清洗.
①转角处理：
构造比较简单的转角处理是，用一条厚度1。5mm的直角形铝合金板，用螺栓连接。
②边缘部位处理
墙面边缘部位的收口处理，是用铝塑板成形板将墙板端部及龙骨部位封住。
4、竣工清理
清理缝隙，贴保护带，注密封胶，用力均匀，嵌缝饱满、顺直。

下面为附送毕业论文致谢词范文！不需要的可以编辑删除！谢谢！

毕业论文致谢词

我的毕业论文是在韦xx老师的精心指导和大力支持下完成的，他渊博的知识开阔的视野给了我深深的启迪，论文凝聚着他的血汗,他以严谨的治学态度和敬业精神深深的感染了我对我的工作学习产生了深渊的影响,在此我向他表示衷心的谢意

这三年来感谢广西工业职业技术学院汽车工程系的老师对我专业思维及专业技能的培养，他们在学业上的心细指导为我工作和继续学习打下了良好的基础，在这里我要像诸位老师深深的鞠上一躬！特别是我的班主任吴廷川老师，虽然他不是我的专业老师，但是在这三年来,在思想以及生活上给予我鼓舞与关怀让我走出了很多失落的时候，“明师之恩，诚为过于天地，重于父母”，对吴老师的感激之情我无法用语言来表达，在此向吴老师致以最崇高的敬意和最真诚的谢意!

感谢这三年来我的朋友以及汽修0932班的四十多位同学对我的学习,生活和工作的支持和关心。三年来我们真心相待，和睦共处，不是兄弟胜是兄弟！正是一路上有你们我的求学生涯才不会感到孤独，马上就要各奔前程了，希望（，请保留此标记.）你们有好的前途，失败不要灰心，你的背后还有汽修0932班这个大家庭！

最后我要感谢我的父母，你们生我养我，纵有三世也无法回报你们，要离开你们出去工作了，我在心里默默的祝福你们平安健康，我不会让你们失望的，会好好工作回报社会的。

致谢词2

在本次论文设计过程中，感谢我的学校，给了我学习的机会，在学习中，老师从选题指导、论文框架到细节修改，都给予了细致的指导,提出了很多宝贵的意见与建议，老师以其严谨求实的治学态度、高度的敬业精神、兢兢业业、孜孜以求的工作作风和大胆创新的进取精神对我产生重要影响。他渊博的知识、开阔的视野和敏锐的思维给了我深深的启迪.这篇论文是在老师的精心指导和大力支持下才完成的

感谢所有授我以业的老师，没有这些年知识的积淀，我没有这么大的动力和信心完成这篇论文.感恩之余,诚恳地请各位老师对我的论文多加批评指正,使我及时完善论文的不足之处。

谨以此致谢最后，我要向百忙之中抽时间对本文进行审阅的各位老师表示衷心的感谢。开学自我介绍范文:首先，我想说“荣幸"，因为茫茫人海由不相识到相识实在是人生一大幸事,更希望能在三年的学习生活中能够与大家成为好同学，好朋友。其次我要说“幸运"，因为在短暂的私下接触我感觉我们班的同学都很优秀，值得我学习的地方很多,我相信我们班一定将是团结、向上、努力请保留此标记.）的班集体.最后我要说“加油"衷心地祝愿我们班的同学也包括我在内通过三年的努力学习最后都能够考入我们自己理想中的大学，为老师争光、为家长争光，更是为了我们自己未来美好生活和个人价值，加油。哦，对了,我的名字叫“＊＊＊”，希望大家能记住我，因为被别人记住是一件幸福的事！！
）查看更多与本文《高中生开学自我介绍》相关的文章。

钢龙骨铝单板幕墙施工方案
一、幕墙所用工具：
无齿锯片切割机、手电钻、冲击电钻、射钉枪、各种规格的钻花、扳手、螺丝刀、手锤、墨线、线垂、尼龙线、钢卷尺、电焊机、氧切设备、受动吸盘、电动吊蓝、注胶枪、风动拉铆枪、安全带等。
二、材料进场前的准备工作
此部分工作为工程的起始阶段,要以为施工服务为原则，按期、保质、保量地完成,具体如下：
（一）设计人员需在合同签订后，根据本工程的建筑图和幕墙工程方案图,在最短的时间内提出本工程的用料计划表.
(二）项目经理部与生产部互相配合,依据施工进度计划表和工程现场的实际情况作出本工程的加工计划,合理组织、安排生产，保证产品及时到场。
三、安装工艺流程
放线→固定骨架的连接件→固定骨架→安装铝板→收口构造处理→检验四、安装注意事项：铝板的品种、质量、颜色、花型、线条应符合设计要求，并应有产品合格证。幕墙墙体骨架如采用型钢龙骨时，其规格、形状应符合设计要求，并应进行除锈、防锈处理。铝板安装，当设计无要求时，宜采用抽芯铝铆钉,中间必须垫橡胶圈。抽芯铆钉间距以控制在100—150mm之内。
(一)放线:固定骨架，将骨架的位置弹到基层上。骨架固定在主体结构上，放线前检查主体结构的质量。
（二)固定骨架的连接件：在主体结构的柱上焊接连接件固定骨架。
（三）固定骨架：骨架预先进行防腐处理。安装骨架位置准确，结合牢固。安装完检查中心线、表面标高等。为了保证板的安装精度，宜用经纬仪对横梁竖框杆件进行贯通。对变形缝、沉降缝、变截面处等进行妥善处理，使其满足使用要求.
（四）安装铝板：铝板的安装固定要牢固可靠，简便易行。板与板之间的间隙要进行内部处理，使其平整、光滑。铝板安装完毕,在易于被污染的部位，用塑料薄膜或其他材料覆盖保护。
焊接施工方案
1. 焊接的要求:
焊条的选择
a. 同种钢材焊接时焊条的选择要点：
满足等强度和等刚度要求。
焊条的合金成分符合或接近被焊的母材。
在没有直流焊机的地方，就不宜选用仅限于直流电源的焊条，而应选用交直流电源两用的焊条.
尽量选用酸性焊条。
b. 异种钢焊接时焊条选择要点
一般碳钢和低合金钢的焊接：
使焊接接头的强度大于被焊钢材中最低的强度。
使焊接接头的塑性和冲击韧性不低于母材。
一般选择含铬镍量比母材高，塑性、抗裂性较好的奥氏体形不锈钢焊条。
对于不重要的该类异种钢，可选用与不锈钢相应的焊条。
焊接构造和接头设计
c. 钢结构焊接构造设计
减少零部件加工的工作量
宜选用平焊或横焊的焊接位置
焊缝的布置对称于构件截面中和轴、薄壁结构中采用接触点焊，侧焊缝间啬槽或塞焊，减少焊接变形
减少焊缝的数量和尺寸，焊缝长度和焊脚尺寸应由计算确定，不得随意增大
d. 焊接接头
对接接头;搭接接头；T型接头；角接接头；槽焊和塞焊接头;接触点焊
焊条的保管
e. 保存在通风良好、干燥的地方，温度不低于5℃，相对温度低于60％。
f. 不宜直接放在地上，放在专用的架子或柜子里，随用随启封，以免受潮变质.
g. 搬运堆放时，应小心轻放，防止药皮受震脱落.
h. 不同型号的焊条分开保存。
i. 在焊条箱内放入除湿剂。
2. 焊接要求
除去焊接体表面的湿气，用干燥的布将水除去。
在雨中禁止焊接，因焊接表面的水珠会影响焊条与焊体得不到充分焊接，而且容易产生漏电。
焊接的长度、高度、依据施工图。
焊接过程中，防止焊火花飞溅损坏其它饰面,要使用接火斗.
3. 焊缝存在的问题：
一般存在的问题：
a. 焊高不够
b. 焊缝不平整光滑
c. 焊缝长度不到,夹渣
检查方法:
d. 长度检查:用尺度量。
e. 形状检查：目测确度或焊缝量规。
检查表:
预埋件原有编号，依据埋件顺序全数检查、填表（用埋件检查表换焊接检查表)。合格：0，不合格：×。
4. 焊缝偏差控制目标
项目
允许偏差（mm）
对接
焊缝余高
S≤20
0。5~3
S=20～40
0.5～3
S=40
30.5~4
焊缝错边
≤0.18
组合焊缝
S=20~40
0~+2
S≤40
0～+3
角焊缝
焊缝余高
K〈 6
0～+2
K=6～10
0～+3
K 〉10
0～+3
焊角尺寸
K〈 6
0～+2
K=6～14
0～+3
K 〉14
0～+4
石材幕墙施工方案
1、技术准备
1.1施工图纸审核交底
施工人员要充分熟悉施工图，对图纸疑点逐项记录,结合设计交底配合设计,共同完善设计图纸（如柱、装饰柱侧的凹线与结构边梁矛盾、挑檐处结构与外挂桃檐板的做法、设计造型的具体要求等）。
1。2实测结构的偏差
偏差的实测是理石加工及排板的先决条件，应配足人力在短时间内完成并保证数据准确。
1.3图纸排板与向厂方交底
排板过程中要密切与设计结合，向加工厂方交底前应请设计对图纸予以确认；向厂方交底要细,并办理签认手续。
1.4排板放线
排板放线的依据是排板图，任何更改必须与二次设计人进行协商.
2、主要材料的质量标准
2.1花岗岩板
质量等级要求优等，板面无裂纹,板材厚度为25mm，板面无缺棱掉角,切割采用砂锯切割。执行中华人民共和国建材行业标准《天然花岗石建筑板材》JC205—92.
石材验收标准（允许偏差mm)
项目
烧毛面
光面
检验方法
立面垂直
6
3
用3米托线板
表面平整
3
1
用2米直尺和楔形塞尺
阳角方正
4
2
用200毫米方尺
接缝平直
4
2
拉5米通线
接缝高低
3
0。3
用直尺和塞尺
接缝宽度
1
0。5
尺检
2。2角钢连接件、不锈钢挂件、螺栓、焊条、结构胶均应有材质证明、检验报告及出厂合格证。
“百年大计，质量第一”为保证石材各连接件的防水、耐酸碱、抗震要求，与主体焊接的连接件采用Q235低碳钢,其化学成分、机械性能包括屈服点应符合“GB700—88”国家标准规定，其余所有挂件均采用日本进口304不锈钢板（不锈钢材质为0Cr18Ni9或1Cr18Ni9）加工制成，并按“GB4237-92”标准检测不锈钢化学成分和强度极限、延伸率等物理性能，挂件要有承载抗剪及挠度试验。焊条采有E4303碳钢焊条，焊条应符合“GB5117-85”国家标准.
2.3粘结的建筑密封胶宜采用中性耐候硅酮密封胶，使用时检查有效期。

一、 施工进度计划表
二、 进场设备计划表
三、 施工人员计划表
八、 工艺流程图

贴柔性加强材料

挂垂直、水平位置线
背面刷胶
大角挂两竖直钢丝
结构上弹出水平、垂直线
石材铣槽
清理结构表面
工地收货

镶不锈钢固定件
临时固定上层墙板
镶顶层墙板
注板缝密封胶
清洗
紧固不锈钢连接件
插入连接件
用粘接剂灌下层墙板槽
放置底层板、用其定位
镶不锈钢固定
调节与临时固定
钢架安装
将粘接剂灌入上层板槽
验收、竣工

十二、石材的安装工艺和方法
1、结构偏差实测
实测结构的偏差，对结构的修整、二次设计的排及板材加工等工作具有非常实际的指导意义.偏差实测采取经纬仪投测与垂直、水平挂线相结合的方法，挂线采用细钢丝；测量结果及时记录并绘制实测成果,提交项目经理和设计人员,对设计提出有建设性的意见。
2、施工单位配合设计
接到完整的设计院图纸后，立即进行图纸审核，施工开工前将问题汇总并及时与设计院交换意见，确定具体做法,扫清施工的图纸障碍。进行施工单位配合设计单位的图纸设计，尽早提交施工现场和加工定货厂方.
3、放线
外墙面水平线以设计轴线为基准。要求各面大墙的结构外墙面在剔除胀模墙体或修补凹进墙面后，使外墙面距设计轴线误差不大于1cm.
放线的具体原则是：以设计各内墙轴线定窗口立线，以各层设计标高+50cm线定窗口上下水平线，弹出窗口井字线并根据二次设计图纸弹出型钢龙骨位置线.每个大角下吊垂线,给出大角直控制线。放线完成后，进行自检复线，复线无误再进行正式检查，合格后方可进行下步工序.
4、连接件焊接与龙骨安装
连接件采用角钢与结构预埋铁三面围焊，为保证连接部位的耐久性，角钢下缘增加一道焊缝，即实际为四面围焊。焊接完成，按规定除去焊渣并进行焊缝隐检，合格后刷防锈漆二遍.连接件的固定位置按连接件弹线位置确定，采取水平跟线、中心对线、先点焊、确定无误后再满焊的方法。
假柱、挑檐等部位由于结构填充空心砌围护墙或石材面距结构面的空隙过大，为满足建筑设计的外立面效果，需在砼结构外侧附加型钢龙骨。型钢龙骨通过角钢连接件与结构预埋件焊接，焊缝要求及检验、防腐做法同上。次龙骨与挂件的连接采用不锈钢螺栓，次龙骨根据螺栓位置开长孔，与舌板相互配合实现位置的调整.钢龙骨的安装位置必须符合挂板要求。
5、挂件安装
待连接件或次龙骨焊接完成后，用不锈钢螺栓对不锈钢挂件进行连接。不锈钢销钉位置，不锈钢挂件位置通过挂件螺栓孔的自由度调整,板面垂直无误后，再拧紧螺栓，螺栓拧紧度以不锈钢弹簧垫完全压平为准，隐检合格后方可进行下道工序。
6、饰面板安装
根据图纸做法干挂板材用挂件连接,自下而上分层托挂。板面原则上大面压小面，建筑物大角阳角及柱阳角为V形角.板材开槽宽60mm，孔深16mm，孔中距板材外表面为12。5mm。板材安装必须跟线,按规格按层找平、找方、找垂直。
挂板时缝宽按二次设计图要求进行调整，先试挂,每块板用靠尺找平后再正式挂板，安装挂件前应将结构胶灌入槽内.宽缝板处，不锈钢挂件与下方已安装完石材上口之间用高分子聚合物垫实。
关键工序的质量要求与技术措施
1、连接件的焊接
本工程为“预埋件+连接板+不锈钢挂件”或“预埋件+连接板+型钢龙骨+不锈钢挂件”固定石材的安装工艺;预埋件已于结构施工时完成。保证预埋件与连接板及龙骨的焊接质量对外饰面的牢固与耐久尤为重要.特作如下要求：
焊接前清理焊口，焊缝周围不得有油污、锈物。焊前取同样厚度预埋板、连接件、型钢、焊条、焊接电流做同条件焊接试样，提交现场监理、总包认定，合格后方可正式施焊.
正式满焊时应正确掌握焊接速度，要求等速焊接,保证焊缝厚度宽度均匀一致。对电弧长度（3mm）、焊接角度(偏于角钢一侧）、引弧与收弧都应执行焊接规程。清除熔渣后进行外观及焊缝尺寸自检,确认无问题后方可转移地点继续焊接.
2、石材安装
首先应根据排板图核对板材规格,无误后进行板端开槽和板材安装.为保证开槽的质量（垂直度、槽深、糟位），采取如下措施：
现场制作木制石材固定架，将石板固定后再开槽。槽位上下对齐挂件，标出位置后再开槽。槽深用云石机及标尺杆预先调好位置，以标尺杆顶住石材，槽深度16mm为宜。开槽完毕应进行自检，包括槽深、位置、垂直度、槽侧石材有无劈裂。
石材上墙前,先清除槽内浮尘、石渣；试挂（板位、板垂直等要求见下表）后，槽内注胶、安装石板，靠尺校核。外饰面允许偏差执行“JGJ73-91"规范。
干挂饰面允许偏差
检查项目

光面
烧毛面
检测手段
立面垂直
≤3
≤6
2米托线板
表面平整
≤1
≤3
2米托线板、楔尺
阳角方正
≤2
≤4
边长20cm方尺、楔尺
接缝平直
≤2
≤4
10米尼龙绳及尺
接缝高低差
≤1
≤3
30cm钢尺、楔尺
接缝宽度
≤0.5
≤1
用尺检查
3、嵌缝
首先用特制板刷清理石材板缝，将缝内滞存物、污染物、粉末清除干净,以增加密封胶的附着能力。
宽缝填塞泡沫嵌缝条。嵌缝条为Ф20，填塞深度应平直一致（距石材板面8mm）、无重叠，遇挂件断开时碰头缝严密无空隙。
嵌缝胶为硅酮密封胶，打胶先贴胶条,避免污染相邻石材，石材嵌胶后胶体呈弧形内凹截面,内凹面距石材表面1。5mm。胶枪嵌缝分段一次完成，速度应保证嵌缝无气泡、不断胶。嵌缝胶镏压应在初凝成型时完成，保证外形一致。

下面为附送毕业论文致谢词范文！不需要的可以编辑删除！谢谢！

毕业论文致谢词

我的毕业论文是在韦xx老师的精心指导和大力支持下完成的，他渊博的知识开阔的视野给了我深深的启迪，论文凝聚着他的血汗,他以严谨的治学态度和敬业精神深深的感染了我对我的工作学习产生了深渊的影响，在此我向他表示衷心的谢意

这三年来感谢广西工业职业技术学院汽车工程系的老师对我专业思维及专业技能的培养，他们在学业上的心细指导为我工作和继续学习打下了良好的基础，在这里我要像诸位老师深深的鞠上一躬!特别是我的班主任吴廷川老师，虽然他不是我的专业老师，但是在这三年来，在思想以及生活上给予我鼓舞与关怀让我走出了很多失落的时候，“明师之恩，诚为过于天地，重于父母",对吴老师的感激之情我无法用语言来表达，在此向吴老师致以最崇高的敬意和最真诚的谢意!

感谢这三年来我的朋友以及汽修0932班的四十多位同学对我的学习，生活和工作的支持和关心。三年来我们真心相待，和睦共处，不是兄弟胜是兄弟!正是一路上有你们我的求学生涯才不会感到孤独,马上就要各奔前程了,希望（,请保留此标记。）你们有好的前途，失败不要灰心，你的背后还有汽修0932班这个大家庭！

最后我要感谢我的父母，你们生我养我，纵有三世也无法回报你们,要离开你们出去工作了，我在心里默默的祝福你们平安健康,我不会让你们失望的,会好好工作回报社会的.

致谢词2

在本次论文设计过程中，感谢我的学校，给了我学习的机会,在学习中，老师从选题指导、论文框架到细节修改，都给予了细致的指导，提出了很多宝贵的意见与建议,老师以其严谨求实的治学态度、高度的敬业精神、兢兢业业、孜孜以求的工作作风和大胆创新的进取精神对我产生重要影响。他渊博的知识、开阔的视野和敏锐的思维给了我深深的启迪。这篇论文是在老师的精心指导和大力支持下才完成的

感谢所有授我以业的老师，没有这些年知识的积淀，我没有这么大的动力和信心完成这篇论文。感恩之余，诚恳地请各位老师对我的论文多加批评指正，使我及时完善论文的不足之处。

谨以此致谢最后，我要向百忙之中抽时间对本文进行审阅的各位老师表示衷心的感谢。开学自我介绍范文：首先，我想说“荣幸”,因为茫茫人海由不相识到相识实在是人生一大幸事，更希望能在三年的学习生活中能够与大家成为好同学，好朋友。其次我要说“幸运"，因为在短暂的私下接触我感觉我们班的同学都很优秀，值得我学习的地方很多,我相信我们班一定将是团结、向上、努力请保留此标记。）的班集体.最后我要说“加油”衷心地祝愿我们班的同学也包括我在内通过三年的努力学习最后都能够考入我们自己理想中的大学,为老师争光、为家长争光，更是为了我们自己未来美好生活和个人价值,加油。哦,对了，我的名字叫“＊**”,希望大家能记住我，因为被别人记住是一件幸福的事!！
）查看更多与本文《高中生开学自我介绍》相关的文章。

南昌华南城一期住宅配套商务和文化活动
中心会所（14＃楼)精装修工程
（幕墙装饰）

施
工
组
织
设
计

项目经理：____________
编 制 人: ___________
审 批:____________
江西圳昌装饰工程（集团)
年 月 日
第二章
第三章 目 录
第四章 编制说明 ………………………………………………………………… 5
第一章 工程概况………………………………………………………… 7
第一节 工程概述………………………………………………………… 7
第二节 说明……………………………………………………………… 7
第二章 施工方案………………………………………………………… 7
第一节 施工目标………………………………………………………… 7
第二节 管理模式………………………………………………………… 8
第三节 项目人员配置…………………………………………………… 8
第四节 主要机械设备及测量器具的选择（详见机械设备表）……… 8
第五节 劳动力安排 …………………………………………………… 8
第六节 施工准备 ……………………………………………………… 9
第三章 幕墙主要施工方法……………………………………………… 10
第一节 幕墙施工方法………………………………………………… 10
第二节 隐框玻璃幕墙、铝板幕墙施工方案……………………………11
第三节 铝板幕墙施工方法………………………………………………14
第四节 施工作业指导书 ……………………………………………… 18
第四章 质量保证措施 ………………………………………………… 19
第一节 工期保证措施………………………………………………… 19
第二节 施工进度计划表（详见附表）……………………………… 19
第三节 材料采购的质量保证………………………………………… 20
第四节 试验、检验、验收计划……………………………………… 23
第五章 安全保证措施…………………………………………………… 27
第一节 安全施工目标………………………………………………… 27
第二节 组织机构及规章制度………………………………………… 27
第三节 安全施工保证措施…………………………………………… 27
第六章 文明施工现场措施 …………………………………………… 28
第七章 售后服务及承诺…………………………………………………… 29
第一节 售后服务制度……………………………………………………… 29
第二节 保修和质保承诺………………………………………………… 30
第三节 第三节 售后服务保证措施……………………………………… 30

编制说明
第五章 编制依据
1、根据本工程设计图纸、施工现场实际情况，结合我公司ISO9001质量保证体系及国家关于工程建设现行的有关法律、法规及行业规定进行施工组织设计的编制。
2、根据相关的国家现行标准、工程技术规范。
3、国家现行标准、规范、规章：
《建筑幕墙》JG 3035—1996
《金属与石材幕墙工程技术规范》JGT133—-2001
《玻璃幕墙工程技术规范》JGJ 102—96
《玻璃幕墙工程质量检验标准》JGJ/T
