铝合金框、扇及塑料框、扇玻璃安装施工质量交底.doc

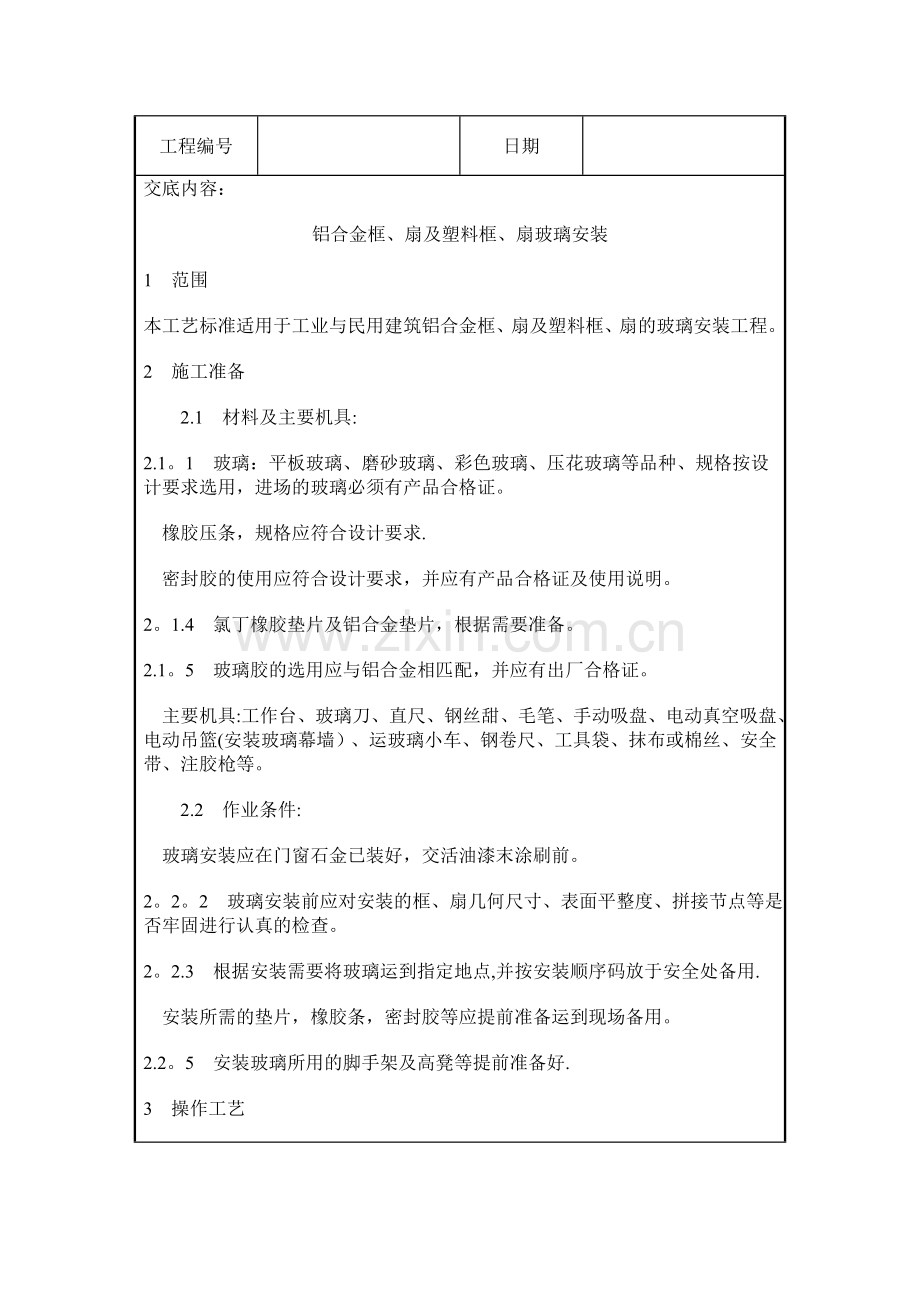

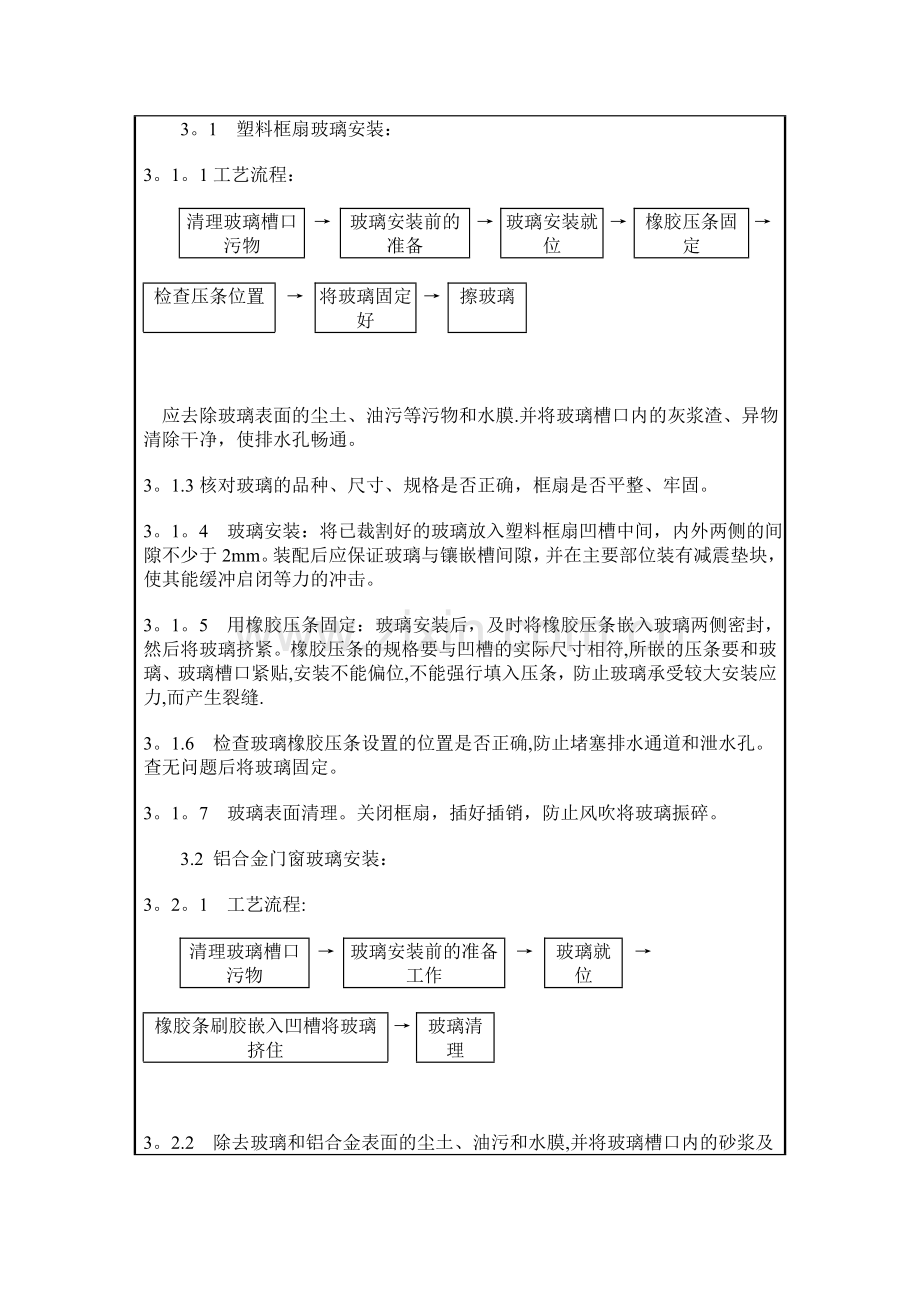

铝合金框、扇及塑料框、扇玻璃安装施工质量交底完整(完整版资料，可直接使用可编辑，推荐下载）工程名称 交底部位 工程编号 日期 交底内容：铝合金框、扇及塑料框、扇玻璃安装1 范围本工艺标准适用于工业与民用建筑铝合金框、扇及塑料框、扇的玻璃安装工程。2 施工准备 2.1 材料及主要机具:2.1。1 玻璃：平板玻璃、磨砂玻璃、彩色玻璃、压花玻璃等品种、规格按设计要求选用，进场的玻璃必须有产品合格证。 橡胶压条，规格应符合设计要求. 密封胶的使用应符合设计要求，并应有产品合格证及使用说明。2。1.4 氯丁橡胶垫片及铝合金垫片，根据需要准备。2.1。5 玻璃胶的选用应与铝合金相匹配，并应有出厂合格证。 主要机具:工作台、玻璃刀、直尺、钢丝甜、毛笔、手动吸盘、电动真空吸盘、电动吊篮(安装玻璃幕墙）、运玻璃小车、钢卷尺、工具袋、抹布或棉丝、安全带、注胶枪等。 2.2 作业条件: 玻璃安装应在门窗石金已装好，交活油漆末涂刷前。2。2。2 玻璃安装前应对安装的框、扇几何尺寸、表面平整度、拼接节点等是否牢固进行认真的检查。2。2.3 根据安装需要将玻璃运到指定地点,并按安装顺序码放于安全处备用. 安装所需的垫片，橡胶条，密封胶等应提前准备运到现场备用。2.2。5 安装玻璃所用的脚手架及高凳等提前准备好.3 操作工艺 3。1 塑料框扇玻璃安装：3。1。1工艺流程： 清理玻璃槽口污物 玻璃安装前的准备 玻璃安装就位 橡胶压条固定 检查压条位置 将玻璃固定好 擦玻璃 应去除玻璃表面的尘土、油污等污物和水膜.并将玻璃槽口内的灰浆渣、异物清除干净，使排水孔畅通。3。1.3核对玻璃的品种、尺寸、规格是否正确，框扇是否平整、牢固。3。1。4 玻璃安装：将已裁割好的玻璃放入塑料框扇凹槽中间，内外两侧的间隙不少于2mm。装配后应保证玻璃与镶嵌槽间隙，并在主要部位装有减震垫块，使其能缓冲启闭等力的冲击。3。1。5 用橡胶压条固定：玻璃安装后，及时将橡胶压条嵌入玻璃两侧密封，然后将玻璃挤紧。橡胶压条的规格要与凹槽的实际尺寸相符,所嵌的压条要和玻璃、玻璃槽口紧贴,安装不能偏位,不能强行填入压条，防止玻璃承受较大安装应力,而产生裂缝.3。1.6 检查玻璃橡胶压条设置的位置是否正确,防止堵塞排水通道和泄水孔。查无问题后将玻璃固定。3。1。7 玻璃表面清理。关闭框扇，插好插销，防止风吹将玻璃振碎。 3.2 铝合金门窗玻璃安装：3。2。1 工艺流程: 清理玻璃槽口污物 玻璃安装前的准备工作 玻璃就位 橡胶条刷胶嵌入凹槽将玻璃挤住 玻璃清理 3。2.2 除去玻璃和铝合金表面的尘土、油污和水膜,并将玻璃槽口内的砂浆及异物清除干净，畅通排水孔，并复查框扇开关是否灵活。使用密封胶固定时，应先调整好玻璃的垂直及水平位置，密封胶与玻璃及其糟口粘结处必须干燥、洁净。 玻璃安装准备:将玻璃下部用约3mm厚的氯丁橡胶垫块垫于凹槽内,避免玻璃直接接触框扇。3。2.4 玻璃安装：将已裁割好的玻璃在铝合金框扇中就位,就位的玻璃应罢在凹槽中间,并应有充足地嵌入量。装配后应保证玻璃与镶嵌槽间隙,并在主要部位装有减震垫块,使其能缓冲启闭等力的冲击。平板玻璃与窗玻璃槽的配合尺寸、名称详见图9-1及表9-10。 平板玻离与窗玻璃糟的配合尺寸 (mm) 表9-10 玻璃厚度 a b c 3 2。5 5 3 4,5，6 2。5 6 3 8 3 8 3 注:玻璃槽宽9mm时，玻璃镶嵌口净宽则应2mm。 用胶条固定：先将橡胶压条放在玻璃两侧挤紧，检查安装位置是否正确,应不堵塞排水孔,然后将橡胶压条拿出，在压条上均匀地刷胶(硅酮系列密封胶)重新将压条依次嵌入玻璃凹槽内固定。橡胶压条的规格应与凹槽实际尺寸相符，其长度应短于玻璃周边长度，拐角处应将条切成八字角连接并用胶粘牢.胶条应与玻璃和槽口紧贴,不得松动，安装不得偏位，不得强行填入胶条.3。2.6 安装中空玻璃和玻璃面积大于0。65m2位于竖框中的玻璃时,应将玻璃搁置在两块相同的定位垫块土，搁置点离玻璃垂直边缘距离不小于玻璃宽的1/4,且不宜小于150mm；位于扇中的玻璃，按开启方向确定垫块位置，其定位垫块的宽度应大于所支撑玻璃的厚度,长度不应小于25mm。中空玻璃与窗玻璃槽的配合尺寸、名称详见图9-2及表9-11定位垫块下面可设铝合金垫片，垫块和垫片均固定在框扇上。3.2。7安装迎风面玻璃时，玻璃镶入框内后要及时用通长镶嵌条在玻璃两侧挤紧或用垫块固定，防止阵风将玻璃拍碎。3.2。8 平开门窗的玻璃外侧要采用玻璃胶嵌封，应使玻璃与错框连成整体。3.2。9 检查垫块，镶嵌条是否堵塞排水通道和排水孔. 擦净玻璃，关闭门窗。 3。3 塑料框扇玻璃安装 中空玻璃与窗玻璃槽的配合尺寸（mm） 表911 中空玻璃 固定部分 可动部分 玻璃+A+玻 c c 下边 上边 两侧 下边 上边 两侧 3+A+3 12 12 4+A+4 13 13 5+A+5 14 14 6+A+6 15 15 注:A=612mm。 图92 a镶嵌口净宽;b镶嵌深度；c-镶嵌槽间;口空气层厚度3。3.1工艺流程： 清理玻璃槽口内杂物 玻璃安装前准备工作 下班安装就位 橡胶条固定、粘牢 清理 3.3。2 除去玻璃及塑料框、扇上的尘土、污垢,并将框、扇槽口内的砂浆及异物清扫干净,疏通排水孔。 检查门窗扇的开启使用是否灵活，五金附件是否齐全。3。3。4 按门窗型号及玻璃尺寸，根据安装的需要，分别搬运至安装地点备用。应随安随运，并注意玻璃存放在不被砸碰的安全地点。3。3.5 玻璃安装就位：将玻璃摆放在槽口中间，两侧的间隙相等。3。3.6 橡胶压条固定:将橡胶压条在玻璃两侧同时填嵌入槽，将玻璃挤紧固定，并使其周边受力均匀一致，橡胶条拐角处应切割成八字角，并用密封胶粘牢。 检查排水孔反排水通道是否受阻，应使其通畅。3.3。8 玻璃的清理，门窗关闭。4 质量标准 4.1 保证项目:玻璃裁割尺寸正确，安装必须平整、牢固，无松动现象。 4。2 基本项目：4.2。1 橡胶密封条必须嵌塞密实,拐角八字切割整齐、粘结牢固.4。2.2 玻璃胶填嵌密实,八字割角整齐，表面整齐光滑、顺直，无错台，胶缝以外无污染。 排水通道及排水孔畅通。4。2。4 玻璃与密封条（玻璃胶）、玻璃与槽口粘结牢固，无空鼓.5 成品保护 5。1 门窗玻璃安装后,应将风钩挂好或插上插销，防止刮风损坏玻璃。并派专人看管门窗，每日定时开关门窗,以减少损坏。 5。2 面积较大，造价昂贵的玻璃，应在交工验收前再安装,如需提前安装，应有保护措施。 5.3 安装玻璃时,应自备脚手凳或脚手架，不要随便蹬踩窗台板. 5.4 填封密封胶条或玻璃胶的门窗，应待24h后方可开启门窗。 5。5 避免用强酸性洗涤剂清洗玻璃。热反射玻璃的反射膜面若溅上碱性砂浆，要立即用水冲洗干净,以免使反射膜变质. 5。6 不能用酸性洗涤剂或含研磨粉的去污粉清洗反射玻璃的反射膜面，以免在反射膜上留下伤痕或使反射膜脱落。 5。7 防止焊接、切割及喷砂等作业产生的火花和飞溅的颗粒物质损伤玻璃。如焊接火花飞溅到钢化玻璃上，会使其表面产生细微的伤痕,在受到风压或振动力的作用，伤痕就逐渐扩大,一旦进入玻璃厚度中心部分的拉应力层后,会引起玻璃突然全面地破碎。6 应注意的质量问题 61 玻璃切割尺寸掌握不好：没按实物去测量尺寸，裁割后不符合安装要求，过大或过小。 6.2 槽口内的砂浆、杂物清理不干净:应认真把住清理关,没经检查不准装玻璃。 6。3 尼龙毛条、橡胶条丢失或长度不到位:密封材料应按设计要求选用，丢失后及时补装. 6。4 橡胶压条选型不妥，造成密封效果不好：密封橡胶条易在转角处脱开,应在密封条下边刷胶，使之与玻璃及框扇结合牢固。 6.5 玻璃清理不净或有裂纹：玻璃安装后，及时用软布或棉丝清擦干净，达到透明、光亮，发现裂纹玻璃及时更换。7 质量记录本工艺标准应具备以下质量记录： 7.1 玻璃的出厂合格证。 7。2 橡胶条的出厂合格证及材质证明. 7.3 玻璃胶的出厂合格证及材质证明. 7.4 垫块、镶嵌条的材质证明及使用要求。 7.5 质量检验评定记录。技术负责人：交底人：接交人:铝合金门窗中空玻璃安装施工方案简介：铝合金门窗安装施工方案。主要包括材料及主要机具，操作工艺,质量标准，成品保护，应注意的质量问题等几方面内容。1施工准备1。1材料及主要机具：铝合金窗：规格、型号应符合设计要求,且应有出厂合格证。1。1.2 铝合金门窗所用的五金配件应与门窗型号相匹配。所用的零附件及固定件最好采用不锈钢件，若用其它材质，必须进行防腐处理。1.1.3防腐材料及保温材料均应符合图纸要求，且应有产品的出厂合格证。l。1。4 325号以上水泥：中砂按要求备齐。1.15与结构固定的连接铁脚、铁接铁板，应按图纸要求的规格各好。并做好防腐处理.1.1。6焊条的规格、型号应与所焊的焊件相符，且应有出厂合格证。1。7嵌缝材料、密封膏的品种、型号应符合设计要求。1.1。8防锈漆、铁纱(或铝纱)、压纱条等均应符合设计要求,且有产品的出厂合格证；1。1.9密封条的规格、型号应符合设计要求，胶粘剂应与密封条的材质相匹配，且具有产品的出厂合格证。l.1.10主要机具：铝合金切割机、手电钻、圆锉刀、半圆锉刀、十字螺丝刀、划针、铁脚、圆规、钢尺、铜直尺、钢板尺、钻子、锤子、铁锹、抹子、水桶、水刷子、电焊机、焊把线、面罩、焊条等。1。2作业条件:1.2。1结构质量经验收后达到合格标准，工种之间办理了交接手续。1。2。2按图示尺寸弹好窗中线，并弹好+50cm水平线，校正门窗洞1:3位置尺寸及标高是否符合设计图纸要求，如有问题应提前剔凿处理。1.2.3检查铝合金门窗两侧连接铁脚位簧与墙体预留孔洞位置是否吻合，若有问题应提前处理.并将预留孔洞内的杂物清理干净。铝合金门窗的拆包检查，将窗框周围的包扎布拆去,按图纸要求核对型号，检查外观质量和表面的平整度，如发现有劈棱、窜角和翘曲不平、严重超标、严重损伤、外观色差大等缺陷时，应找有关人员协商解决，经修整鉴定合格后刊可安装.1。2.5认真检查铝合金门窗的保护膜的完整，如有破损的，应补粘后再安装。2操作工艺2.1 工艺流程弹线找规矩门窗洞口处理门窗洞口内埋设连接铁件铝合金门窗拆包检查按图纸编号运至安装地点。检查铝合金护膜铝合金门窗安装门窗口四周嵌缝、填保温材料清理安装五金配件安装门窗密封条质量检验纱扇安装。2.2弹线找规矩:在最高层找出门窗口边线，用火线坠将门窗口边线下引，并在每层门窗口处划线标记，对个别不直的口边应剔凿处理。高层建筑可用经纬仪找垂直线。 门窗l:1的水平位置应以楼层+50cm水平线为准，往上反，量出窗下皮标高，弹线找直，每层窗下皮（若标高相同）则应在同一水平线上。2.3墙厚方向的安装位置：根据外墙大样图及窗台板的宽度，确定铝合金门窗在墙厚方向的安装位置；如外墙厚度有偏差时，原则上应以同一房间窗台板外露尺寸一致为准,窗台板应伸入铝合金窗的窗下5m为宜。2。4安装铝合金披水：按设计要求将披水条固定在铝合金窗上，应保证安装位置正确、牢固。2.5防腐处理：2。5.1门窗框两侧的防腐处理应按设计要求进行。如设计无要求时，可涂刷防腐材料，如橡胶型防腐涂料或聚丙烯树脂保护装饰膜，也可粘贴塑料薄膜进行保护,避免填缝水泥砂浆直接与铝合金窗接触.2.5.2 铝合金门窗安装时若采用连接铁件固定，铁件应进行防腐处理，连接件最好选用不锈钢件。2.6就位和临时固定：根据已放好的安装位置线安装，并将其吊正找直，无问题后方可用定。2。7与墙体固定:铝合金门窗与墙体固定有三种方法：2。7 。l沿窗框外墙用电锤打6孔（深60mm），并用型（6钢筋(4Omm60mmm）粘107胶水泥浆2 7.2连接铁件与预需求量钢标兵或剔出的结构箍筋焊牢。2。7。3混凝土墙体可用射钉枪将铁脚与墙体固定。 不论采用哪种方法固定，铁脚至窗角的距离不应大于180mm，铁脚间距应小于600mm。2。8处理门窗框与墙体缝隙：铝合金门窗固定好后，应及时处理门窗框与墙体缝隙.如设计未规定填塞材料品种时，应采用矿棉或玻璃棉毡条与层填塞缝隙,外表面留58mm深槽口填嵌缝膏，严禁用水泥砂将填塞.在门窗框两侧进行防腐处理后,可填嵌设计指定的保温材料和密封材料，待铝合金和窗台板安装后,将窗框四周的缝隙同时填嵌，填嵌时用力不应过大，防止窗框受力后变形。2。9.1将预留门洞按铝合金门框尺寸提前修理好。2。9.2在门框的侧边固定好连接铁件（或木砖）2.9。3门框按位置立好,找好垂直度及几何尺寸后，用射钉或自攻螺丝将其门框与墙体预埋件固定。2.10地弹簧座的安装：根据地弹簧安装位置，提前剔洞,将地弹簧放入剔好的洞内，用水泥砂浆固定. 地弹簧安装质量必须保证：地弹簧座的上皮一定与室内地平一致;地弹簧的转轴轴线一定要与门框横料的定位销轴心线一致.2。11 铝合金门扇安装：门框扇的连接是用铝角码的固定方法，具体作法与门框安装相同。2.12安装五金配件：待浆活修理完，交活油刷完后方可安装门窗的五金配件，安装工艺要求详见产品说明，要求安装牢固，使用灵活.2。13安装铝合金钢纱门窗：2 13 1绷铁砂(或铜纱、铝纱）、裁纱、压条固定,其施工方法同钢纱门窗的绷砂。2.13.3安装五金配件。3。质量标准3 1保证项目铝合金门窗及其附件质量。必须符合设计要求和有关标准的规定。3.1.2铝合金门窗的安装位置、丌启方向必须符合设计要求.3.1.3 铝合金门窗安装必须牢固,预埋件的数量、位置、埋设连接方法，必须符合设计要求。3.1。4 铝合金门窗框与非不锈钢紧固件接触面之间，必须做防腐处理：严禁用水泥砂浆作门窗框与墙体之间的填塞材料。3。2基本项目：3。2.1 铝合金门窗扇安装应符合以下规定 3。2.1.1平开门窗扇关闭严密，间隙均匀，开关灵活。3.2.1.2推拉门窗扇关闭严密，间隙均匀,扇与框搭接量应符合设计要求。3。2.1.3弹簧门扇自动定位准确，开启角度900l。50，关闭时间在610s范围之内。3.2 2铝合金门窗附件齐全,安装位置正确、牢固、灵活适用，达到各自的功能，端正美观。3.2。3 铝合金门窗框与墙体间缝隙填嵌泡满密实,表面平整、光滑，无裂缝，填塞材料、方法符合设计要求.3。2.4 铝合金门窗表面洁净，无划痕、碰伤，无锈蚀;涂胶表面平滑、平整，厚度均匀，无气孔。3。3允许偏差项目：门窗框两对角线长度差、门窗框正、侧面的垂直度、水平度、横框标高等，不得超过83规定的数值。铝合金门窗虫袈允许偏差表82允许偏差(m)榆验方法l门窗框悄对角线长度差2000m）2000m23用钢卷尺检查,量里角2半开窗窗扇与框搭接宽度差l4。2门窗保护膜应检查完整无损后再进行安装，安装后应及时将框两侧用水板条捆绑好，并禁止从窗口运送任何材料,防止碰撞损坏.4.3若采用低碱性水泥或豆石混凝土堵缝时，堵后应及时将水泥浮浆刷净，防止水泥同化后不好清理,并损坏表面的氧化膜。铝合金门窗在堵缝前，对与水泥砂浆接触面应涂刷防腐剂进行防腐处理.4.4抹灰前应将合金门窗用塑料薄膜保护好，在室内湿作业未完成前，任何工种不得损坏其保护膜，防止砂浆对其面层的侵蚀。4。5铝合金门窗的保护膜应在交工前撕去,要轻撕，且不可用开刀铲，防止将表面划伤，影响美观.4。6 铝合金门窗表面如有胶状物时,应使用棉丝沾专用溶剂擦试干净，如发现局部划痕，可用小毛刷沾染色液进行涂梁.4.7架子搭拆、室内外抹灰、钢龙骨安装,管道安装及建材运输等过程，严禁擦、砸、碰和损坏铝合金门窗樘料.4。8建立严格的成品保护制度。5应注意的质量问题5.1铝合金门窗采用多组组合时,应注意拼装质量，接缝应平整，拼樘框扇不劈楞,不窜角。5.2地弹簧及拉手安装不规矩,尺寸不准:应在安装前检查预留孔眼尺寸是否正确.5。3面层污染咬色:施工时不注意成品保护，未及时进行清理.5.4表面划痕：应严防用硬物清理铝合金表面的污物.5。5漏装披水:外窗没按设计要求装披水，影响使用. 10、阳台、楼梯间或楼梯栏扳等围护结构安装钢化玻璃时，应按发计要求用卡紧螺丝或压条镶嵌固定：在玻璃与金属框格相连接处，应衬垫橡皮条或塑料垫. 11、安装压花玻璃或磨砂玻璃时，压花玻璃的花面应向外,磨砂玻璃的磨砂面应向室内. 12、安装玻璃隔断时，隔断上柜的顶面应有适量缝隙,以防止结构变形，将玻璃挤压损坏。13、死扇玻璃安装，应先甩扁铲将木压条撬出，同时退出压条上小钉子，并将裁口处抹上底油灰，把玻璃推铺平整，然后嵌好四边木压条将钉子钉牢，将底灰修好、刮净。 14、安装中空玻璃及面积大于0。65的玻璃时,安装于竖框中玻璃，应放在两块定位垫块上，定位垫块距玻璃垂直边缘的距离官为玻璃宽的l4，且不宣小于150。安装窗中玻璃,按开启方向确定定位垫块位置，定位垫块宽度应大于玻璃的厚度，长度不宜小于25mm,并应符合设计要求。 15、铝合金框扇玻璃安装时。玻璃就位后，其边缘不得与框扇及其连接件相接触，所留间隙应符合有关标准的规定.所用材料不得影响泄水孔；密封膏封贴缝口,封贴的宽度及深度应符合设计要求，必须密实、平整、光洁. 16、玻璃安装后，应进行清理，将油灰、钉子、钢丝卡及木压条等随平清理干净，关好门窗。27 417冬季施工应在已安装好玻璃的室内作业,温度应在正温度以上：存放玻璃的库房与作业面温度不能相差过大，玻璃如从过冷或过热的环境中运入操作地点，应与玻璃温度与室内温度相近后再行安装；如条件允许，要将预先裁割好的玻璃提前运入作业地点。外墙铝合金框、扇玻璃不宜冬季安装。A9工程材料/构配件/设备报审表工程名称：清华豪苑1楼 编号：致： 永安监理公司 （监理单位）我方于 年 月 日 进场的工程 材料 数量如下（见附件)。现将质量证明文件及自检结果报上,拟用于下述部位： 门窗 请予以审核。附件：1、数量清单 2、质量证明文件 3、自检结果承包单位（章） 赣英建筑安装 项目经理 易奇雪 日 期 年 月 日 审查意见: 经检查上述工程材料/构配件/设备，符合/不符合设计文件和规范的要求，准许/不准许进场，同意/不同意使用于拟定部位。项目监理机构 永安监理公司 总/专业监理工程师日 期 年 月 日 A4 门窗节能工程 报验申请表工程名称：清华豪苑1#楼 编号：致： 永安监理公司 （监理单位）我单位已完成了 清华豪苑1#楼门窗节能工程四至十二层保温 工作，现报上该工程报验申请表，请序以审查和验收。附件:门窗节能工程检验批一份承包单位（章) 赣英建筑安装 项目经理 易奇雪 日 期 年 月 日 审查意见：项目监理机构 永安监理公司 总/专业监理工程师日 期 年 月 日 A4 门窗节能工程 报验申请表工程名称：清华豪苑1楼 编号:致： 永安监理公司 （监理单位)我单位已完成了 清华豪苑1#楼门窗节能工程十三至二十六层保温 工作，现报上该工程报验申请表，请序以审查和验收。附件：门窗节能工程检验批一份承包单位（章） 赣英建筑安装 项目经理 易奇雪 日 期 年 月 日 审查意见：项目监理机构 永安监理公司 总/专业监理工程师日 期 年 月 日 门窗节能工程检验批/分项工程质量验收表 JN3。4编号：工程名称清华豪苑1#楼分项工程名称门窗节能检验批/分项系统、部位4至12层施工单位赣英建筑安装专业工长项目经理易奇雪施工执行标准名称及编号分包单位分包项目经理施工班组长国家验收规范、省验收规程规定施工单位检查评定记录监理(建设)单位验收记录主控项目1建筑外门窗的进场检验规范6。2.1符合要求2外窗的性能参数及复验规范6。2。2规范6。2。3符合要求3建筑门窗采用的玻璃品种及中空玻璃密封规范6。2。4符合要求4金属外门窗隔断热桥措施规范6。2.55建筑外窗采用气密性现场实体检验符合要求6外门窗框或副框与洞口之间的密封；外门窗框与副框之间的密封规范6。2。7符合要求7寒冷地区外门安装的保温、密封措施8外窗遮阳设施的性能及安装符合要求9特种门的性能及安装规范6。2。1010天窗安装位置、坡度、密封规范6。3。11符合要求一般项目1门窗扇镶嵌和玻璃的密封条的性能及安装规范6.3。2符合要求2门窗镀（贴）膜玻璃的安装及密封规范6.3。33外门窗遮阳设施调节应灵活、能调节到位符合要求施工单位检查评定结果合 格项目专业质量检查员：(项目技术负责人)年 月 日监理(建设）单位验收结论监理工程师（建设单位项目负责人)： 年 月 日门窗节能工程检验批/分项工程质量验收表 JN3.4编号：工程名称清华豪苑1楼分项工程名称门窗节能检验批/分项系统、部位13至26层施工单位赣英建筑安装专业工长项目经理易奇雪施工执行标准名称及编号分包单位分包项目经理施工班组长国家验收规范、省验收规程规定施工单位检查评定记录监理（建设)单位验收记录主控项目1建筑外门窗的进场检验规范6。2.1符合要求2外窗的性能参数及复验规范6。2。3符合要求3建筑门窗采用的玻璃品种及中空玻璃密封符合要求4金属外门窗隔断热桥措施规范6.2。55建筑外窗采用气密性现场实体检验规范6。2.6符合要求6外门窗框或副框与洞口之间的密封；外门窗框与副框之间的密封规范6.2。7符合要求7寒冷地区外门安装的保温、密封措施规范6。2。88外窗遮阳设施的性能及安装规范6.2。9符合要求9特种门的性能及安装10天窗安装位置、坡度、密封规范6。3.11符合要求一般项目1门窗扇镶嵌和玻璃的密封条的性能及安装规范6。3。2符合要求2门窗镀（贴)膜玻璃的安装及密封规范6。3.33外门窗遮阳设施调节应灵活、能调节到位规范6。3。3符合要求施工单位检查评定结果合 格项目专业质量检查员：（项目技术负责人）年 月 日监理（建设）单位验收结论监理工程师（建设单位项目负责人): 年 月 日 原材料（设备)合格证、试验报告汇总表 JN2.2工程名称：清华豪苑1楼 材料品种： 共 页第 页序号产品名称、规格合格证（质保书)生产厂家进场使用部位（系统)性能检测报告形式检验报告复试批次检测报告号检测结果备注数量( )日期审查结论质量检查员： 监理工程师：铝合金门窗技术交底一、适用范围：本技术交底适用于朱雀E时代广场铝合金门窗安装工程.二、施工准备：1、材料要求：1.1 铝合金门窗的规格，型号应符合设计要求，五金配件配套齐全，并具有出厂合格证。1.2 防腐烂材料、填缝材料、密封材料、防锈漆、水泥、砂、连接铁角、连接板等应符合设计要求和有关标准的规定。1.3 进场前应对铝合金门窗进行检查验收，不合格者不准进场.运到现场的铝合金门窗应分型号、规格堆放整齐,并存放于仓库内。搬运时轻拿轻放，严禁扔摔2、主要机具设备2。1、机械设备： 电锤、电钻、射钉枪、电焊机、经纬仪。2。2、主要工具 螺丝刀、手锤、扳手、钳子、水平尺、线坠。三、作业条件：1、 主体结构经过有关质量部门验收合格。工种之间已办好交接手续。2、 检查门窗洞口尺寸及标高是否符合设计要求.有预埋件的门窗洞口还应检查预埋件的数量、位置及埋设方法是否符合设计要求,如果不符合设计要求，则应及时处理.3、 按图纸要求尺寸弹好门窗中线，并弹好室内+50cm水平线.4、 检查铝合金门窗，如有劈棱窜角和翘曲不平、偏差超标、表面损伤、变形及松动、外观色差较大者，应于有关人员协商解决，经处理，验收合格后才能安装。四、施工工艺：1、工艺流程:划线定位铝合金门窗披水安装防腐处理铝合金门窗安装就位铝合金门窗固定门窗框间隙间的处理门窗及门窗玻璃的安装五金配件安装2、操作工艺：2。1、划线定位2.1.1、根据设计图纸中门窗的安装位置、尺寸及标高，以顶层门窗边线为准，用线坠或经纬仪将门窗边线下引，并在各层门窗口处划线标记，对不直的口边应剔凿处理。2.1。2、门窗的水平位置应以楼层室内+50cm水平线为准向上放，量出窗下皮标高，弹线找直.每一层必须保持窗下皮标高一致。 2。2、铝合金门窗披水安装 按施工图要求将披水固定在铝合金窗上,且要保证位置正确、安装牢固. 2.3、防腐处理 按设计要求处理 2.4、铝合金门窗安装就位 根据划好的门窗定位线，安装铝合金门窗框,并及时调整好门窗框的水平、垂直及对角线长度是否符合质量标准，然后用木楔临时固定。 2。5、铝合金门窗固定 用射钉枪或金属膨胀螺栓将铝合金门窗铁脚固定到砌入墙内的预制混凝土块体内。 2。6、门窗框间隙间的处理 铝合金门窗安装固定后，应先进行隐蔽工程验收，合格后及时按设计要求处理门窗框与墙体之间的缝隙。 2。7、门窗扇及门窗玻璃的安装 2.7。1门窗扇和门窗玻璃应在洞口墙体表面装饰完工后安装。 2。7。2推拉门窗在门窗框安装固定后，将配好玻璃的门窗扇整体安入框内滑道,调整好框与扇的缝隙。 2.8、安装五金配件 五金配件与门窗连接用镀锌螺钉.安装的五金配件应结实牢固，使用灵活。五、质量标准：1、主控项目1.1、 铝合金门窗的品种、类型、规格、尺寸、性能、开启方向、安装位置、连接方式及型材壁厚应符合设计要求。铝合金门窗的防腐处理及填嵌、密封处理应符合设计要求。检查方法：观察；用尺检查，检查产品合格证书、性能检测报告、进场验收记录和复验报告；检查隐蔽工程验收记录。1.2、 铝合金门窗框和副框的安装必须牢固。预埋件的数量、位置、埋设方式、与框连接方式必须符合设计要求.检验方法：手扳检查;检查隐蔽工程验收记录。1.3、 铝合金门窗扇必须安装牢固，并应开关灵活、关闭严密，无倒翘。推拉门窗扇必须有防脱落措施。检验方法：观察、开启和关闭检查；手扳检查.1.4、 铝合金门窗配件的型号、规格、数量应符合设计要求，安装应牢固,位置应正确,功能应满足使用要求。检查方法：观察；开启和关闭检查；手扳检查。2、一般项目2.1、 铝合金门窗表面应洁净、平整、光滑、色泽一致,无锈蚀。大面应无划痕、碰伤。漆膜或保护层应连续。检验方法：观察。2.2、 铝合金门窗推拉门窗扇开关力不应大于100N。检查方法：用弹簧称检查。2.3、 铝合金门窗框与墙体间的缝隙应填饱满，并采用密封胶密封.密封胶表面应光滑、顺直、无裂纹。检查方法：观察；轻敲门窗框检查；检查隐蔽工程验收记录。2.4、 铝合金门窗扇的橡胶密封条或毛粘封条应安装完好,不得脱槽。检查方法：观察;开启和关闭检查。2.5、 有排水孔的铝合金门窗，排水孔应畅通，位置和数量应符合设计要求。检查方法:观察.2.6、 铝合金门窗安装的允许偏差和检验方法应符合下表的规定。铝合金门窗安装的允许偏差和检验方法项次项目允许偏差（mm）检查方法1门窗槽口宽度、高度1500mm1。5用钢尺检查1500mm22门窗槽口对角线长度差2000mm3用钢尺检查2000mm43门窗框的正、侧面垂直度2.5用垂直检测尺检查4门窗横框的水平度2用1m水平尺和塞尺检查5门窗横框标高5用钢尺检查6门窗竖向偏离中心5用钢尺检查7双层门窗内外框间距4用钢尺检查8推拉门窗扇与框搭接量1。5用钢尺检查六、成品保护：1、铝合金门窗装入洞口临时固定后，应检查四周边框和中间框架是否用规定的保护胶纸和塑料薄膜封贴包扎好，再进行门窗框与墙体间缝隙的填嵌和洞口墙体表面装饰施工,以防止水泥砂浆、灰水、喷涂材料等污染损坏铝合金门窗表面.在室内外湿作业未完成前，不能破坏门窗表面的保护材料。2、应采取措施,防止焊接作业时电焊火花损坏周围的铝合金门窗型材、玻璃等材料。3、严禁在安装好的铝合金门窗上安放脚手架、悬挂重物。经常出入的洞口，应及时保护好门框。严禁施工人员踩踏铝合金门窗，严禁施工人员碰擦铝合金门窗。4、交工前撕去保护胶纸时要轻轻剥离,不得划破、刮花铝合金表面氧化膜。七、注意事项：1、 安装前应逐樘检查、核对其规格、型号、形式、表面颜色等，必须符合设计要求。2、 对在搬运和堆放过程造成的质量问题，应经过处理合格后，方可安装.3、 安装的位置、开启方向及标高应符合设计要求，在安装前应对标高、预留洞口的基准线进行复核,以确保安装位置的正确。4、 铝合金门窗安装后要平整、方正，在安装的过程中应使用吊线或角尺检测,尤其是在填塞门窗口缝之前，应重点检查门窗框的各向垂直度，待各口缝的塞灰具有一定的强度后再拔去木楔和固定物。对于污染铝合金表面的灰浆和污物要及时擦去。5、 门窗玻璃厚度与扇梃镶嵌槽及密封条的尺寸配合要符合国家标准及设计要求，安装密封条时要留有伸缩余地，以免密封条脱落.6、 门窗表面胶污尘迹应用专门溶剂或棉纱醮干净水清洗掉,填嵌密封胶多余的痕迹要及时清理掉，不得划伤铝合金门窗表面,以确保完工的铝合金门窗表面整洁美观。八、环境、职业健康安全管理措施:1、环境管理措施：在施工过程中应防治施工噪音污染，在施工现场地噪音敏感区域宜选择使用低噪音设备，也可以采取其他降低噪音的措施。2、职业健康安
