煤矿巷道栋梁切割施工方案.doc

煤矿巷道切割改造施工方案协议

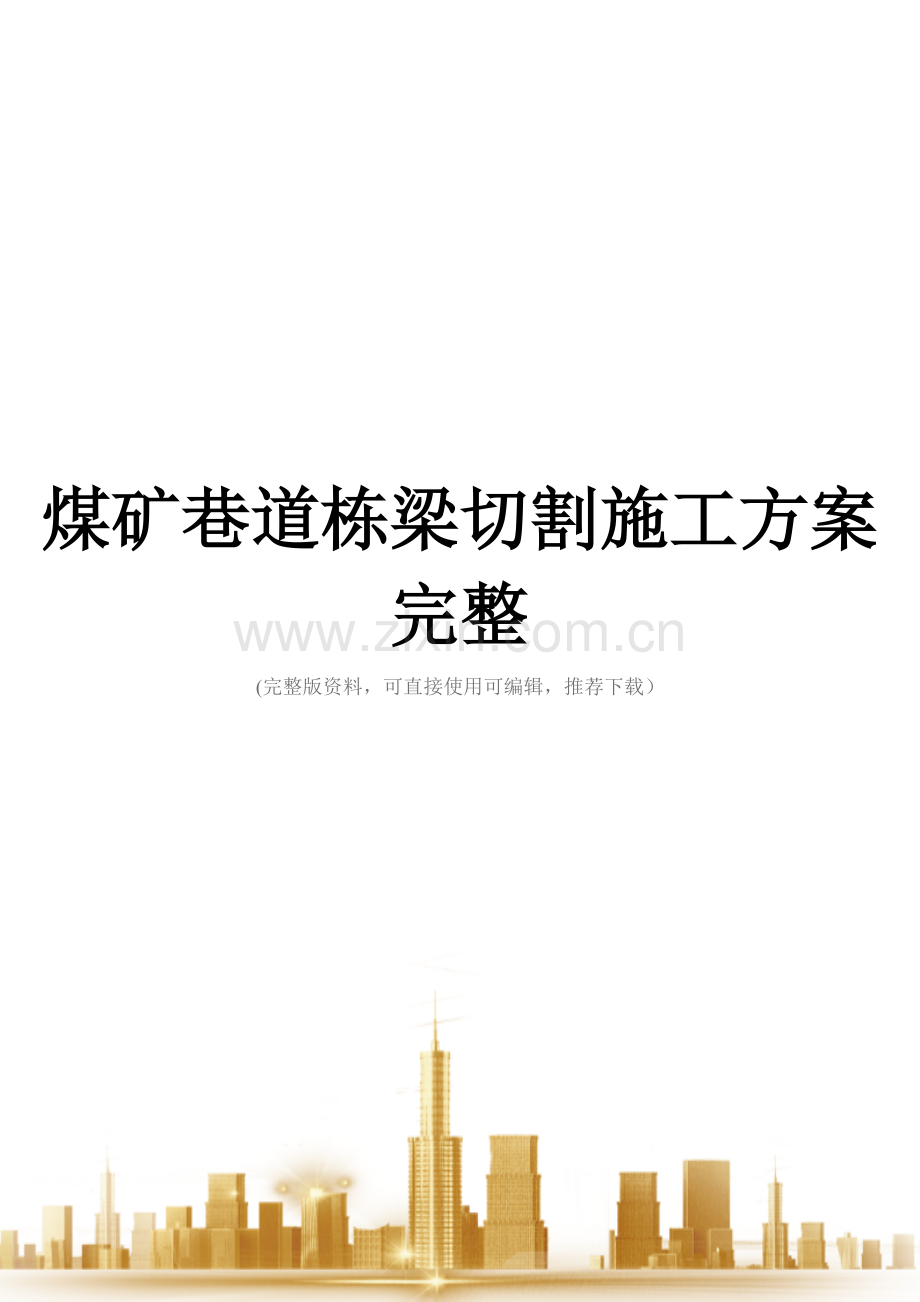

煤矿巷道栋梁切割施工方案完整
(完整版资料，可直接使用可编辑，推荐下载）

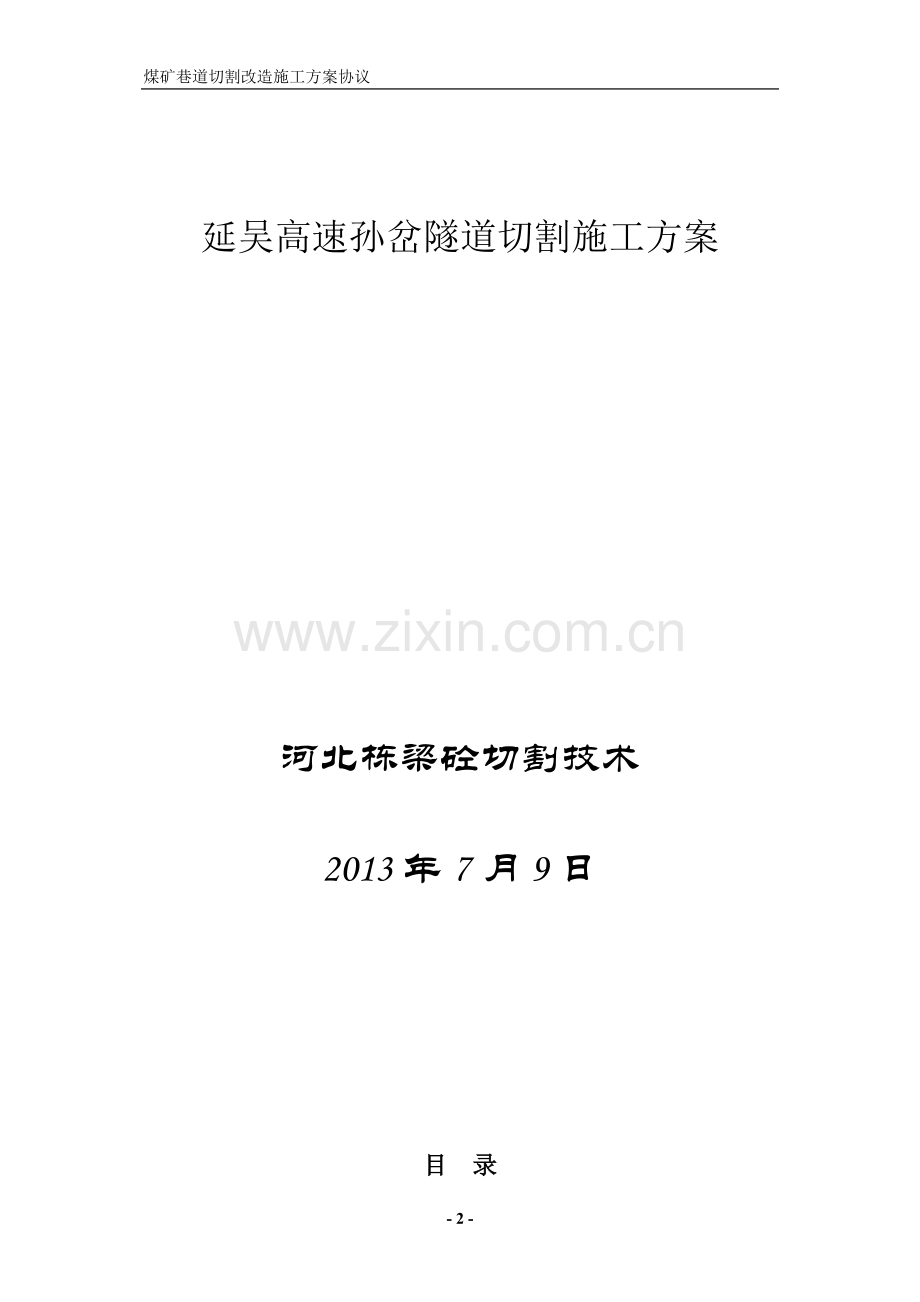

延吴高速孙岔隧道切割施工方案

河北栋梁砼切割技术
2013年7月9日

目 录
一、工程概况 3
二、服务与照管 3
三、施工部署 4
1、项目管理机构的组建 4
2、项目管理人员配置表 4
3、施工劳动力配置计划 5
4、主要施工机械、设备、材料配置计划 5
5、施工临时用水、用电准备 6
四、工程造价及结算方式6
五、拆除施工方案 8
1、工程特点分析及整体拆除方案： 8
2、拆除作业工序： 8
六、质量保证措施10
七、安全管理措施10
1、安全管理方针、目标11
2、安全教育制度11
3、安全管理制度12
4、安全防护措施 12
5、消防措施14
八、环境保护与文明施工措施15
1、降尘措施15
2、降低噪音措施16
3、渣土清运措施16
4、文明施工措施17
5、环境卫生措施18

一、工程概况
工程名称:隧道切割拆除工程项目
工程地点：陕西省延安
施工内容：隧道巷道改造静力切割拆卸
二、服务与照管
该项目位于陕西省延安，我们严格执行各项管理制度，和环境、安全保护措施，保证施工安全和避免环境污染。措施如下:
1、不断与甲方领导及负责人沟通，随时接受甲方领导对施工的指导与建议，并对错误之处及时改进。
2、领会甲方对于本工程的安全技术交底，并执行甲方规定的各项规章制度。
3、按照规定的时间施工，并采取可行的技术措施，减小施工时产生的震动、噪音、扬尘污染。
4、遵守工地有关制度,按照规定时间施工。
三、施工部署
1、项目管理机构的组建
由于本工程位置特殊对施工技术、安全、质量方面的要求高。我公司将委派经验丰富的工程技术人员，以及施工管理人员组成项目管理机构。根据工程特点，合理组织施工.
2、项目管理人员配置表
序号
职务
人数
职能
1
项目经理
1
项目负责人
2
施工经理
2
施工负责人
3
后勤主管
1
物资供应
4
安全员
1
安全负责人
3、施工劳动力配置计划
根据本工程的实际工程量、施工难度特点，经技术论证，拟投入如下技术工种和施工人员如下表：
施工劳动力配置表
序号
工种
机械数量
班组
人数/每班
总人数
1
切割施工组长
5台
2
1
2
2
切割施工工人
5台
3
3
12
3
液压分裂机工人
4
1
8
8
4
钻孔技术工
2台
1
2
2
5
液压钻机
2台
1
2
4
6
合计
18人
4、主要施工机械、设备、材料配置计划
根据本工程的实际工程量、难度特点,经技术论证，拟投入如下设备及相关耗材：
机械、设备及主要施工材料配置表
序号
设备名称
单位
数量
备注
1
绳锯切割机
台
4
切割设备
2
碟片式切割机
台
4
用于横向切割分块
3
工程钻机
台
5
钻穿金刚石孔
4
水泵
台
2
施工供水设备
11
液压分裂机
套
3
切割后分裂卸块设备
12
绳锯机头
套
4
切割设备配套器材
13
绳锯液压钳
台
2
绳锯切割设备
5、施工临时用水、用电准备
(1）施工用电：
切割作业需要使用380伏三相电源。可根据现场配电箱情况接出满足切割设备作业所需的电源，为切割设备提供动力电源。
（2）施工用水:
切割作业需要用水.可根据附近的水源接点情况用自备水管引导水源。
四、施工计划进程安排
1、在切割进行前对特殊位置进行支撑加固。进行分段放线确定切割位.置。横向向前掘进切割1。5米拆卸后待加固完成后方可进行下一步切割.避免交叉作业.积极的配合甲方管理人员的管理.有计划的保证安全提前完成工程量。

五、切割拆除施工方案
1、工程特点分析及整体拆除方案:
本工程切割拆卸部分为：隧道巷道内切割拆卸过程中要本着低振动、安全施工不破坏原结构的原则施工。
我们经对图纸认真分析并了解现场情况后，决定采取如下方法对建筑实施局部保护性拆除施工。
1横向按每一次1.5米最长距离不超两米的施工方法进行。
2采用碟式锯片横向切割.横向上下间距为1米，切割深度按图纸规范要求进行切割.防止对保留结构造成损坏。
3首先采用水钻钻机钻吊装孔和绳锯的穿绳孔.
4立向竖刀位置。切割前采用钻机进行钻分裂机预备孔。卸块时采用分裂方法更为安全高效。
3(绳锯）切割设备对顶板进行切割分块，切割成独立块后，采用50铲车顶升拆卸.
2、拆除作业工序：
合理的安排施工工序，是高效率施工的保障。本项目的总体施工工序如下:
（1)首先清理施工范围内残留物及杂物。并将切割的场地清理腾空，使整个拆除区周围无障碍，达到切割拆卸作业的最佳位置
（3）拆除部分按预计规划范围，吊装孔规格为70mm-108mm,切割块规格按重量比例进行切割，每块重量为5吨以内，为确保铲车能平稳拆卸安全施工.
(4)测量放线后，按照甲方所划切割线确定的位置,在每个吊拆构件体上用水钻钻孔,每块板上打一个圆孔，使每个吊拆单元可以穿入钢丝绳进行吊拆。

六、质量保证措施
1、施工前，管理人员认真学习施工规范、工艺标准、设计要求和施工组织方案，做到心中有数。
2、做好对施工人员的技术交底，并对参加施工人员进行质量及安全教育。
3、改变施工工艺必须经双方协调同意，任何变更一律以书面通知为准。
4、施工用材料、工具与设备应经过检验合格后方可进场.
七、安全管理措施
1、安全管理方针、目标
（1）安全管理方针：安全第一,预防为主。
（2)安全生产目标：确保无重大工伤事故，杜绝死亡事故。
（3）安全组织保证体系：针对本工程的规模与特点，以项目经理为首，由各施工小组的管理人员组成安全保证体系。
2、安全教育制度
安全教育程序如下框图
组织

安全

教育
工人三级教育
特种工人培训教育
班前教育 技术交底
上报项目经理部
上报安全总监备案
现场责任工程师监督检查
安全资料下发
批阅教育考卷
填写教育卡
培训资料下发
上岗证
填写教育卡
本检查
班前工具检查
日安全注意事项

组织

安全

活动
周一下午12:30安全生产大会
每天月25日15:00安全生产总结会
安全总监主持召开
（全体人员参加）
书面提交现场经理，
项目经理
例会人员记录备案安全宣传教育
上周安全总结表彰
汇报月安全年产状况，提出下月安全生产控制计划

3、安全管理制度
（1）安全技术交底制:根据安全措施要求和现场实际情况,各级管理人员需亲自逐级进行书面交底。
（2）班前检查制：总工程师在班前对施工方督促与检查.
（3）周一安全活动制:经理部每周一要组织全体施工人员进行安全教育,对上一周安全方面存在的问题进行总结，对本周的安全重点和注意事项做必要的交底，使广大工人能心中有数,从意识上时刻绷紧安全这根弦。
（4）定期检查与隐患整改制：经理部每周要组织一次安全生产检查，对查出的安全隐患必须制定可行的整改措施。定时间、定人员整改,并作好安全隐患整改、消项记录。
（5)危急情况停工制：一旦出现场危及职工生命安全险情,要立即停工，同时即刻报告公司，及时采取措施排除险情。
（6）持证上岗制：特殊工种必须持有上岗操作证，严禁无证上岗。
4、安全防护措施
（1)所有施工人员认真贯彻执行公司“安全第一”的安全方针。
（2)开工前要对全体施工人员进行技术安全、消防保卫等交底，做到班前班后总结，对工程结构详细了解，全员明白清楚后方可施工。
(3)民工进场前要签订《施工安全协议书》,明确安全责任,做到安全合理用工,并指定专人负责安全生产指挥。
（4）施工人员要遵守安全生产三大纪律:进入施工现场必须戴好安全帽、高空作业必须系好安全带、高空作业不得往下掉东西。
(5）施工人员进场要配带入场证，业务人员进场需到门卫处领取安全帽方可入场。
（6）甲方及公司上级领导在门卫处领取安全帽，由现场人员陪同入场视察,指挥检查工作。
（7）各工种必须按照本工种的安全技术操作规程操作.
(8）专职安全员巡视现场，严格按照安全交底及安全操作规程施工。
（9）使用明火作业要经消防安全部门审批。使用氧气、乙炔时必须开动火证。氧气切割作业时，必须设专人对切割时产生的铁渣进行处理。并备有灭火器保证消防安全。
（10）机械负荷前应进行试运转，不得带“病”作业,每日要检查各部件牢固情况。
（11)在高空作业时,检查下部结构情况是否稳固,分段作业要观察结构连接情况，不得立体作业。
（12）在施工期间，做到三不伤害：不伤割自己,不伤害别人，不被别人伤害，确保安全施工。
(15）在施工过程中做好安全防护。搭设围挡对施工区域进行封闭，防止非施工人员进入现场.
（16)施工中发生重大突发事件时，果断采取措施并及时向甲方及有关管理部门汇报.
5、消防措施
（1）进入施工现场的工作人员一律进行防火安全教育。
（2）进入施工现场必须严禁遵守施工现场所规定的各项保卫工作条例。
（3）进入施工现场的人员禁止随便吸烟，必须到指定的地点吸烟.
(4）施工现场明火作业、使用电焊、气焊等必须到上级相关主管部门申请，经审查合格批准后，方可进行焊、割作业.
(5）电焊工、气焊工在得到上级相应主管部门审查批准后，进行焊接时必须设专人看火，持有效的灭火器和灭火用，方可进行焊割、气焊作业。
（6）电焊工、气焊工等在作业前必须将周围的可燃物清除，减少火险隐患。
（7）施工现场设专职治安、保卫消防干部二人，全面负责施工现场的防盗、防火措施,检查监督整改工作。
（8）凡焊、气割作业的必须持上级相关主管部门签发的特殊工种上岗操作证,无证人员不得上岗作业。并在焊、气割施工现场设专职人员看护,避免发生火灾事故
（2）合理安排作业时间,严格按照规定的作业时间要求施工。

4、文明施工措施
(1）加强对职工的精神文明教育，遵守国家法规,不打架、不酗酒，文明待人、文明施工，以展现我公司职工的良好素质

(4）严禁按施工现场程序组织施工，以正确的施工程序协调和平衡机械拆卸、内部与外部的关系，保证工程紧张有序地顺利进行。
（5）坚持文明施工，提高施工现场标准化、规范化、科学化管理水平,设置标准的“一张图四板"，并在施工现场四周设醒目的企业标识及导向牌，出入口设专门保安人员，闲人不准随意入内。
（6）安全标志、防火标志和安全牌要明显醒目，“三宝”使用要认真,四口防护严密周到，施工现场按规定设置消防器材，易燃、易爆品有专人专库保管。
(7）保持施工现场场地平整、清洁及道路排水畅通。保证照明充足，无长明灯和路障.生活区设立垃圾堆放点,经常清理，施工作业面保持工完场地清。
5、环境卫生措施
(1)施工现场使用防尘网,防止粉尘对周围环境造成污染。
（2）施工期间，设专人定期清扫施工周围各道路及通往主要干道和门前三包地段，清运渣土期间每天派一辆货车，2-3人沿清运路线洒水清扫。
（3）现场无扬尘。在进行拆除时，边拆除边喷水降尘。
（4）待清运的渣土,清扫归堆，并用苫布遮盖.
（5）运输车辆的车容、车况良好,车辆出场时清扫车轮、车厢、关好防尘罩，以免尘土飞扬或者遗洒。
（6）一些有污染的物品要单独处理，以免运出后，污染环境或危害他人健康。
（7）施工现场应搭设隔声设施，尽量避免夜间使用大型机械拆除作业.
（8）工人在进行拆除作业时，要使用防护用品，避免拆除过程中对人体有害物质对人体造成危害。作业现场要保证通风良好。.

编制单位：河北栋梁切割设备科技
联系 ：0311—85289944
地址：石家庄市裕华区贾村宏达东路10号
44

混凝土静力切割施工方案
一、 编制依据
《混凝土结构工程施工质量验收规范》 (GB5 4-2002）
《建筑机械使用安全技术规程》 (JGJ33—86） ；
《建筑现场临时用电安全技术规程》 （JGJ46—88) ;
《建筑结构荷载规范》 （GB50367-2001） ；
《混凝土结构加固技术规范》 CECS25： 9。
中海广场项目一期 9＃、 16＃楼结构、 建筑及安装施工图及设计变更
图
二、 工程概况
2。 1 概况
工程名称： 中海广场项目一期 9＃、 16#楼及地下室工程
建设单位： 兰州中海宏洋房地产开发
设计单位: 甘肃建筑设计研究院
监理单位: 中海监理
施工单位: 浙江城建建设集团
本工程位于兰州市安宁区 B575 号规划路以南、 538 号规划路
（鑫源路) 以东、 T550 号路(莫高大道) 以西、 T511 号规划路以
北。
2. 2 本工程建筑功能为住宅项目， 工程总建筑面积 89065。 98
平方米。 16#楼地下 1 层， 地上 32 层， 建筑面积 50162. 61 平方米，
4
地下车库 5855. 44 平米。 因 16#楼主楼结构施工完成后 16#楼南侧商
业设计进行优化调整， 需在 16#楼地下室施工一条进入车库汽车坡
道, 需破除部分地下室顶板及梁， 经设计变更图确认标高及位置
后， 特制定本切割方案， 破除平面示意图见后附图.
2。 3 破除混凝土板厚为 300mm 及 180mm， 梁截面尺寸分别为
300mm＊700mmm， 300mm*500mm, 200mm＊600mm。
三、 静力切割施工方法
本工程环境内人流量较大， 施工环境要求避免高噪声、 扬尘等
污染. 因此本工程混凝土切割主要采用静力切割机械作业。
3。 1 混凝土切割工程施工机具
建筑物板梁柱结构局部切割作业， 对原有建筑物留的部分应外
形完整、 功能不得或缺。 原则上应采用静力切割方式。 本拆除工程
采用静力切割机械有绳锯、 碟锯等, 先分块后再把垃圾外运。
金刚石绳锯切割机（绳锯） 为液压驱动动力装置切割设备, 型
号 SGJ-20， 绳锯长度 20m， 电机功率 15kW， 是建筑物钢筋混凝土板
梁墙柱等结构的切割拆除以及加固施工适用的切割设备。 绳锯对密
排钢筋混凝土构筑物、 厚砖墙, 以至水下结构切割作业均能胜任,
可对较厚实的混凝土实现各种切割。 绳锯切割作业深度不受限制，
可满足墙锯不及的切割深度， 具备施工效率高、 使用范围广泛、 无
5
震动， 对原结构无损伤、 切割面平整美观、 无需再对切割面做修
整、 切割精度高、 环保(噪音小, 粉尘少) 、 对切割作业环境和空
间无特殊要求等特点。
3。 2 切割拆除
切割混凝土作业之前应清理作业面， 使作业面不要有块状物等
建筑垃圾。
混凝土切割应在 0℃以上环境温度条件下作业。 施工空间环境
能满足切割设备正常操作。
3。 3 混凝土切割工程施工工艺
混凝土切割工程施工工艺流程如下所示：
混凝土切割工程工艺流程图
1、 拆除范围周边梁板支撑加固
混凝土切割时局部边缘结构必须在楼板、 梁的下部做支撑架支
撑。 支撑架搭设范围根据楼板、 梁的结构具体情况确定， 并酌予施
加反力， 紧顶楔死， 有效卸荷。 在搭设支撑平台前应考虑锯路切割
线， 避免机械切割到支撑架平台.
6
拆除部位楼板下支撑架示意图

2、 定位放线
切割混凝土前应按照设计图纸要求准确测量出切割位置及大小
尺寸， 弹出切割控制线， 经监理单位或建设单位确认后再进行切
割. 弹线尺寸偏差宜不超过 50mm。
3、 确定切割顺序
混凝土切割作业总体施工顺序为由上至下.
4、 绳锯定位固定
（1） 根据楼板等结构切割线的位置安装导轨, 导轨沿切割线适
当接长， 导轨与混凝土构件间采用膨胀螺栓紧固。 按设备产家“设
备安装说明书” 的要求， 把绳锯安装在导轨上， 牢固固定。
立杆下设置50*200木跳板.
此步架上在拆除范
围内板下满铺木跳板
梁下立杆纵横距为1200mm
拆除部位楼层顶
下层楼板面层
7
（2） 绳锯等切割设备由具有上岗证的熟练工人操作， 执行机械
操作规程作业。
5、 混凝土块体分割
混凝土切割块体尺寸依据现场机械吊装或人工搬运的条件确
定. 切割块体大尺寸以滑轮组起吊能力酌定， 一般视构件厚度不
同， 每块可取 100～200kg， 落定在支撑平台或分散放置在楼板上，
然后再清运。
6、 混凝土块体分割与外运
现场吊运能力的大小决定了拆除时混凝土切割块体的大小及重
量。 切割分块的大小根据吊运能力确定, 每次吊装不得超过现场安
全起吊能力， 不宜过大或过长。 在现场局限条件下， 可采用“人工+
手推车” 搬运； 当人工搬运时， 将已切割混凝土部分与原结构分块
断开， 分散搁置在操作架上， 利用脚手板斜面移动到楼板上。 切割
块体的大小以便于 “人工+手推车” 搬运为度。
四、 切割作业技术要点
（1） 切割前角部预处理
采用绳锯进行切割， 由切割用的锯片形状及切割块体的形状所
决定, 在切割时不可避免地存在着过度切割现象。 故需要在切割作
业之前由切割锯片的直径及切割块体的厚度， 计算出过度切割值。

8
（2) 切割时对原结构的保护
在对待切割块体破碎前， 先切断混凝土中的钢筋, 以避免机械
凿除过程中因钢筋震动的传递影响原结构中混凝土与钢筋的连接。
切割块体或破碎混凝土的临时堆放地点必须是楼层能承受荷载较大
的地方, 如柱梁结合部位， 堆放地点要远离洞口等临边位置。 切割
块体不允许直接下落冲击操作平台或结构楼板， 应在混凝土块体下
落部位铺好木方或其它垫板， 缓冲平稳落地。
五、 安全施工要求及措施
1、 坚持“安全第一, 预防为主” 的方针， 执行安全技术交底制
度, 增强全员安全意识， 夯实安全基础， 落实安全生产责任制.
2、 严格执行《安规》 以及安全检查和安全奖惩制度， 坚决实行
安全生产否决权， 调查事故时坚持“三不放过” 的原则.
3、 认真执行标准化作业, 严格施工纪律和劳动纪委切实杜绝违
章指挥和违章操作。
4、 操作人员应穿工作服， 戴防护口罩和手套. 在作业过程中必
须听从安全员和施工员的监督.
5、 布建消防设备， 每个施工点配足灭火器两瓶。 尽量不存放易
9
燃物品， 施工过程废料及时清理外运, 并严禁在施工现场吸烟.
6、 施工现场安装、 使用临时用电线路和用电设施, 必须符合有
关技术规范和安全操作规程， 由专业电工负责， 确保用电安全。 现
场架设电线、 线路必须符合临时用电设计规定， 严格按“三相五
线” 制进行配制， 实行两级漏电保护的规定。 电器设备必须全部接
零接地， 并做好保护设施. 临时用电线缆敷设采取架空严禁拖地设
置。
7、 认真搞好施工现场规划， 场内布置整齐， 紧凑有序。 机械设
备归类整齐停放; 材料物资等分别类及时入库或存放在指定位置。
8、 使用前， 应检查并确认电动机、 电缆线均正常, 保护接地良
好， 防护装置安全有效， 锯片选用符合要求, 安装正确。
9、 启动后, 应空载运转， 检查并确认锯片运转方向正确， 升降
机构灵活， 运转中无异常、 异响， 一切正常后， 方可作业.
10、 混凝土切割操作人员 , 在推操作切割机时， 不得强行进
刀。
11、 切割厚度应按机械出厂铭牌规定进行， 不得超厚切割。
12、 混凝土切割时应注意被切割砼的力变化。 防止卡锯片、 绳
锯等.
13、 混凝土切割作业中， 当工件发生冲击、 跳动及异常音响时，
10
应立即停机检查, 排除故障后， 方可继续作业.
14、 切割的混凝土块大小应严格计算重量， 不得超出起吊允许范
围。
15、 严禁在运转中检查、 维修各部件。
16、 作业后， 应清洗机身， 擦干锯片绳锯, 排放水箱余水， 收回
电缆线， 并存放在干燥、 通风处.
＊＊**＊*平场工程

切割破碎专项施工方案
（*号地块、横一支路）

编制:

重庆*＊建筑工程
2021年4月10日

一、工程概况 3
1.2、 现场情况 3
1。3、 各方意见 3
1.4、 各方主体 3
1.5、 地质条件 4
二、编制依据、原则 4
2.1、编制依据 4
2.2、编制原则 4
三、施工准备、工期 5
3.1、施工方法的确定 5
3.2、施工人员、材料、机械准备 5
3。3、施工工期 6
3。4、平面布置 6
四、施工方案 6
4.1、施工流程 7
4.2、测量控制 7
4。3、机械切割 8
4.4炮锤式挖掘机破碎 10
五、安全措施及注意事项 10
六、附件 11
1、201*年12月21日专家论证报告及专家职称资料 11
2、与＊＊项目平面图 11
3、照片1 11
4、照片2 11

一、工程概况
本工程为＊＊＊*平场工程,平场工程范围地块面积为**亩，共包括1号至7号地块，横一支路。
本平场工程原土石方采用爆破常规施工，现6号地块和横一支路右侧是****厂房；根据相关规定，＊＊*厂房105m范围内不能进行爆破施工，此段施工范围内施工条件已发生改变,所以需重新单独编制施工方案，新方案应避免对中科院厂房造成损坏。
1.1、 地质条件
根据区域地质资料，此段岩层呈单斜产出，产状150°＜10°,层面间局部为粘性土充填，结合差.根据区域地质资料,地应力条件简单，应力水平极低.区域无断层,地质构造简单.
请给地勘报告的地质条件写完.

二、编制依据、原则
2.1、编制依据
1、工程测量规范（GB50026-2007);
2、《公路工程施工安全技术规程》；
3、切割机操作规程
4、《建筑机械使用安全技术规程》 JGJ33—2001
5、实际切割经验。
6、专家论证报告。
2.2、编制原则
1、确保工期的原则：
根据业主对本合同段的工期要求，编制科学的、合理的、周密的施工方案，合理安排进度,按工期网络控制，搞好工序衔接，实施进度监控，实现工期目标,满足业主的要求
2、安全第一的原则
确立安全工作目标、完善规章制度、层层签定安全生产责任状，强化安全教育和狠抓现场管理以及各项安全制度、措施的落实,确保安全生产目标的实现。
3、优质高效的原则
加强领导、强化管理、优质高效.根据在施工组织设计中明确的质量目标，贯彻执行GB/T19001-2021质量体系标准，积极推广、使用“四新”技术，确保创优规划和质量目标的实现。施工中加强标准化管理、控制成本、降低工程造价。
4、方案优化原则
科学组织、合理安排，优化施工方案是工程施工管理的行动指南，在施工组织编制中对关键工序进行多种施工方案的综合比选，在技术可行的前提下，择优选用最佳方案.
三、施工准备、工期
3。1、施工方案的确定
根据现场条件，为确保＊＊*厂房的安全，根据专家论证文件及变更造价分析，经协商处理，按如下确定施工方法：
1、 常规爆破+机械凿打：施工范围最近处距＊**房屋约 米以外.
2、 人工方式：造价太高，不适宜。
3、 静态爆破+机械破碎：基本无振动波，能满足＊＊厂房房屋的安全，满足会议纪要要求,此法较优,但爆破方案已注明距离＊*105米范围内不能实施爆破作业。
4、 切割+机械破碎:无振动波,能满足**厂房房屋安全，造价相对较低，满足专家论证要求，选择此方法施工。
选用切割+机械破碎方法优点：
1、不会对中**＊房造成损坏，避免对方索赔
2、与周围单位不产生纠纷,不产生爆破声响、爆破飞石、爆破粉尘、爆破震动以及爆破所产生的有毒、有害气体文明施工效果好。
3、不需要第三方检测。
3。2、施工人员、材料、机械准备
1、人员
项目经理: 1 人,现场技术负责人: 1 人，技术人员： 4 人;机械组： 23 人;后勤组；共 2 人。
2、材料
（1）切割机刀片、工具和劳保材料一批
（2）滑石粉、柴油、润滑油根据工作量大小设定
3、机械设备
斗容1。4m³履带式挖掘机 4台
炮杆155mm炮锤式挖掘机 4台
22KW、510型岩石开采切割机 4台
15T自缷式渣车 12台
清水泵 4台
1cm软管 若干
3。3、施工工期
施工时间 开始时间：甲方批准此方案日起共80天（总量约13万方，每天完成约2000m3）
3。4、平面布置
办公室、临时加工场地、后勤设施、宿舍同总施工组织设计内容；单独架设临时用电线路，整个范围内划分四个作业面，每个工作点各配置一台挖机、炮机、岩石开采切割机、发电机单独作业，以加快施工进度。
四、施工方案
4.1、施工流程
石方切割
测量放线
挖装外运
机械凿打

流程图

4.2、测量控制
根据建设单位提供导线点及道路定位图，用检验校正好的仪器，对所有坐标点及主要道路控制点进行全面复测，确认无误后报请监理及业主认可，然后在施工范围内布设一定有代表性的控制点，连接各点组成测区骨干，成为控制网，用高精度全站仪测定各点的相互位置，再以控制网为基础,测定道路各部点位，如:曲线起讫点、转点、曲线交点、曲中点、逐桩坐点、道路内的构筑物等，新增设导线点及道路定位点必须与相邻施工段各导线点闭合。并埋设护桩。
（1)、护桩必须埋设在施工场地以外,便于架设仪器的地方。
（2)、新增导线点与相邻要通视良好，以便于角度及边长测量。
(3）、导线点必须建在土质坚硬的地方和便于保存之处，以便安置仪器，使点位保持稳定，导线的边长,根据实际地形尽量不使其相差悬殊.
（4)、导线点布设要满足施工需要，密度要均匀，便于控制整个测区。
（5)、精确测量各导线点的边长及角度,并根据起始边的方向求出个新增导线点的坐标并进行严密平差，绘制图表报请监理工程师或业主批准后，投入使用。
（6）、测量精度应满足规范要求，角度闭合差(〞）±10√n， n 为测点数,坐标相对闭合差为±1/15000。
（7）、根据业主提供的水准点，用水准测量的方法,沿道路前进方向,增设水准基点，作为整个路线高路控制点,基平测量水准基点布设密度,应根据实际地形布置,以满足施工需要。并测定出各点高程。
（8）、根据平面控制测量所布置导线点及图纸道路主要控制点设计坐标，进行实地放线工作，其操作步骤:将经全站仪架设任一导线点上,后视相邻其它导线点,算出道路ZY点，YZ点，JD点坐标X、Y，分别定出以上各点。

4。3、机械切割
施工部位：6号地块和横一支路，全长 米,横向顶宽 米,横向底宽 米，切割平均深度5～7米。

切割机参数:切割深度60cm，功率22KW,支架长度7.5m，效率100m/台班，切割刀片D130cm.

切割机图片
根据选用机械设备和现场岩石较硬情况,设置纵向切割,不设置横向切割缝。纵向切割缝间距100cm,切缝深度50cm，先切割原地面较高处，后切割地势较低处，尽量使切割工作面高差小,保证移动设备时人工、机械安全方便，四个工作面间留条运渣便道。切割施工时冷却水源就近集水抽取，每个工作面用一台小型抽水泵和适量1cm软管供应冷却水，也控制现场尘，做到文明施工.
切割步骤：
⑴、测量放线，确定切割边线。
⑵、安装切割机底架，架子应安装平整.
⑶、在底架上安装切割机和适宜刀片，在适宜位置安装柴油发电机，安装抽水泵和冷却水软管。
⑷、通电、水后试切割,检查机械性能与稳定性。
⑸、切割完成后，移动切割机械。
4。4炮锤式挖掘机破碎
一段范围内切割完成后，采用炮锤式挖掘机破碎到需要的大小，然后用挖掘机和自卸车配合，装运石方到指定地点.
四、施工进度计划
一、工期安排
工程计划总工期80天.
二、工期保证措施
1． 组织完善的项目施工组织体系是保证计划实现的前提,制定科学合理可行的施工方案是保证完成合同施工内容的基础,精干、高效的现场项目部是保证合同实现的根本,对此,我们将对整个过程严加控制。
2． 加强与业主、监理、设计部门及当地有关单位的联系，求得相互支持、配合与理解,保证工程顺利进行。
3． 根据施工计划,合理调配资源，定期检查，加强过程控制，针对施工过程中出现的难点、关键部位制定相应对策,确保工程顺利实现。
4． 保证资源供应，确保顺利施工。
5． 做好施工机械设备的组织工作，确保能够按照施工方案进行机械设备配置,在施工过程中做好施工机械设备的维修保养工作，使所配备的机械设备均能有效发挥效率。
6． 根据工程量和施工工期的实际条件，实行全面开花的施工流程，无论我司中任何地块,均根据本施工方案的机械配置,分三个作业组进行施工。
7． 利用施工环境对噪声要求不严的有利条件,进行全天24小时不间断连续施工作业。
8． 认真分析工程所处地的天气、地理环境，作好相关的准备工作，制定相关的措施,保证生产的连续性。
六、施工质量保证措施
一、质量目标及质量保证体系
1、质量目标
根据设计图纸的要求及施工验收规范规定,结合企业自身的资质和施工技术规程，要求工程项目部贯彻我公司“精心组织、精心施工、科学管理、质量第一"的质量方针，以全员的高标准工作质量来保证工程各工序的质量，以各工序的质量来确保工程质量。在土石方工程的施工中完全按照设计图纸和建设方的要求进行.
2、工程质量保证体系
二、质量保证措施
1、强化质量意识,健全规章制度
a） 推行ISO9002系列标准,工作中按质量手册要求执行。
b） 质量意识教育:通过各种形式对全体职工进行加强质量意识的教育.大力提高全体管理人员、施工人员的质量意识，使每个职工牢固树立“质量第一” 、“质量是生命”的思想，及时发现与宣传在质量工作中做出贡献的个人与集体。树立质量先进班组、先进个人的典范。
建设单位监理 政府质量监督部门

公司工程部、技术部

项目经理

项目副经理 项目总工程师

专职质检员

各专业组长

班组长（兼职质检员）
项目质量管理体系图
注:实线表示工作关系，虚线表示信息反馈。
c） 质量责任制的考核与奖罚:在编制计划的基础上，将质量目标、质量责任进行层层分解。要求质量目标明确、责任落实到人、组,建立与完善质量责任制,不留死角。同时要求管理人员建立质量考核台帐，定期对小组(个人)的工作质量，施工质量进行考核、登记上帐。在建立责任制的同时, 责任与奖金挂勾，在对完成质量目标的班组与个人进行严格考核的基础上执行奖优罚劣，奖励分荣誉奖与物质奖。受处罚者,除接受罚款外，根据情节轻重、进行教育,对屡教不改者进行全公司通报。对重大的质量事故应本着三不放过的原则,追究责任教育职工。
d） 树立质量是企业生命的观点,强化群众质量意识，明确各项目和各工序质量负责人，运用全面质量管理的科学方法，实行全员、全面、全过程的质量控制，广泛认真地开展ＱＣ小组活动，针对质量通病和难题开展攻关，拟定对策，制定全面创优规划。
2、施工技术与施工质量的贯彻
a） 组织全体参加施工的人员，认真学习图纸、学习施工规范与操作规程，及时编制施工方案、施工作业设计，认真进行技术交底、图纸交底、施工规范交底、操作规程及质量标准交底,做到人人心中明白，施工中应该怎样做、不该怎样做,做到心中有数.
b） 加强工艺纪律，严格操作规程、严格自检互检和交接检,做到无自检不专检,上道工序不合格不准进入下道工序施工.上不清下不接。
2．1． 施工人员的技术素质
a） 对参加施工的人员除进行质量意识教育外，还应征对不同的人员进行技术素质的再培训，通过严格的考核、要求达标，经考核合格且通过有关部门发给技术等级合格证的人员。
b） 全体管理人员要求持证上岗,主要工种工人如起重工、机运工、电工等要求持证上岗.

七、安全措施及注意事项
1、 无关人员不得进入施工现场。
2、接下总电源按钮，控制台面板上的各停止按钮上方的指示灯应全亮。依次接主机的起动按钮,看其主机的旋转方向，与罩壳上的箭头指示方向是否相同.
3、工作时,先起动主机，再接“工进"按钮，开始切削时,进刀速度要慢，待刀片刃都进入岩石后，方可稍快一点；在工作过程中需要后退，按控制台快退按钮，就可退刀，快退中需要前进，按“工进”按钮同样可以进刀,不论进刀或退刀,按“停止”按钮，切刀均可停止转动.
4、转速表为工进调速电机的传速指示，在工进过程中转动调速旋钮，可以控制进刀速度的快慢,切割较硬岩石时,转速一般为300转/分左右,中硬一类的为600转/分左右，较软岩石为900转/分左右.
5、切割正常后，匀速前进，由浅到深，岩石较硬时速度放慢，相反时则可适当加快速度。
6、切削过程中，随时注意冷却水的流量是否充足，严禁干切，以免刀片磨损加剧；切刀运动到终端后退时，需待刀片完全脱离工件后,方可关闭电机和水泵,然后打开密封门拆卸工件。
7、工作完毕后,关闭电源，清洗工作台面上的残留岩渣，擦净刀片与工作台上的水渍，加注进刀拖板与导轨的润滑油。
8、移动电缆要注意保护，随时观察其有支扭折、破皮现象,如有时，应立即停止切割操作，等处理合格经检查后再开动机器。

八、雨季施工措施
本工程的整个土石方工程施工期间正值雷雨天气多发期，我们特制定如下详尽的措施防范于未然,以保证特殊条件下工程的顺利推进。
雨季施工主要以预防为主，随时通过气象台了解和掌握天气变化情况，采用防雨措施及加强排水手段，确保雨季正常地进行生产，不受季节性气候的影响.
施工场地的排水，对施工现场及构件生产基地应根据地形，对场地排水系统进行疏通，以保证水流畅通，不积水、并防止四邻地区地面水倒流进入场内。
施工场地道路:大型工程现场中主要运输道路路基应碾压坚实，上铺天然级配砂砾石并作好路拱。道路两旁要作好排水沟，保证雨季通行不陷。
机电设备：机电设备的电闸箱要采取防雨、防潮等措施，并应安装接地保护装置.
临时设施检修：对现场临时设施：如工人宿舍、办公室、食堂、仓库等应进行全面检查，对危险建筑物应进行全面翻修加固或拆除.

九、附件
1、201＊年12月21日专家论证报告及专家职称资料
2、与＊***平面图
3、照片1
4、照片2
