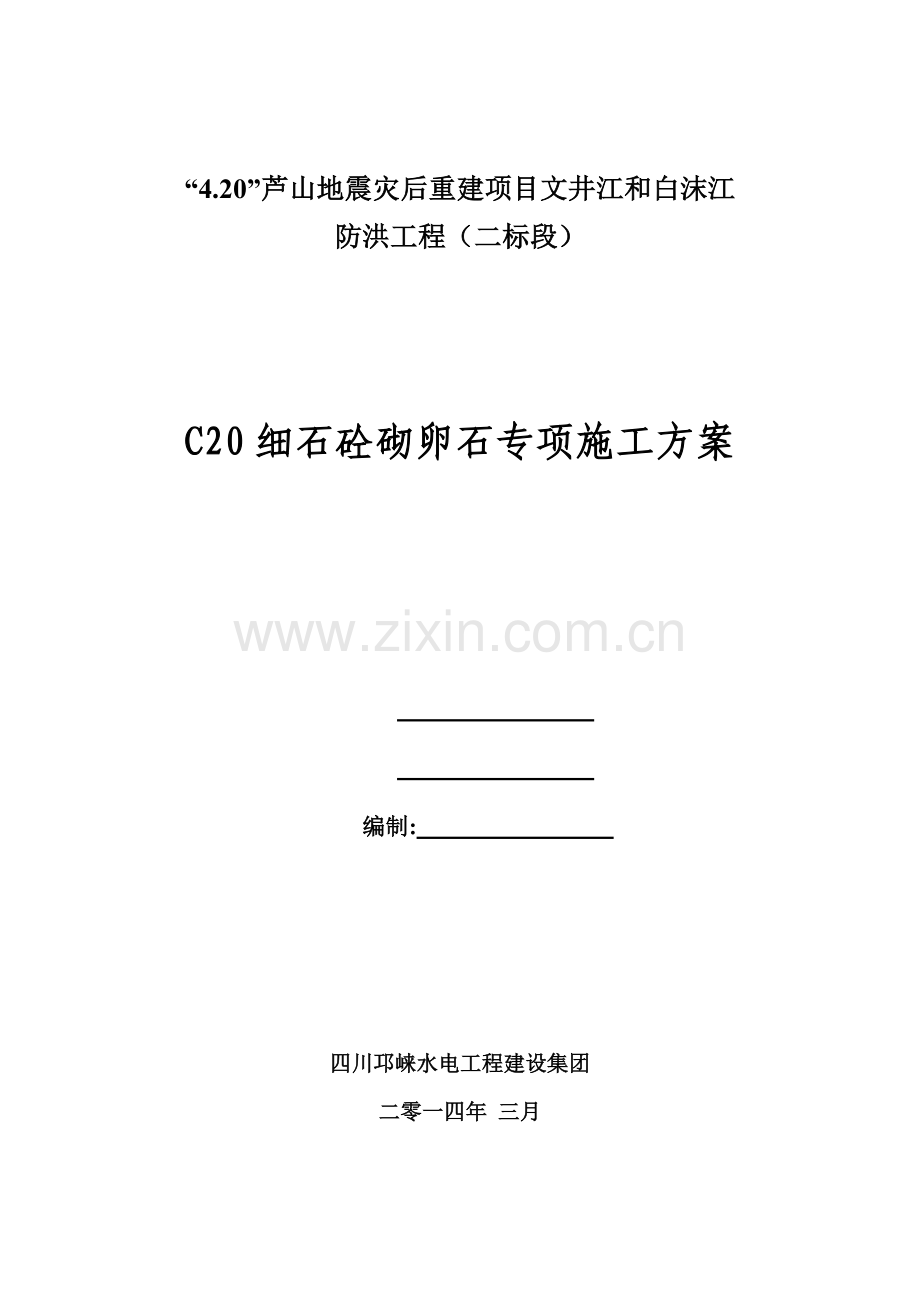

“4.20”芦山地震灾后重建项目文井江和白沫江
防洪工程（二标段）

C20细石砼砌卵石专项施工方案

编制:

四川邛崃水电工程建设集团
二零一四年 三月
目 录

一、编制依据 1
二、工程概况 1
2。1工程概况 1
2。2 主要工程量 1
三、施工准备 2
四、C20砼砌卵石施工 2
4。1施工要点 2
4.2施工工序 3
五、质量保证措施 3
六、安全及环境保证措施 4
七、雨季施工措施 5

C20细石砼砌卵石施工方案

一、编制依据
（1）“4.20”芦山地震灾后重建项目文井江和白沫江防洪工程二标段施工图纸;
（2）“4。20”芦山地震灾后重建项目文井江和白沫江防洪工程二标段护岸施工技术要求.
二、工程概况
2。1工程概况
“4。20”芦山地震灾后重建项目邛崃市文井江和白沫江防洪工程二标段,建设地点位于邛崃市夹关镇、火井镇、道佐乡（其中二标段为：火井镇）。
该项目综合治理河长3126。43m,新建护岸5146.72m，河道疏浚3131m。二标段(火井段)：综合治理河长877m，新建护岸共计1730。75m，河道疏浚880m,位于火井镇盐井溪和文井江汇口附近，共3段。第一段为文井江左岸上段护岸起始于火井镇银台山村六组排灌沟出口处(左上0+000.00）顺延河岸至火井大桥上游右侧下河梯步处（左上0+732.14)，长732。14m；第二段为文井江左岸下段护岸起始于火井镇水利管理站的下河梯步（左下0+000.0）顺延河岸至公路处（左下0+334.47），长334.47m;第三段为文井江右岸新建护岸起始于火井镇银台山村六组排灌沟对岸(右0+000.00）顺延右岸至文井江三和桥下游约100m处(右0+696.08），长696。08m。
护岸结构型式采用C20细石砼砌卵石护坡，坡比为1：1。5，部分河段在堤顶设2m宽平台。
2。2 主要工程量
本标段主要工程量包括：土方开挖44780 m³、砂卵夯实石填筑7943 m³、堤脚砂卵石原槽回填20835 m³、C20细石砼砌卵石9145 m³。
三、施工准备
(1）技术准备
认真学习施工设计图纸，复核图纸有无错误及标识不清楚之处。学习招标文件、施工规范及国家标准要求，确定施工所需材料及设备,编制施工方案及劳动力需求计划。确定各种材料的参数及水泥砂浆配比参数。对参加施工的全体人员进行技术交底和安全技能教育,做到施工工艺人人懂,安全生产大家知。
测量人员护岸进行定位放线 ，保证结构尺寸，并负责监控其高程及坡度。
(2）场地准备
准备足够的原材料、现场发电设备及搅拌机械设备堆放场地。对浆砌施工工作面进行整理，保证足够的施工空间和施工畅通。
（3)材料准备
提前列出详细的材料计划，备足所需的各种材料。各种原材料分区放在搅拌机械设备周围的堆料区,并且保证材料质量.
（4）机械设备等的准备
施工使用设备进场后进行检修调试，满足开工后设备保持正常运转。现场所需生产用水通过水车运至现场砌筑的水池，并接好现场所需生产用电,配备漏电保护装置。
四、C20砼砌卵石施工
4.1施工要点
（1)施工时，先按设计图纸进行测量放样,开挖坡角基础.在砌筑基础前先对坡面进行检查处理，保证防护设施能与土石坡面密贴结合和坡面的稳定性。
(2）基础开挖符合图纸尺寸和规范规定，在检验基底承载力达到设计要求后,进行砌筑。
(3）砌筑基础的第一层砌块，应先将石料表面清洗、润湿,再做砌筑。砌筑上层砌块时，避免振动下层砌块。砌筑中断后又恢复砌筑时，要先将砌好的表面加以清扫、润湿。选择合格石料砌筑。接缝错开，铺砌厚度均匀，砼浆饱满。采用凹缝，外观整齐美观，砌筑后回填边缘，夯填密实，防止地表水侵入。
4。2施工工序
测量放样→坡面修整→浆砌卵石施工→外观修整→检查验收
（1)测量放样：依据纵横断面图及设计图的要求放出坡脚线,并采用有效的方法加设护桩，然后依据施工图纸的要求进行水准测量。
（2）依据放线成果依次放出坡面的宽度线，然后进行标高测控，校对无误后即可开挖，施工时注意，所有浆砌石料及其基础的下承面应平整密实。开挖后应夯实下承面.如开挖时造成下承面挠动的应及时处理.待下承面处理完成经核查无误后即可进行工作。铺砌应严格按照图纸要求进行，施工时应注意首先进行基础的施工，待基础完成后再进行上部的施工，如遇交叉施工时,应注意工序间的衔接，避免出现误工现象。浆砌石料基础施工时应注意把较大的砌块应使用于下层,安砌时应选取形状及尺寸较为合
适的砌块,尖锐突出部分应敲除。竖缝较宽时，应在砼浆中塞以小石块,注意不得在石块下面用高于砌缝的小石片支垫.
(3）坡面修整
坡面处石料施工前首先进行坡面修整,修整范围为沿坡脚线至坝顶部设计标高，修整完成后的坡面应坡度准确,表面平整密实，宜于石料的砌筑.
（4）待坡面修整完成检查合格后即可进行浆砌卵石的砌筑，砌筑用的砼应依据配合比用机械搅拌而成.
（5）外观修整及检查验收
砌筑时，砌块应坐浆挤紧，嵌缝后砂浆饱满，无空洞现象。成品砌体的外观应牢固，边缘直顺.勾缝平顺，缝宽均匀,无脱落现象。施工过程中及施工完成后应注意适时的收集施工资料,做到施工资料跟随施工走，完工后系统归笼资料，进行交工.
五、质量保证措施
为保证本工程的的施工质量，确保在工程中全面履行与业主签订的承包合同，我们有施工中将采取如下措施。
工程开工前,组织此项目的施工队伍学习本项目的技术规范,坚持质量第一。
尊重和绝对服从监理工程师,根据合同条款的要求，在监理工程师的监督和指导下施工，并如实向监理工程师汇报工程进度和质量。
选派责任心强的检测人员，加强控制，并确保各层施工质量达到规范要求.
自检员与试验员必须跟班作业，每一工序完工后，经自检后,报请监理工程师抽检，经抽检合格后，进行下一步施工.
六、安全及环境保证措施
（1）安全目标
“三防一确保",即防交通事故，防触电事故，防火灾，确保全体工作人员在施工过程中无一受害.
（2)安全教育
项目经理亲自挂帅,加强安全教育，提高职工安全意识；本工区职工每周进行一次安全活动，学习安全操作规程；民工进场前进行常规安全操作教育方可上岗.
（3）安全作业
各重点工序落实安全防护措施,作好技术交底;所有电闸箱均安装电保护器；做好劳保工作，坚持凭证上岗；重视交通安全,严禁非司机驾车；
(4）安全制度
建立建全安全制度，工地常设一名经理助理负责安全工作，工区下设安全员,定期进行安全检查，对安全隐患进行清查和处理。
（5)文明管理
严禁违章作业,野蛮施工，在工区施工点设置工作牌，标明工程概况，项目名称，负责人等；场地规划整齐,集料按规格隔离堆放，料场标示明确，保证施工场地清洁卫生；加强现场院安全，文明管理。

七、雨季施工措施
由于施工工期有部分在汛期，雨季将进行施工,预计将对砌筑物造成影响，应采取适当的技术措施保证其质量.注意收听天气预报，尽量不要安排在雨天进行浆砌石砌筑。小雨中砌筑砌石时,应适当减小水灰比，及时排除仓内积水，做好表面保护。
在施工中遇大雨、暴雨时,应立即停止施工，妥善保护表面。雨后应先排除积水，并及时处理受雨水冲刷的部位，如表层砂浆尚未初凝时，应加铺水泥砂浆继续砌筑，否则应按工作缝处理。
C20细石混凝土路肩施工方案
一、工程概况：
G326线沿河坝芒至绿桶溪公路改造K83+000~K86+700、K88+200～K89+500、K115+000~K126+000、K136+000~K137+000段(油路大修)。为保证工程如期顺利完成，现经过多方面的准备，材料、设备、人员就位后,按照工程的日程安排，拟进行K83+000～K84+000段C20细石砼路肩的施工.
二、设备进场情况：
砼搅拌机1台、东风自卸汽车2辆,斗车2台，经检验完好。
三、人员组织：
见《投入本工程的主要人员一览表》
现场劳务人数:20人
四、施工进度计划：
结合该路肩的实际情况,计划2021年9月 20日开工， 2021年 11月 4日完工。
五、施工技术方案：
1、施工技术方案
（1）、首先测量放样，放出控制桩,包括路基边缘线和纵面高程线，路肩浇筑尺寸最小不小于50cm,且路基最小宽度不小于设计值。要求路肩内外缘线形顺适、流畅，最小高度满足补强厚度要求。路肩与车行道连接处标高一致，横坡与沥青混合料的各种类也相同时，可将路肩视为行车道的展宽，摊铺混合料时可与行车道一起铺筑，路肩的质量要求同相同的路面结构。路肩的顶面标高低于相连的行车道，这种情况应先铺路肩部分，宽度应比要求的宽5cm左右，保证与行车道路面有一定的搭接，以免搭不上需人工找补。摊铺行车道表面层时，摊铺机靠路肩一侧的端部应使用45°的斜挡板，以减少碾压时边缘坍塌或发生较大的侧移，并尽量使边缘顺直，平齐。
路堑段的路肩是开挖出来的，当开挖到设计标高时,路肩部分宜停止开挖，路面部分继续开挖直至路床顶面。开挖路床时，路床两侧与路肩连接处应开挖整齐，既要保证路面宽度又不要多挖，否则超挖部分摊铺的路面得不到计量与支付;开挖时应尽量使路槽的侧壁为垂直面，以减少麻烦或造成浪费。
填方路段的路肩，采用培路肩的方法施工既经济又简便，土路肩通常随着路面结构层的铺筑，相应地分层培筑，可以先培也可以后培，各有利弊。先培路肩是，用培好的路肩在结构层碾压时起支撑作用，可以减轻或避免结构层侧移影响边缘的厚度和平整度，培土路肩的材料,通常与填筑路堤的材料相同，应在填筑路堤、修整边坡时,将削坡剩余的材料暂存在靠近路肩的边坡上。在铺筑路面的过程中，向路肩运送培路肩的材料应尽量减少路面污染.
（2）、浇筑前首先对原老路路肩抹面层进行铲除,并清扫、洒水湿润、保证新老路肩集合良好。如原老路路肩有松动或破损的必须进行拆除，然后与新路肩一起浇筑。上述工作完成后并请监理工程师检查，做地基承载力试验,符合要求后方开始路肩的浇筑施工。
(3）、 支放砼搅拌机，清扫砂、石材料的堆放场地。
（4）、原材料质量要求：
a、石料取自经试验检测成品合格的采石场，不得使用有碍砼正常粘结或有损于外露面外观及非经过检测的石料。
b、砼所用砂、水泥必须为经过检测合格的材料,砂的最大粒径不宜大于5mm，含泥量不得超标。
c、所用细石厚度不小于细集料。浇筑厚度100～200mm，其宽度和长度分别为厚度的1～1。5倍和1.5～3倍，其表面凹陷深度不得大于20mm。
（5）、在没有得到监理工程师同意时，不得人工拌和砼，一律采用机械拌和，其拌和时间不得少于15分钟,砼拌和后2小时内用完，不允许加水重塑。在运输过程或在贮存器中发生离析、泌水的砼，浇筑前重新拌和,已凝结的砼不得使用。
（6）、浇筑质量要求：
①、除有监理工程师的书面允许外，不在昼夜平均气温低于5℃的情况下进行砼的浇筑施工。
②、路肩现场浇筑应符合变更图纸所示的线型和坡度，路肩在路面铺设之前完成。
③、浇筑路肩时,顶面平整，线型直顺,曲线圆滑美观，槽底基础和后背填料必须夯打密实。
六、质量保证措施:
项目质量方针： 质量第一、诚信为本、科学管理、施工规范、产品优良、持续改进、竭诚服务、业主满意的方针。
质量目标:满足车辆通行的适用性，结构安全的可靠性,造价合理的经济性，保证施工时限的交验期,缺陷责任期及服务内容、质量、技术的服务良好等五项质量目标，在施工全过程均有试验、技术、质检人员旁站。
七、技术保证措施：
1、严格进场材料管理,对所进场的材料，不论是石、砂、水泥都要严格要求，必须到指定的料场和水泥厂采运，并现场取样试验，合格后方能使用。
2、严格控制施工中的配合比,砼配合比应按试验的施工配合比用重量法进行计量，以保证砼强度达到设计及规范要求.
3、浇筑砼路肩的平面一致，以保证路肩外观整洁、美观。
八、安全保证措施：
1、施工人员作业时,必须佩带安全帽,不穿拖鞋上班。
2、在施工过程中尽量减少材料的堆放宽度，最多不超过路基宽度的1/3，确保车辆畅通和行车安全，以免发生事故.
3、当天完成的地段,下班前必须进行清扫，确保施工现场整洁有序。
九、环境保证措施：
1、施工驻地和施工现场的生活垃圾、施工废弃物应集中处理。
2、对雨天汇集到施工场内的水流，开挖一定深度的排水沟将水引至附近排水沟内，注意防止施工场地所占用的土地或临时使用的土地受到冲刷，防止施工材料对河流、水道、灌溉渠或排水系统产生淤泥或堵塞.
3、对施工中的废弃土方用机械运至弃土场集中堆,把对周边环境可能造成的污染降至最低.

贵州省铜仁地区路桥工程公司
G326线沿河坝芒至绿桶溪公路改造工程项目经理部
二0一一年9月20 日

浆砌卵石实体护坡施工工艺

一、 施工基本情况
本标段主线段K2+185～K3+897右侧、K2+191～K3+897左侧、K3+963～K4+889左右侧及辜李坝互通立交ZK1+340~K1+385右侧 、DK0+179.5~+320左侧、 DK0+179.5～+280右侧、 GK0+120～+170 右侧、GK0+180～+220左侧、 GK0+962～1+070左右侧、PK0+250～+280 左侧、QK0+127～+210右侧、QK0+490～+553.33右侧、AK0+680～K1+000右侧路基护坡工程均采用7.5号浆砌卵石实体护坡，施工时砌体每10米设置一条2cm沥青麻絮沉降缝.
二、 施工方案
㈠、施工准备
1、技术准备
认真学习施工设计图纸，复核图纸有无错误及标识不清楚之处。学习招标文件、施工规范及国家标准要求,确定施工所需材料及设备，编制施工方案及劳动力需求计划。确定各种材料的参数及水泥砂浆配比参数。对参加施工的全体人员进行技术交底和安全技能教育，做到施工工艺人人懂，安全生产大家知。
测量人员对浆砌、干砌石护砌的区域进行定位放线 ，保证结构尺寸,并负责监控其高程及坡度.
2、场地准备
准备足够的原材料、现场发电设备及搅拌机械设备堆放场地。对浆砌、干砌石护砌施工工作面进行整理，保证足够的施工空间和施工畅通。
3、材料准备
提前列出详细的材料计划，备足所需的各种材料。各种原材料分区放在搅拌机械设备周围的堆料区，并且保证材料质量.
4、机械设备等的准备
施工使用设备进场后进行检修调试,满足开工后设备保持正常运转。现场所需生产用水通过水车运至现场砌筑的水池，并接好现场所需生产用电,配备漏电保护装置。
㈡、浆砌卵石施工
1、施工材料
本项目所用的卵石、砂浆等材料均符合图纸和施工规范要求，所用材料均经试验室抽检合格方投入使用，填缝材料均按要求进行采购。
石料 卵石的直径不应小于100mm，在卵石表面不得含有妨碍砂浆的正常粘结或有损于外露面外观的污泥,油质或其它有害物质。
砂浆 砂浆中砂宜用中粗砂，砂的最大粒径不大于5mm，砂浆均采用机械搅拌。
水泥砂浆的配合比必须满足施工图纸的强度规定和施工和易性的要求,配合比现场通过试验来确定,水泥砂浆的配合比符合设计及施工要求。施工中要严格按照试验确定的配料单进行配料，严禁擅自更改,配料称量允许误差应符合下列规定：水泥为±2%；砂、砾石为±3%；水为±1％。
2、测量放样、高程及坡度进行控制
用全站仪控制需要浆砌石护砌中线，边线，用水准仪控制浆砌石区域的高程及坡度的变化。现场每100m2(长*宽=10m＊10m)为一单元,钉一组中线及边线的钢筋桩，测一组基面标高，浆砌石顶标高（设计浆砌石为60cm,每20cm高在钢筋桩标定一次）,并在钢筋桩上拉线，以保证浆砌石的高程及坡度符合设计要求。
在浆砌石施工时，测量人员随时对浆砌石的高程及坡度进行控制。
3、浆砌石施工施工工艺流程

坡面修整及施工现场清理

基坑开挖
经监理工程师认可
基础处理
经监理工程师认可
砂砾垫层铺设
经监理工程师认可
墙体砌筑
经监理工程师认可
整修交验

监理验收

4、浆砌卵石施工的一般要求
砌筑之前将基面和坡面夯实平整后,方可开始砌筑；在砌筑前每一石块之前应用净水清洗干净并使其彻底饱和，垫层应保持湿润；所有石块均应座于新拌砂浆之上，在砂浆凝固前，所有缝应满浆，石块固定就位；砌体外露面的坡顶、边口选用较平整的石块并加以修整后方可进行砌筑；所有砌体均自下而上逐层砌筑，直至坡顶,当砌体较长时，应分为几段，砌筑时相邻段高差不大于1.2米,各段水平砌缝应一致;先铺砌角隅石及镶面石，然后铺砌帮衬石，最后铺砌腹石，角隅石或镶面石与帮衬石互相锁合；砌体在完工后,在7~14天内加强养生；护坡坡脚挖槽，使基础嵌入槽内，基础埋置深度均按图纸要求或监理工程师指示进行；当挖方边坡渗水量过大时,泄水孔除按图纸要求设置以外，应适当增加泄水孔数量；砂砾垫层的铺设，应符合图纸要求，铺设之前，应将地表面拍打平整密实，厚度均匀，密实度大于90％;砌体的沉降缝、伸缩缝及泄水孔位置均符合图纸要求。
5、勾缝
勾缝应在浆砌石砌筑施工24h以后进行，缝宽不小于砌缝宽度，缝深不小于缝宽的2倍，勾缝前必须将槽缝冲洗干净，不得残留灰渣和积水，并保持缝面湿润。
勾缝的砂浆必须单独拌制,严禁与砌体砂浆混用，勾缝的砂浆用标号较高的砂浆M10进行填缝,要求勾缝砂浆采用细砂和较小的水灰比，其灰砂比控制在1：1~1:2之间.勾缝应保持块石砌合的自然接缝。
当勾缝完成和砂浆初凝后，砌体表面应刷洗干净,至少用浸湿物覆盖保持21d，在养护期间应经常洒水,使砌体保持湿润，避免碰撞和振动。
6、浆砌卵石养护
砌体外露面，在砌筑12～18h之间应及时养护，经常保持外露面湿润，需用麻袋或草袋覆盖,并经常洒水养护，保持表面潮湿.养护时间一般不少于14d,冬季期间不再洒水,而应用麻袋覆盖保温.在砌体未达到要求的强度之前,不得在其上任意堆放重物或修凿石块，以免砌体受振动破坏。
7、注意事项
浆砌石顺管方向分缝间距为10m，缝宽20mm，内嵌低发泡聚乙烯板.
勾缝砂浆必须单独拌制，严禁与砌体砂浆混用。
三、 拟投入本项目的管理人员名单

序号
姓名
组内职务
职务
1
刘敏
项目负责人
工区经理
2
马力、周应茂
技术负责人

3
何斌、杨礼文
现场负责人

4
黎军
测量负责人

5
陈尚伟
试验负责人

四、 拟投入本项目的主要设备表
编号
机械设备名称
数量（台)
1
滚筒式搅拌机
1
2
小型运输车
2
3
手推车
4
4
装载机
1
5
平夯
2
6
洒水车
1
7
试验仪器
1套

五、质量保证措施
为保证本工程的的施工质量,确保在工程中全面履行与业主签订的承包合同，我们有施工中将采取如下措施。
工程开工前，组织此项目的施工队伍学习本项目的技术规范，时时处处坚持质量第一。
尊重和绝对服从监理工程师,根据合同条款的要求，在监理工程师的监督和指导下施工，并如实向监理工程师汇报工程进度和质量。
选派责任心强的检测人员，加强控制，并确保各层施工质量达到规范要求。
自检员与试验员必须跟班作业,每一工序完工后,经自检后，报请监理工程师抽检，经抽检合格后，进行下步施工。
六、安全及环境保证措施
(一) 安全目标 “三防一确保”,即防交通事故，防触电事故,防火灾，确保全体工作人员在施工过程中无一受害。
(二) 安全教育 项目经理亲自挂帅，加强安全教育，提高职工安全意识;本工区职工每周进行一次安全活动，学习安全操作规程；民工进场前进行常规安全操作教育方可上岗。
(三） 安全作业 各重点工序落实安全防护措施，作好技术交底；所有电闸箱均安装电保护器;做好劳保工作，坚持凭证上岗;重视交通安全，严禁非司机驾车;
（四） 安全制度 建立建全安全制度，工地常设一名经理助理负责安全工作，工区下设安全员，定期进行安全检查,对安全隐患进行清查和处理.
(五） 文明管理 严禁违章作业，野蛮施工，在工区施工点设置工作牌,标明工程概况，项目名称,负责人等;场地规划整齐,集料按规格隔离堆放,料场标示明确,保证施工场地清洁卫生；加强现场院安全，文明管理。
七、雨季施工措施
由于施工工期有部分在汛期，雨季将进行施工，预计将对砌筑物造成影响，应采取适当的技术措施保证其质量。注意收听天气预报，尽量不要安排在雨天进行浆砌石砌筑。小雨中砌筑砌石时，应适当减小水灰比，及时排除仓内积水，做好表面保护。
在施工中遇大雨、暴雨时，应立即停止施工,妥善保护表面。雨后应先排除积水，并及时处理受雨水冲刷的部位，如表层砂浆尚未初凝时，应加铺水泥砂浆继续砌筑，否则应按工作缝处理。
