玻化微珠保温防火浆料体系材料介绍及施工要素.doc

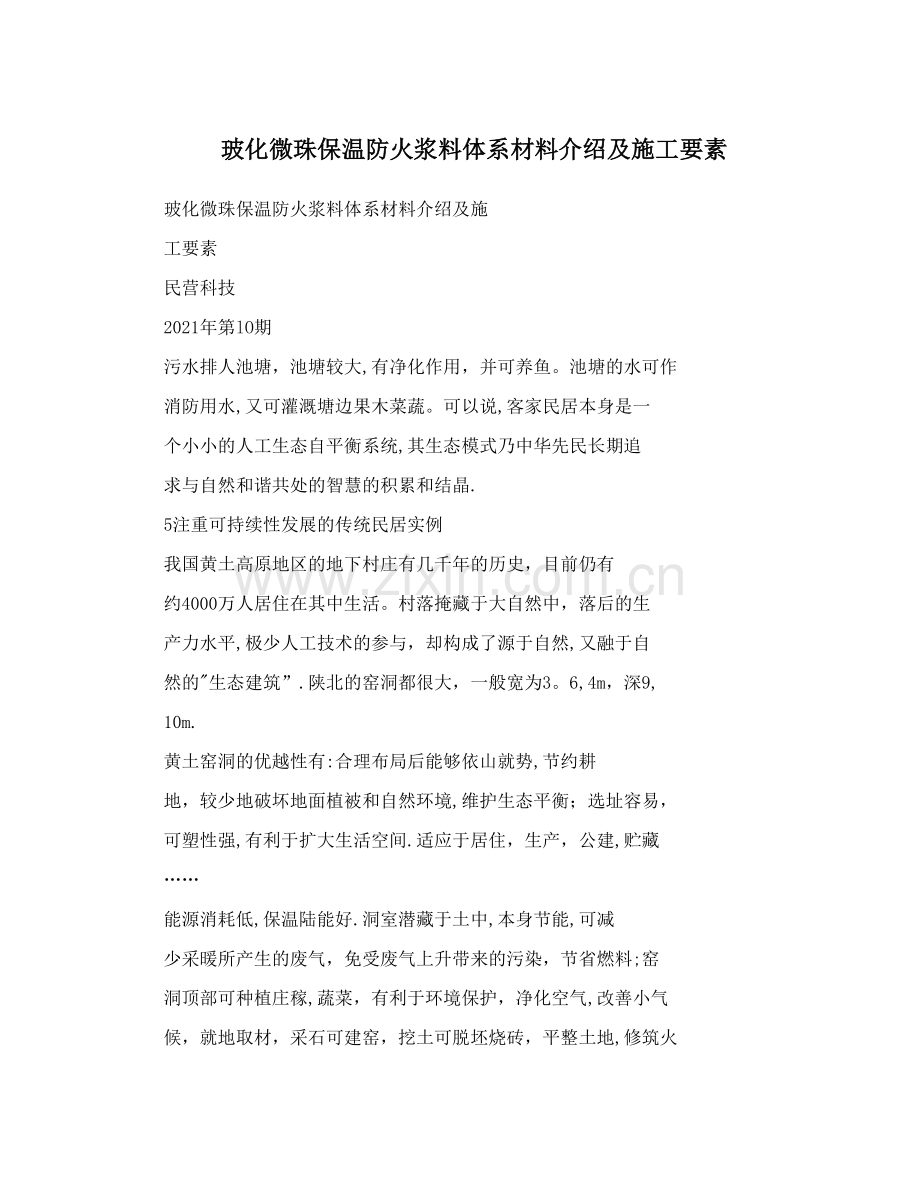

玻化微珠保温防火浆料体系材料介绍及施工要素
玻化微珠保温防火浆料体系材料介绍及施
工要素
民营科技
2021年第lO期
污水排人池塘，池塘较大,有净化作用，并可养鱼。池塘的水可作
消防用水,又可灌溉塘边果木菜蔬。可以说,客家民居本身是一
个小小的人工生态自平衡系统,其生态模式乃中华先民长期追
求与自然和谐共处的智慧的积累和结晶.
5注重可持续性发展的传统民居实例
我国黄土高原地区的地下村庄有几千年的历史，目前仍有
约4000万人居住在其中生活。村落掩藏于大自然中，落后的生
产力水平,极少人工技术的参与，却构成了源于自然,又融于自
然的"生态建筑”.陕北的窑洞都很大，一般宽为3。6,4m，深9,
10m.
黄土窑洞的优越性有:合理布局后能够依山就势,节约耕
地，较少地破坏地面植被和自然环境,维护生态平衡；选址容易，
可塑性强,有利于扩大生活空间.适应于居住，生产，公建,贮藏
……
能源消耗低,保温陆能好.洞室潜藏于土中,本身节能,可减
少采暖所产生的废气，免受废气上升带来的污染，节省燃料;窑
洞顶部可种植庄稼,蔬菜，有利于环境保护，净化空气,改善小气
候，就地取材，采石可建窑，挖土可脱坯烧砖，平整土地,修筑火
坑等。施工简便，造价低廉,不受季节限制，不需要复杂机械.
小结
建筑?规划?设计
建筑学处于环境建筑学向生态建筑学迈进的历史阶段，建
筑设计与规划的构思,创作应从”物质环境，生态环境，社会环境
和艺术环境”等方面来综合考虑。在建筑设计的思想上要树立
“遵循自然,回归自然"的理念,要综合考虑建筑与气候，建筑与
环境的相互关系,利用有利因素，防止或改善其不利因素，创造
“生态,实用，美观”的建筑。只有这样,才能体现传统与现代的有
机结合，才能以扬弃的眼光做到有继承，有发展。
参考文献
『1]李连璞,刘连兴,赵荣.天人舍一思想与中国传统民居可持续
发展［J】。西北大学学报，2004(2）。
【2】马光.环境与可持续发展导论【M】。北京:科学出版社，2000.
【3］李晨,彭小云。论乡土建筑与可持续发展[J].华东交通大学学
报。2002（9).
[4]4西安建筑科技大学绿色研究中心。绿色建筑IM】。北京:中国计
划出版社,1999.
【5】周浩家,张晓东.生态建筑—-面向未来的建筑[M】.南京:东
南大学出版社,2002.
[6］清华大学建筑学院,清华大学建筑设计研究院。建筑设计的生
态策略[M］。北京：中国计划出版社，2001。
(上接160页）的通过率，一般来说，中，下面层控制在规范中值
的以+4%以内;上面层控制在?2%以内.上料离析。沥青拌和机必
须配备储料仓，拌好的混合料不宜直接卸人汽车料斗，应先存放
在储料仓里,待储料仓盛满至少一辆汽车装载的数量后再卸入
汽车料斗,既可减少离析又可避免温度损失过快。2)温度离析。
只有混合料温度均匀,才可能铺出高质量的路面。一般,在气温
较低或者运料距离较远容易产生温差离析。因此,要求运料车必
须加盖蓬布.3)摊铺离析.为了降低离析,集料粒径范围宜大，摊
铺宽度不宜过大。一般中,下面层宜采用两台摊铺机同步同速成
梯队铺筑;上面层一般采用AK一13或SMA一16,因粒径范围较小
可采用1，2台摊铺机匀速铺筑。
2。12离析处理措施.一是在摊铺机行走后发现离析，应立即用
人工找补细料消除离析。二是雨过天晴后发现潮湿除平整度差
外，多半为离析造成,可采用吹灰机，先将集料中水分吹干,然后
用沥青砂薄薄铺一层,再用竹扫帚来回轻扫，让沥青砂粒尽量嵌
入离析孔洞里，最后用胶轮压路机碾压成型.
通过严格控制施工材料的质量和对施工中出现的种种问题
及时查出原因,采取相应的有效措施,使路面施工质量得到改
善.通过不断摸索,不断改进施工过程的薄弱环节,使抚南高速
公路的施工质量达到优良标准，为企业树立了形象,赢得了信
誉，创造了可观的经济效益和良好的社会效益.
参考文献
［1]盯GF40-2004,公路沥青路面施工技术规范【S】。
f2]JTGF80/1—2004,公路工程质量检验评定标准[S].
f3]3方伟新。高等级公路沥青混凝土路面施工质量控制［J］.铁道建
筑技术。2000(4）。
(上接200页）布做完后加入，其余各层阴阳角，门窗口角应用
耐碱网格布包裹增强,包角网格布单边宽度不应小于200mm。
3。3。6在窗洞口等处应沿45.角方向增贴一道网格布（200mmx
400mm）。
3。3.7玻化微珠保温浆料保温面层做粘贴面砖时，在抗裂层中用
钢丝网替代玻纤网做为抗裂防护层的增强骨架层。
3。3.8在抗裂层施工完12h后，即可满涂一遍高分子弹性底层涂
料。
3，3。9玻化微珠保温浆料保温面层做粘贴面砖时,采用保温墙面
砖专用胶结砂浆在保温增强层上粘贴面砖，进行勾缝,确保面砖
粘结性能。
3。3.10干挂石材施工是在做完保温层后,按照干挂石材工艺进行
施工,施工完成后必须将顶部缝隙封严,石材缝也必须用嵌缝胶
封严.
结束语
目前我国外墙保温技术发展很快，是节能工作的重点。外墙
保温技术的发展与节能材料的革新是密不可分的，建筑节能必
须以发展新型节能材料为前提，必须有足够的保温绝热材料做
基础。节能材料的发展又必须与外墙保温技术相结合，才能真正
发挥其作用。
参考文献
［1]1建设部。GB50411-2007，建筑节能工程施工质量验收规范[s】.
2o07。
f2】建设部。JGJ144—2005,外墙外保温工程技术规程【S】.2005.

玻
化
微
珠
内
保
温
工
程
施
工
方
案

目     录

一、本方案编制依据
二、材料要求及材料配制
三、作业条件
四、构造要求
五、工艺流程
六、施工要点
七、成品保护
八、质量保证措施
九、安全文明保证措施
十、技术资料及工程验收
 十一、工程质量保证措施

一、本方案编制依据
1、 根据国家现行实施的施工规范、规程、标准及省市对保温及装饰工程的有关规定。
2、 根据《中华人民共和国建筑法》、《建筑工程施工安全管理条例》、《四川省关于墙体节能有关规定》。
3、 广汉威肯郡项目二期工程设计图纸。技术标准及相关设计文件。
4、 《建筑装饰装修工程质量验收规程》（GB50210—2001).
5、 《夏热冬冷地区居住建筑节能设计标准》（JGJ134-20010)
6、 《四川省居住建筑节能设计标准》（DB51/5027-2021）
7、 《内墙外保温工程技能规程》（JBJ144—2004）
8、 《建筑节能工程施工质量验收规范》(GB50411—2007)
9、 《建筑保温砂浆》（GB/T20473-2006)
10、 《水泥基复膨胀玻化微珠建筑保温系统技术规程》（DB51、T5061—2021)
11、 《中空玻化微珠无机保温砂浆构造》（07J123)
二 、材料要求及材料配制
（一）材料要求
1.玻化中空微珠
优质珍珠岩经高温玻化膨胀形成的空中微珠，具有一定粒度.级配,专门用于配制玻化中空微珠干粉砂浆的轻骨料.
主要技术指标：
项目
单位
指标
容重
kg/m3
80-140
粒度
mm
0。5—1.5
导热系数
w/m·k
0.028-0。054
成球率
%
80—95
表面玻化率
％
≥95
体积吸水率
％
≤45

2。玻化中空微珠内保温防火浆料
玻化中空微珠作轻骨料，由无机胶凝材料与各种外加剂在工厂采用混合干拌技术制成的干粉料在施工现场按比例加水搅拌而成的保温防火浆料。
主要技术指标:

项目
单位
指标
干密度
Kg/m3
≤300
料浆密度
Kg/m3
≤680
抗压强度
Kpa
≥300
粘结强度
Kpa
≥100
导热系数
w/m·k
≤0。07
软化系数
-
≥0.6

3.界面砂浆：符合JG158-2004规定.
4。抗裂砂浆：符合 JG158-2004规定。
5。网格布:符合JG158-2004规定。
（二）材料配制
1. 界面砂浆的配制：按干粉料:水=4：1 用搅拌机搅拌均匀成浆状外加粘结胶粉。
2。 玻化微珠保温砂浆配制：按干粉料：水=1:0。9-1。1，先将水加入搅拌容器中,再将玻化微珠保温砂浆干粉料放入搅拌容器中,搅拌3-5min,使料浆成均匀膏状,即可使用。浆料必须随配随用,配制好的料浆应在1h内用完，不得回收落地料再二次加水使用.
3. 抗裂砂浆的配制: 按干粉料：水=4：1,先将水加入搅拌容器中，再将抗裂砂浆干粉料倒入搅拌容器中，搅拌4—5min，使搅拌成均匀膏状，静放5min即可使用.料浆随配随用，配制好的料浆应在1。5h内用完。
三、作业条件
1。基层墙体经主体工程验收达到质量标准要求.
2。基层表面应将表面浮灰等清理干净，大于10mm的凸出物应剔除铲平。
3.内墙面上的门窗框、设备穿墙管道,内墙内侧墙面管线、槽盒等应提前安装完毕,并预备出保温层的厚度。
4.施工机具、运输设备应备齐，并运行正常。
5.夏季施工应避免阳光暴晒。
6。玻化微珠保温砂浆施工方案要经监理(建设)单位批准方可实施。
       四、构造要求
  1、1—2mm界面砂浆作界面处理。
2、30mm胶粉玻化微珠颗粒保温隔热层
3、2-3mm抗裂防护层（抗裂砂浆、耐碱网格布)
  4、涂料饰面层（耐水腻子、涂料）
(注明：热桥长度为300，所有保温厚度均为30mm，飘窗和凸窗两侧做保温，飘窗上部砼原顶。)
五、工艺流程
玻化微珠保温砂浆内墙外保温工程的工艺流程为:
 基层墙面处理→吊垂直、套方、弹抹灰厚度控制线→涂刷界面砂浆→做灰饼、冲筋→抹玻化微珠保温砂浆→保温层验收→抹抗砂浆同时压入耐碱网格布→验收。
        六、施工要点
1.    基层墙面处理：先用聚氨酯泡沫填缝剂填实剪力墙丝杆预留孔口,然后用钢丝刷清除基层墙面浮灰等,再用软刷清扫干净，门、窗框四周应用保温砂浆分层塞密实，保温层包裹窗框尺寸在10-20mm。
2.    吊垂直、套方、弹抹灰厚度控制线：根据保温层厚度要求弹出抹灰控制线。
3。    涂刷界面砂浆：用滚刷或扫帚蘸取界面砂浆均匀涂刷于墙面上，不得漏刮,拉毛不宜太厚，约为1-2mm。配好的料注意防晒避风，一次配制量应在可操作时间内用完.
4。    做灰饼、冲筋：用稍干的玻化微珠保温砂浆做灰饼、冲筋.
5。    抹玻化微珠保温砂浆:玻化微珠保温砂浆应在界面砂浆干燥固化前分数遍成活.
应在涂刷界面砂浆后的基层墙体上,用配好的玻化微珠保温抹灰砂浆压抹，抹灰厚度为10mm左右，使砂浆均匀密实覆盖墙壁面.玻化微珠保温砂浆抹上墙与墙粘住后，不宜反复赶压。抹灰总厚度为30mm时，应分两次抹涂，每次厚度为10mm左右。待上一遍抹灰硬化后即可进行下一遍抹灰。最后一遍抹灰厚度应达到灰饼、冲筋的厚度，用大杠搓平.门窗、洞口垂直度、平整度达到规范规定要求后，再在表面进行找平压实。
6. 保温层验收:抹完保温层后，用检测工具进行检查。保温层应垂直、平整、阴阳角方正、顺直，对不符合要求的墙面,应进行修补。
7。 抹抗裂砂浆同时压入耐碱网布：在保温层固化干燥后,用铁抹子在保温层上抹抗裂砂浆，厚度要求2—3mm，不得漏抹，在刚抹好的砂浆上用铁抹子压入裁好的耐碱网布，要求耐碱网布竖向铺贴并全部压入抗裂砂浆内。耐碱网布不得有干贴现象，粘贴饱满度应达到100%，搭接宽度不应小于100mm，两层搭接网布之间要布满抗裂砂浆，严禁干茬搭接。在窗口角处洞口应450斜向加铺一道耐碱网布，耐碱网布尺寸宜为400mm＊300mm。
8。 加强层做法：各层阴角、阳角以及门窗洞口角各部位用耐碱网布搭接增强。
9．施工注意事项：操作地点环境最低温度不低于5度，风力不大于6级，雨天不能施工。保温砂浆和抗裂砂浆必须由专业厂家严格按照专业配方配制好的袋装材料，施工时按照要求加水搅拌，不需添加任何外加剂，配制好的砂浆要即时用完。采用机械搅拌方法（不得强制性搅拌)确保搅拌时间,保证施工质量。施工现场唯一需要加入的就是水,必须严格控制对水的计量,确保水灰比正确。产品运到工地致意防水、防潮贮存期为3个月.施工完毕后应注意成品保护，强面避免磕碰及水冲浸泡，并保持室内通风干燥，冬季施工注意防冻。每次施工完毕后，要及时清洗施工工具和搅拌器材，以免影响下次使用.
七、成品保护
1. 门窗筐、管道、槽盒上残存砂浆，应及时清理干净.
2。 玻化微珠保温砂浆在凝结前应防止快干、水冲、撞击、振动和防晒。
3. 严禁使用过时灰。
4. 各抹灰层硬化前禁止水冲浸泡、撞击、和挤压。
5. 施工人员应遵守安全规程。施工人员应经过培训上岗。
八、质量保证措施
建立一个强有力的质量保证组织机构，定期开展质量统计分析，掌握工程质量动态。全面控制各分部分项工程质量，并严格执行相关的国家规范、标准，按施工图和设计要求进行施工。
1．建立由项目经理直接负责，技术负责人现场指导，质检员现场监督，班组自检，互检的质量保证体系。
2．制定项目各级管理人员，施工人员质量管理责任制，签订质量管理合同.把每个工序，每个部位的施工质量要求,控制目标，分解到每个管理人员和操作人员。
3．建立全员质量意识，贯彻谁管生产，谁管质量，谁管施工,谁负责施工,谁负责质量，谁负责操作的原则，实行工程质量负责制制度.
4．制定项目质量管理奖惩条例，岗位职责与工资挂钩。
5．按图施工,做好技术交底，并履行签字手续对施工难点先做好样板,再全面展开。
6．施工过程中严格按施工工艺和质量要求进行，每分部分项工程完工后均应进行验收，不合格的坚决做到整改完善，并经复验达优良方可进行下道工序施工。
7．在施工过程中发现质量问题,应及时查找原因,对责任人进行教育处理，并及时采取预防、纠正措施。
8．实行作业人员互检,自检，班组复检，项目部抽查的原则。各项指标均合格再报监理验收。
9．坚持班前教育，班后总结，强化员工质量意识。
10．选用优质施工机具，减少施工误差,提高施工质量。
11．杜绝不合格项进人下道工序。
12．做好隐蔽工程及中间验收工作,组织质量验收。
九、安全文明保证措施
1．安全管理总体方针：
   坚持安全第一，预防为主的方针，建立健全的安全保障体系，明确安全责任目标，对职工经常进行安全生产教育，定期开展安全生产培训,掌握一定的安全生产知识.
2．安全文明施工目标:不发生重大安全事故,控制小事故发生率为零。
3．安全生产管理体系：
   为确保承诺的工程工期和安全文明施工生产目标的实现，将组织所有的现场施工人员学习和掌握安全操作规程和有关安全生产条例，成立了以项目经理为首的安全生产管理小组。配备了专职安全员.建立了详细的安全管理体系：
a。实行项目经理安全负责制：项目经理为安全第一责任人,对整个工程的安全全面的负责。
b。施工负责人是安全直接责任人,在组织施工的同时也对整个工程的安全直接负责。
c.专职安全员是安全直接责任人。主管整个工程的安全管理工作。对整个工程安全负责
d.项目部经理、技术负责人、施工员必须是安全委员会成员，并对施工安全负责。
e.认真贯彻执行国家有关安全生产法规，建筑施工安全规程等，同时结合本工程特点，制定安全生产制度和奖罚条例,并认真执行
f.安全员每天深入施工现场的每一个作业面巡视,对安全设备（脚手架，安全防护网等）安全防护设备，安全保护用品的使用,设备运行情况以及现场施工作业人员对安全规程的遵守情况进行检查和实施安全有效的监督。
g.对各种施工机械的操作必须明确责任人，专机专人使用保管，操作人员必须持上岗证。
h。施工前完成安全教育，安全教育一月组织一次。建立定期的安全检查，安全会议制度,及时消除隐患.
i。特殊工种的作业人员必须取得劳动监察部门核发的《安全操作合格证》，坚持持证上岗.
j.参与本项目的施工人员必须签订安全协议，并作出安全保证,现场施工人员要定期进行身体体检，进入施工现场之前要戴安全帽，高空作业人员必须系好安全带.
k。施工现场所有电器设备的安全、防护、操作与维护必须符合《施工现场临时用电技术规范》规定要求,有醒目的电气安全标志.保证有正确可靠的接地及接零保护措施。所有电缆、用电设备的安装、维修、拆除必须由专业电工完成。
l.施工现场明确划分用火作业区、易燃可燃材料堆场、仓库、废品集中站和生活区城。并配备充足的灭火器材。
m。积极参与业主及监理组织的安全检查活动,服从安全生产规定，团结一致，把工地安全工作搞好。
n。严格遵守娄底市施工的有关规定，对建筑垃圾及时清理到指定地点堆放，并及时清运出场，保证施工场地的清洁和施工道路的畅通.
o.严格按业主划定的临时围界，实行封闭式管理，临建布置整齐，有序、遵纪守法，文明施工.
十、技术资料及工程验收
（一）、主控项目
1．玻化微珠保温砂浆墙体保温工程所用材料品种、性能和配合比应符合设计要求。检验方法：检查产品质量合格证明文件、进场验收纪录、现场抽样试验报告和施工纪录。
2．保温层厚度及保温系统的构造和细部做法应符合建筑节能设计要求。检验方法:钢针插入和尺量检查，观察检查。
3．保温层与基层墙体以及个构造层之间必须粘结牢固，无脱层、空鼓及裂缝，面层无粉化、起皮、爆灰等现象。
   检验方法：观察检查、用小锤轻击和检查基层墙体与界面砂浆的拉伸粘结强度检验报告。
（二）、一般项目
1．耐碱网布应铺压严实，不得有空鼓、褶皱、翘曲、外露等现象，搭接宽度不应小于100mm。加强部位的耐碱网布做法应符合设计要求。  检验方法:观察检查。
2．保温层表面应平整、洁净，接茬平整、光滑，线角顺直、清晰，毛面纹路均匀一致.检验方法：观察检查。
3．边角表面应光滑、平顺，门窗框与墙体间缝隙填塞密实，表面平整.检验方法：观察检查。
4．孔洞、槽、盒位置和尺寸正确，表面整洁、洁净，管道后面平整。检验方法：用刚尺检查和观察检查.
5、保温层和抹面层的以允许偏差量及检验方法应符合下表的规定。
允许偏差及检验方法
项目
允许偏差（mm）
检验方法
立面垂直
4
用2m垂直检测尺检查
表面平整
4
用2m靠尺和塞尺检查
阳角方正
4
用直角检测尺检查
保温层厚度
不允许有负偏差
用钢针插入和尺量检查

十一、施工组织机构
1、公司组织管理机构
在公司对所属项目部正常管理前提下，针对本工程施工管控工作，公司将直接负责工程从施工组织、施工方案落实到施工全过程的指挥、安排、协调，以及人、财、物等各方面的保证工作,并加强同业主、质检、监理、设计的联系,及时解决施工过程中发生的问题,确保工程施工安全、优质、高速的顺利完成。
公司组织管理机构如下：

公司总经理
总工程师
生产副总经理
营销副总经理
工程项目部
材料采购部
技术开发中心
中心实验室
生产管理部
财务管理部
质量管理部
人力资源部

公司组织管理机构图
2、项目工程质量保证体系
2。1、成立以项目经理为组长的质量领导小组，制定项目质量方针、措施，制定各岗位质量职责，负责处理质量事故。
2。2、监理项目质量保证体系，质保体系的正常运转才能使工程质量得到保证.
2。3、建立施工技术交底制度，每分部工程开工前，由项目技术负责人向班组长进行施工工艺、施工方案、作业指导书交底；每分部工程开工前，有项目技术负责人向班组所有施工人员进行技术交底。
2.4、建立成品保护制度。制定有针对性的成品保护措施，切实做好成品保护工作。
2.5、实行过程三检制度。在施工过程中进行自检、专检、交接检，最后再请监理和建设单位进行隐蔽验收。
2.6项目工程保证体系：

工程开工
工序质量控制
分项质量控制
检查
单项工程质量控制
检查
竣工验收质量控制
检查
竣工手续结算

项目工程质量保证体系图
3、项目部组织管理机构
项目经理
陈沛
质检员
李大洲
施工工长
贺伦
技术负责人
李军友
班组长
郑涛
班组长
叶常文
安全员
左桃连

项目部组织管理机构图
（附:内墙保温施工图纸)
目录
一、 编制依据 1
二、 工程概况 1
三、 施工部署 2
四、 施工前准备工作 2
五、 外保温施工条件 2
六、 材料指标及存运条件 3
七、 材料配制 3
八、 施工工艺流程及要点 4
九、 施工注意事项 5
十、 质量验收 5
十一、 安全、文明施工措施 6

一、 编制依据
1. 工程设计图纸及说明。
2. 工程相关分包合同及招标施工方案.
3. 《建筑装饰装修工程质量验收规范》（GB50210—2001）。
4. 《外墙外保温工程技术规程》JGJ114—2004.
5. 《胶粉聚苯颗粒外墙外保温系统》JG(158-2004）。
6. 《建筑保温砂浆》(GB/T20473-2006）
7. 《水泥基复合膨胀玻化微珠建筑保温系统技术规格》（DB51/T5061—2021）。
8. 《中空玻化微珠无机保温砂浆构造图集》（DBJT20-60）。
二、 工程概况
工程位于四川遂宁.该工程采用外墙外保温系统（即膨胀玻化微珠保温系统）结构的保温隔热层，设计保温层厚度35mm基本构造层次为：基层—保温板-玻纤网格布—抹面抗裂砂浆保护。
膨胀玻化微珠外墙保温：
1. 基层处理：基层墙面应清理干净无油渍、 浮尘、污垢、脱膜剂、风化物、涂料、防水剂、泥土等妨碍粘结的材料。墙面凹凸超过验收规范的部分应剔除或用1:3水泥砂浆找平基层.应符合现行《中空玻化微珠无机保温砂浆构造图集》（DBJT20-60）
2. 玻化微珠保温层:用铁抹子平整涂抹35㎜玻化微珠保温浆料。
3. 耐碱网格布：应符合现行《外墙外保温工程技术规程》(JGJ144）相关规定,搭接宽度≥50㎜。
4. 抗裂砂浆：将搅拌好的保温罩抹面抗裂砂浆均匀的抹在玻化微珠保温层表面，首层防护层抹面厚度按2021《民用建筑外保温系统及外墙装饰防火暂行规定》不应小于6mm同时将翻包网格布压入砂浆中；除首层外其它层抹面厚度不应小于3mm同时将翻包网格布压入砂浆中。
三、 施工部署
项目组织机构：
项目经理

现场负责人

↙ ↓ ↘

质检员 技术员 安全员

四、 施工前准备工作
1. 提供施工要求及技术交底文件。
2. 建筑外墙做保温层前，对墙面平整度大于 5㎜的部位应由总包方剔除，保证墙面基层处理全部完工并做到平整、光滑、无油污、无裂纹、无空鼓、线角顺直、整体坚实、充分干燥，以确保外保温的质量.
3. 及时解决施工用水、电、脚手架或吊篮、库房、工人宿舍等必要条件。
4. 对已施工完成的部分及时分层验收。
5. 协调各工种间的工序搭接,严防交叉污染以保证外墙面的整体形象。
6. 强制式砂浆搅拌机、垂直运输机械、水平运输手推车、手提式搅拌器、水桶、 剪刀、滚刷、铁锹、扫帚、手锤、壁纸刀等；
7. 常用的检测工具：经纬仪及放线工具、托线板、方尺、探针、钢尺等。
五、 外保温施工条件
1. 基层墙体应符合《混凝土结构工程施工质量验收规范》（GB5 4-2002)的要求.完成雨水管卡、设备洞口管道的安装，安装时要考虑保温层的厚度，并将洞口四周用水泥砂浆抹平，所有的墙面需干燥.

2. 墙面基层处理完毕，墙面应清理干净，清洗油渍、清扫浮灰等；旧墙面松动、风化部分应剔除干净;墙表面凸起物大于或等于 10mm 应剔除.并符合设计工艺要求,按抹灰面标准验收,满足施工要求，完成雨水管卡、设备洞口管道的安装，并将洞口四周用水泥砂浆抹平，所有的墙面需干燥。
3. 双排架子或活动吊篮，要符合国家安全规范要求，外架排木距墙面≥20cm。
4. 要求现场提供有 380伏、220伏电源.
5. 搭设搅拌棚，所有材料必须在搅拌棚内机械搅拌，防止膨胀玻化微珠飞散， 影响现场文明施工。对露天存放的材料用苫布或细目安全网覆盖.
6. 膨胀玻化微珠应有好的保护防止包装的破坏和微珠破损。
7. 操作地点环境和基底温度不低于 5℃，风力不大于 5 级，雨天不得施工。
六、 材料指标及存运条件
1. 依据《水泥基复合膨胀玻化微珠建筑保温系统技术规格》（DB51/T5061-2021)膨胀玻化微珠主要技术性能：
项 目
计量单位
指 标
粒径

2。5㎜筛筛余量为0
堆积密度
㎏/m3
80～130
筒压强度
kPa
≥120
导热系数（25℃）
W（m·k)
≤0。050
体积吸水率
%
≤45
体积漂浮率
％
≥80
部门玻化闭孔率
％
≥80
存运条件:严禁烟火。膨胀玻化微珠包装应放置在阴凉处，防止曝晒和雨淋。运输：防止划损包装。交付时注意与保温胶粉料配套清点。
2. 保温浆料主要技术指标
项 目
单 位
指 标
初凝时间
h
≥4
终凝时间
h
≤12
安定性
-—
合格
拉伸粘结强度
MPa
≥0.6（常温 28d)
3. 抗裂砂浆主要技术性能指标
压折比
--
≤3.0
可操作时间
h
≥1。5
与水泥砂浆拉伸粘结
强度
原强度
MPa
≥0.7
耐水
MPa
≥0。5
可操作时间
MPa
≥0.7
存运条件：5～30 条件下贮存,贮存期 6个月.防晒。可按非危险品办理运输。
4. 涂塑耐碱网格布主要性能指标及存运条件:（包装 50M/卷）
单位面积重量

g/㎡
≥130
断裂强力普通型
经向
N/50㎜
≥1250
纬向
N/50㎜
≥1250
涂塑量
普通型
g/㎡
≥20
5. 水泥：强度等级 42.5 或 32.5 普通硅酸盐水泥,水泥性能符合《硅酸盐水泥、普通硅酸盐水泥》(GB175—99）的要求。
6. 中砂：应符合《普通混凝土砂质量标准及检验方法》（JGJ52-92)细度模数的规定并得除粒径大于 2。5㎜的部份，含泥量应小于3％。
七、 材料配制
1、膨胀玻化微珠保温浆料的配制
现场配置：按照料浆水灰重量比(0.8-1.1），先将水放入搅拌容器中，再将干混砂浆放入，搅拌 3-5min，使浆料成均匀膏体状,即可使用配好的浆料，需在1h 内用完。
2、抗裂砂浆的配制
抗裂砂浆干粉料：水按 10：3重量比用砂浆搅拌机或手提搅拌器搅拌,抗裂砂浆一次配好后，使用过程中不得任意加水，应在2h内用完.
八、 施工工艺流程及要点
基层处理，配涂界面砂浆，（基层不平时用1:3水泥砂浆找平）
1. 施工工艺流程

配中空玻化微珠无机保温浆料

用中空玻化微珠无机保温浆料抹灰饼，冲筋

抹中空玻化微珠无机保温浆料，分层施工

剪裁网格布
配抗裂防渗砂浆

抹抗裂防渗砂浆压入网格布

2. 施工工艺说明
a. 基层处理：墙面应清理干净，清洗油渍、清扫浮灰等；旧墙面松动、风化部分应剔除干净.墙表面凸起物大于或等于 10mm 时应剔除.
b. 吊垂直、弹控制线、做饼、冲筋根据保温设计厚度，在顶部墙面大角处固定钢线，吊垂直。根据垂直控制通线垂直方向灰饼，再根据两垂直方向灰饼之间的通线,做墙面保温层厚度灰饼,灰饼可用保温浆料做，也可用废聚苯板裁成 3cm×3cm 小块粘贴.
c. 抹保温浆料：需设专人专职进行保温浆料及抗裂砂浆的搅拌，以保证搅拌时间和配合比的准确。膨胀玻化微珠保温层每次抹灰厚度最适宜一般在 20mm左右。 施工宜自上而下，最后一遍膨胀玻化微珠施工时应达到贴饼、冲筋的厚度， 并用大杠搓平，使墙面平整度达到要求。
d. 贴压网格布，将网格布绷紧后贴于底层罩面砂浆上，用抹子由中间向四周把网格布压入砂浆的表层，要平整压实，严禁网格布皱褶。网格布不得压入过深，表面必须暴露在底层砂浆之外。铺贴遇有搭接时，必须满足规范要求搭接长度要求.
e. 抹面层罩面砂浆仅以覆盖网格布、微见网格布轮廓为宜（即露纹不露网）。面层砂浆且忌不停揉搓, 以免形成空鼓。砂浆抹灰施工间歇应在自然断开处,方便后续施工的搭接。在连续墙面上如需停顿,面层砂浆不应完全覆盖已铺好的网格布,需与网格布、底层砂浆呈台阶形坡茬，留茬间距不小于 150mm,以免网格布搭接处平整度超出偏差。
f. 在洞口等处应沿 45°方向增贴一道玻纤网格布(200×300mm）。

九、 施工注意事项
1. 基层处理,要求墙面清洗干净，无浮土，无油渍、空鼓及松动，风化部分剔掉，粘接牢靠。
2. 膨胀玻化微珠每遍的厚度控制（不大于 25mm）与平整度控制。要求达到设计厚度，无空鼓、无开裂、无脱落,墙面平整，阴阳角、门窗洞口垂直、方正.墙面无明显接茬、无明显抹痕，墙面平整，门窗洞口、阴阳角垂直、方正。
十、 质量验收
1. 保温工程验收资料准备保温工程施工的施工图、设计说明、设计变更资料、材料的出厂合格证书，第三方法检测单位的材料性能报告,材料进场验收记录，材料进场复检报告，隐蔽工程验收记录，施工质量记录等。
2. 质量验收标准:
a. 膨胀玻化微珠保温层厚及体系构造做法符合设计要求，保温层厚度经检验达到设计要求.检验方法:探针，钢尺检查并检查隐蔽工程验收记录和施工质量记录。
b. 保温层与墙体以及各处构造之间必须粘接牢固，面层无脱层，空鼓。检查方法:观察检查施工质量记录。
c. 面层无粉化、起皮。检查方法：观察、手摸检查及施工方法。
d. 表面平整、洁净、接茬平整、线角顺直、清晰、毛面纹路均匀一致，表面无抹子印.护角符合施工规定,表面光滑、平顺、门窗框与墙体间缝隙填塞密实，表面平整、顺直，孔洞、和尺寸正确、表面整齐、洁净.
e. 材料复检项目
材料名称
复检项目
保温浆料
湿密、干密度、压缩性能
抗裂砂浆
干燥状态和浸水48h的拉伸粘结强度
f. 允许偏差项目及检验方法
序号
项目
允许偏差
检查方法
保温层
抗裂层
用2米托线板查
1
立面垂直
3
4
用2米托线板查
2
表面平整

4
用2米托线板查
3
阴阳角平整
3
4
用2米托线板查
4
阴阳角方正
3
4
用2米托线板查
5
保温层厚度

探针、钢尺检查
十一、 安全、文明施工措施
1. 建立健全安全生产责任制度和安全生产教育培训制度指定安全生产规章制度和操作规程,保证本单位安全生产条件所需资金投入，对所承担的建设工程进行定期和专项安全检查，并做好安全检查记录。
2. 设立安全生产管理机构,配备专职安全生产管理人员.
3. 专职安全生产管理人员负责对安全生产进行现场监督检查，发现安全事故隐患，应当即向项目负责人和安全生产管理机构报告，对违章指挥，违章操作的，应当立即制止。
4. 施工现场入口处,施工起重机械，临时用电设施,脚手架,出入通道口，楼梯口，电梯井口，基坑边沿，和液体存放处等危险部位设置明显的安全警标标志，安全警标标志符合国家标准。
5. 施工现场的办公，生活与作业区分开设置，并保持安全距离，办公、生产区的选址应当符合安全性要求。
6. 施工现场专职安全管理人员，及现场负责人一起对作业人员进行三级教育培训，为作业人员提供防护用具和安全防护服装,并书面告知危险岗位的操作规程和违章操作的危害.向作业人员讲解安全施工的强性标准，规章制度和操作规程正确使用安全防护用具,机械设备等。
7. 加强作业人员的思想教育进场安全生产职业培训，并能正确使用安全用具,遵守安全施工的强制性标准，规章制度和操作规程,并书面通知危险岗位的规程和违章操作的危害和后果。
8. 外架作业不得在架上随意走动，打闹，穿拖鞋上架,酒后作业，有身体缺陷不得上高架作业等,作业人员必须戴好安全帽，系好安全带才能在外架上作业。

四川飞亚建设
2021年1月
佳苑新城7＃住宅楼工程保温砂浆

外
墙
外
保
温
施
工
方
案

编制人：

审核人:

审批人:

目 录

一、编制依据
二、工程概况
三、施工机具
四、工程施工工艺及技术措施要求
(一）工艺流程
（二）、无机保温浆料及专用砂浆的配制
（三)、施工要点
五、质量检验
六、成品保护及安全注意事项
七、防止质量通病的措施及维修方案
八、安全文明目标及保证措施

一、编制依据
1、《建筑抗震设计规范》 GB50011-2001
2、《建筑保温砂浆》 GB/T20473—2006
3、《外墙外保温工程技术规程》 JGJ144—2004
4、《外墙外保温建筑构造（一)》02J121-1
5、佳苑新城7＃住宅楼施工图纸
6、佳苑新城7＃住宅楼施工组织设计
二、工程概况
佳苑新城7#住址楼位于宝鸡市南环路西段，框架剪力墙结构，地下一层，地上十八层，总建筑面积24189.3㎡,主楼设计20㎜厚胶粉玻化微珠保温砂浆，裙房设计50㎜厚胶粉玻化微珠保温砂浆.
三、施工机具
名称
规格
单位
数量
搅拌机
350强制式
台
2
灰桶

个
30
电锤

把
10
经纬仪

台
1
掉线工具

套
50
水平尺

把
20
卷尺

把
10
靠尺

把
20
木抹子

把
20
铁抹子

把
20
翻斗车

辆
10
四、工程施工工艺及技术措施要求
（一）工艺流程

基层墙体处理
用保温浆料作标高灰饼、作口
配制抗裂砂浆
每遍抹保温浆料约20mm，抹上浆料后用力压紧，再抹平
吊垂直、套方、弹控制线
墙体基层涂刷专用界面砂浆
抹无机保温浆料找平
配无机保温浆料
划分格线、开色带分格糟、门、窗、口、滴水槽
抹抗裂砂浆
铺压玻纤网布（首层铺压加强玻纤网布）
抹抗裂砂浆，粘贴分格条
抗裂防护层验收
外墙涂料施工

材料准备
配制界面砂浆
配制柔性耐水腻子
裁玻纤网格布

晾置干燥 平整度、垂直度验收

保温施工整体验收

（二）、无机保温浆料及专用砂浆的配制
1。1界面砂浆的配制
界面剂：水 =1 ：0.3（重量比），搅拌均匀成浆状。
1。2 无机保温浆料的配制
先将35～40㎏水倒入砂浆搅拌机内，倒入一袋胶粉料,搅拌5min后,再倒入玻化微珠颗粒继续搅拌3min,直至搅拌均匀后倒出浆料。浆料应随搅随用，在2.5h内用完。
