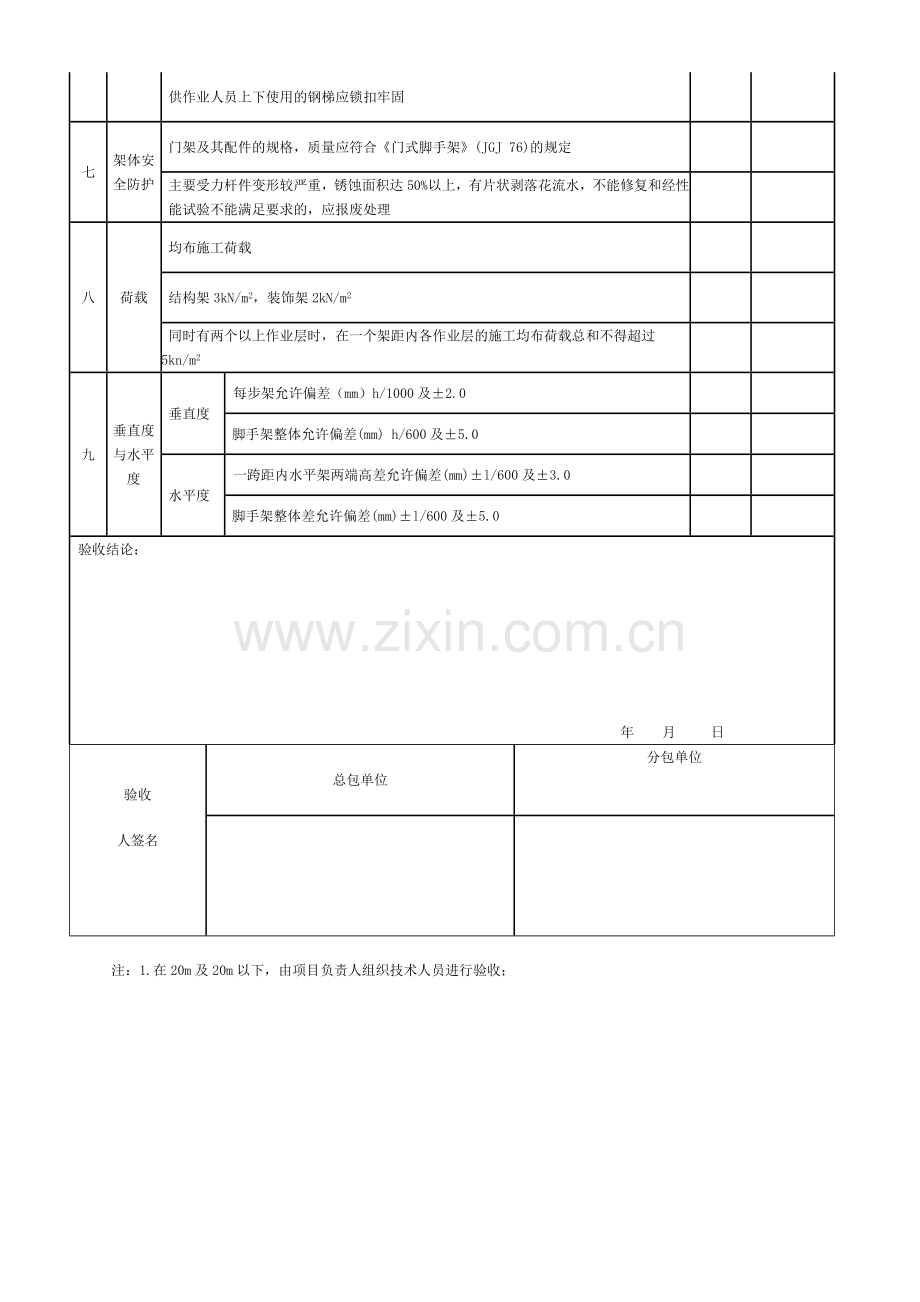

门式脚手架验收表2正式版 移动脚手架验收表 工程名称 湖州市吴兴区 施工单位 项目负责人 分包单位 分包负责人   验收部位: 搭设高度:  3.1米     验收日期 序号 检查项目 检查内容与要求 实测实量实查 验收结果 一 资料部分 搭设单位应取得脚手架搭设资质,架子工持证上岗 脚手架搭设前必须编制施工组织设计,审批手续完备 脚手架高度超过60m时,有设计计算并经上级审批 有安全操作规程及安全技术交底记录 脚手架构件有出厂合格证书或质量合格标志 二 架体基础 搭设高度在25m以下时,夯实、垫5cm厚板 搭设高度在25~45cm时,夯实、铺上15cm厚道碴夯实,再铺木板或槽钢 搭设高度超过45m时,应对基础进行设计计算确定 底步门架下端纵横设置扫地杆,调整门架不均匀沉降 三 架体稳定 门架内外侧均应设高叉支撑、并与门架立杆锁牢 采用刚性连墙件:架高<45m时,垂直≤6m,每两层设一处,水平≤8m;架高45~60m时,垂直≤4m,水平≤6m 水平架的设置:架高<45m时,每二步门架设一道,架高45~60m时,每步门架设一道 剪刀撑:架高>20m,外侧每隔4步设置一道,并形成水平闭合圈,宽度为4~8m,与地面夹角45o~60o;接长采用搭接≥50cm 四 杆件锁件 不同产品的门架与零配件不得混用 上下门架的组装必须设置连接棒及锁臂 各部件的锁臂、搭钩等必须处于锁紧状态 五 脚手板 作业层应连接满铺挂扣式脚手板,其搭钩应与门架横梁扣紧,用滑动挡板锁牢 采用一般脚手板时,应与门架横杆绑牢,严禁出现探头板,并沿高度每步设置一道水平加固杆或水平架 六 架体 作业层外侧设置两道防护栏杆和挡脚板,应符合规范要求 架体外侧用密目式安全网封闭 供作业人员上下使用的钢梯应锁扣牢固 七 架体安全防护 门架及其配件的规格,质量应符合《门式脚手架》(JGJ 76)的规定 主要受力杆件变形较严重,锈蚀面积达50%以上,有片状剥落花流水,不能修复和经性能试验不能满足要求的,应报废处理 八 荷载 均布施工荷载 结构架3kN/m2,装饰架2kN/m2 同时有两个以上作业层时,在一个架距内各作业层的施工均布荷载总和不得超过5kn/m2 九 垂直度与水平度 垂直度 每步架允许偏差(mm)h/1000及±2.0 脚手架整体允许偏差(mm) h/600及±5.0 水平度 一跨距内水平架两端高差允许偏差(mm)±l/600及±3.0 脚手架整体差允许偏差(mm)±l/600及±5.0 验收结论:       年  月   日 验收 人签名 总包单位 分包单位         注:1.在20m及20m以下,由项目负责人组织技术人员进行验收; 移动脚手架验收表 工程名称 湖州市吴兴区 施工单位 项目负责人 分包单位 分包负责人   验收部位: 搭设高度:  8米     验收日期 序号 检查项目 检查内容与要求 实测实量实查 验收结果 一 资料部分 搭设单位应取得脚手架搭设资质,架子工持证上岗 脚手架搭设前必须编制施工组织设计,审批手续完备 脚手架高度超过60m时,有设计计算并经上级审批 有安全操作规程及安全技术交底记录 脚手架构件有出厂合格证书或质量合格标志 二 架体基础 搭设高度在25m以下时,夯实、垫5cm厚板 搭设高度在25~45cm时,夯实、铺上15cm厚道碴夯实,再铺木板或槽钢 搭设高度超过45m时,应对基础进行设计计算确定 底步门架下端纵横设置扫地杆,调整门架不均匀沉降 三 架体稳定 门架内外侧均应设高叉支撑、并与门架立杆锁牢 采用刚性连墙件:架高<45m时,垂直≤6m,每两层设一处,水平≤8m;架高45~60m时,垂直≤4m,水平≤6m 水平架的设置:架高<45m时,每二步门架设一道,架高45~60m时,每步门架设一道 剪刀撑:架高>20m,外侧每隔4步设置一道,并形成水平闭合圈,宽度为4~8m,与地面夹角45o~60o;接长采用搭接≥50cm 四 杆件锁件 不同产品的门架与零配件不得混用 上下门架的组装必须设置连接棒及锁臂 各部件的锁臂、搭钩等必须处于锁紧状态 五 脚手板 作业层应连接满铺挂扣式脚手板,其搭钩应与门架横梁扣紧,用滑动挡板锁牢 采用一般脚手板时,应与门架横杆绑牢,严禁出现探头板,并沿高度每步设置一道水平加固杆或水平架 六 架体 作业层外侧设置两道防护栏杆和挡脚板,应符合规范要求 架体外侧用密目式安全网封闭 供作业人员上下使用的钢梯应锁扣牢固 七 架体安全防护 门架及其配件的规格,质量应符合《门式脚手架》(JGJ 76)的规定 主要受力杆件变形较严重,锈蚀面积达50%以上,有片状剥落花流水,不能修复和经性能试验不能满足要求的,应报废处理 八 荷载 均布施工荷载 结构架3kN/m2,装饰架2kN/m2 同时有两个以上作业层时,在一个架距内各作业层的施工均布荷载总和不得超过5kn/m2 九 垂直度与水平度 垂直度 每步架允许偏差(mm)h/1000及±2.0 脚手架整体允许偏差(mm) h/600及±5.0 水平度 一跨距内水平架两端高差允许偏差(mm)±l/600及±3.0 脚手架整体差允许偏差(mm)±l/600及±5.0 验收结论:       年  月   日 验收 人签名 总包单位 分包单位         移动脚手架验收表 工程名称 湖州市吴兴区 施工单位 项目负责人 分包单位 分包负责人   验收部位:屋面层 搭设高度:  9.2米     验收日期 序号 检查项目 检查内容与要求 实测实量实查 验收结果 一 资料部分 搭设单位应取得脚手架搭设资质,架子工持证上岗 脚手架搭设前必须编制施工组织设计,审批手续完备 脚手架高度超过60m时,有设计计算并经上级审批 有安全操作规程及安全技术交底记录 脚手架构件有出厂合格证书或质量合格标志 二 架体基础 搭设高度在25m以下时,夯实、垫5cm厚板 搭设高度在25~45cm时,夯实、铺上15cm厚道碴夯实,再铺木板或槽钢 搭设高度超过45m时,应对基础进行设计计算确定 底步门架下端纵横设置扫地杆,调整门架不均匀沉降 三 架体稳定 门架内外侧均应设高叉支撑、并与门架立杆锁牢 采用刚性连墙件:架高<45m时,垂直≤6m,每两层设一处,水平≤8m;架高45~60m时,垂直≤4m,水平≤6m 水平架的设置:架高<45m时,每二步门架设一道,架高45~60m时,每步门架设一道 剪刀撑:架高>20m,外侧每隔4步设置一道,并形成水平闭合圈,宽度为4~8m,与地面夹角45o~60o;接长采用搭接≥50cm 四 杆件锁件 不同产品的门架与零配件不得混用 上下门架的组装必须设置连接棒及锁臂 各部件的锁臂、搭钩等必须处于锁紧状态 五 脚手板 作业层应连接满铺挂扣式脚手板,其搭钩应与门架横梁扣紧,用滑动挡板锁牢 采用一般脚手板时,应与门架横杆绑牢,严禁出现探头板,并沿高度每步设置一道水平加固杆或水平架 六 架体 作业层外侧设置两道防护栏杆和挡脚板,应符合规范要求 架体外侧用密目式安全网封闭 供作业人员上下使用的钢梯应锁扣牢固 七 架体安全防护 门架及其配件的规格,质量应符合《门式脚手架》(JGJ 76)的规定 主要受力杆件变形较严重,锈蚀面积达50%以上,有片状剥落花流水,不能修复和经性能试验不能满足要求的,应报废处理 八 荷载 均布施工荷载 结构架3kN/m2,装饰架2kN/m2 同时有两个以上作业层时,在一个架距内各作业层的施工均布荷载总和不得超过5kn/m2 九 垂直度与水平度 垂直度 每步架允许偏差(mm)h/1000及±2.0 脚手架整体允许偏差(mm) h/600及±5.0 水平度 一跨距内水平架两端高差允许偏差(mm)±l/600及±3.0 脚手架整体差允许偏差(mm)±l/600及±5.0 验收结论:       年  月   日 验收 人签名 总包单位 分包单位         移动脚手架验收表 工程名称 湖州市吴兴区 施工单位 项目负责人 分包单位 分包负责人   验收部位: 搭设高度:  5.2米     验收日期 序号 检查项目 检查内容与要求 实测实量实查 验收结果 一 资料部分 搭设单位应取得脚手架搭设资质,架子工持证上岗 脚手架搭设前必须编制施工组织设计,审批手续完备 脚手架高度超过60m时,有设计计算并经上级审批 有安全操作规程及安全技术交底记录 脚手架构件有出厂合格证书或质量合格标志 二 架体基础 搭设高度在25m以下时,夯实、垫5cm厚板 搭设高度在25~45cm时,夯实、铺上15cm厚道碴夯实,再铺木板或槽钢 搭设高度超过45m时,应对基础进行设计计算确定 底步门架下端纵横设置扫地杆,调整门架不均匀沉降 三 架体稳定 门架内外侧均应设高叉支撑、并与门架立杆锁牢 采用刚性连墙件:架高<45m时,垂直≤6m,每两层设一处,水平≤8m;架高45~60m时,垂直≤4m,水平≤6m 水平架的设置:架高<45m时,每二步门架设一道,架高45~60m时,每步门架设一道 剪刀撑:架高>20m,外侧每隔4步设置一道,并形成水平闭合圈,宽度为4~8m,与地面夹角45o~60o;接长采用搭接≥50cm 四 杆件锁件 不同产品的门架与零配件不得混用 上下门架的组装必须设置连接棒及锁臂 各部件的锁臂、搭钩等必须处于锁紧状态 五 脚手板 作业层应连接满铺挂扣式脚手板,其搭钩应与门架横梁扣紧,用滑动挡板锁牢 采用一般脚手板时,应与门架横杆绑牢,严禁出现探头板,并沿高度每步设置一道水平加固杆或水平架 六 架体 作业层外侧设置两道防护栏杆和挡脚板,应符合规范要求 架体外侧用密目式安全网封闭 供作业人员上下使用的钢梯应锁扣牢固 七 架体安全防护 门架及其配件的规格,质量应符合《门式脚手架》(JGJ 76)的规定 主要受力杆件变形较严重,锈蚀面积达50%以上,有片状剥落花流水,不能修复和经性能试验不能满足要求的,应报废处理 八 荷载 均布施工荷载 结构架3kN/m2,装饰架2kN/m2 同时有两个以上作业层时,在一个架距内各作业层的施工均布荷载总和不得超过5kn/m2 九 垂直度与水平度 垂直度 每步架允许偏差(mm)h/1000及±2.0 脚手架整体允许偏差(mm) h/600及±5.0 水平度 一跨距内水平架两端高差允许偏差(mm)±l/600及±3.0 脚手架整体差允许偏差(mm)±l/600及±5.0 验收结论:       年  月   日 验收 人签名 总包单位 分包单位         附件一:扣件式钢管脚手架验收表 扣件式钢管脚手架验收表 工程名称 220千伏朗天(民生)变电站工程 施工单位 中国能源建设集团广东火电工程 项目负责人 侯林高 劳务合作单位 合作单位负责人 施工执行标准及编号 《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2021) 验收部位 配电装置楼1-6轴1-3步外架 搭设高度 2.7m 材质型号 序号 检查 项目 验收内容和标准 实测实量实查 验收结果 一 施 工 方 案 搭设单位应取得脚手架搭设资质,架子工持证上岗 脚手架搭设前必须编制施工组织设计,审批手续完备 搭设高度50m以下脚手架应有连墙杆、立杆地基承载力设计计算;搭设高度超过50m时,应有完整设计计算书 立杆、大横杆、小横杆间距符合设计和规范要求 必须设置纵横扫地杆并符合要求 二 立杆 基础 基础经验收合格,平整坚实与方案一致,有排水设施 立杆底部有底座或垫板符合方案要求并应准确放线定位 立杆没有因地基下沉悬空情况 三 剪 力 撑 与 连 墙 杆 剪力撑按要求沿脚手架高度连续设置,每道剪力撑宽度不少于4跨(6m),角度45°~60° 按方案要求设置连墙拉结点:高度在50m以下的双排架和高度在24m以下的单排架每根连墙杆覆盖面积≤40m2;高度在50m以上的双排架每根连墙杆覆盖面积≤27m2 高度在24m以上的双排脚手架必须用刚性连墙杆与建筑物可靠连接 高度在24m以下宜采用刚性连墙件与建筑物可靠连接,亦可采用拉筋和顶撑配合使用的附墙连接方式 四 杆 件 连 接 步距、纵距、横距和立杆垂直度搭设误差符合规范要求;相邻立杆接驳接口须错开不小500mm,除顶层可采用搭接外,其余接头必须采用对接扣件连接 大横杆搭接长度不小于1m,等间距设置3个旋转扣件固定 纵、横水平杆根据脚手板铺设方式与立杆正确连接 扣件紧固力矩控制在40~65N·m 续表 序号 检查 项目 验收内容和标准 实测实量实查 验收结果 五 脚手板与防护栏杆 施工层满铺脚手板,其材质符合要求 脚手板对接接头外伸长度130~150mm,脚手板搭接接头长度应大于200mm,脚手板固定可靠 脚手架施工层搭设不低1.2m高的防护栏杆和180mm的挡脚板,并用密目安全网防护 六 材 质 脚手架材质符合方案或计算书中要求 禁止钢木(竹)混搭 材质(钢管及扣件)有出厂质量合格证 使用的钢管无裂纹、弯曲、压扁、锈蚀 七 架体安全防护 脚手架外立杆内侧满挂密目式安全网封闭 施工层脚手架内立杆与建筑物之间用平网或其他措施防护,并符合方案要求 八 通道 架体已设上下通道(斜道)坡度宜采用1:3 防滑条间距不大于250~300mm,有防护栏杆及档脚 并符合规范要求 九 卸料 平台 卸料平台承重量已经设计计算 卸料平台不得与脚手架连接,必须与建筑物拉结 已挂设平台限载标志牌 验收结论: 年 月 日 验收人签名 总包单位 劳务合作单位 监理单位意见: 专业监工程师: 年 月 日 附件一:扣件式钢管脚手架验收表 扣件式钢管脚手架验收表 工程名称 220千伏朗天(民生)变电站工程 施工单位 中国能源建设集团广东火电工程 项目负责人 侯林高 劳务合作单位 合作单位负责人 施工执行标准及编号 《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2021) 验收部位 配电装置楼1-6轴4-6步外架 搭设高度 2.7m 材质型号 序号 检查 项目 验收内容和标准 实测实量实查 验收结果 一 施 工 方 案 搭设单位应取得脚手架搭设资质,架子工持证上岗 脚手架搭设前必须编制施工组织设计,审批手续完备 搭设高度50m以下脚手架应有连墙杆、立杆地基承载力设计计算;搭设高度超过50m时,应有完整设计计算书 立杆、大横杆、小横杆间距符合设计和规范要求 必须设置纵横扫地杆并符合要求 二 立杆 基础 基础经验收合格,平整坚实与方案一致,有排水设施 立杆底部有底座或垫板符合方案要求并应准确放线定位 立杆没有因地基下沉悬空情况 三 剪 力 撑 与 连 墙 杆 剪力撑按要求沿脚手架高度连续设置,每道剪力撑宽度不少于4跨(6m),角度45°~60° 按方案要求设置连墙拉结点:高度在50m以下的双排架和高度在24m以下的单排架每根连墙杆覆盖面积≤40m2;高度在50m以上的双排架每根连墙杆覆盖面积≤27m2 高度在24m以上的双排脚手架必须用刚性连墙杆与建筑物可靠连接 高度在24m以下宜采用刚性连墙件与建筑物可靠连接,亦可采用拉筋和顶撑配合使用的附墙连接方式 四 杆 件 连 接 步距、纵距、横距和立杆垂直度搭设误差符合规范要求;相邻立杆接驳接口须错开不小500mm,除顶层可采用搭接外,其余接头必须采用对接扣件连接 大横杆搭接长度不小于1m,等间距设置3个旋转扣件固定 纵、横水平杆根据脚手板铺设方式与立杆正确连接 扣件紧固力矩控制在40~65N·m 续表 序号 检查 项目 验收内容和标准 实测实量实查 验收结果 五 脚手板与防护栏杆 施工层满铺脚手板,其材质符合要求 脚手板对接接头外伸长度130~150mm,脚手板搭接接头长度应大于200mm,脚手板固定可靠 脚手架施工层搭设不低1.2m高的防护栏杆和180mm的挡脚板,并用密目安全网防护 六 材 质 脚手架材质符合方案或计算书中要求 禁止钢木(竹)混搭 材质(钢管及扣件)有出厂质量合格证 使用的钢管无裂纹、弯曲、压扁、锈蚀 七 架体安全防护 脚手架外立杆内侧满挂密目式安全网封闭 施工层脚手架内立杆与建筑物之间用平网或其他措施防护,并符合方案要求 八 通道 架体已设上下通道(斜道)坡度宜采用1:3 防滑条间距不大于250~300mm,有防护栏杆及档脚 并符合规范要求 九 卸料 平台 卸料平台承重量已经设计计算 卸料平台不得与脚手架连接,必须与建筑物拉结 已挂设平台限载标志牌 验收结论: 年 月 日 验收人签名 总包单位 劳务合作单位 监理单位意见: 专业监工程师: 年 月 日 扣件式钢管脚手架验收表 工程名称 220千伏朗天(民生)变电站工程 施工单位 中国能源建设集团广东火电工程 项目负责人 侯林高 劳务合作单位 合作单位负责人 施工执行标准及编号 《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2021) 验收部位 配电装置楼1-6轴7-9-步外架 搭设高度 2.7m 材质型号 序号 检查 项目 验收内容和标准 实测实量实查 验收结果 一 施 工 方 案 搭设单位应取得脚手架搭设资质,架子工持证上岗 脚手架搭设前必须编制施工组织设计,审批手续完备 搭设高度50m以下脚手架应有连墙杆、立杆地基承载力设计计算;搭设高度超过50m时,应有完整设计计算书 立杆、大横杆、小横杆间距符合设计和规范要求 必须设置纵横扫地杆并符合要求 二 立杆 基础 基础经验收合格,平整坚实与方案一致,有排水设施 立杆底部有底座或垫板符合方案要求并应准确放线定位 立杆没有因地基下沉悬空情况 三 剪 力 撑 与 连 墙 杆 剪力撑按要求沿脚手架高度连续设置,每道剪力撑宽度不少于4跨(6m),角度45°~60° 按方案要求设置连墙拉结点:高度在50m以下的双排架和高度在24m以下的单排架每根连墙杆覆盖面积≤40m2;高度在50m以上的双排架每根连墙杆覆盖面积≤27m2 高度在24m以上的双排脚手架必须用刚性连墙杆与建筑物可靠连接 高度在24m以下宜采用刚性连墙件与建筑物可靠连接,亦可采用拉筋和顶撑配合使用的附墙连接方式 四 杆 件 连 接 步距、纵距、横距和立杆垂直度搭设误差符合规范要求;相邻立杆接驳接口须错开不小500mm,除顶层可采用搭接外,其余接头必须采用对接扣件连接 大横杆搭接长度不小于1m,等间距设置3个旋转扣件固定 纵、横水平杆根据脚手板铺设方式与立杆正确连接 扣件紧固力矩控制在40~65N·m 续表 序号 检查 项目 验收内容和标准 实测实量实查 验收结果 五 脚手板与防护栏杆 施工层满铺脚手板,其材质符合要求 脚手板对接接头外伸长度130~150mm,脚手板搭接接头长度应大于200mm,脚手板固定可靠 脚手架施工层搭设不低1.2m高的防护栏杆和180mm的挡脚板,并用密目安全网防护 六 材 质 脚手架材质符合方案或计算书中要求 禁止钢木(竹)混搭 材质(钢管及扣件)有出厂质量合格证 使用的钢管无裂纹、弯曲、压扁、锈蚀 七 架体安全防护 脚手架外立杆内侧满挂密目式安全网封闭 施工层脚手架内立杆与建筑物之间用平网或其他措施防护,并符合方案要求 八 通道 架体已设上下通道(斜道)坡度宜采用1:3 防滑条间距不大于250~300mm,有防护栏杆及档脚 并符合规范要求 九 卸料 平台 卸料平台承重量已经设计计算 卸料平台不得与脚手架连接,必须与建筑物拉结 已挂设平台限载标志牌 验收结论: 年 月 日 验收人签名 总包单位 劳务合作单位 监理单位意见: 专业监工程师: 年 月 日 扣件式钢管脚手架验收表 工程名称 220千伏朗天(民生)变电站工程 施工单位 中国能源建设集团广东火电工程 项目负责人 侯林高 劳务合作单位 合作单位负责人 施工执行标准及编号 《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2021) 验收部位 配电装置楼1-6轴10-12-步外架 搭设高度 2.7m 材质型号 序号 检查 项目 验收内容和标准 实测实量实查 验收结果 一 施 工 方 案 搭设单位应取得脚手架搭设资质,架子工持证上岗 脚手架搭设前必须编制施工组织设计,审批手续完备 搭设高度50m以下脚手架应有连墙杆、立杆地基承载力设计计算;搭设高度超过50m时,应有完整设计计算书 立杆、大横杆、小横杆间距符合设计和规范要求 必须设置纵横扫地杆并符合要求 二 立杆 基础 基础经验收合格,平整坚实与方案一致,有排水设施 立杆底部有底座或垫板符合方案要求并应准确放线定位 立杆没有因地基下沉悬空情况 三 剪 力 撑 与 连 墙 杆 剪力撑按要求沿脚手架高度连续设置,每道剪力撑宽度不少于4跨(6m),角度45°~60° 按方案要求设置连墙拉结点:高度在50m以下的双排架和高度在24m以下的单排架每根连墙杆覆盖面积≤40m2;高度在50m以上的双排架每根连墙杆覆盖面积≤27m2 高度在24m以上的双排脚手架必须用刚性连墙杆与建筑物可靠连接 高度在24m以下宜采用刚性连墙件与建筑物可靠连接,亦可采用拉筋和顶撑配合使用的附墙连接方式 四 杆 件 连 接 步距、纵距、横距和立杆垂直度搭设误差符合规范要求;相邻立杆接驳接口须错开不小500mm,除顶层可采用搭接外,其余接头必须采用对接扣件连接 大横杆搭接长度不小于1m,等间距设置3个旋转扣件固定 纵、横水平杆根据脚手板铺设方式与立杆正确连接 扣件紧固力矩控制在40~65N·m 续表 序号 检查 项目 验收内容和标准 实测实量实查 验收结果 五 脚手板与防护栏杆 施工层满铺脚手板,其材质符合要求 脚手板对接接头外伸长度130~150mm,脚手板搭接接头长度应大于200mm,脚手板固定可靠 脚手架施工层搭设不低1.2m高的防护栏杆和180mm的挡脚板,并用密目安全网防护 六 材 质 脚手架材质符合方案或计算书中要求 禁止钢木(竹)混搭 材质(钢管及扣件)有出厂质量合格证 使用的钢管无裂纹、弯曲、压扁、锈蚀 七 架体安全防护 脚手架外立杆内侧满挂密目式安全网封闭 施工层脚手架内立杆与建筑物之间用平网或其他措施防护,并符合方案要求 八 通道 架体已设上下通道(斜道)坡度宜采用1:3 防滑条间距不大于250~300mm,有防护栏杆及档脚 并符合规范要求 九 卸料 平台 卸料平台承重量已经设计计算 卸料平台不得与脚手架连接,必须与建筑物拉结 已挂设平台限载标志牌 验收结论: 年 月 日 验收人签名 总包单位 劳务合作单位 监理单位意见: 专业监工程师: 年 月 日 扣件式钢管脚手架验收表 工程名称 220千伏朗天(民生)变电站工程 施工单位 中国能源建设集团广东火电工程 项目负责人 侯林高 劳务合作单位 合作单位负责人 施工执行标准及编号 《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2021) 验收部位 配电装置楼1-6轴13-15-步外架 搭设高度 2.7m 材质型号 序号 检查 项目 验收内容和标准 实测实量实查 验收结果 一 施 工 方 案 搭设单位应取得脚手架搭设资质,架子工持证上岗 脚手架搭设前必须编制施工组织设计,审批手续完备 搭设高度50m以下脚手架应有连墙杆、立杆地基承载力设计计算;搭设高度超过50m时,应有完整设计计算书 立杆、大横杆、小横杆间距符合设计和规范要求 必须设置纵横扫地杆并符合要求 二 立杆 基础 基础经验收合格,平整坚实与方案一致,有排水设施 立杆底部有底座或垫板符合方案要求并应准确放线定位 立杆没有因地基下沉悬空情况 三 剪 力 撑 与 连 墙 杆 剪力撑按要求沿脚手架高度连续设置,每道剪力撑宽度不少于4跨(6m),角度45°~60° 按方案要求设置连墙拉结点:高度在50m以下的双排架和高度在24m以下的单排架每根连墙杆覆盖面积≤40m2;高度在50m以上的双排架每根连墙杆覆盖面积≤27m2 高度在24m以上的双排脚手架必须用刚性连墙杆与建筑物可靠连接 高度在24m以下宜采用刚性连墙件与建筑物可靠连接,亦可采用拉筋和顶撑配合使用的附墙连接方式 四 杆 件 连 接 步距、纵距、横距和立杆垂直度搭设误差符合规范要求;相邻立杆接驳接口须错开不小500mm,除顶层可采用搭接外,其余接头必须采用对接扣件连接 大横杆搭接长度不小于1m,等间距设置3个旋转扣件固定 纵、横水平杆根据脚手板铺设方式与立杆正确连接 扣件紧固力矩控制在40~65N·m 续表 序号 检查 项目 验收内容和标准 实测实量实查 验收结果 五 脚手板与防护栏杆 施工层满铺脚手板,其材质符合要求 脚手板对接接头外伸长度130~150mm,脚手板搭接接头长度应大于200mm,脚手板固定可靠 脚手架施工层搭设不低1.2m高的防护栏杆和180mm的挡脚板,并用密目安全网防护 六 材 质 脚手架材质符合方案或计算书中要求 禁止钢木(竹)混搭 材质(钢管及扣件)有出厂质量合格证 使用的钢管无裂纹、弯曲、压扁、锈蚀 七 架体安全防护 脚手架外立杆内侧满挂密目式安全网封闭 施工层脚手架内立杆与建筑物之间用平网或其他措施防护,并符合方案要求 八 通道 架体已设上下通道(斜道)坡度宜采用1:3 防滑条间距不大于250~300mm,有防护栏杆及档脚 并符合规范要求 九 卸料 平台 卸料平台承重量已经设计计算 卸料平台不得与脚手架连接,必须与建筑物拉结 已挂设平台限载标志牌 验收结论: 年 月 日 验收人签名 总包单位 劳务合作单位 监理单位意见: 专业监工程师: 年 月 日 扣件式钢管脚手架验收表 工程名称 220千伏朗天(民生)变电站工程 施工单位 中国能源建设集团广东火电工程 项目负责人 侯林高 劳务合作单位 合作单位负责人 施工执行标准及编号 《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2021) 验收部位 配电装置楼1-6轴16-18-步外架 搭设高度 2.7m 材质型号 序号 检查 项目 验收内容和标准 实测实量实查 验收结果 一 施 工 方 案 搭设单位应取得脚手架搭设资质,架子工持证上岗 脚手架搭设前必须编制施工组织设计,审批手续完备 搭设高度50m以下脚手架应有连墙杆、立杆地基承载力设计计算;搭设高度超过50m时,应有完整设计计算书 立杆、大横杆、小横杆间距符合设计和规范要求 必须设置纵横扫地杆并符合要求 二 立杆 基础 基础经验收合格,平整坚实与方案一致,有排水设施 立杆底部有底座或垫板符合方案要求并应准确放线定位 立杆没有因地基下沉悬空情况 三 剪 力 撑 与 连 墙 杆 剪力撑按要求沿脚手架高度连续设置,每道剪力撑宽度不少于4跨(6m),角度45°~60° 按方案要求设置连墙拉结点:高度在50m以下的双排架和高度在24m以下的单排架每根连墙杆覆盖面积≤40m2;高度在50m以上的双排架每根连墙杆覆盖面积≤27m2 高度在24m以上的双排脚手架必须用刚性连墙杆与建筑物可靠连接 高度在24m以下宜采用刚性连墙件与建筑物可靠连接,亦可采用拉筋和顶撑配合使用的附墙连接方式 四 杆 件 连 接 步距、纵距、横距和立杆垂直度搭设误差符合规范要求;相邻立杆接驳接口须错开不小500mm,除顶层可采用搭接外,其余接头必须采用对接扣件连接 大横杆搭接长度不小于1m,等间距设置3个旋转扣件固定 纵、横水平杆根据脚手板铺设方式与立杆正确连接 扣件紧固力矩控制在40~65N·m 续表 序号 检查 项目 验收内容和标准 实测实量实查 验收结果 五 脚手板与防护栏杆 施工层满铺脚手板,其材质符合要求 脚手板对接接头外伸长度130~150mm,脚手板搭接接头长度应大于200mm,脚手板固定可靠 脚手架施工层搭设不低1.2m高的防护栏杆和180mm的挡脚板,并用密目安全网防护 六 材 质 脚手架材质符合方案或计算书中要求 禁止钢木(竹)混搭 材质(钢管及扣件)有出厂质量合格证 使用的钢管无裂纹、弯曲、压扁、锈蚀 七 架体安全防护 脚手架外立杆内侧满挂密目式安全网封闭 施工层脚手架内立杆与建筑物之间用平网或其他措施防护,并符合方案要求 八 通道 架体已设上下通道(斜道)坡度宜采用1:3 防滑条间距不大于250~300mm,有防护栏杆及档脚 并符合规范要求 九 卸料 平台 卸料平台承重量已经设计计算 卸料平台不得与脚手架连接,必须与建筑物拉结 已挂设平台限载标志牌 验收结论: 年 月 日 验收人签名 总包单位 劳务合作单位 监理单位意见: 专业监工程师: 年 月 日 扣件式钢管脚手架验收表 工程名称 220千伏朗天(民生)变电站工程 施工单位 中国能源建设集团广东火电工程 项目负责人 侯林高 劳务合作单位 合作单位负责人 施工执行标准及编号 《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2021) 验收部位 配电装置楼1-6轴19-21-步外架 搭设高度 2.7m 材质型号 序号 检查 项目 验收内容和标准 实测实量实查 验收结果 一 施 工 方 案 搭设单位应取得脚手架搭设资质,架子工持证上岗 脚手架搭设前必须编制施工组织设计,审批手续完备 搭设高度50m以下脚手架应有连墙杆、立杆地基承载力设计计算;搭设高度超过50m时,应有完整设计计算书 立杆、大横杆、小横杆间距符合设计和规范要求 必须设置纵横扫地杆并符合要求 二 立杆 基础 基础经验收合格,平整坚实与方案一致,有排水设施 立杆底部有底座或垫板符合方案要求并应准确放线定位 立杆没有因地基下沉悬空情况 三 剪 力 撑 与 连 墙 杆 剪力撑按要求沿脚手架高度连续设置,每道剪力撑宽度不少于4跨(6m),角度45°~60° 按方案要求设置连墙拉结点:高度在50m以下的双排架和高度在24m以下的单排架每根连墙杆覆盖面积≤40m2;高度在50m以上的双排架每根连墙杆覆盖面积≤27m2 高度在24m以上的双排脚手架必须用刚性连墙杆与建筑物
