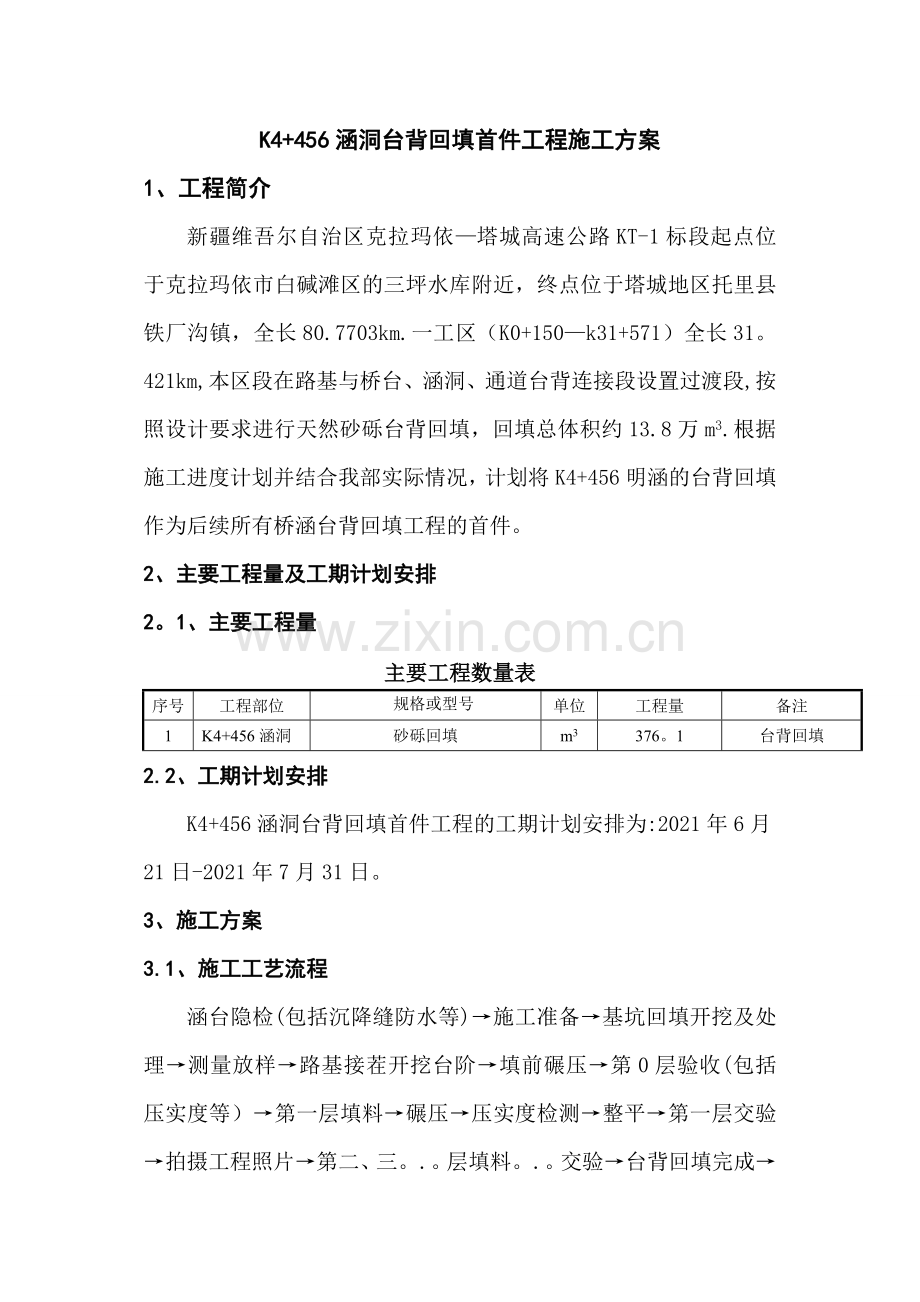

K4+456涵洞台背回填首件工程施工方案
1、工程简介
新疆维吾尔自治区克拉玛依—塔城高速公路KT-1标段起点位于克拉玛依市白碱滩区的三坪水库附近，终点位于塔城地区托里县铁厂沟镇，全长80.7703km.一工区（K0+150—k31+571）全长31。421km,本区段在路基与桥台、涵洞、通道台背连接段设置过渡段,按照设计要求进行天然砂砾台背回填，回填总体积约13.8万m3.根据施工进度计划并结合我部实际情况，计划将K4+456明涵的台背回填作为后续所有桥涵台背回填工程的首件。
2、主要工程量及工期计划安排
2。1、主要工程量
主要工程数量表
序号
工程部位
规格或型号

单位
工程量
备注
1
K4+456涵洞
砂砾回填
m3
376。1
台背回填
2.2、工期计划安排
K4+456涵洞台背回填首件工程的工期计划安排为:2021年6月21日-2021年7月31日。
3、施工方案
3.1、施工工艺流程
涵台隐检(包括沉降缝防水等)→施工准备→基坑回填开挖及处理→测量放样→路基接茬开挖台阶→填前碾压→第0层验收(包括压实度等）→第一层填料→碾压→压实度检测→整平→第一层交验→拍摄工程照片→第二、三。.。层填料。.。交验→台背回填完成→弯沉试验。
3.2、施工方法

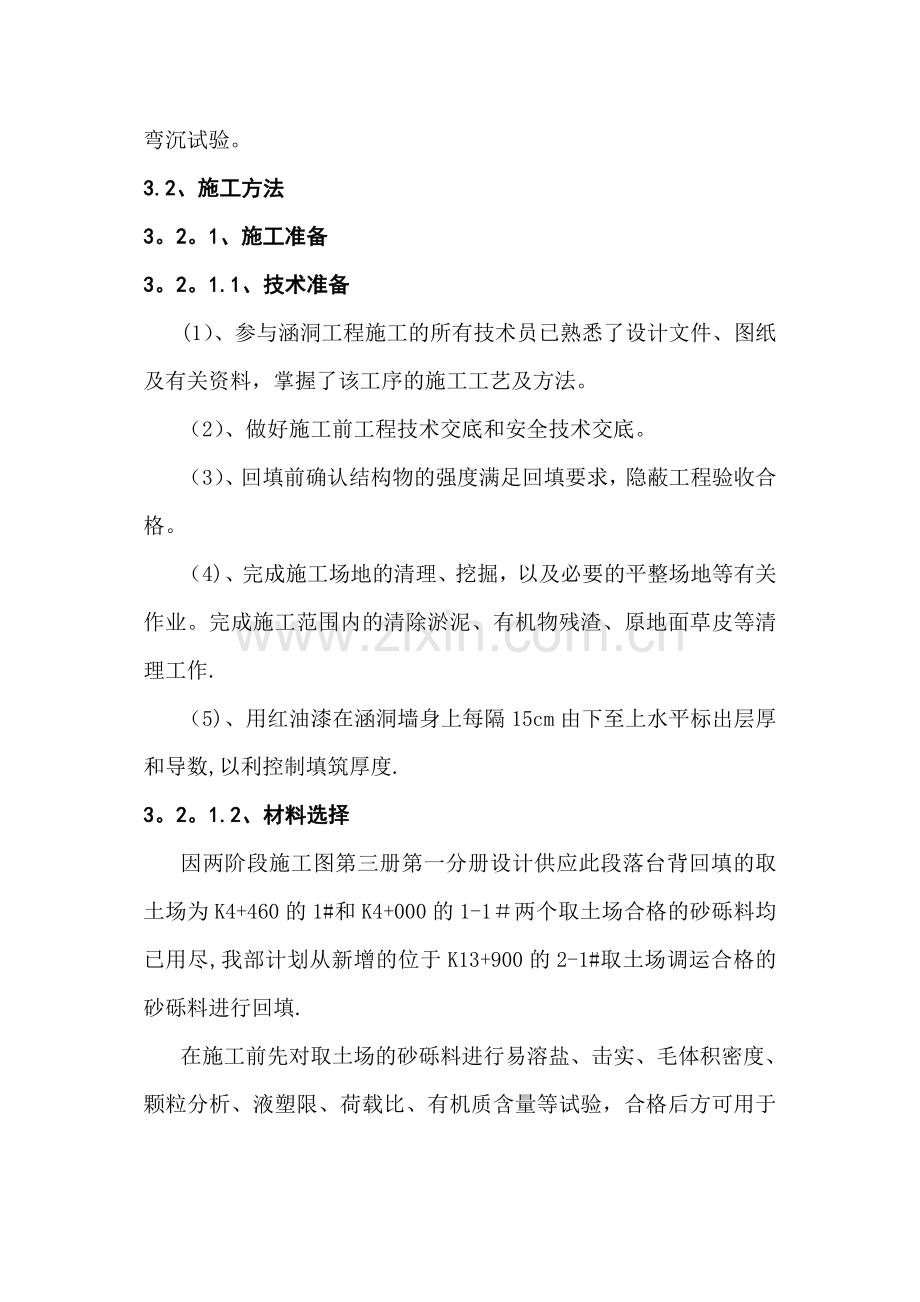

3。2。1、施工准备
3。2。1.1、技术准备
(1）、参与涵洞工程施工的所有技术员已熟悉了设计文件、图纸及有关资料，掌握了该工序的施工工艺及方法。
（2）、做好施工前工程技术交底和安全技术交底。
（3）、回填前确认结构物的强度满足回填要求，隐蔽工程验收合格。
（4)、完成施工场地的清理、挖掘，以及必要的平整场地等有关作业。完成施工范围内的清除淤泥、有机物残渣、原地面草皮等清理工作.
（5)、用红油漆在涵洞墙身上每隔15cm由下至上水平标出层厚和导数,以利控制填筑厚度.
3。2。1.2、材料选择
因两阶段施工图第三册第一分册设计供应此段落台背回填的取土场为K4+460的1#和K4+000的1-1＃两个取土场合格的砂砾料均已用尽,我部计划从新增的位于K13+900的2-1#取土场调运合格的砂砾料进行回填.
在施工前先对取土场的砂砾料进行易溶盐、击实、毛体积密度、颗粒分析、液塑限、荷载比、有机质含量等试验，合格后方可用于此涵洞的台背回填。此项要求填料的最大粒径不大于5cm，硫酸盐含量小于0.25%。
3.2.2、主要工序施工方法
(1）、涵洞台身（涵洞盖板）强度达到设计强度的85％以上后，方可进行台背回填，回填时两个台背同时对称分层夯填,两侧台后填土高差不大于50cm.每层压实厚度不大于15cm，分层填筑厚度不大于18cm，测量工程师测出基底顶面处及结构物顶面高程，根据回填料的分层厚度，测算出每处结构物的回填层数,在涵台背墙上每隔15cm分左中右由下至上水平用红油漆标出层厚和层数，以利控制填筑厚度,每填筑一层需要对应留下施工照片，做好台账。划红色标线前保证台背表面已做完沉降缝的防水层，同时在涵墙外露部位制作台背回填管理卡，注明桩号、时间、层数以及施工负责人和监理工程师。
(2）、将涵洞基坑完全开挖至设计要求，并对基坑进行清理，将原地面的浮土、杂物和积水清理干净，并按设计要求对涵台和回填土接触部位刷双层热沥青进行防水处理。回填土底部距基础外缘宽度不小于2m，按1：2的比例放坡至涵台回填高度。对所放坡度和路基接茬处挖台阶（台阶高20cm,长40cm)，纵向做成不小于4%的反坡.
(3）、分层压实时设置4％的横坡度以利排水，每层应于两侧各超填宽出设计宽度30cm以利最终路堤边缘的压实。用装载机进行粗平，人工控制厚度.粗平完成后，使用人工进行精平。
（4）、采用22T振动压路机碾压时,第一遍应无振动静压，然后先慢后快，由弱振至强振,碾压6遍，振动压路机重叠0.4～0。5m。碾压由两边向中间进行碾压。距台背50cm处改用平板振动夯（或其他满足施工要求的小型振动夯)人工夯实，应达到无漏压，无死角,确保碾压均匀。施工中做到层层压实度检测，每50㎡检测一点，不足50m2时应至少检验1点，每层最少4个点,台背回填分层压实度均按≥97％控制,合格率保证100％。碾压完毕后，由项目部中心试验室检测员先自检，合格后报驻地办中心试验室试验检测监理工程师抽检，监理抽检率100%，抽检合格后方可进行下层天然砂砾料填筑的施工.
（5）、涵台台背回填每层填料施工完成后，由现场路基工程师和现场监理共同拍摄每层的工程照片，照片上要体现结构物背墙上的红色标线所显示的层厚和层数（参照物）以及说明图板，能够直接、清楚地反映每层的填筑状况，照片将做为质量评定的部分资料归档。
（6）、涵台处路基的填土宽度为2m，底部台阶的宽度为填土高度的2倍。
（7)、明涵台背填至沥青面层下80～100cm处，改为水泥稳定砂粒基层填料回填，并采用分层压实的方法分层填筑到路面基层底面。回填前开挖1m宽20cm高的台阶，并在台背后衬2cm苯板.
（8）、台背回填完毕后，最后一层必须进行弯沉试验,试验不合格，必须进行返工。
4、施工注意事项
（1）、台背回填必须在隐蔽工程验收合格后方可进行。
(2）、按设计做好过渡段，过渡段路堤压实度不小于97％,并做好纵向和横向防排水系统。
(3）、台背回填部分的路床宜与路堤路床同步填筑.
(4)、洞身两侧，要对称分层回填压实，填料压实后厚度不大于15cm。回填时，为防止填料流出回填边线和保证边缘的压实效果，应先对边线进行包边,包边土松铺后需进行压实。
（5）、配备合理的碾压机械，压路机达不到的地方，使用小型机动夯具。作业面比较窄小的台背回填，对于台背、涵背碾压不到位的死角与构造物的结合部，配置合理的小型夯实机具(分层厚度小于10cm）回填,小型夯实机具机振力不小于1t。
(7）、填筑的天然砂砾料粒径不大于5cm,每层的松铺系数由现场试验确定为18cm。
（8)、进行填前碾压的压实度不小于90％，碾压完毕后正式回填前必须请监理工程师进行验收，合格后方可进行第一层的台背回填。
5、资源配置
5.1、人力资源配置
台背回填施工人员配置表
序号
姓名
性别
专业
职务
备注
1
童 意
男
公路工程
生产副经理
本科
2
马卫东
男
地质工程
总工程师
本科
3
王春涛
男
土木工程
副总工程师
本科
4
张 喆
男
公路与桥梁
分区副主任
大专
5
夏少敏
男
公路与桥梁
质检工程师
大专
6
石 磊
男
路桥工程
检测工程师
大专
7
董春龙
男
道桥工程
路基工程师
本科
8
郭继文
男
公路与桥梁
安全工程师
大专
9
徐 懿
男
公路与桥梁
测量工程师
大专
10
工 人
男

普工15人
5。2、进场机械配置
机械名称
规格型号
数量
制造时间及
生产厂家
使用年限及
状 况
进场日期
挖掘机
ZX210H
1
2021年日本
良好
2021．05
自卸汽车
STR1491
3
2021年北京
良好
2021．05
压路机
22t
1
2021年湖南
良好
2021．05
平板振动器

1
2021年山东
良好
2021．05
洒水车
10m3
1
2021年中国
良好
2021.05
6、施工质量保证体系及措施
6.1、施工质量保证体系
6。1。1、质量目标
本标段工程质量一次验收优良率100％,不允许出现不合格工程，坚决杜绝不合格项目，争取良好的信誉。
6.1。2、质量控制机构和创优规划
质量管理领导小组是整个工程质量管理的最高领导机构，由项目经理、总工程师、项目生产副经理、质量负责人、试验室主任、材料设备部长、工程技术部长以及各科室主要成员组成，制订整个区段工程质量创优规划、方针、措施.制订攻关课题，成立QC小组，积极开展工作。
为保证本工程顺利实施和兑现投标文件确定的工程质量目标，根据ISO9001质量管理体系标准和我中国水电路桥工程公司质量管理体系文件规定,建立质量保证体系。
6。2、施工质量保证措施
严格控制各工序的施工质量，做到不合格的施工工序不得进行下道工序的施工，项目部工序质量检查采取“质量三检制度”（即：施工自检、监理抽检、业主或总监办监督)，通过层层检查、层层把关，确保工序质量符合设计及规范要求.具体质量保证措施如下：
(1）、开工前要做好各部位、工序的技术交底工作，按照技术交底的要求，使各级施工人员清楚地掌握对将要进行施工的部位、工序以及施工工艺、技术规范要求，对特殊和重点部位要真正做到心中有数,确保施工操作的准确性和规范性。
（2）、严格执行“三检”制度，每一层填料的施工必须得到监理工程师的认可后方可填筑，填筑完成后由现场路基工程师、试验检测工程师自检合格后报质检工程师检查合格后再报监理工程师抽检，合格后方可进行下一层填筑，且每层资料齐全，并经监理工程师签字确认。
（3）、台背回填材料必须取样，试验符合技术规定要求，并在经监理工程师批准的料场取土。
（4)、台背填土不能含有腐植土、树根、草、泥或其它有机质土,对粒径较大压路机无法压碎的土应清出台背回填范围。
（5）、每层砂砾料的铺设宽度每侧宽出30cm，以保证台背回填范围内的压实度。
7、工期保证措施
（1）、强化施工调度与协调工作，超前布局，密切监控落实，及时解决问题。重点项目或工序采取垂直管理，横向强制协调的手段，减少中间环节,提高工作效率。
（2）、投入配套机械设备，提高设备利用率和机械化作业程度，节约时间，确保工期。
(3）、提早进行材料的采购、运输和储备,不因缺料而影响工期。
(4）、及时动态调整进度计划和劳力、机械设备投入，保证施工需要.
8、安全保证措施
(1）、贯彻“安全第一，预防为主”的方针，安全、高效、优质地施工.
(2）、开工前由项目部安全负责人组织有关人员,进行一次安全技术交底、安全知识教育和一次安全检查，发现问题及时处理。
（3）、建立统一的调度指挥制度和机械管理制度。施工中人员、工程车辆、工程机械进行统一指挥。定期进行安全和纪律教育，杜绝违规操作责任事故。
(4)、进入施工现场的人员，按规定配戴劳动保护用品和安全用具，作业人员不得穿拖鞋、高跟鞋、硬底易滑鞋。
（5）、机械设备操作司机、电工等专业工种,必须按GB5036-85《特种作业人员安全技术考核管理规定》经过技术培训,考试合格，发给操作证后方可单独作业。严禁无证操作。
(6)、施工现场临时电线路必须符合建设部颁发的《施工临时用电安全技术规范》（JTJ46—88）的要求，严禁任意拉线接电。
(7）、配电系统按施工组织设计要求设总配电箱、分配电箱、开关箱，实行分级配电.开关箱内必须装设漏电保护器,漏电保护器符合GB6829-86的标准要求。
(8）、其现场应有足够的照明，不得有黑暗死角.
(9)、严禁酒后上岗。
9、文明施工与环境保护措施
（1)、遵守当地政府的各种规定。贯彻地方政府、业主和监理工程师的各项指示要求。
(2)、创建文明工地，维护周围环境整洁，加强文明宣传教育,不断提高文明施工水平。
(3）、合理布置场地，为文明施工创造必要的条件，施工设备严禁沿道停放，在指定地点有序停放，经常冲洗擦拭，确保设备的车容车貌和完好率.
(4)、尽量少破坏施工周围原有的地物、地貌、植被。工程完工后，按要求及时拆除所有安全防护设施和其它临时设施,并将工地及周围环境清理整洁，做到工完、料清、场地净。
（5)、材料和土石方工程的弃方处理，按图纸规定或工程师的指示在适当地点设置弃土场。
（6）、严格执行《中华人民共和国环境法》和其它地方性法律、法规。不违章，不将有毒有害废弃物用作土方回填。
（7）、加强检查监督，从严要求，对施工现场进行定期和不定期检查，严格奖惩。
编制说明
我们将以“以顾客为关注焦点，让顾客满意。”为基本的指导思想，以优良的工作质量建造业主满意的优良工程，以严格的成本管理，保证业主的每一分投入都获得满意的回报.
本《施工组织设计》是我公司对郑州世通旭洋绿色食品公司子项工程投标文件之一。这是我们在认真阅读有关文件、了解设计意图和对现场实地考察的基础上，编写的一部对工程质量、成本、工期等方面程序化管理的纲领性文件，我们力求在施工组织设计中履行我们对业主的承诺,希望能以合理可信的方案、严谨务实的工作作风，赢得业主对我公司的信赖。
本《施工组织设计》在编写中力求将重点信息向业主充分的表述，一般信息简明表述，以便业主选择。同时,我公司很珍惜业主给予我们的这次宝贵机会，若我公司有幸中标，我们将依据本施工组织设计确定的原则，遵循我公司的技术管理规定和质量体系文件，在设计交底和图纸会审之后，制定详细的施工作业指导书，为工程提供完整的技术性文件，用以指导施工、确保优质、高效、安全的完成本工程的建设。

编制依据
1、郑州世通旭洋绿色食品公司子项工程建设施工招标文件.
2、郑州世通旭洋绿色食品公司子项工程施工图纸及答疑文件。
3、中华人民共和国《建筑法》,河南省人民政府有关建筑工程管理、市政环境保护等地方性法规。
4、中华人民共和国颁布的现行建筑结构和建筑施工的有关规定、规范、及验评标准.
5、业主有关会议纪要和现场实际勘察的情况。
6、公司内部颁发的《质量保证手册》和有关文件。
7、公司现有的人、机、材、构件、液压设备及千斤顶等的实际生产供应能力和配备情况。
特别说明:若我公司中标，对技术标细微部分根据实际情况修整。

工程概况、工程特点
及工程准备工作
一、工程概况：
本工程为郑州世通旭洋绿色食品的院内道路、硬化、给排水、室外电缆、消防、热力、采暖、门卫房、绿化等工程,本工程位于薜店镇世纪大道与莲河路交叉口西北角.设计单位为河南省粮食局设计院.
二、工程特点：
因本工程既有道路又有管网,甲方要求工期时间短。管道工程种类繁多、纵横交错、分布面广，且属地下隐蔽工程，因各种管道施工顺序不同，往往出现相互干扰，重复开挖的现象，设计要求统一性尤为重要。管道工程施工的关键问题是要满足中线和坡度的测量精度。管网施工的技术要求是要保证管道的平面位置,高程位置及设计坡度.道路的技术要求是满足平面位置及标高和路面坡度要求。
三、准备工作:
（一） 实地勘察、了解有关道路施工、雨、污水管
道及消防给水、热力、电力管网的设计资料和测量资料.设计图纸包括：总平面布置图、综合管线和断面、平面布置图，雨、污水管线布置图等。管道起终点及井位坐标，间距和标高，组织有经验的施工技术人员结各种资料进行审核。
（二） 检查中线及钉设中线控桩由于中线桩在施工时要
挖掉，所以中线偏移至施工开挖范围外，在中线一侧放样一条与中线平等的轴线，该轴线来恢复中凡线及复合中心线。

施工范围、步骤及技术要求

一、施工范围
1、门卫房及电动伸缩门的施工
2、雨污水沟槽开挖、管道制作、检查井砌筑
3、管沟开挖、砌筑
4、给水管道焊接打压、防腐、冲水、消毒
5、消防管道连接、打压
6、锅炉房到车间、办公楼、宿舍楼的暖气管道铺设、打压、保温
7、配电房到车间、办公楼、以及院内灯、电缆的铺设
8、道路的三七灰土制作、混凝土、路面的制作
9、院内混凝土路面与建筑物之间的硬化
10、院内绿化
二、分项工程施工步骤
1、雨污水管道的施工
2、地沟施工
3、消防
4、电缆
5、热力管道施工
6、路面施工
三、分项工程的技术要求
1、管道施工与道路施工综合考虑，对道路以下管道
施工前应先把道路路基用50铲车推出，再对管网沟槽进行开挖施工。在管道破土开槽前，应根据槽口宽度在地面上定出沟槽边线的位置（撒白灰表示）作为开槽的依据。槽口宽度取决于管道的埋设深度、管径大小同时应满足深度大于等于1200CM时，应按比例放坡，确定位置无误后方可开挖。
2、管沟开挖:勘察现场，摸清工程实际情况。
清除地上一切障碍物。按设计和施工要求，对施工现场进行平面布置.根据本工程特点,结合工期比较紧张考虑,采用反铲挖掘机挖土。本工程无地下水,不进行降水处理.但要做好施工现场的防雨排水工作。开槽达到设计标高后，应会同有关方面验槽。
3、垫层及管基砼施工
验槽合格后，开始筑管基砼和管道埋设，管沟土质较差,C10、C20分开浇筑，部分表面要求做成毛面并冲洗干净.本工程基础采用C20混凝土，选用图集体95S222。管基础浇筑时务必保证管道埋设要平整，管道平面位置、高程、坡度要符合设计要求.
4、管道埋设及土方回填
检查井施工的同进要进行管道埋设，等管基砼达到一定的强度要求后，要及时进行回填土，回填土要密实，分层打夯，以回填土下陷。
5、消防给水施工:A：地沟内敷设的给水管道安
装要求按室内给水管道要求执行。B:管顶应低于当地冻土层。C：给水系统各种井室内的管道安装应按安装要求，井壁距法兰或承口的距离。D：管道做好后必须进行水压试验。实验压力为工作压力的1.5倍，但不低于0。6MPA。E:镀锌钢管、钢管的埋地必须做好防腐，表面做二层沥青涂层。F：给水管及消防制作完后,必须对管道进行冲洗，饮用水管道还要在冲洗后进行消毒，满足饮用水要求.
6、热力管道施工技术要求：A:热力管道选材
必须按设计要求。B：热力管道水平铺设应对照图纸，用水准仪，拉线等做好坡度测量.C：热力管道连接均应采用焊接连接。焊缝外形尺寸应符合图纸和工艺文件的规定，焊缝高度不得低于母材表面，焊缝与母材应圆滑过渡,焊缝及热影响区表面无裂纹，不得有未熔透,夹渣，气孔等缺陷。D：防锈漆的厚度应均匀、不得有脱皮、起泡、流淌和漏涂的现象。E：管道保温的厚度和平整度允许偏差应符合要求。F：打压试验压力应为工作压力的1。5倍.
7、电缆敷设的技术要点:A：电缆进场必须证件
齐全、必须符合设计要求。B:电缆金属支架必须可靠接地。C：电缆敷设严禁有绞拧、铠装压遍、护层断裂和表面严重划伤等缺陷。D：电缆的首端、末端和分支处应设标志牌。E：电缆过路必须加套管.F:电缆穿管前，应清除管内杂物和积水。管口应有保护措施，管口要密封。G：电缆的盖沙、铺砖应厚度统一、平直。

工程质量、工期、安全文明
保证措施
一、质量保证措施:
2、 原材料进场控制
物资采购必须是正规厂家新产品，合格证应齐
全，并经检验合格后方可进场、使用。
2、过程控制
（1） 工程开工前，应按公司《技术管理办法》
规定组织图纸自审，填写图纸自审记录，参加建设单位、设计单位主持的图纸会审。
（2） 施工过程中严格按照设计及规范要求施
工,做好自检。
二、确保工期的技术组织措施:
1、为确保郑州旭洋绿色食品按预定时
间正常投产，我们将前后阶段和各工种紧密衔接，进行平等流水和交作业。如土方垫层工程按节段平行流水施工.土方垫层施工结束,抓紧对预制钢筋管道的安装，砌检查井,土方回填。以保证道路的正常铺设。
2、组织过硬的领导机构，派有经验、有权威的
人员负责生产指挥,计划调度，明确工期，控制人员分工职责.
3、选择技术过硬的技术班组.
4、建立工期进度责任制，建立并执行进度和各项目规章制度,并与经济挂沟,重奖重罚。
5、根据工程进度目标,建立项目控制管理系统，实行三级控制,制订切实可行的具体实施计划,按期进行检查落实，若发现达不到实际要求时,及时采取补救措施，以保证下一道工序的正常进行.
6、保证各种施工机械正常运行，提高机械生产效率。
7、采取延长劳动时间和分项承包的方式，提高工人的积极性,从而达到缩短工期的目的。

三、安全文明施工保证措施:
建立安全保证体系，制定安全文明施工管理制度，工人进场施工前对其进行安全文明施工的现场教育.组织管理人员加强安全文明施工的检查,实行奖罚制度。努力配合好甲方安全文明施工.
