屋面卷材防水旁站监理记录填写参考-发表(全面完整版)
(可以直接使用，可编辑 全面完整版资料，欢迎下载）

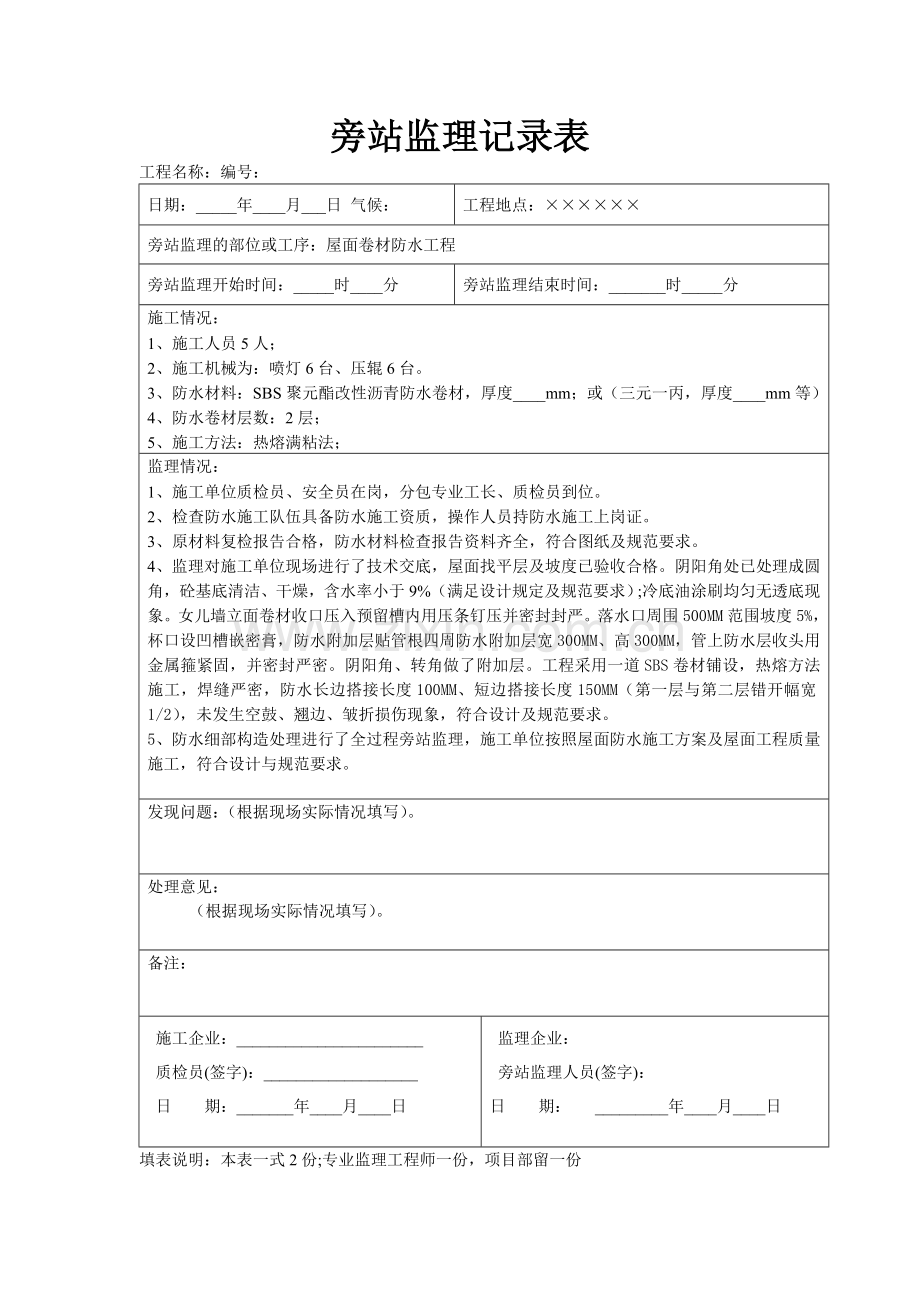

旁站监理记录表
工程名称：编号：
日期：_____年____月___日 气候：
工程地点：××××××
旁站监理的部位或工序：屋面卷材防水工程
旁站监理开始时间：_____时____分
旁站监理结束时间：_______时_____分
施工情况：
1、施工人员5人；
2、施工机械为：喷灯6台、压辊6台。
3、防水材料：SBS聚元酯改性沥青防水卷材，厚度____mm；或（三元一丙，厚度____mm等）
4、防水卷材层数：2层；
5、施工方法：热熔满粘法；
监理情况：
1、施工单位质检员、安全员在岗，分包专业工长、质检员到位。
2、检查防水施工队伍具备防水施工资质，操作人员持防水施工上岗证。
3、原材料复检报告合格，防水材料检查报告资料齐全，符合图纸及规范要求。
4、监理对施工单位现场进行了技术交底，屋面找平层及坡度已验收合格。阴阳角处已处理成圆角，砼基底清洁、干燥，含水率小于9%（满足设计规定及规范要求）;冷底油涂刷均匀无透底现象。女儿墙立面卷材收口压入预留槽内用压条钉压并密封封严。落水口周围500MM范围坡度5%，杯口设凹槽嵌密膏，防水附加层贴管根四周防水附加层宽300MM、高300MM，管上防水层收头用金属箍紧固，并密封严密。阴阳角、转角做了附加层。工程采用一道SBS卷材铺设，热熔方法施工，焊缝严密，防水长边搭接长度100MM、短边搭接长度150MM（第一层与第二层错开幅宽1/2），未发生空鼓、翘边、皱折损伤现象，符合设计及规范要求。
5、防水细部构造处理进行了全过程旁站监理，施工单位按照屋面防水施工方案及屋面工程质量施工，符合设计与规范要求。

发现问题：（根据现场实际情况填写）。
处理意见：
（根据现场实际情况填写）。

备注：
施工企业：_______________________
质检员(签字)：___________________
日 期：_______年____月____日
监理企业：
旁站监理人员(签字)：
日 期： _________年____月____日
填表说明：本表一式2份;专业监理工程师一份，项目部留一份
屋面卷材防水施工工艺

1、防水施工顺序、材料等控制
弹性体沥青防水卷材的施工是的重点，屋面要求在结构完工及其它交接工序完成并验收合格后进行施工。
1）屋面施工顺序
学习图纸、规范，领会要点→材料进场验收→施工交底；施工做法见前所述。
2）屋面施工材料的控制
本工程为了确保创优的目标实现，对屋面材料将严格按公司质量体系要求进行材料组织到现场，对进场材料并按有关程序要求进行复检合格后方可使用，对屋面所用材料必须提供合格证外，对防水卷材及胶结剂等必须抽样复检。
3）屋面关键工序的施工
防水卷材的施工是屋面工程的关键工序，在此施工期间，要求操作人员实行持证上岗，对已确定的人员必须保持相对稳定。各个单体工程按8人组成一个施工组，其中，涂刷基层处理剂及胶粘剂2人，铺卷材4人，接缝和嵌填缝材料2人，其操作工艺如下：
a、基层处理：在铺设卷材前，须将基层表面的突起物、砂浆等异物铲除，并清扫干净。
b、复杂部位的附加层施工：水落口、管道根部、阴阳角等是易发生渗漏的薄弱部位，做好园弧形泛水，并铺贴卷材附加层。
c、涂布基层胶粘剂：在胶粘剂搅均匀后，将卷材展开摊铺，在平坦干净的基层上，均匀地涂布在表面上。但搭接缝部位的80mm处不涂刷，待胶粘剂干燥30min后，手触基本不粘时，即可进行铺贴施工。
d、铺贴卷材：铺贴时按先低后高、先远后近的顺序，在同一跨内按先铺贴排水集中部位，并按排水坡由下而下配置卷材的方案施工，从流水下坡开始弹出基准线，使卷材的长向与流水坡度相垂直。
e、卷材接缝的粘结：卷材接缝的搭接宽度不小于80mm。在接缝部位每隔1m左右，涂刷少许胶粘剂，待其基本干燥后，再将搭接部位的卷材翻开固定。
f、卷材接缝边缘的密封处理：采用双组份的聚氨脂密封处理。
g、卷材末端收头部位的密封处理：卷材末端收头均应裁剪整齐，压入预留凹槽内，并用压条固定，然后填嵌聚氨脂密封膏封严。
4)屋面一般工序的施工要点
a、各种管道穿过屋面板时，管根部砼板防水堵洞及防水构造做法按设计图所示施工。
b、水泥砂浆找平层施工要求做到粘结牢固，平整光滑、无空鼓等现象。找平层上铺贴时，其干湿度以1平方米卷材平坦铺在卷材上静置3--4h后，掀开检查未见明显水印即为符合要求干燥施工。
c、基层胶粘剂可采用空铺法或条粘法，要求涂刷均匀，不露底，不堆积。
d、屋面排气构造设置，按6m*6m对找平层设分仓缝作排气道，缝宽30mm，要求纵横贯通设置，并在每36平方设排气孔一个。
屋面工程施工前，凡进入隐蔽工程的施工项目时，应对前分项分部工程进行验收。防水施工前，基层应干燥、平整、光滑，阴阳角要做成小圆脚。屋面工程施工时，注意掌握温度，保证防水功能，无渗漏现象，其构造和防水保温层必须符合设计要求。屋面工程施工完成后，应采取妥善保护措施防止损坏。
2、施工操作
1）施工准备
对进库防水卷材应进行抽样复试，其抗拉强度、延伸率、耐热性、低温柔性以及不透水性均应达到规定指标。
2）按前述要求执行。
3、施工工序
施工顺序：清理基层→试铺、弹线→卷材→辊压、排气→搭接缝密封处理→清理、检查、验收。
1）清理基层：找平层表面必须清理干净，特别是檐沟、 落水口、排气道内的杂物均应清理干净。
2）铺贴防水卷材：施工前先将卷材打试铺， 在基层上弹线定位。卷材长边搭接7cm，短边搭接10cm。
3）防水卷材铺贴要保持松弛态，不宜拉紧， 铺贴时应用压辊由卷材中央向两端压实，赶出气泡，避免空鼓、皱折。
4）防水卷材之间接缝粘结：待大幅卷材铺贴后， 对压实粘牢的接缝处，亦可再用密封膏进行封口处理，以确保严实。
5）屋面防水卷材施工前，应将管道根、落水口等节点周围以及转角处的卷材剪开，采用密封膏封固。
6）屋面防水卷材施工完毕后， 应认真检查接缝和各节点部位的粘贴密封质量，以保证防水层整体质量严密，不渗水。
4、细部处理
卷材防水屋面一些细部大多数是变形集中表现的部位，如结构变形，基层和防水层收缩及温差变形等，这些部位易产生开裂而导致渗漏。对这些部位简称为“一头、二缝、三口、”采取以下处理方法：
1）一头-卷材收头
女儿墙四周留设1/4砖槽，槽下部采用水泥砂浆抹成斜面，卷残压进槽内，用粘结剂封严，再用水泥砂浆抹女儿墙时抹收头。
2）二缝-变形缝、分格缝
变形缝：在变形缝上铺贴2层（附加一层）防水卷材，各粘贴一边，以适应沉降变形的需要。
3）出入口：屋面的洞口容易踏破卷材引起渗水，因此在出入口，采用双层防水卷材铺贴，以增强防水能力。
落水口：为保证屋面雨水迅速排出，落水口应低于檐沟，而檐沟必须坡向落水口，在初抹后还要试水试验，以保证坡度的正确。
管道根部采用细石混凝土拍成锥形，粘贴防水卷材时（底部先贴一层附加层），上部剪成三角形与管道粘贴牢固，并用密封膏封固。

浅谈屋面卷材防水施工

摘要：在造成屋面渗漏的诸多因素中，施工因素最主要的，因此，治理屋面渗漏的关键要抓好施工环节。本文着重介绍了屋面卷材施工的几个要点。
关键词：屋面防水 要求 渗漏
屋面防水工程是房屋建筑的一项重要工程，工程质量好坏关系到建筑物的使用寿命，还会直接影响人民生产活动和生活的正常进行。据统计，导致屋面渗漏的原因有几方面：材料占20%～22%，设计占18%～26%，施工占45%～48%，管理维护占6%～15%。目前屋面防水出现许多新型材料，但是卷材防水层仍然占着重要的位置，因此本文重点谈谈屋面卷材防水的施工。
本工程分上人屋面和不上人屋面，其基层处理结构为聚苯乙烯泡沫塑料板，水泥焦渣找坡，水泥砂浆找平层， 4厚SBS改性沥青防水卷材；面层；上人屋面：20厚107胶水泥砂浆结合层，撒素水泥面，10厚缸地砖面层；不上人层面为： 4厚SBS改性沥青防水卷材，刷着色涂料保护层。防水卷材面积为1226.8m2。
一、屋面卷材防水施工前工作要点
（一） 施工前的技术准备工作
屋面工程施工前，施工单位应组织技术管理人员会审屋面工程图纸，掌握施工图中的细部构造及有关技术要求并根据工程的实际情况编制屋面工程的施工方案或技术措施。这样避免施工后留下缺陷，造成返工，同时工程依据施工组织有计划地展开施工，防止工作遗漏、错乱、颠倒影响工程质量。
有了施工组织，下一步施工负责人应向班组进行技术交底。内容包括：施工的部位、施工顺序、施工工艺、构造层次、节点设防方法、增强部位及做法，工程质量标准，保证质量的技术措施，成品的保护措施和安全注意事项。
（二）对施工人员及施工程序的要求
屋面工程的防水必须由防水专业队伍或防水工施工，严禁没有资质等级证书的单位和非防水专业队伍或非防水工进行屋面工程的防水施工，建设单位或监理公司应认真地检查施工人员的上岗证。施工中施工单位应按施工工序、层次进行质量的自检、自查、自纠并且做好施工记录，监理单位做好每步工序的验收工作，验收合格后方可进行下道工序、层次的作业。
（三）对防水材料的质量要求
屋面工程所采用的防水材料应有材料质量证明文件，并经指定质量检测部门认证，确保其质量符合《屋面工程施工质量验收规范》（GB5 7—2002）或国家有关标准的要求。防水材料进入施工现场后应附有出厂检验报告单及出厂合格证，并注明生产日期、批号、规格、名称。施工单位应按规定取样复检,取样复检严格按照见证取样送样制度，在建设单位代表或监理单位人员见证下，由施工人员在现场抽样，送到试验室进行试验。经复检合格,提交复检试验报告合格单后方可在防水工程中应用。严禁在工程中使用不合格的防水材料，不合格材料一经发现应即刻全部撤离施工现场。
卷材防水施工工艺流程图

二、屋面防水施工要点
（一）施工的环境要求
为了保证施工操作以及卷材铺贴的质量，宜在+50C～+350C气温下施工；高聚物改性沥青以及高分子防水卷材不宜在负温以下施工，热熔法铺贴卷材可以在-100C以上的气温条件下施工，这种卷材耐低温，在负温下不易被冻坏。雨、雪、霜、雾，或大气湿度过大，以及大风天气均不宜露天作业，否则应采取相应的技术措施。
（二）对屋面排水坡度的要求
平屋面的排水坡度为2%～3%，当坡度小于等于2%时，宜选用材料找坡；当坡度大于３%时，宜选用结构找坡。天沟、檐沟的纵向坡度不应小于1%，沟底落差不得超过200mm。水落口周围直径500mm范围内坡度不应小于5%。
（三）屋面找平层的要求
找平层是铺贴卷材防水层的基层，给防水卷材提供一个平整、密实、有强度、能粘结的构造基础。因此，铺贴卷材的找平层应坚实，不得有突出的尖角和凹坑或表面起砂现象，当用2米长的直尺检查时，直尺与找平层表面的空隙不应超过5mm，空隙只允许平缓变化，且每米长度内不得超过一处。找平层相邻表面构成的转角处，应做成圆弧或钝角。
水泥砂浆找平层，厚度为20mm，水泥与砂浆比为1:2.5～1:3（体积比），水泥标号不低于42.5。找平层还要设分格缝，并嵌填密封材料，这样可避免或减少找平层开裂，以至于当结构变形或温差变形时，防水层不会形成裂缝，导致造成渗漏。缝宽为20mm，分格缝的纵向和横向间距不大于6m，分格缝的位置设在屋面板的支端，屋面转角处防水层与突出屋面构件的交接处，防水层与女儿墙交接处等。且应与板端缝对齐，均匀顺直。水泥砂浆找平层施工时，先把屋面楼板杂物清理干净并洒水湿润。在铺设砂浆时，按由远到近，由高到低的程序进行，每分格内一次连续铺成，按设计控制好坡度，用2m以上长度刮杆刮平，待砂浆稍收水后，用抹子压实抹平，12小时后用覆盖浇水养护。对于突出屋面上的结构和管道根部等细部节点，应做圆弧、圆锥台或方锥台，用细石砼制成，以避免节点部位卷材铺贴折裂，利于粘实粘牢。
1．水落口：周围500mm范围内做成，坡度≥5%,且平滑。
2．女儿墙、出屋面烟道、楼梯层的根部做成圆弧，半径为80mm，用细石砼制成。
3．伸出屋面管道根部周围，用细石砼做成圆锥台，锥台底面宽度200mm，高150mm，整平抹光。
（四）基层处理剂
为了加强防水卷材与基层之间的粘结力，保证整体性，在防水层施工前，预先涂刷在基层上的涂料。常用的基层处理剂有冷底子油及与各种高聚物改性沥青卷材和合成高分子卷材配套的底胶（基层处理剂），选用时应与卷材的材质相容，以免卷材受到腐蚀或不相容粘结不良脱离。
冷底子油、基层处理剂喷、涂前要检查找平层的干燥并清扫干净，然后用毛刷对屋面的节点、周边、拐角等部位先行处理，最后才能大面积喷、刷。喷、刷要薄而均匀，不能够漏白或过厚起皮。冷底子油在铺贴前1～2天涂刷，基层处理剂涂刷后4天左右干燥才铺贴卷材。
(五)卷材的铺贴
1．卷材的铺贴方向。卷材的铺设方向应根据屋面坡度和屋面是否有振动来确定。当屋面坡度小于3%时，卷材宜平行于屋脊铺贴；屋面坡度在3%～15%时，卷材可平行或垂直于屋脊铺贴；屋面坡度大于15%或受振动时，沥青卷材应垂直于屋脊铺贴，其他可根据实际情况考虑采用平行或垂直屋脊铺贴。由檐口向屋脊一层层地铺设，各类卷材上下应搭接，多层卷材的搭接位置应错开，上下层卷材不得垂直铺贴。
2．贴卷材的顺序。防水层施工时，应先做好节点、附加层和屋面排水比较集中部位（如屋面与水落口连接处，檐口、天沟、檐沟、屋面转角处、板端缝等）的处理，然后由屋面最低标高处向上施工。铺贴天沟、檐沟卷材时，宜顺天沟、檐口方向，减少搭接。
铺贴多跨和有高低跨的屋面时，应按先高后低、先远后近的顺序进行。
3．卷材搭接方法及宽度。铺贴卷材采用搭接法，上下层及相邻两幅卷材的搭接接缝应错开。平行于屋脊的搭接缝应顺水流方向搭接：垂直于屋脊的搭接缝应顺当地与主导风向搭接。叠层铺设的各层卷材，在天沟与屋面的连接处应采用交叉接法搭接，搭接缝应错开；接缝宜留在屋面或天沟侧面，不宜留在沟底。
坡度超过25%的拱型屋面和天窗下的坡面上，应尽量避免短边搭接，必须短边搭接时，在搭接处应采取防止卷材下滑的措施。　　各种卷材的搭接宽度见下表：

     （六）防水卷材细部做法
泛水与屋面相交处基层应做成钝角（>1350）或圆弧(R=50～100mm),防水层向垂直面的上卷高度不宜小于250mm,常为300mm;卷材的收口应严实，以防收口处渗水，卷材防水檐口分为自由落水、外挑檐，女儿墙内天沟几种形式，其下介绍本工程构造简图如下图所示。
（七）对屋面防水卷材保护　　防水卷材铺贴完成之后，必须做好保护，以免影响防水效果。铺好的卷材防水层上不得直接行走小车，如果运输需要应垫脚手板。卷材铺设时小车支腿用编织袋包扎，防止刮破卷材，通气孔采用临时保护遮挡，防止阻塞和进入杂物。
三、注意事项
为了阻断来自室内的水蒸气影响，引起屋面防水层出现起鼓现象，一般构造上常采取在屋面的找平层分割缝兼作排气道，排气道间距宜为6米纵横设置，其上作附加层300mm宽，单边点帖覆盖，不得堵塞，并同与大气连通的排气孔相连，排水屋面防水层施工前，应检查排气道是否被堵塞，并加以清扫、疏通。
四、效果
施工结束，工程在经历了将今年的雨季考验，屋面未出现渗漏现象。
五、结语
做好屋面卷材防水层并不是一件很困难的事情，只要我们按照屋面卷材防水工序施工，层层落实，严格把关，认真按规范做好每步工作，就可以杜绝施工造成的屋面漏水。
技术交底记录 TJ1.5
工程名称
xxx工程
施工单位
Xxxx
交底部位
屋面
工序名称
屋面防水
交底内容：
（一）作业条件
1、施工人员必须具有专业资质并经过培训有合格证书方可持证上岗施工；否则不得上岗施工。
2、防水材料的质量、技术性能必须符合设计要求和施工验收规范的规定，并应有出厂合格证及试验报告。
3、防水材料进入现场后，材料、试验、质量部门依据防水材料质量检验评定标准，对防水材料的卷重、面积、厚度及其外观质量进行检测，并进行复试合格后方可使用。
4、穿墙预埋管件应按设计及施工规范要求，在防水层铺贴前进行隐蔽验收.
5、防水层铺贴不得在雨天，大风天施工,施工环境温度不应低于5℃。

（二）工具准备：
平铲、钢丝刷、笤帚、大小铁桶、量尺、小线、壁纸刀、一米钢尺、滚刷、油刷、压辊、刮板等。

（三）施工流程
清理基层——水砂浆找平——在阴阳角部位铺设附加层——预铺防水卷材——滚压卷材、排气压实——接缝处理——节点加强处理
（四）施工步骤
1、基层处理：基层表面应先作处理，使基层坚实、干净，并充分湿润，无积水，无铁丝杂物。
2、水泥砂浆找平层：其厚度为20mm（视找坡层平整情况而定），铺抹时应注意压实、抹平。基层表面平整（其平整度用2米靠尺进行检查，直尺与基层的间隙不超过5mm，且只允许平缓变化）、坚实，无明水、起皮、掉砂、油污等不良现象存在。在阴角处，应抹成半径为50mm以上的圆角。
3、预铺自粘防水卷材：不撕去底面和表面的隔离纸,将自粘卷材预铺在基层上，根据实际情况确定防水卷材的尺寸。
4、铺3厚BS-P自粘防水卷材：相邻卷材之间接缝采用搭接方法，搭接宽度长边、短边均为100mm；为保证防水质量，在接缝处应采取加热措施，并用配套密封膏密封卷材搭接缝口;铺贴立面卷材时，可根据立面高度采取临时钉固措施，固定点距防水卷材边缘2cm处，要求上幅压下幅进行搭接，将钉孔部位覆盖住。如卷材中部增设临时钉固措施时，应用采用同材质防水卷材进行修补，补丁满粘于钉子处，补丁四周距钉子边缘的最小距离不得小于10cm。相邻两幅卷材短边搭接缝应错开1m以上，大面防水卷材搭接缝应错开结构转角处位置，错开距离不应小于600mm;在结构立面与平面的转角处，防水板接缝留在平面，距转角不小于600mm;防水层一次铺设长度根据混凝土循环灌筑长度确定，铺设前，先行试铺，并加以调整。
铺设顺序为：先节点，后大面；先低处，后高处；先远处，后近处。即所有节点附加层铺贴好后，方可铺贴大面卷材；大面卷材粘铺须按照坡度自低处向高处进行；先做较远的，后做较近的，以保证操作人员不过多踩踏已完成的卷材防水层，以利自粘卷材防水层的质量及成品保护。
5、辊压卷材：撕去底面隔离纸，将防水卷材粘在基层上。边施工边滚压卷材，以排除卷材下表面的空气。铺设固定防水卷材时，预留一定的延伸量，防止浇筑混凝土时卷材受挤压时因长度不够而产生拉扯现象。
6、对接口密封：采用附加自粘封口条密封。对接口密封时，先将卷材搭接部位上表面的隔离膜揭除，再粘贴附加自粘封口条。若搭接部位被污染，需先清理干净。
7、节点加强处理：节点处在大面卷材施工完毕后进行加强处理。
8、铺贴集苯乙烯泡沫板
（五）应注意的质量问题
1 不宜在雨雪天以及5级以上大风中环境施工。环境温度较低时，可采用辅助加热等方法铺贴卷材。基面有明流水时，不得进行防水层的铺设工作。
2 防水卷材进入施工现场后,材料的堆放、标志和使用过程必须要严格区分。
3.防水卷材及其配套产品应贮存于阴凉干燥、通风良好的室内，避免阳光直射，且应配备必要的消防设备。
4 卷材应为卧式码放，其下架空防潮，码放层次最多不超过五层。
5 变形缝，易遭踩踏的阳角、管根等部位必须按规范以及设计图纸相关要求增设附加层。附加层宽度为500mm，每侧250mm。
6相邻两排卷材的短边接头应相互错开1000mm以上，以免多层接头重叠而使得卷材粘贴不平。
7自粘卷材搭接宽度为长边100mm,短边100mm，允许偏差-10mm。若搭接宽度未达到要求，应以接缝为中心线另外增加自粘盖口密封条，自粘盖口密封条宽度应为200mm（长边、短边相同），并以专用密封膏密封。
8重要复杂部位的卷材搭接缝、剪裁缝、卷材收头等，应采用专用密封膏进行密封。
9施工区域应采取必要的、醒目的围护措施（周围提供必要的通道），禁止无关人员行走践踏，严格避免破坏防水层。
（六）成品保护
1、施工操作过程中，不得污染现场环境卫生、建筑成品、半成品。
2、施工操作人员及检查人员不得穿硬底鞋踩踏卷材，必须穿布鞋。
3、防水层做完之后，应及时做好保护层。在保护层未做之前，任何人员不得进入，也不得在防水层上堆集杂物，以免损坏防水层。
4、防水进行施工操作时，对预埋的管道不得碰坏和堵塞杂物。
（七）安全注意事项
1、工人进场必须经过三级安全教育，经考试合格持证上岗。进入施工现场必须穿安全鞋，戴好安全帽，并系好帽带，施工现场禁止吸烟，禁止酒后作业，不得疲劳和带病作业，严禁用碘钨灯取暖。
2、严格遵守施工现场各项有关管理规章制度。
3、屋面防水层施工时施工人员应注意安全、禁止打闹。
4、屋面防水层施工时应注意防火。
5、防水卷材、压条及螺钉应按施工进度随时向屋面运输，当日施工完毕后应将剩余施工材料放在屋面上远离边缘的地方以防止其从屋面滚落。严禁将施工材料堆放在外脚手架上，以防外脚手架局部负荷过重发生危险。当在外脚手架上临时放置时，应确保其不会从脚手架上跌落。
6、施工用的各种工具在施工、临时放置及施工后放置时必须确保不会从屋面掉落。
7、作业面应作到活完场清，施工后的废料应在当日施工完毕后人工运输至楼下废料堆放处，严禁从屋面直接向下抛掷。

女儿墙无开槽时构造图

水落口构造图

变形缝构造图

技术负责人：

交底人：

接受交底人：

注:本交底必须一式二份，一份交接受交底人，一份存档。
