施工用电安全专项治理施工方案
(可以直接使用，可编辑 优秀版资料，欢迎下载）

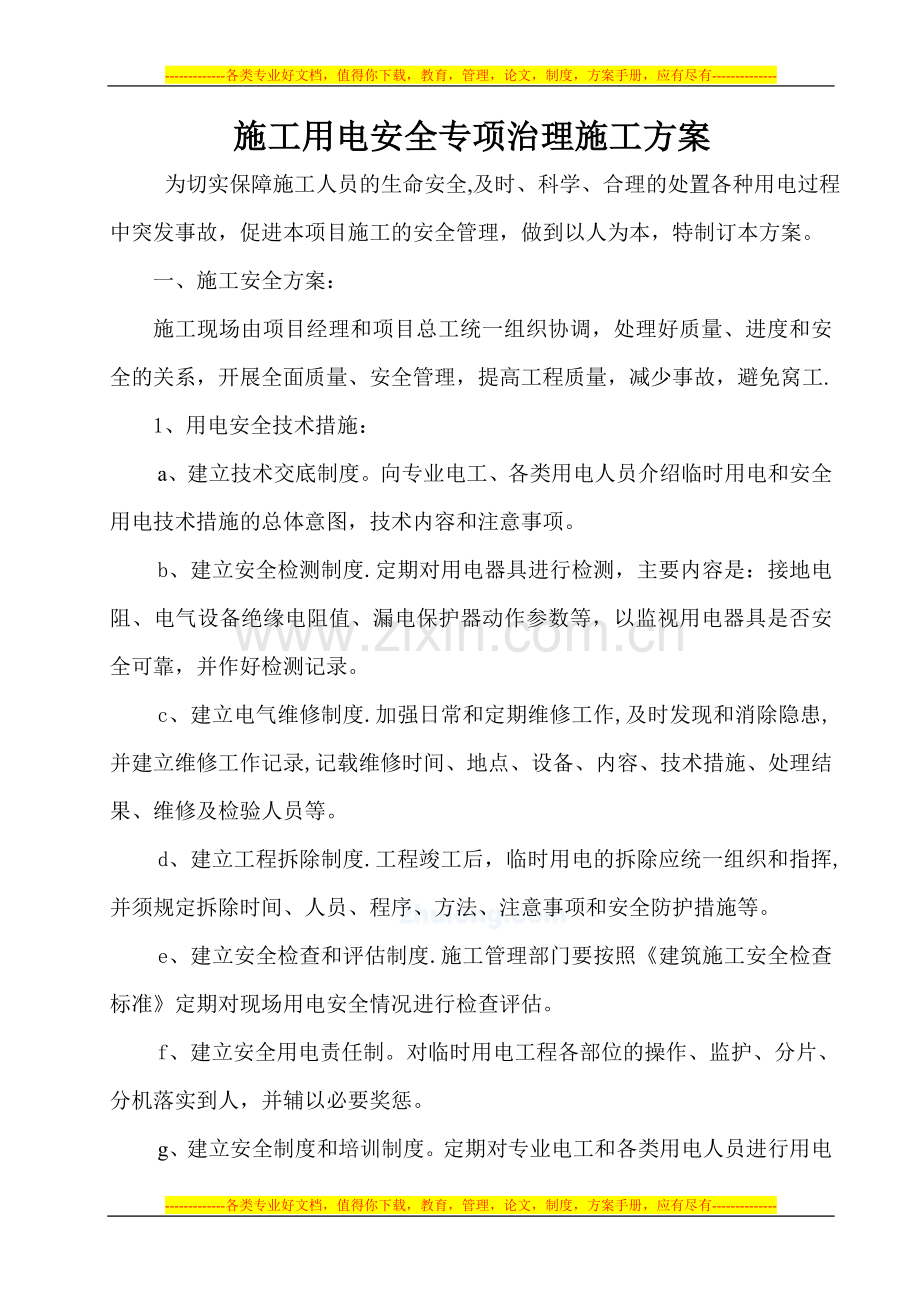

施工用电安全专项治理施工方案
为切实保障施工人员的生命安全,及时、科学、合理的处置各种用电过程中突发事故，促进本项目施工的安全管理，做到以人为本，特制订本方案。
一、施工安全方案：
施工现场由项目经理和项目总工统一组织协调，处理好质量、进度和安全的关系，开展全面质量、安全管理，提高工程质量，减少事故，避免窝工.
1、用电安全技术措施：
a、建立技术交底制度。向专业电工、各类用电人员介绍临时用电和安全用电技术措施的总体意图，技术内容和注意事项。
b、建立安全检测制度.定期对用电器具进行检测，主要内容是：接地电阻、电气设备绝缘电阻值、漏电保护器动作参数等，以监视用电器具是否安全可靠，并作好检测记录。
c、建立电气维修制度.加强日常和定期维修工作,及时发现和消除隐患,并建立维修工作记录,记载维修时间、地点、设备、内容、技术措施、处理结果、维修及检验人员等。
d、建立工程拆除制度.工程竣工后，临时用电的拆除应统一组织和指挥,并须规定拆除时间、人员、程序、方法、注意事项和安全防护措施等。
e、建立安全检查和评估制度.施工管理部门要按照《建筑施工安全检查标准》定期对现场用电安全情况进行检查评估。
f、建立安全用电责任制。对临时用电工程各部位的操作、监护、分片、分机落实到人，并辅以必要奖惩。
g、建立安全制度和培训制度。定期对专业电工和各类用电人员进行用电安全教育和培训，凡上岗的电工必须持有劳动部门核发的上岗证书，严禁无证人员上岗操作.
2、临时供电系统施工说明：
本工程施工现场用电中贯彻执行“安全第一，预防为主，综合治理”的方针，确保在施工现场用电中的人身安全和设备安全，并使施工现场供用电设施的设计、施工、运行维护做到安全可靠.
a、埋设电缆线路：
(1)埋设电缆线路的沟槽采用砖砌，深度，沟底铺砂100mm厚；
（2)在同一档距内,一根导线的接头不得多于1个,同一条线路在同一档距内接头不应超过2个；
b、接地保护：
（1）大型机械设备的金属外壳采取可靠的接地保护；
（2)电器设备的工作零线与保护接地必须分开,保护零线上严禁开关或熔断器；
（3）用电设备接地线采用并联接方式，严禁串联接地或接入零线;
（4）接地线采用焊接、压接、螺栓连接或其它可靠方法连接，严禁缠绕或勾挂连接；
c、配电箱和开关箱：
（1）配电箱和开关箱应安装牢固；
（2）地面上所设的配电箱和开关箱，位置需高出地面，附近不可堆杂物；
（3）配电箱和开关箱的进线口和出线口设于侧面或底面，电源引出线设防水弯头；
（4)照明和动力合用同一配电箱时，应分别配刀闸.
二、电工安全操作规程：
1、所有绝缘、检查工具应妥善保管,严禁它用，并定期检查、校验.
2、现场施工用高、低电压设备及线路，应按照施工设计有关电气安全技术规程安装和架设。
3、线路上禁止带负荷接电，并禁止带电操作。
4、有人触电,立即切断电源，进行急救;电气着火，立即将有关电源切断，并使用干粉灭火器或干砂灭火.
5、安装高压油开关、自动空气开关等有返回弹簧的开关设备时应将开关置于断开位置。
6、多台配电箱并列安装，手指不得放在两盘的结合处，不得摸连拉接螺孔.
7、用摇表测定绝缘电阻,应防止有人触及正在测电的线路或设备。测定容性或感性设备、材料后,必须放电.雷电时禁止测定线路绝缘.
8、电流互感器禁止开路，电压互感器禁止短路或升压方式运行。
9、电气材料或设备需放电时,应穿戴绝缘防护用品，用绝缘棒安全放电。
10、现场配电高压设备，不论带电与否，单人值班不准超越遮栏和从事修理工作.
11、人工立杆时，所用叉木应坚固完好,操作时,互相配合,用力均衡.机械立杆时,两侧应设溜绳。立杆时坑内不得有人，基坑夯实后，方准拆去叉木或拖拉绳。
12、登杆前，杆根应夯实牢固。旧木杆杆根单侧腐朽深度超过杆根直径1/8以上时,应经加固后，方能登杆。
13、登杆操作脚扣应与杆径相适应。使用脚踏板，钩子应向上。安全带应拴于安全可靠处，扣环扣牢，不准拴于瓷瓶或横担上。工具、材料应用绳索传递，禁止上下抛扔.
14、杆上紧线应侧向操作，并将夹螺栓拧紧。紧有角度的导线，应在外侧作业.调整拉线时，杆上不得有人。
15、紧线时,导线下方不得有人。单方向紧线时，反方向设置临时拉线.
16、架线时在线路的每2～3公里处，应接地一次，送电前必须拆除，如遇雷雨，停止工作。
17、电缆盘上的电缆端头，应绑扎牢固。放线架、千斤顶应设置平稳，线盘应缓慢转动，防止脱杆或倾倒.电缆敷设至拐弯处，应站在外侧操作。木盘上钉子应拔掉或打弯.
18、变配电室内、外高压部分及线路，停电工作时：
a、切断所有电源，操作手柄应上锁或挂标示牌.
b、验电时应戴绝缘手套,按电压等级使用验电器，在设备两侧各相或线路各相分别验电.
c、验明设备或线路确认无电后，即将检修设备或线路做短路接地。
d、装设接地线，应由二人进行，先接接地端，后接导体端,拆除时顺序相反。拆、接时均应穿戴绝缘防护用品.
e、接地线应使用截面不小于25 的多股软裸铜线和专用线夹。严禁用缠绕的方法，进行接地和短路。
f、设备或线路检修完毕，应全面检查无误后方可拆除临时短路接地线.
19、用绝缘棒或传动机械拉、合高压开关，应戴绝缘手套。雨天室外操作时，除穿戴绝缘防护用品以外，绝缘棒应有防雨罩，并有人监护.严禁带负荷拉、合开关.
20、电气设备的金属外壳，必须接地或接零。同一设备可做接地和接零。同一供电网不允许有的接地有的接零。
21、电气设备所用保险丝（片)的额定电流应与其负荷容量相适应。禁止用其他金属线代替保险丝（片）。
22、施工现场夜间临时照明电线及灯具，高度应不低于2。5m.易燃、易爆场所，应用防爆灯具。
23、照明开关、灯口及插座等，应正确接入火线及零线。

陕煤化建设（集团）有限公司路桥分公司
商洛环城北路三标段项目部
2011年05月15日

-------------各类专业好文档，值得你下载，教育，管理，论文，制度，方案手册，应有尽有--------------

施工现场扬尘治理专项施工方案

安置小区三期

施工现场扬尘治理

专
项
施
工
方
案

编制人：
审核人:
批准人:

***＊有限公司
2016年＊月*日
目录
第一章 编制依据 — 2 -
第二章 工程概况 - 2 -
第三章 管理目标确定 - 3 —
第四章 组织机构建立 - 3 —
第五章 责任制考核 - 4 —
第六章 扬尘污染控制点 - 4 -
第七章 管理控制措施 - 5 —

第一章 编制依据
根据《苏州市扬尘污染防治管理暂行规定》、《中华人民共和国环境保护法》、《中华人民共和国固体废物污染环境防治法》、《中华人民共和国大气污染防治法》、《严格控制主城区建筑施工扬尘污染暂行工作方案》、《苏州市住房与城乡建设局文件 苏住建质（2014）39号文件》等强制规定和有关文明施工的规范，我公司特制定扬尘污染控制方案,以确保本公司各项目部均能达到施工扬尘的标准,以及施工现场良好的工地面貌。

第二章 工程概况
2。1项目概况
建设单位：*＊＊
设计单位：**＊
监理单位:＊*＊
工程名称：＊*＊
工程地址: *＊*
工期要求:2015年*月*日至2017年*月*日
2.2建（构)筑物概况一览表
项目名称
占地面积（㎡)
建筑面积（㎡）
结构体系
抗震设
防烈度
建筑层数
地下
地上

第三章 管理目标确定
本工程扬尘控制管理目标：
1、施工扬尘污染控制达标；
2、无市民重大投诉；
3、无因施工扬尘控制不善造成的上级处罚和通报批评；
4、上级部门检查验收达标；
7、争创江苏省文明示范标准化工地；
其中施工扬尘控制达标的具体指标有:工地围墙、大门封闭；施工道路、材料堆场及加工场地等场地硬化达到100%，其余土裸露部分可考虑植物覆盖；堆土用密目网覆盖；木工加工棚适当封闭；建筑垃圾入库,统一清运;材料进出采用自动翻盖车辆，车辆进出用水冲洗;生活垃圾袋装化；脚手架外侧密目网全封闭；施工区、生活区、办公区洒水清扫.

第四章 组织机构建立
本工程建立由建设单位领导，监理单位监督,施工单位工作的管理网络，负责施工现场扬尘污染控制的策划,组织、落实并从财力、物力、人力上实施布置,将本项目的施工扬尘控制贯穿于整个施工管理中。具体组织机构如下：
姓 名
单 位
职 务
分 工

项目经理
全面负责

项目副经理
协调分工

技术负责人
技术指导

质检员
督促检查

安全员
办公区、生活区扬尘控制

施工员
施工现场扬尘控制

班组长
施工操作扬尘控制
第五章 责任制考核
实施施工扬尘控制,责任在领导,管理在岗位，关键在班组.因此,项目部必须在建立和健全各项扬尘控制规章制度的基础上，落实各级管理责任，将施工扬尘控制与安全生产和文明施工管理紧密联系在一起,使之始终贯穿于整个施工管理过程中，成为安全生产保证体系中环境因素的一个补充要素，实施全过程、全方位控制。
1、项目经理是施工扬尘污染控制的第一责任人，须对施工现场的扬尘污染控制负全面责任；
2、各管理岗位人员须对施工扬尘污染控制列入施工全过程管理的范畴,对照各自的职责，加强管理；
3、班组组长是作业级施工扬尘控制的带头人,须服从项目部领导指挥，积极主动地搞好扬尘污染控制.
4、项目经理宜与各相关管理人员签订管理岗位责任书，按安全生产责任考核表进行考核；
5、项目部宜与各施工班组操作人员落实施工扬尘控制责任，制定奖罚制度，以推动施工扬尘污染控制工作.

第六章 扬尘污染控制点
扬尘污染主要控制点:
1、工地围墙及大门封闭控制；
2、现场施工道路及场地扬尘控制;
3、土方施工扬尘控制；
4、材料进出扬尘控制；
5、商品混凝土、预拌砂浆的使用;
6、建筑垃圾处理；
7、生活垃圾处理;
8、脚手架施工扬尘控制；
9、结构楼层施工扬尘控制；
10、木工加工棚扬尘控制；
11、装饰施工阶段扬尘控制。

第七章 管理控制措施
7.1、进行日常管理
7.1。1、施工现场保洁
施工区内安排清扫人员2-3人,每日进行定时清扫，及时洒水确保路面清洁；日常车辆进出,必须对车辆进行冲洗,保证灰土不带出工地,生活区、办公区由保洁员每天进行日常保洁清扫工作。
（1）、每天进行1至2次清扫，清扫的尘土和垃圾必须及时处理，不得滞留;
（2）、在清扫前，必须对路面、地面进行洒水，防止清扫时产生粉尘而污染周边环境；
（3）、车辆进料必须进行登记,车辆出门必须进行洗车，如车辆拒不执行洗车，一律不予放行,并及时上报项目部领导;
（4）、做好保卫工作，与本项目无关的扬尘污染源禁止带入施工场地；
（5）、生活区垃圾箱必须及时更换垃圾袋，及时上盖，及时清运。
7。1.2、沉淀池管理
施工现场的沉淀池由清扫班清理,并形成记录。
（1）、项目内沉淀池必须做到二级沉淀;
(2）、日常每周一次对沉淀池进行清理，特殊情况下(如浇捣混凝土)必须及时清理，保证管道流水畅通；
(3）、不得将漂浮物和固体物排入沉淀池内；
（4）、专池专用，不得代替其它排水池;
（5）、不准损坏沉淀池；
（6）、定期对沉淀池的沉淀排污情况进行检查，保证排污达标。
7.1。3、专用建筑垃圾临时储存间管理
建筑垃圾临时储存间由材料员负责管理，及时通知环卫部门清运。
(1)、建筑垃圾必须通过楼梯或垂直运输机械进行转运，不得从建筑物高处向下流放污水、倾倒建筑垃圾。
（2）、建筑垃圾必须分类堆放，不得混堆；
（3)、及时进行遮盖洒水，防止粉尘飘散；
（4）、建筑垃圾堆场垃圾应及时清运，并做好清运记录；
（5）、保持周边清洁,不得散落；
7。1。4、木工加工棚管理
木工加工棚由木工机械操作工负责日常管理，确保木工加工棚产生的粉尘、废料不污染环境。
（1）、木工加工棚专人操作和管理;
(2）、木工加工棚必须适当封闭，以达到控制扬尘的要求;
(3）、保持木工加工棚整齐、整洁，及时清理木屑及废料，木屑及刨花等必须在装袋后清运至指定地点，必要时可进行喷水湿润后再清理;
(4）、专房专用，禁止将木工加工棚作他用。
7.1。5、垃圾及材料运输管理
垃圾及砂石等材料的运输，能导致在运输途中的撒、漏、扬等不良现象,造成扬尘污染和其它环境影响,必须实施有效控制。
(1）、垃圾的清运和砂石材料的进场必须是车厢自动翻盖的车辆实施封闭运输，无此设备的车辆禁止进场运输;
（2）、禁止超载，必须保证车厢封闭完整，不留漏缝；
（3）、车辆出门必须用水冲洗；
（4)、自动翻倒时必须缓慢进行，禁止猛加油门而造成排气管冲灰产生扬尘。
7.1。6、露天材料堆放管理
钢筋、黄砂、石子等均为工地露天堆放材料，如管理不好，将产生钢筋锈粉飞扬、砂石尘土飞扬等粉尘污染，因此必须加以控制。
（1）、严格控制成型钢筋进场时间,钢筋到场后立即整理归堆上架，做好标识;
（2）、石子、黄砂堆放在专用池槽，控制进料量，做到随到随用,不得大量囤积;
（3）、石子、黄砂必须堆积方正，底脚整齐、干净，并将周边及上方拍平压实，用密目网进行遮盖，如过分干燥，必须及时洒水；
（4)、使用砂石时禁止将所遮盖得密目网全部打开,稍打开一角，用后拍平盖好.
7。1.7、场地附近道路的清洁
对场地周边的道路设专人看管、检查，及时对道路进行洒水、清扫，以免因洒落的土、石、沙等在车辆经过时产生扬尘造成城市污染。
7。2、进行阶段性管理
在加强基础设施日常管理的同时，必须按以下四个阶段进行动态管理。
7.2。1、土方开挖阶段
（1)、施工过程中所有施工机械、设备、运桩车辆出门必须用水冲洗；
(2)、严禁在施工现场排放有毒烟尘和气体，不得在施工现场洗石灰、熬煎沥青，工地生活燃料应符合环保有关要求.
（3）、与土方施工单位签订文明施工管理协议，协议中必须强调防止施工扬尘污染的责任,共同做好扬尘控制;
（4）、工程土方开挖时合理安排施工进度与车辆安排,做到随挖随外运；
（5)、遇有四级风以上天气不得进行土方回填、转运以及其他可能产生扬尘污染的施工；
（6）、运渣车必须有遮盖和防护措施，防止土方飞扬、洒落和流溢.否则，不允许其驶出工地。
（7)、土方外运时除对车辆进行清洗外，在工地门口地面铺设草包，麻袋等防污染材料，并派专人进行清扫，防止泥土造成市政道路污染；
（8)、除现场施工道路、材料堆场及加工场地等需要硬化的场地外，其它露土部位可采取植物覆盖，以控制扬尘，不得随意开挖翻土。
7。2。2、结构施工阶段
（1)、搭设的脚手架外侧必须全部用密目网封闭,密目网达到2000目，无损坏和漏洞，旧网在使用前必须清洗干净;对破损安全网要及时更换，钢管脚手架和塔吊等机具要定期除锈、刷漆.
(2）、结构周边的临边防护必须用密目网围护，底部设置防空隙的踢脚板，防止垃圾从楼层外围散落而产生扬尘；
（3）、楼层清理垃圾时，预先洒水湿润，待湿透后再进行清扫，各楼层垃圾集中堆放，用劳动车从人货梯清运至地面，为防止垃圾在清运时因风吹、抖动而产生扬尘，每部车上都必须遮盖密目网。禁止从预留洞向下抛扔垃圾,更不准从结构外围抛扔垃圾；
(4）、清理脚手架垃圾时，禁止掀翻和拍打钢笆片，必须先进行洒水，然后用扫帚进行清扫，集中堆放在楼层内，用劳动车运下；
7.2。3、装饰施工阶段
（1）、由于装饰施工的建筑垃圾品种较多，在现场设置的垃圾堆放点必须进行分隔,以便分类堆放装饰建筑垃圾；
（2)、在进行磁砖等石材切割或磨光时,必须设置专用封闭式的切割间,操作人员必须戴好口罩，必要时应带水切割;
(3)、拆除脚手架，禁止直接掀翻钢笆片，必须先行洒水并清理垃圾；
(4）、施工现场禁止焚烧垃圾废料等;
(5）、装饰用的石膏粉、老粉、腻子粉等必须袋装，并入库集中管理；
（6）、装饰阶段应组织石材、木制品等成品进入施工现场，实施装配式施工，减少因切割石材、木制品等所产生的扬尘污染。
20

临时用电施工专项方案
一、工程概况及工程特点
工程名称

无锡尚能一期工程

项目地点

无锡市新区新华路9号

结构类型

框架及空间钢结构

建设单位

无锡尚能一期工程指挥部

设计单位

苏州市建筑设计研究院有限公司

监理单位

无锡建设监理咨询有限公司

土建总包

江苏南通二建集团有限公司

本工程为尚能太阳能电力有限公司一期生产研发楼和康乐中心工程，其中生产研发楼建筑面积12450m²,钢框架结构八层并有屋面桁架和抗风桁架各11榀，檐高34.90m；康乐中心建筑面积7337m²,屋面桁架和抗风桁架各9榀，檐高34.5m.
二、 施工临时用电
施工用电，从甲方提供的变压器处引线，线路按三相五线制设置。在引线出来后分别设立一个总分配箱,负责整个施工现场的用电，线路中设分控箱,将电源按平面图所示引入设备旁。具体用电量如下:
1、施工主要用电设备及容量表
序号

设备名称

规格

功率×台数

合计功率

暂载率

1

直流电焊机

ZX—5

26KW×20

520 KW

60％

2

栓钉熔焊机

SLH—250

40KW×1

40 KW

3

电焊条烘箱

YGCH-X-400

5 KW×1

5KW

4

照明设备

1kW

2

2 KW

5

角向砂轮机

JB1193-71

0.55KW×10

5。5KW

6

其它设备

20 KW

整个钢结构安装工程，根据上表所示主要用电设备，计算总负荷:
PC=1。1×KΣ（ΣP1+ΣP2）
其中同期系数 KΣ=0。6
ΣP1=520+40=560KW
ΣP2=5+2+5。5 +20=32.5KW
则PC=1.1×0。6(560+32。5）=391KW
考虑到施工现场的不确定因素，施工现场钢结构总用电量在400 KW左右.
2、总干线的总开关（包括漏电保护器)及导线面积的选择：
本工程临时用电由于高峰期间负荷较大,拟采取从总包单位两路输入以满足用电要求，每路负荷为200KW
总干线负荷计算电流Ijs=Sjs/√3＊Uk＊cosφ＊η
＝200＊1000/1。73*380*0。4*0.75=91.3（ A）
②、总刀闸开关额定电流IH≥1。3×Ijs=1.3×91。3= 119(A) 故选用 HR5-450开关为总刀闸开关。
③、查表选用 DZ20-400/13000作总漏电保护器，其脱扣器额定电流 350(A)，额定漏电动作电流100（mA),额定动作时间 0。1（S)。
、总干线面积选择
根据Ijs选用 95mm2铜线为相线，选用 50mm2铜线为工作零线及专用接地保护干线，
查表该导线长期允许的载流量IL=153 (A）〉Ijs=91。3 （A).
3、分干线导线截面选择参照总干线方法选取.本工程临时用分 3 路线路供电.每路分干线导线截面为50mm2铜线，选用 25mm2铜线为工作零线及专用接地保护干线,线路导体规格为 3×95+2×50，线路导体规格为 3×50+2×25.配电系统图见附页。
三、敷设及使用要求
1、施工现场临时用电作到三级配合，两级漏电保护.
2、施工现场安装、维修或拆除临时用电等作业，必须由电工完成。施工现场应按工程难易程度和技术复杂情况配备电工.
3、使用用电设备前必须按规定穿戴和配备好相应的劳动防护用品，并检查电气装置和保护设施是否完好。严禁设备带“病"转。停用的设备及下班后必须拉闸断电，锁好开关箱。
4、施工现场用电缆“三相五线”.电线必须符合有关规定，配线（包括架空线）应分色（包括配电箱内连接），相线L1为黄色，相线L2为绿色，L3为红色，工作零线N为淡蓝色,保护零线PE为绿/黄色.严禁采用四芯或三芯电缆外加一根电线代替五芯或四芯电缆。禁止使用老化电线，破皮的应进行包扎或更换。
5、每台用电设备应有各自专用的开关箱,应实行“一机一闸一漏一箱”制开关箱内严禁用同一个开关电器直接控制2台及2台以上用电设备（含插座）。
6、所有配电箱、开关箱应每月进行检查和维修一次，检查、维修人员必须专业电工.检查、维修时，必须将其前一级相应的电源开关分闸断电，并悬挂停电标志牌，严禁带电作业 。施工现场停止作业1小时以上时，应将动力开关箱断电上锁。
7、熔断丝应与设备容量相匹配,不得用多根熔断丝绞接代替一根熔断丝。每根熔断丝的规格应和开关匹配一致，严禁用其他金属丝代替熔断丝。
8、现场照明灯具的金属外壳必须作保护接零，其电源线应用三芯橡皮护套电缆，严禁使用花线和护套线。电源线不得随地拖拉或缠绑在脚手架等设施构架上。
9、照明灯具的安装，室外高度应大于3米，室内应大于2.4米，大功率的金属卤化灯和钠灯应大于5米。
四、接地与接零保护系统
1、本工程施工现场用电设备较多,用电量大.为防止在TN—C三相四线接零保护情况下由于共用中性线而使中性线带电,造成触电事故而采用TN—S三相五线接零保护。
2、N – S三相五线接零保护架设要求
保护零线严禁通过任何开关或熔断器.
保护零线作为接零保护的专用线，必须独用，不能他用，电缆要用五芯电缆。
保护零线除了从工作接地线（变压器）或总配电箱电源侧零线引出外，在任何地方不得与工作零线有电气连接，特别注意电箱中防止经过铁质箱体形成电气连接。
保护零线的截面积应不小于工作零线的截面积，同时必须满足机械强度的要求。
保护零线的统一标志为黄/绿双色线,在任何情况下不能将其作负荷线用.
重复接地必须在保护零线上。工作零线不能加重复接地（因工作零线加了重复接地,漏电保护器就无法使用）。
保护零线除必须在配电室或总配电箱处作重复接地外，还必须在配电线路的中间处及末端做重复接地，配电线路越长，重复接地的作用越明显，为了接地电阻更小,可适当多打接地桩重复接地.
五、配电箱与开关箱
1、本工程临时用电采用TN–S 三相五线三级配电两极保护。三级配电指总配电箱、分配电箱、开关箱,动力配电与照明配电分别设置.两极保护指分配电箱和开关箱，均必须经漏电保护开关保护。
2、配电箱的材质和安置要求
配电箱、开关箱应采用铁板或优质绝缘材料制作，铁板的厚度应大于1。5mm。
固定式配电箱、开关箱的下底与地面的垂直距离大于1.3m,小于1。5m;移动式配电箱、开关箱的下底与地面的垂直距离宜大于0.6m，小于1.5m。
分配电箱与开关箱的距离不得超过30m。开关箱与其控制的固定式用电设备的水平距离不宜超过3m。
配电箱、开关箱应装设在干燥、通风及常温场所；不得装设在易受外来固体撞击、强烈震动、液体侵溅及热源烘烤的场所。
配电箱周围应有足够二人同时工作的空间和通道，严禁堆放任何妨碍操作及维修工作的物品；不得有灌木、杂草。
配电箱、开关箱必须有防雨、防尘设施,必须有门锁.
3、配电箱开关箱装设的电器要求
常规的箱内安装是左大右小，大容量的控制开关和熔断器装设在左面，小容量的开关电器安装在右面。
配电箱内的电器，应安装在金属或非木质的绝缘安装板上。
配电箱、开关箱及其内部开关电器的所有正常不带电的金属部件均应作可靠的保护接零。保护接零必须采用标准的黄/绿双色线及专用接线板连接，与工作零线应有明显的区别。
配电箱、开关箱电源导线的进出为下进下出,不能设在上面、后面或侧面，更不应当从门缝隙中引进和引出导线。
导线的进、出口处，应加强绝缘，并将导线卡固。
配电箱、开关箱内优先选用铜线。为了保证可靠的电气连接，保护零线应采用绝缘铜线。
所有配电箱，均应标明其名称、用途，并作出分路标记。
进入开关箱的电源线,严禁用插销连接。
4、总配电箱的电器配置与接线
本工程用电采用TN – S系统。因本工程现场临时线路较多，所以总配电箱应设置漏电保护器（FQ）。
总配电箱，应装设总隔离开关和分路隔离开关、总熔断器和分路熔断器(或自动开关和分路自动开关）；总开关电器的额定值、动作整定值应与分路开关电器的额定值、动作整定值适应.
总配电箱,应装设电压表、总电流表、总电度表及其他仪表。
5、分配电箱的电器配置与接线。
分配电箱的电器配置与接线，应与总配电箱的电器配置与接线，以及配电线路相适应。
分配电箱，应装设总隔离开关、分路隔离开关、总熔断器和分路熔断路（或自动开关和分路自动开关）；总开关电器的额定值、动作整定值应与分路开关电器的额定值、动作整定值适应。
6、开关箱的电器配置与接线
开关箱的电器配置与接线，应与分配电箱的电器配置与接线,以及配电线路相适应。作为施工现场临时用电工程的第一级，也是最主要的防漏电措施,所以开关箱必须设置漏电保护器.
每台用电设备,应有各自专用的开关箱,必须实行“一机一闸"制，严禁用同一开关电器直接控制两台或两台以上用电设备(含插座）。
开关箱内的开关电器，必须能在任何情况下都可以使用电设备实行电源隔离。开关箱必须设置漏电保护器.
六、漏电保护器
1、漏电保护器的作用
当人员触电时,在尚未达到受伤害的电流和时间内即跳闸断电。
若设备线路发生漏电故障,应在人尚未触及时即先跳闸断电，避免设备长期存在隐患，以便及时发现并排除故障（如未排除故障,则无法合闸送电)。
可以防止因漏电而引起的火灾或损坏设备等事故。
2、漏电保护的接线方法
漏电保护器，应装设在配电箱电源隔离开关的负荷侧和开关箱电源隔离开关的负荷侧.
开关箱内的漏电保护器的额定漏电动作电流应不大于30mA，额定漏电动作时间应小于0.1s。
用于潮湿和有腐蚀介质场所的漏电保护器，应采用防溅型产品，其额定漏电动作电流应不大于15mA，额定漏电动作时间应小于0。1s。
在干燥环境下工作的36V及36V以下的用电设备,可免装漏电保护器。
总配电箱和开关箱中两级漏电保护器的额定漏电动作电流和漏电动作时间,应作合理配合,使之具有分级分段保护功能。
（6） 漏电保护器,必须按产品说明书安装和使用。对搁置已久又重新启用和连续使用一个月的漏电保护器，应认真检查其特性,发现问题及时修理或更换。
七、现场照明
1、照明器使用的环境条件
（1）在正常的空气相对湿度时使用,可选用开启式照明。
（2）在潮湿或特别潮湿的场所，应选用密闭型防水防尘照明器或配有防水灯头的开启式照明器.
（3）有大量尘埃但无爆炸和火灾危险的场所,选用防尘照明器.
(4)对有爆炸和火灾危险的场所，必须按危险场所的等级选择相适应的照明器。
（5）在振动较大的场所，应选择防震型照明器。
（6）对有酸碱等强腐蚀场所，应采用防腐蚀型照明器。
2．特殊场合照明器的安全电源电压
（1）有高温、导电灰尘和灯具离地低于2.4m等场所的照明，电源电压不得大于36V。
（2）在潮湿易触电体及带电体场所的照明电源电压不得大于24V。
(3)在特别潮湿的场所、导电良好的地面或金属容器内工作的照明电源电压不得大于12V。
3．航灯使用要求
（1）电源电压不得超过36V。
（2）灯头与手柄应坚固、绝缘良好并耐热耐潮湿.
（3）灯头与灯体结合牢固,灯头上无开关。
(4）灯泡外侧有金属保护网。
(5）金属网、反光罩、悬挂吊钩应固定在灯罩的绝缘部位上。
4．照明系统中灯具及插座的数量
在照明系统中的每一单相回路中,灯具和插座的数量不宜超过25个，并应装设熔断电流为15A及15A以下的熔断器保护。
5．工作截面的选择
单相及两相线路中，零线截面与相线截面相同.
在逐相切断的三相照明电路中，零线截面与相线截面相同；若数条线路共用一条零线时,零线截面按最大负荷相的电流选择。
6．室外照明装置
照明灯具的金属外壳，必须作保护接零。单相回路的照明开关箱（板）内，必须装设漏电保护器.
室内灯具距地面不得低于3m，钠、铊、锢等卤化物灯具的安装高度，应在离地面5m以上；灯线应固定在接线柱上,不得靠近灯具表面;灯具内接线必须牢固。
7．室内照明
室内灯具的设置应不低于2。4m。
室内螺口灯头的接线，其相线应接在与中心触头相连的一端，零线接在与螺口相连接的一端；灯头的绝缘外壳不得有破损和漏电。
在室内的水磨石、水泥砂浆墙地坪现场，食堂、浴室等潮湿场所的灯头及吊盒，应使用瓷质防水型，并应配置瓷质防水拉线开关。
在用易燃材料作顶棚的临时工棚或防护棚内安装照明灯具时，灯具应有阻燃底座，或加阻燃垫，并使灯具与可燃顶棚保持一定距离，防止引起火灾。安装在存放易燃材料的场所和危险品仓库的照明器材，应选用符合防火要求的电器器材或采取其他防护措施。
任何电器、灯具的相线，必须经过开关控制，不得将相线直接引入灯具或电器。
工地上使用的单相220V生活电器，如食堂内的鼓风机、电风扇、电冰箱等，应使用专用漏电保护器。
对民工临时宿舍内的照明装置及插座，应严格管理。严禁私拉乱接。
八、触电与救护
1．人体触电伤害事故的易发生情况
在保护措施不完善的情况下，易发生人体触电伤害事故.
施工人员违章操作时，易发生人体触电伤害事故。
2．紧急措施
最首要的措施是使触电者迅速脱离电源。使触电者迅速脱离电源的方法有两种:一种方法是切断电源开关；另一种是用干燥的绝缘木棒、布带等将电源线从触电者身上拨离,或者将触电者拨离电源。
严禁救护者用手直接推、拉和触摸触电者；严禁救护者使用金属物品或其他绝缘性能差的物体（如潮湿的木棒、布带等)接触触电者。
(3） 触电者脱离电源后，必须立即采取急救措施,如人工呼吸法、心脏按摩法。
九、建立健全临时用电安全技术档案
1．必须建立施工现场临时用电安全技术档案,应由现场安全技术人员负责其建立与管理工作。
2．施工现场不仅要有临时用电施工组织设计,而且应做好以下资料记录：
修改临时用电施工组织设计的资料;
技术交底资料;
临时用电工程检查验收表；
电器设备的试验、检验凭单和记录；
接地电阻测定记录表;
定期检(复)查表；
（7）电工维修工作记录。
十、 与工程监理、总包等单位的协调
施工协调管理由项目经理部负责，同时,也需要业主、监理、总包等单位的支持和配合。
1、及时向监理和总包单位上报临时用电施工方案；
2、用电线路布设完成后，联合监理和总包单位进行验收，验收合格后方能开始启用；
3、施工过程中，对监理、总包等单位提出的意见及检查出的问题及时进行整改和落实，整改完成后及时请总包和监理单位进行验收；
4、 施工现场服从监理和总包单位的各项管理规定和现场施工安排.
目 录
一、工程概况及工程特点 1
二、 施工临时用电 1
三、敷设及使用要求 2
四、接地与接零保护系统 3
五、配电箱与开关箱 4
六、漏电保护器 5
七、现场照明 6
八、触电与救护 8
九、建立健全临时用电安全技术档案 8

施工现场临时用电专项安全施工方案

工程概况：
工程名称：二期D区2＃、3＃楼
建设单位：城建开发有限公司
监理单位：建设监理有限公司
设计单位:城乡建筑设计院有限公司
施工单位:建设集团有限公司
地质勘察单位:地矿岩土工程有限公司

编制依据：
根据中华人民共和国城乡建设部JGJ46—2005《建筑施工现场临时用电安全技术规范》.用电管理时临时用电安全技术规范的核心内容，按施工现场临时用电平面图和接线系统图,施工现场临时用电设备在5台及以上或者设备总容量在50KW以上者，应编制用电施工组织设计。因此，本工程需要编写施工现场临时用电安全施工方案.

一、现场勘察
1、根据在建筑工程的施工组织设计和四个那个进度计划安排，总平面布置图和拟定的临时用电平面图，确定所用机械设备的设置位置和上级配电的层次及导线架设的位置部署等。
2、该工程为砖混结构，在电气设备中有防雷接地,基础处有防雷接地体，为此和该接地体及砼柱的钢筋，分别在删除（即总配电箱处，中间和末尾处）做重复接地，每处的重复接地处基础砼钢筋及防雷接地体用电焊焊接，每处接地体通用接地电阻测试测量，测得的电阻值均符合要求。

二、确定电源进线,总配电箱,分配电箱等处的位置及线路走向。
1、该工程施工现场临时总配电源，是由建设单位箱变中引出的埋设线路,低压供电系统380/220电压引入施工单位总配电箱中。整个施工现场按照上级配电内容形式布置。所有开关箱由专人负责，整个施工现场有持证电工按时检查和不定期检查,以防发生触电伤害。
2、配电线路:建设单位送至总配电箱的一侧电源线为三相四线制，380/220低压供电系统自总配电箱二次开始配电，严格按照三相五线制系统施工，做到工作零线和保护零线严格分开，正常情况下，不带电的金属外壳必须和保护零线相连接,工作零线仅作为220照明系统和低压用电设备使用，保护零线导线的颜色应专门区分开来,采用绿/黄双色线。
3、施工现场使用的配电箱，开关箱，对固定式的安装要求：箱体中心距地面垂直距离为1.4—1.6m,手持式电动工具应采用移动式开关箱，内装漏电保护器，配电箱，开关箱，进出线口一律设在箱体的下部，并且要有防绝缘，损坏措施，整个施工现场采用耳机漏电保护措施，在总配电箱,开关线内装有漏电保护器，使之具有分级分段保护功能，有门有锁有防雨措施，箱内无杂物，购置漏电保护器及安装运行及维修均应按规范规定。
4、从总配电箱至分配电箱的导线均为暗设,从分配电箱联系各开关箱的导线一律暗设。
5、施工现场架空导线不得低于4米,机动车道与架空线路交叉高度不低于6米。
6、详见施工现场临时用电平面布置图,（施工现场临时用电平面布置图）

三、进行负荷计算
1、确定计算负荷按照下列临电系统图程序进行计算。

2、使用下列用电和照明设备
A、动力用电
1px分配电箱用电设备
塔吊 QTZ40 1台 功率 24。8kw
搅拌机 T350 1台 功率 5.5kw
楼层活动箱 1个
2px分配电箱用电设备
塔吊 QTZ40 一台 功率 24.8kw
电锯 一台 电动机功率5。5KW
电刨 一台 电动机功率5kw
交流弧焊机 一台 电动机功率21KW
钢筋切断机 一台 电动机功率3.5KW
卷扬机 一台 电动机功率3。5KW
钢筋弯曲机 一台 电动机功率3KW
